分布式写入的核心流程
在向集群内的分片写入数据时，通常有两种思路：一种是借助外部计算系统，事先将数据均匀分片，再借由计算系统直接将数据写入ClickHouse集群的各个本地表，如图所示。
上述这种方案通常拥有更好的写入性能，因为分片数据是被并行点对点写入的。但是这种方案的实现主要依赖于外部系统，而不在于ClickHouse自身，所以这里主要会介绍第二种思路。
第二种思路是通过Distributed表引擎代理写入分片数据的，接下来开始介绍数据写入的核心流程。
为了便于理解整个过程，这里会将分片写入、副本复制拆分成两个部分进行讲解。在讲解过程中，会使用两个特殊的集群分别进行演示：第一个集群拥有2个分片和0个副本，通过这个示例向大家讲解分片写入的核心流程；第二个集群拥有1个分片和1个副本，通过这个示例向大家讲解副本复制的核心流程。
1.将数据写入分片的核心流程

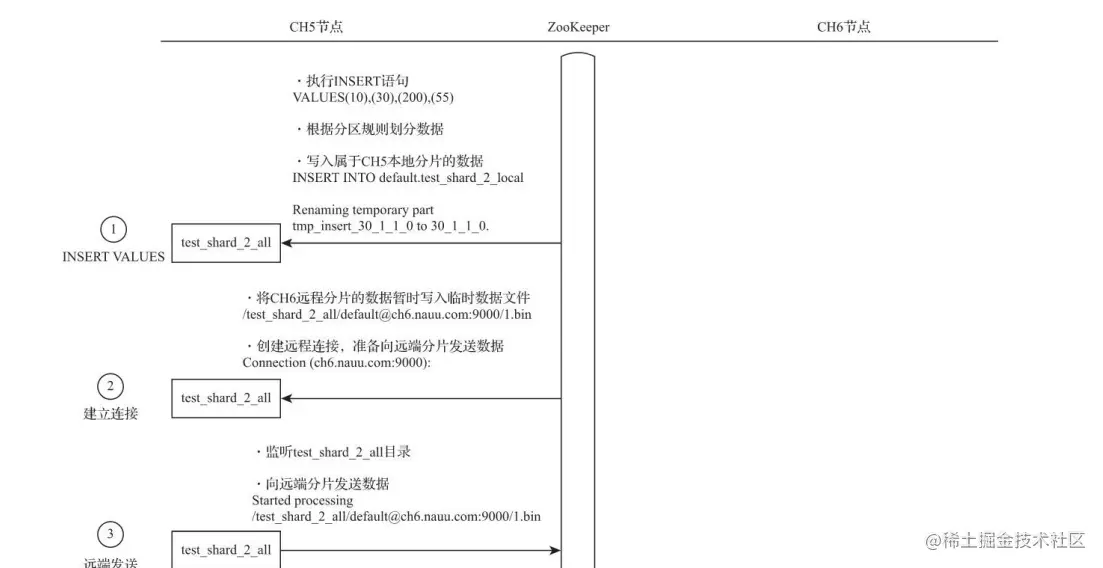

在对Distributed表执行INSERT查询的时候，会进入数据写入分片的执行逻辑，它的核心流程如图所示。
在这个流程中，继续使用集群sharding_simple的示例，该集群由2个分片和0个副本组成。整个流程从上至下按照时间顺序进行，其大致分成5个步骤。现在根据图10-16所示编号讲解整个过程。
1）在第一个分片节点写入本地分片数据
首先在CH5节点，对分布式表test_shard_2_all执行INSERT查询，尝试写入10、30、200和55四行数据。执行之后分布式表主要会做两件事情：第一，根据分片规则划分数据，在这个示例中，30会归至分片1，而10、200和55则会归至分片2；第二，将属于当前分片的数据直接写入本地表test_shard_2_local。
2）第一个分片建立远端连接，准备发送远端分片数据
将归至远端分片的数据以分区为单位，分别写入test_shard_2_all存储目录下的临时bin文件，数据文件的命名规则如下：
/database@host:port/[increase_num].bin
由于在这个示例中只有一个远端分片CH6，所以它的临时数据文件如下所示：
/test_shard_2_all/default@ch6.nauu.com:9000/1.bin
10、200和55三行数据会被写入上述这个临时数据文件。接着，会尝试与远端CH6分片建立连接：
Connection (ch6.nauu.com:9000): Connected to ClickHouse server
3）第一个分片向远端分片发送数据
此时，会有另一组监听任务负责监听/test_shard_2_all目录下的文件变化，这些任务负责将目录数据发送至远端分片：
test_shard_2_all.Distributed.DirectoryMonitor:
Started processing /test_shard_2_all/default@ch6.nauu.com:9000/1.bin
其中，每份目录将会由独立的线程负责发送，数据在传输之前会被压缩。

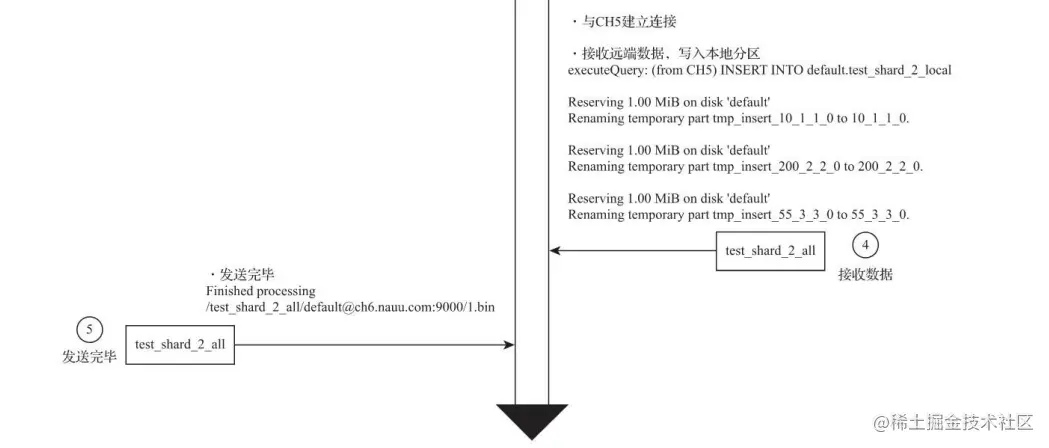

4）第二个分片接收数据并写入本地
CH6分片节点确认建立与CH5的连接：
TCPHandlerFactory: TCP Request. Address: CH5:45912
TCPHandler: Connected ClickHouse server
在接收到来自CH5发送的数据后，将它们写入本地表：
executeQuery: (from CH5) INSERT INTO default.test_shard_2_local
--第一个分区
Reserving 1.00 MiB on disk 'default'
Renaming temporary part tmp_insert_10_1_1_0 to 10_1_1_0.
--第二个分区
Reserving 1.00 MiB on disk 'default'
Renaming temporary part tmp_insert_200_2_2_0 to 200_2_2_0.
--第三个分区
Reserving 1.00 MiB on disk 'default'
Renaming temporary part tmp_insert_55_3_3_0 to 55_3_3_0.
5）由第一个分片确认完成写入
最后，还是由CH5分片确认所有的数据发送完毕：
Finished processing /test_shard_2_all/default@ch6.nauu.com:9000/1.bin
至此，整个流程结束。
可以看到，在整个过程中，Distributed表负责所有分片的写入工作。本着谁执行谁负责的原则，在这个示例中，由CH5节点的分布式表负责切分数据，并向所有其他分片节点发送数据。
在由Distributed表负责向远端分片发送数据时，有异步写和同步写两种模式：如果是异步写，则在Distributed表写完本地分片之后，INSERT查询就会返回成功写入的信息；如果是同步写，则在执行INSERT查询之后，会等待所有分片完成写入。使用何种模式由insert_distributed_sync参数控制，默认为false，即异步写。如果将其设置为true，则可以一进步通过insert_distributed_timeout参数控制同步等待的超时时间。
2.副本复制数据的核心流程

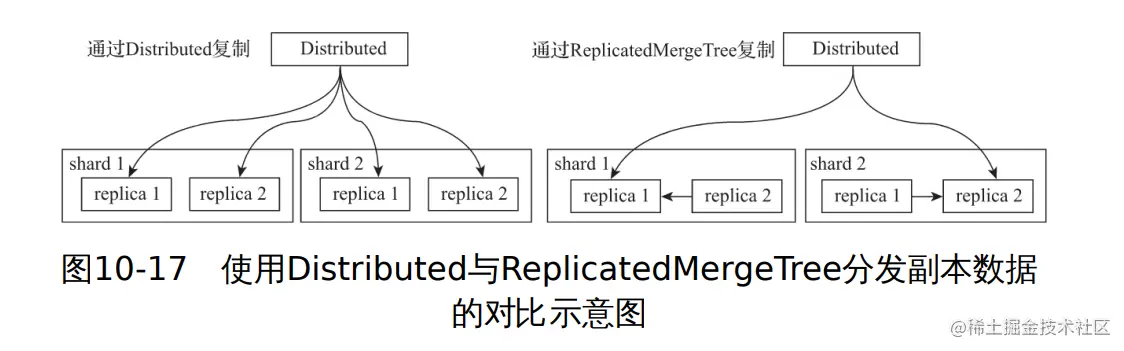

如果在集群的配置中包含了副本，那么除了刚才的分片写入流程之外，还会触发副本数据的复制流程。数据在多个副本之间，有两种复制实现方式：一种是继续借助Distributed表引擎，由它将数据写入副本；另一种则是借助ReplicatedMergeTree表引擎实现副本数据的分发。 两种方式的区别如图所示。
1）通过Distributed复制数据
在这种实现方式下，即使本地表不使用ReplicatedMergeTree表引擎，也能实现数据副本的功能。Distributed会同时负责分片和副本的数据写入工作，而副本数据的写入流程与分片逻辑相同，详情参照： 88.【数据库】ClickHouse从入门到放弃-副本与分片- ReplicatedMergeTree原理解析 - 掘金 (juejin.cn)。
现在用一个简单示例说明。首先让我们再重温一下集群sharding_simple_1的配置，它的配置如下：
<!-- 1个分片 1个副本-->
<sharding_simple_1>
<shard>
<replica>
<host>ch5.nauu.com</host>
<port>9000</port>
</replica>
<replica>
<host>ch6.nauu.com</host>
<port>9000</port>
</replica>
</shard>
</sharding_simple_1>
现在，尝试在这个集群内创建数据表，首先创建本地表：
CREATE TABLE test_sharding_simple1_local ON CLUSTER sharding_simple_1(
id UInt64
)ENGINE = MergeTree()
ORDER BY id
接着创建Distributed分布式表：
CREATE TABLE test_sharding_simple1_all
(
id UInt64
)ENGINE = Distributed(sharding_simple_1, default, test_sharding_simple1_local,rand())
之后，向Distributed表写入数据，它会负责将数据写入集群内的每个replica。
细心的朋友应该能够发现，在这种实现方案下，Distributed节点需要同时负责分片和副本的数据写入工作，它很有可能会成为写入的单点瓶颈，所以就有了接下来将要说明的第二种方案。
2）通过ReplicatedMergeTree复制数据
如果在集群的shard配置中增加internal_replication参数并将其设置为true（默认为false），那么Distributed表在该shard中只会选择一个合适的replica并对其写入数据。 此时，如果使用ReplicatedMergeTree作为本地表的引擎，则在该shard内，多个replica副本之间的数据复制会交由ReplicatedMergeTree自己处理，不再由Distributed负责，从而为其减负。
在shard中选择replica的算法大致如下：首选，在ClickHouse的服务节点中，拥有一个全局计数器errors_count，当服务出现任何异常时，该计数累积加1；接着，当一个shard内拥有多个replica时，选择errors_count错误最少的那个。
加入internal_replication配置后示例如下所示：
<shard>
<!-- 由ReplicatedMergeTree复制表自己负责数据分发 -->
<internal_replication>true</internal_replication>
<replica>
<host>ch5.nauu.com</host>
<port>9000</port>
</replica>
<replica>
<host>ch6.nauu.com</host>
<port>9000</port>
</replica>
</shard>
关于Distributed表引擎如何将数据写入分片，请参见上面的流程；而关于Replicated-MergeTree表引擎如何复制分发数据，请参见88.【数据库】ClickHouse从入门到放弃-副本与分片- ReplicatedMergeTree原理解析 - 掘金 (juejin.cn)。
分布式查询的核心流程
与数据写入有所不同，在面向集群查询数据的时候，只能通过Distributed表引擎实现。当Distributed表接收到SELECT查询的时候，它会依次查询每个分片的数据，再合并汇总返回。接下来将对数据查询时的重点逻辑进行介绍。
1.多副本的路由规则
在查询数据的时候，如果集群中的一个shard，拥有多个replica，那么Distributed表引擎需要面临副本选择的问题。它会使用负载均衡算法从众多replica中选择一个，而具体使用何种负载均衡算法，则由load_balancing参数控制：
load_balancing = random/nearest_hostname/in_order/first_or_random
有如下四种负载均衡算法：
1）random
random是默认的负载均衡算法，正如前文所述，在ClickHouse的服务节点中，拥有一个全局计数器errors_count，当服务发生任何异常时，该计数累积加1。而random算法会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，则在它们之中随机选择一个。
2）nearest_hostname
nearest_hostname可以看作random算法的变种，首先它会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，则选择集群配置中host名称与当前host最相似的一个。而相似的规则是以当前host名称为基准按字节逐位比较，找出不同字节数最少的一个，例如CH5-1-1和CH5-1-2.nauu.com有一个字节不同：
CH5-1-1
CH5-1-2.nauu.com
而CH5-1-1和CH5-2-2则有两个字节不同：
CH5-1-1
CH5-2-2
3）in_order
in_order同样可以看作random算法的变种，首先它会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，则按照集群配置中replica的定义顺序逐个选择。
4）first_or_random
first_or_random可以看作in_order算法的变种，首先它会选择errors_count错误数量最少的replica，如果多个replica的errors_count计数相同，它首先会选择集群配置中第一个定义的replica，如果该replica不可用，则进一步随机选择一个其他的replica。
2.多分片查询的核心流程
分布式查询与分布式写入类似，同样本着谁执行谁负责的原则，它会由接收SELECT查询的Distributed表，并负责串联起整个过程。首先它会将针对分布式表的SQL语句，按照分片数量将查询拆分成若干个针对本地表的子查询，然后向各个分片发起查询，最后再汇总各个分片的返回结果。如果对分布式表按如下方式发起查询：
SELECT * FROM distributed_table
那么它会将其转为如下形式之后，再发送到远端分片节点来执行：
SELECT * FROM local_table
以sharding_simple集群的test_shard_2_all为例，假设在CH5节点对分布式表发起查询：
SELECT COUNT(*) FROM test_shard_2_all

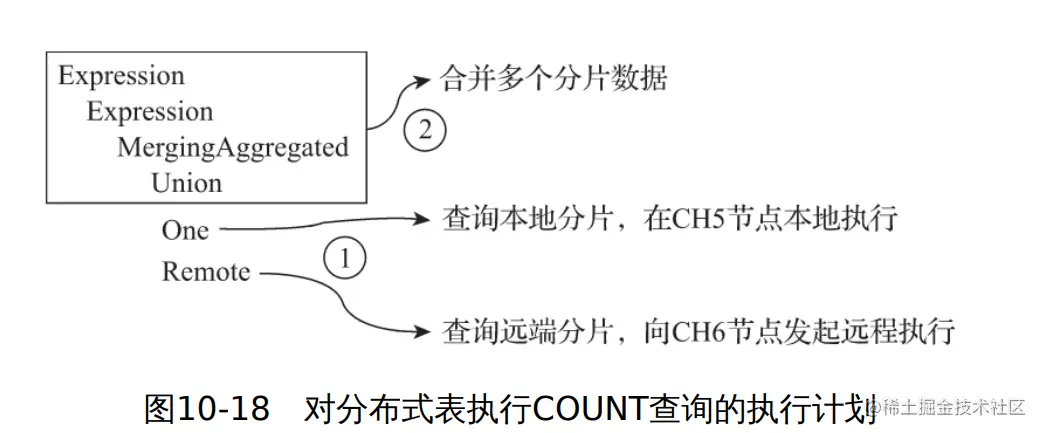

那么，Distributed表引擎会将查询计划转换为多个分片的UNION联合查询，如图所示。
整个执行计划从下至上大致分成两个步骤：
1）查询各个分片数据
在图10-18所示执行计划中，One和Remote步骤是并行执行的，它们分别负责了本地和远端分片的查询动作。其中，在One步骤会将SQL转换成对本地表的查询：
SELECT COUNT() FROM default.test_shard_2_local
而在Remote步骤中，会建立与CH6节点的连接，并向其发起远程查询：
Connection (ch6.nauu.com:9000): Connecting. Database: …
CH6节点在接收到来自CH5的查询请求后，开始在本地执行。同样，SQL会转换成对本地表的查询：
executeQuery: (from CH5:45992, initial_query_id: 4831b93b-5ae6-4b18-bac9-e10cc9614353) WITH toUInt32(2) AS _shard_num
SELECT COUNT() FROM default.test_shard_2_local
2）合并返回结果
多个分片数据均查询返回后，按如下方法在CH5节点将它们合并：
Read 2 blocks of partially aggregated data, total 2 rows.
Aggregator: Converting aggregated data to blocks
……
3.使用Global优化分布式子查询
如果在分布式查询中使用子查询，可能会面临两难的局面。下面来看一个示例。假设有这样一张分布式表test_query_all，它拥有两个分片，而表内的数据如下所示：
CH5节点test_query_local
┌─id─┬─repo─┐
│ 1 │ 100 │
│ 2 │ 100 │
│ 3 │ 100 │
└───┴─────┘
CH6节点test_query_local
┌─id─┬─repo─┐
│ 3 │ 200 │
│ 4 │ 200 │
└───┴─────┘
其中，id代表用户的编号，repo代表仓库的编号。如果现在有一项查询需求，要求找到同时拥有两个仓库的用户，应该如何实现？对于这类交集查询的需求，可以使用IN子查询，此时你会面临两难的选择：IN查询的子句应该使用本地表还是分布式表？（使用JOIN面临的情形与IN类似）。 1）使用本地表的问题
如果在IN查询中使用本地表，例如下面的语句：
SELECT uniq(id) FROM test_query_all WHERE repo = 100
AND id IN (SELECT id FROM test_query_local WHERE repo = 200)
┌─uniq(id)─┐
│ 0 │
└───────┘
那么你会发现返回的结果是错误的。这是为什么呢？这是因为分布式表在接收到查询之后，会将上述SQL替换成本地表的形式，再发送到每个分片进行执行：
SELECT uniq(id) FROM test_query_local WHERE repo = 100
AND id IN (SELECT id FROM test_query_local WHERE repo = 200)
注意，IN查询的子句使用的是本地表：
SELECT id FROM test_query_local WHERE repo = 200

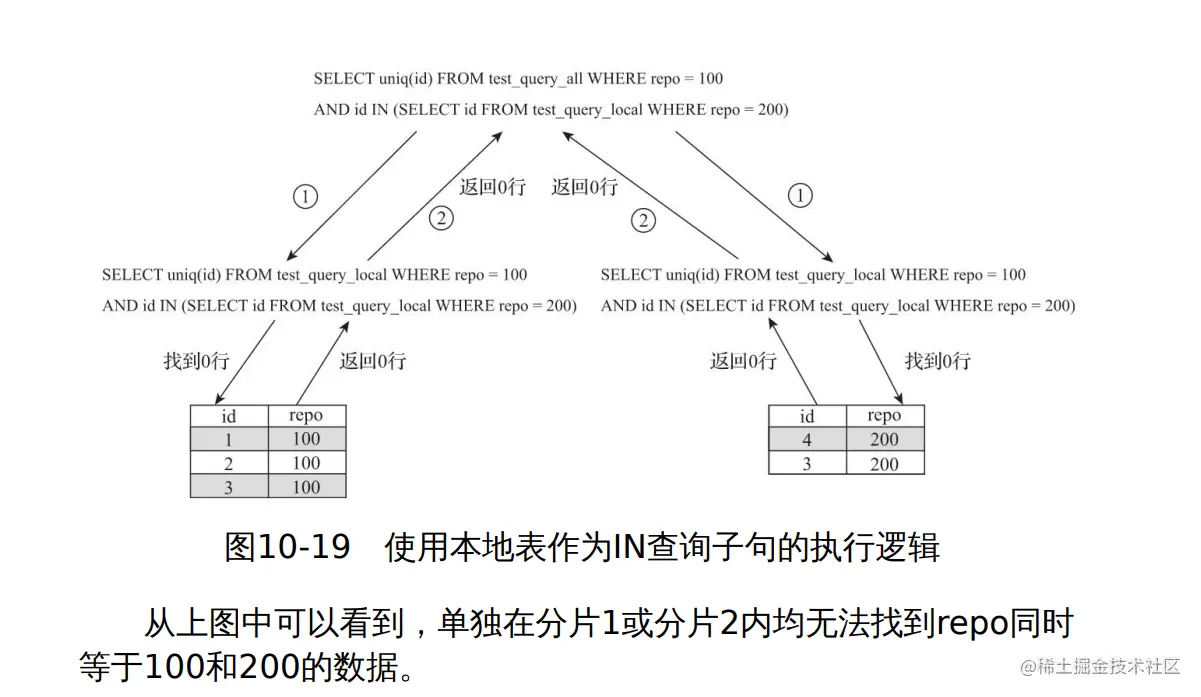

由于在单个分片上只保存了部分的数据，所以该SQL语句没有匹配到任何数据，如图所示。
2）使用分布式表的问题
为了解决返回结果错误的问题，现在尝试在IN查询子句中使用分布式表：
SELECT uniq(id) FROM test_query_all WHERE repo = 100
AND id IN (SELECT id FROM test_query_all WHERE repo = 200)
┌─uniq(id)─┐
│ 1 │
└───────┘
这次返回了正确的查询结果。那是否意味着使用这种方案就万无一失了呢？通过进一步观察执行日志会发现，情况并非如此，该查询的请求被放大了两倍。
这是由于在IN查询子句中，同样也使用了分布式表查询：
SELECT id FROM test_query_all WHERE repo = 200

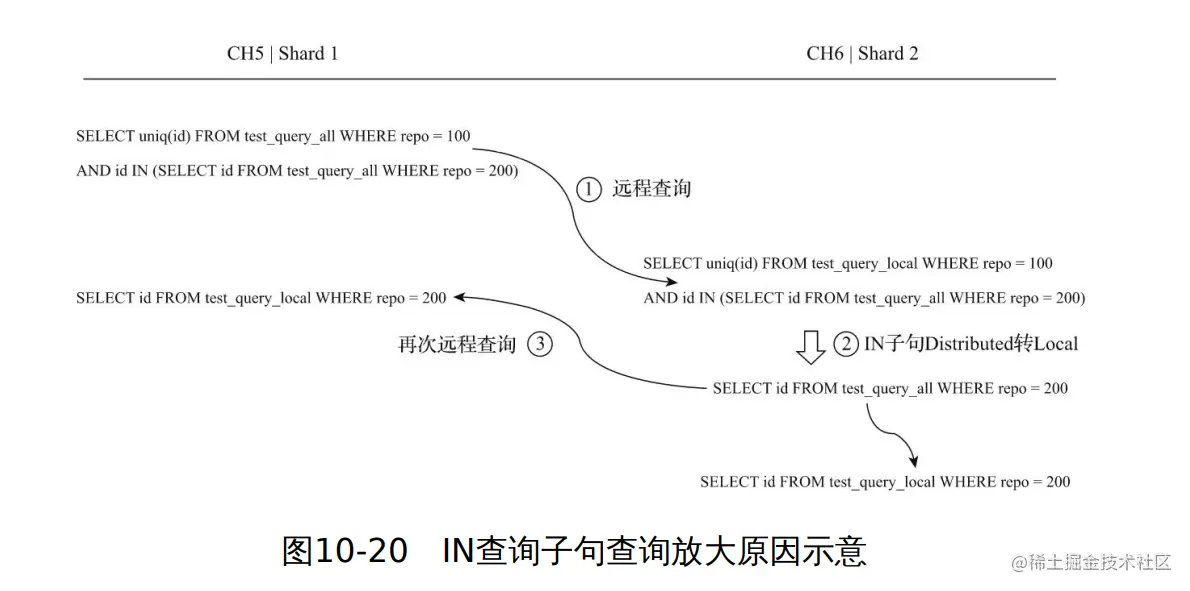

所以在CH6节点接收到这条SQL之后，它将再次向其他分片发起远程查询，如图所示。
因此可以得出结论，在IN查询子句使用分布式表的时候，查询请求会被放大N的平方倍，其中N等于集群内分片节点的数量，假如集群内有10个分片节点，则在一次查询的过程中，会最终导致100次的查询请求，这显然是不可接受的。
3）使用GLOBAL优化查询
为了解决查询放大的问题，可以使用GLOBAL IN或JOIN进行优化。现在对刚才的SQL进行改造，为其增加GLOBAL修饰符：
SELECT uniq(id) FROM test_query_all WHERE repo = 100
AND id GLOBAL IN (SELECT id FROM test_query_all WHERE repo = 200)

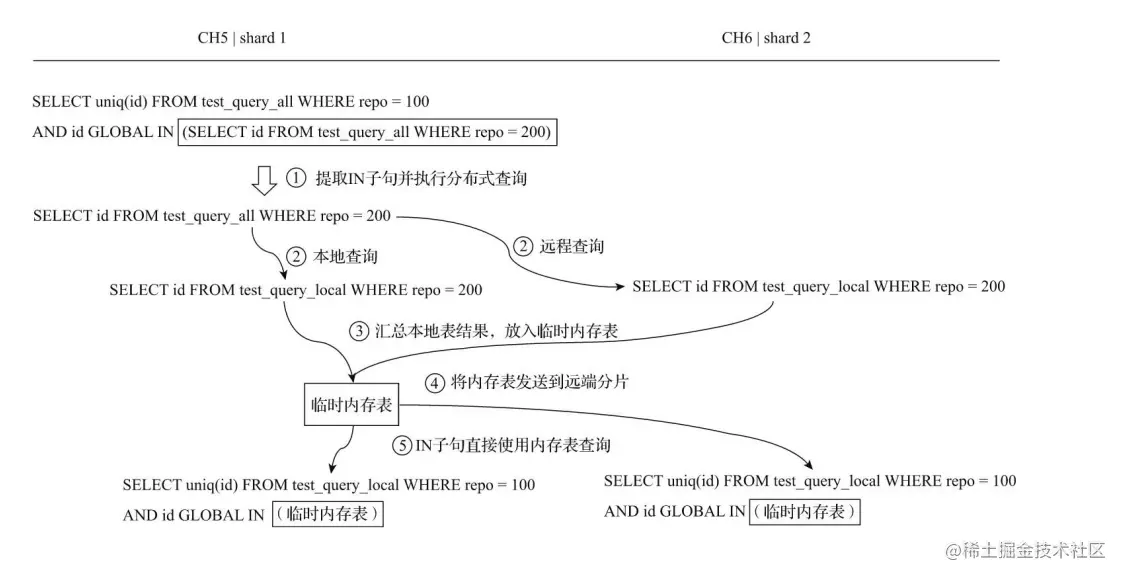

再次分析查询的核心过程，如图所示。
整个过程由上至下大致分成5个步骤：
（1）将IN子句单独提出，发起了一次分布式查询。
（2）将分布式表转local本地表后，分别在本地和远端分片执行查询。
（3）将IN子句查询的结果进行汇总，并放入一张临时的内存表进行保存。
（4）将内存表发送到远端分片节点。
（5）将分布式表转为本地表后，开始执行完整的SQL语句，IN子句直接使用临时内存表的数据。
至此，整个核心流程结束。可以看到，在使用GLOBAL修饰符之后，ClickHouse使用内存表临时保存了IN子句查询到的数据，并将其发送到远端分片节点，以此到达了数据共享的目的，从而避免了查询放大的问题。 由于数据会在网络间分发，所以需要特别注意临时表的大小，IN或者JOIN子句返回的数据不宜过大。如果表内存在重复数据，也可以事先在子句SQL中增加DISTINCT以实现去重。
