1.Distributed原理解析

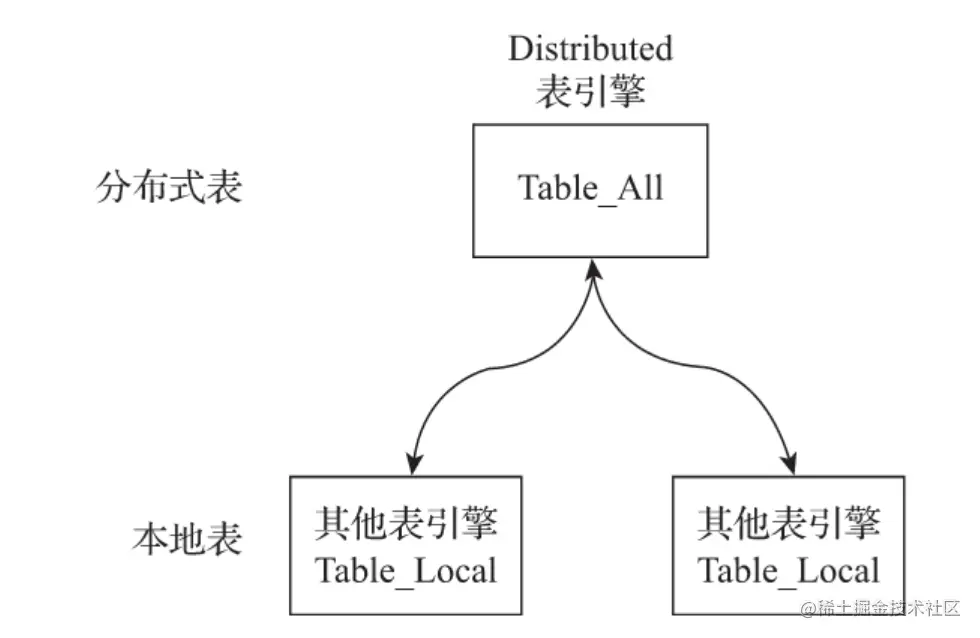

Distributed表引擎是分布式表的代名词，它自身不存储任何数据，而是作为数据分片的透明代理，能够自动路由数据至集群中的各个节点，所以Distributed表引擎需要和其他数据表引擎一起协同工作，如图所示。


从实体表层面来看，一张分片表由两部分组成：

·本地表：通常以_local为后缀进行命名。本地表是承接数据的载体，可以使用非Distributed的任意表引擎，一张本地表对应了一个数据分片。

·分布式表：通常以_all为后缀进行命名。分布式表只能使用Distributed表引擎，它与本地表形成一对多的映射关系，日后将通过分布式表代理操作多张本地表。

对于分布式表与本地表之间表结构的一致性检查，Distributed表引擎采用了读时检查的机制，这意味着如果它们的表结构不兼容，只有在查询时才会抛出错误，而在创建表时并不会进行检查。不同ClickHouse节点上的本地表之间，使用不同的表引擎也是可行的，但是通常不建议这么做，保持它们的结构一致，有利于后期的维护并避免造成不可预计的错误。

1.1　定义形式

Distributed表引擎的定义形式如下所示：

ENGINE = Distributed(cluster, database, table [,sharding_key])

其中，各个参数的含义分别如下：

·cluster：集群名称，与集群配置中的自定义名称相对应。在对分布式表执行写入和查询的过程中，它会使用集群的配置信息来找到相应的host节点。

·database和table：分别对应数据库和表的名称，分布式表使用这组配置映射到本地表。

·sharding_key：分片键，选填参数。在数据写入的过程中，分布式表会依据分片键的规则，将数据分布到各个host节点的本地表。

现在用示例说明Distributed表的声明方式，建表语句如下所示：

CREATE TABLE test_shard_2_all ON CLUSTER sharding_simple (
    id UInt64
)ENGINE = Distributed(sharding_simple, default, test_shard_2_local,rand())


CREATE TABLE test_shard_2_local ON CLUSTER sharding_simple (
    id UInt64
)ENGINE = MergeTree()
ORDER BY id
PARTITION BY id

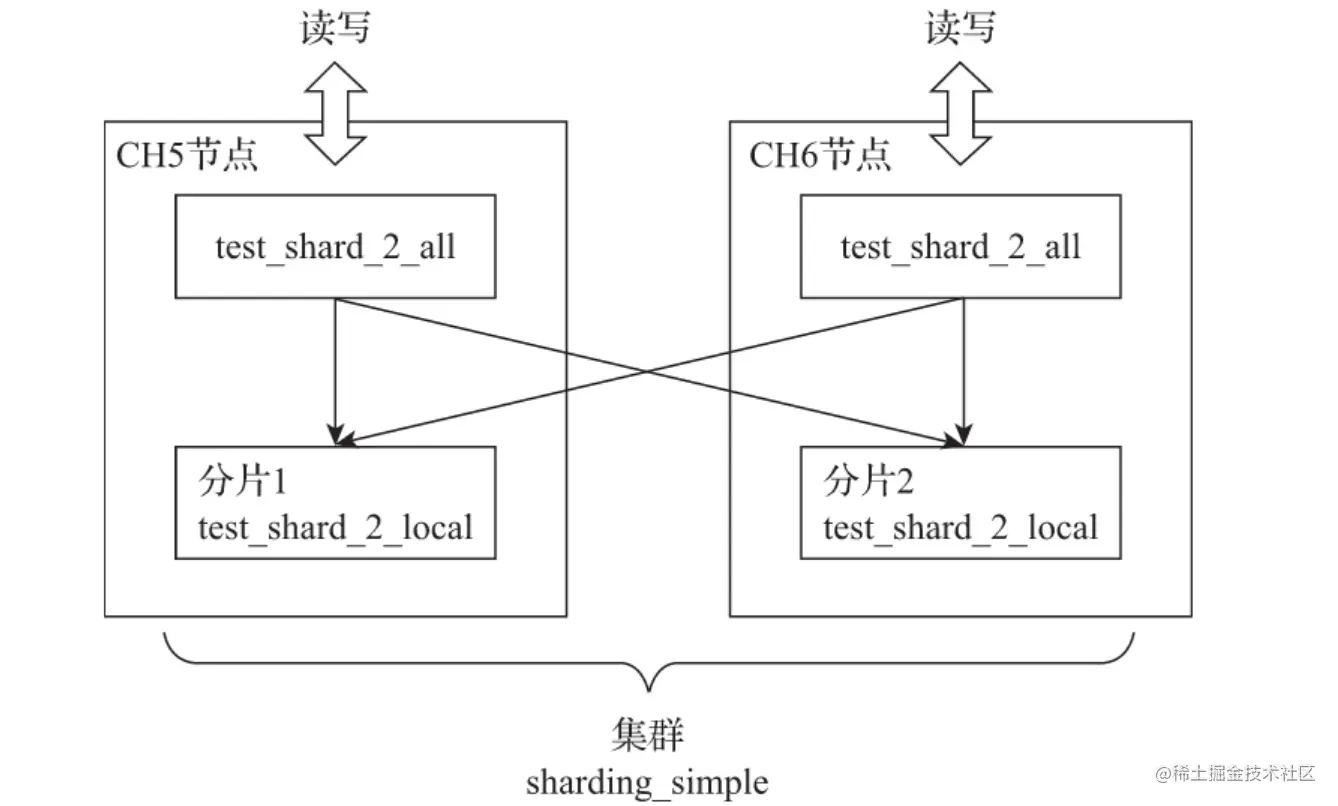

至此，拥有两个数据分片的分布式表test_shard_2就建好了。

1.2　查询的分类

Distributed表的查询操作可以分为如下几类：

·会作用于本地表的查询：对于INSERT和SELECT查询，Distributed将会以分布式的方式作用于local本地表。而对于这些查询的具体执行逻辑，将会在后续小节介绍。

·只会影响Distributed自身，不会作用于本地表的查询：Distributed支持部分元数据操作，包括CREATE、DROP、RENAME和ALTER，其中ALTER并不包括分区的操作（ATTACH PARTITION、REPLACE PARTITION等）。这些查询只会修改Distributed表自身，并不会修改local本地表。例如要彻底删除一张分布式表，则需要分别删除分布式表和本地表，示例如下。

--删除分布式表
DROP TABLE test_shard_2_all ON CLUSTER sharding_simple
--删除本地表
DROP TABLE test_shard_2_local ON CLUSTER sharding_simple

·不支持的查询：Distributed表不支持任何MUTATION类型的操作，包括ALTER DELETE和ALTER UPDATE。

1.3　分片规则

关于分片的规则这里将做进一步的展开说明。分片键要求返回一个整型类型的取值，包括Int系列和UInt系列。例如分片键可以是一个具体的整型列字段：

按照用户id的余数划分
Distributed(cluster, database, table ,userid)

也可以是一个返回整型的表达式：

--按照随机数划分
Distributed(cluster, database, table ,rand())
--按照用户id的散列值划分
Distributed(cluster, database, table , intHash64(userid))

如果不声明分片键，那么分布式表只能包含一个分片，这意味着只能映射一张本地表，否则，在写入数据时将会得到如下异常：

Method write is not supported by storage Distributed with more than one shard and no sharding key provided

如果一张分布式表只包含一个分片，那就意味着其失去了使用的意义了。所以虽然分片键是选填参数，但是通常都会按照业务规则进行设置。

那么数据具体是如何被划分的呢？想要讲清楚这部分逻辑，首先需要明确几个概念。

1.分片权重（weight）

在集群的配置中，有一项weight（分片权重）的设置：

<sharding_simple><!-- 自定义集群名称 -->
    <shard><!-- 分片 -->
        <weight>10</weight><!-- 分片权重 -->
            ……
    </shard>
    <shard>
        <weight>20</weight>
            ……
    </shard>
…

weight默认为1，虽然可以将它设置成任意整数，但官方建议应该尽可能设置成较小的值。分片权重会影响数据在分片中的倾斜程度，一个分片权重值越大，那么它被写入的数据就会越多。

2.slot（槽）

slot可以理解成许多小的水槽，如果把数据比作是水的话，那么数据之水会顺着这些水槽流进每个数据分片。slot的数量等于所有分片的权重之和，假设集群sharding_simple有两个Shard分片，第一个分片的weight为10，第二个分片的weight为20，那么slot的数量则等于30。slot按照权重元素的取值区间，与对应的分片形成映射关系。在这个示例中，如果slot值落在[0,10)区间，则对应第一个分片；如果slot值落在[10,20]区间，则对应第二个分片。

3.选择函数

选择函数用于判断一行待写入的数据应该被写入哪个分片，整个判断过程大致分成两个步骤：

（1）它会找出slot的取值，其计算公式如下：

slot = shard_value % sum_weight

其中，shard_value是分片键的取值；sum_weight是所有分片的权重之和；slot等于shard_value和sum_weight的余数。假设某一行数据的shard_value是10，sum_weight是30（两个分片，第一个分片权重为10，第二个分片权重为20），那么slot值等于10（10%30=10）。

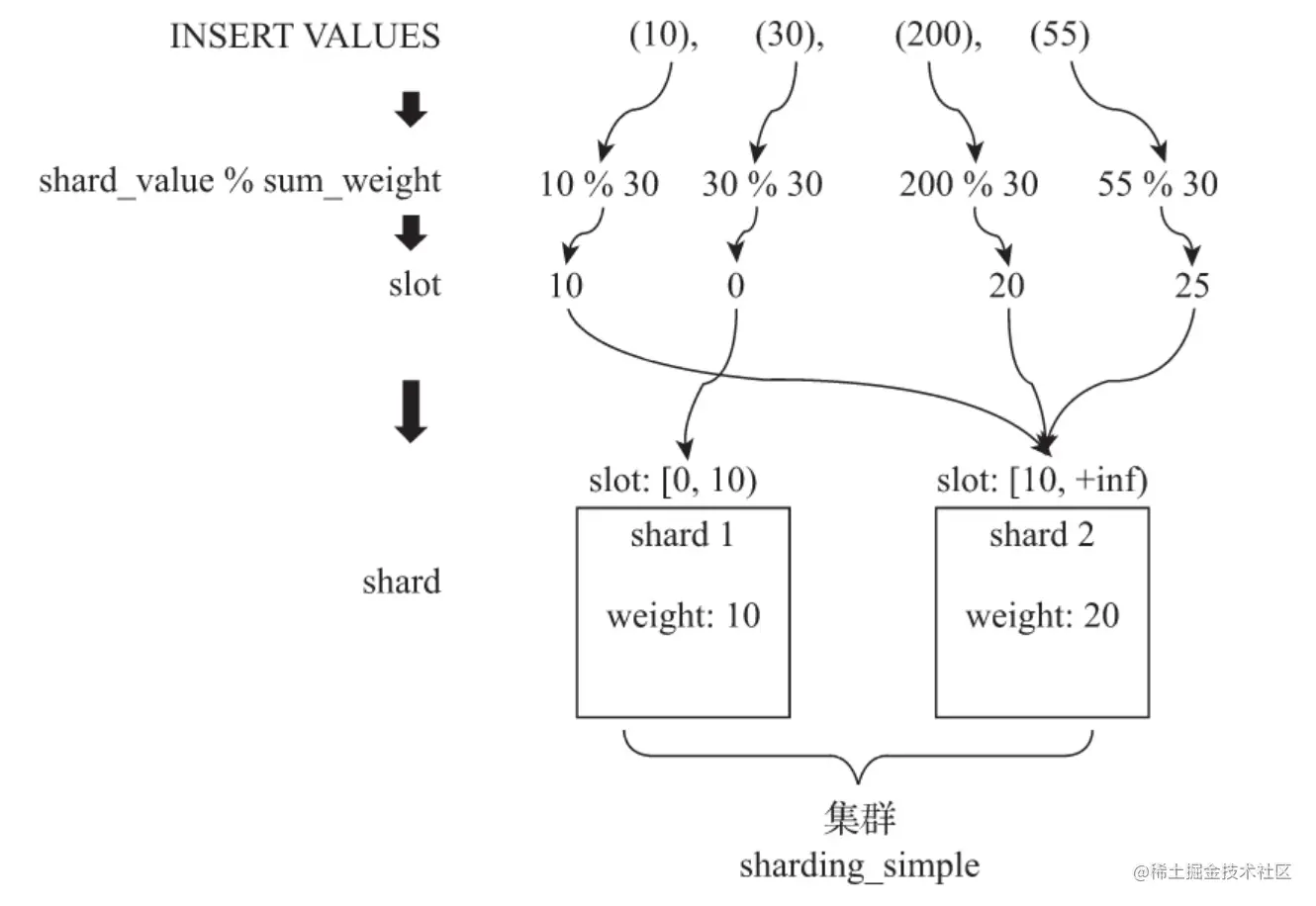

（2）基于slot值找到对应的数据分片。当slot值等于10的时候，它属于[10,20)区间，所以这行数据会对应到第二个Shard分片。如图所示：
