一、calcite介绍

calcite是一个查询引擎，提供标准的SQL语言，查询优化，连接数据源的能力；calcite的设计目标是为不同计算平台和数据源提供统一的查询引擎；特性包括：

支持标准 SQL 语言；
独立于编程语言和数据源，可以支持不同的前端和后端；
支持关系代数、可定制的逻辑规划规则和基于成本模型优化的查询引擎；
支持物化视图（ materialized view）的管理（创建、丢弃、持久化和自动识别）；
基于物化视图的 Lattice 和 Tile 机制，应用于 OLAP 分析；
支持对流数据的查询。它是一个基础的查询模块，被很多的项目引入，比如Hive，Flink，Kylin，Spark等；其中更是支持基于物化视图对于查询SQL的重写，在某些情况下，极大的提高查询效率；

二、处理流程

本小节参考博客

2.1 基本概念

RelNode
- 代表了对数据的一个处理操作，常见的操作有 Sort、Join、Project、Filter、Scan 等。它蕴含的是对整个 Relation 的操作，而不是对具体数据的处理逻辑。
RexNode
- Row-level expression；对一行数据的处理逻辑；常见的行表达式包括字面量 RexLiteral，变量 RexVariable，函数或操作符调用 RexCall 等。 RexNode 通过 RexBuilder 进行构建。
RelOptRule
- transforms an expression into another。根据 RelOptRuleOperand 来对目标 RelNode 树进行规则匹配，匹配成功后，则调用 onMatch() 进行转换。其中ConvertRule是RelOptRule的子类，专门用来做数据源之间的转换，比如说：JdbcToSparkConverterRule 调用 JdbcToSparkConverter 来完成对 JDBC Table 到 Spark RDD 的转换
Converter
- 用来把一种 RelTrait 转换为另一种 RelTrait 的 RelNode。如 JdbcToSparkConverter 可以把 JDBC 里的 table 转换为 Spark RDD。如果需要在一个 RelNode 中处理来源于异构系统的逻辑表，Calcite 要求先用 Converter 把异构系统的逻辑表转换为同一种 Convention。
RelTrait
- 用来定义逻辑表的物理相关属性（physical property），三种主要的 trait 类型是：Convention、RelCollation、RelDistribution；其中Convention代表是某一种特定数据源，因为不同数据源的算子计算需要转换；
RelOptCluster
- palnner 运行时的环境，保存上下文信息；
RelOptPlanner
- 优化器，Calcite 支持RBO（Rule-Based Optimizer）和 CBO（Cost-Based Optimizer）。Calcite 的 RBO （HepPlanner）称为启发式优化器（heuristic implementation ），它简单地按 AST 树结构匹配所有已知规则，直到没有规则能够匹配为止；Calcite 的 CBO 称为火山式优化器（VolcanoPlanner）成本优化器也会匹配并应用规则，当整棵树的成本降低趋于稳定后，优化完成，成本优化器依赖于比较准确的成本估算。RelOptCost 和 Statistic 与成本估算相关；

2.2 calcite内部组件关系

calcite组件交互图.png 以上这张图来源于论文中，我重新画过，交互流程比较详细；其中：

metadata providers：向优化器提供数据的信息，用于优化器优化AST；比如，数据的基数，那些列有索引等
外部数据处理系统与calcite通过Operator Ast进行交互；比如，如果外部系统支持SQL，则可以通过Operator Ast生成SQL与外部系统交互，如果不支持需要实现Express Builder，生成外部系统可以执行的表达式；

2.3 处理流程


SQL解析： calcite使用java cc解析SQL，解析成语法树，解析模板定义在Parser.jj中，生成Ast由SqlNode表示；
Validate SQL：检查SQL语法是否正确，语法检查需要知道元数据信息，元数据信息由外部系统提供；检查的范围包括表名，字段名，函数名，数据类型；
SqlToRel: 将SqlNode转化成RelNode/RexNode，也就是LogicalPlan；使用SqlToRelConverter转换；
Optimizer：查询优化器，calcite的查询优化分为RBO和CBO，RBO基于规则的优化，CBO是基于统计信息代价的优化；本质上都是参考火山模型，在查询空间中寻找出best plan；算法参考：查询优化器

三、使用示例

根据第二章节的图，calcite的使用主要分成以下三个方面：

向calcite提供meta数据，calcite用于验证，解析，优化AST
给calcite增加Plugable Rule，新增自己的优化规则
将calcite的Ast转化成外部系统需要形式，供外部系统执行查询

3.1 向calcite提供meta数据

3.1.1 calcite 注册模型

calcite的模型可以通过SPI机制自动注入；格式如下：

{
  version: '1.0',
  defaultSchema: 'mongo',
  schemas: [ Schema... ]
}

其中custom schema示例结构如下：

{
  name: 'mongo',
  type: 'custom',
  factory: 'calcite.csv.read.factory.FileSchemaFactory',
  operand: {
    "schemaType": "csv"
  }
}

jdbc schema示例如下：

{
  name: 'foodmart',
  type: 'jdbc',
  jdbcDriver: TODO,
  jdbcUrl: TODO,
  jdbcUser: TODO,
  jdbcPassword: TODO,
  jdbcCatalog: TODO,
  jdbcSchema: TODO
}

3.1.2 定义SchemaFactory、Schema、...

继承并实现接口SchemaFactory，接口需要返回一个Schema

public interface SchemaFactory {
  Schema create(
      SchemaPlus parentSchema,
      String name,
      Map<String, Object> operand);
}

定义Schema返回，接口Schema有一个AbstractSchema子类，我们可以继承该类，需要实现方法getTableMap；Map中key是schema的名字，value是schema中包含的Table

  protected Map<String, Table> getTableMap() {
    return ImmutableMap.of();
  }

定义Table接口的子类FileTable，需要实现接口TranslatableTable和AbstractQueryableTable；实现方法：asQueryable(标志该Table可执行)，getRowType(返回该Table的列类型)，toRel(将该Table转换成关系表达式)；

<T> Queryable<T> asQueryable(QueryProvider queryProvider, SchemaPlus schema,
      String tableName);

RelDataType getRowType(RelDataTypeFactory typeFactory);

RelNode toRel(
    RelOptTable.ToRelContext context,
    RelOptTable relOptTable);

向calcite提供信息需要提供Schema，Schema包含一个dbName->Table的Map结构, 每一个Table能够转换成关系表达式，能够提供该Table的列信息、列类型，可以获取一个Queryable对象，用于执行；

3.1.3 直接创建FrameworkConfig注册schema

    SchemaPlus rootSchema = Frameworks.createRootSchema(true);
    // 添加表，这里只实现了getRowType，所以不能执行；
    rootSchema.add("USERS", new AbstractTable() {
    public RelDataType getRowType(final RelDataTypeFactory typeFactory) {
            RelDataTypeFactory.FieldInfoBuilder builder = typeFactory.builder();
            RelDataType t1 = typeFactory.createTypeWithNullability(typeFactory.createSqlType(SqlTypeName.INTEGER), true);
            RelDataType t2 = typeFactory.createTypeWithNullability(typeFactory.createSqlType(SqlTypeName.CHAR), true);
            builder.add("ID", t1);
            builder.add("NAME", t2);
            return builder.build();
            }
    });
    final FrameworkConfig config = Frameworks.newConfigBuilder()
        .parserConfig(SqlParser.Config.DEFAULT)
        .defaultSchema(rootSchema)
        .build();
    // 创建FrameworkConfig，并且注册schema
    Planner planner = Frameworks.getPlanner(config);
    String sql2 = "select id, name from users where id = 10";
    SqlNode parse1 = planner.parse(sql2);
    SqlNode validate = planner.validate(parse1);
    RelRoot root = planner.rel(validate);
    System.out.println(RelOptUtil.toString(root.rel));

3.2 自定义规则

3.2.1 定义规则类

public class DogProjectConverterRule extends ConverterRule {
   public static final DogProjectConverterRule INSTANCE = new DogProjectConverterRule(
         LogicalProject.class,
         Convention.NONE,
         DogRel.CONVENTION,
         "DogProjectConverter"
   );

   public DogProjectConverterRule(Class<? extends RelNode> clazz, RelTrait in, RelTrait out, String description) {
      super(clazz, in, out, description);
   }

   @Override
   public boolean matches(RelOptRuleCall call) {
      return super.matches(call);
   }

   @Override
   public RelNode convert(RelNode rel) {
      LogicalProject logicalProject = (LogicalProject) rel;
      RelNode input = convert(logicalProject.getInput(), logicalProject.getInput().getTraitSet().replace(DogRel.CONVENTION).simplify());
      return new DogProject(
            logicalProject.getCluster(),
            RelTraitSet.createEmpty().plus(DogRel.CONVENTION).plus(RelDistributionTraitDef.INSTANCE.getDefault()),
            input,
            logicalProject.getProjects(),
            logicalProject.getRowType()
      );
   }
}

说明：

通常规则类都会继承ConverterRule类，ConverterRule是一个Abstract类，使用者必须实现方法RelNode convert(RelNode rel), 用于将匹配的模式节点转换成新的节点； matches(RelOptRuleCall call)方法在ConverterRule中默认返回true；
同时一般还会初始化一个静态的INSTACE，用于Planner加入规则队列；初始化的参数比较重要，分别为：
- Class<? extends RelNode> clazz: 要转换的节点的类型
- RelTrait in: 要转换节点的特征，Trait主要有三种，关于数据源类型的、数据分布、排序
- RelTrait out: 转换结果节点的特征
- String description：当前规则的描述
如上面的规则DogProjectConverterRule匹配类型为LogicalProject.class的节点，不要求输出节点的特征；将其输入节点和当前节点的Trait修改成DogRel.CONVENTION;

规则匹配过程

根据规则的operand类型和节点类型匹配,过滤规则能用到节点
调用规则的matches方法判断规则能否应用到节点
调用的规则的convert方法将节点转换成替换的节点

3.2.2 将规则添加到planner

    VolcanoPlanner volcanoPlanner = new VolcanoPlanner();
    volcanoPlanner.addRule(DogFilterConverterRule.INSTANCE);
    volcanoPlanner.addRule(DogProjectConverterRule.INSTANCE);
    volcanoPlanner.addRule(DogTableScanConverterRule.INSTANCE);

四、应用

calicte的应用有很多，比如Spark用来做查询计划的优化（calcite目前内置的优化规则是比较丰富，其大部分是经过前辈们的验证），flink使用calicte作为SQL API的入口，使用calcite的解析，验证，优化等功能；这里介绍一下360-quicksql，github地址，它的思想还是比较有意思的，使用calcite解析用户的SQL，根据不同的数据源，切分不同的查询计划；将最后将不同部分的查询计划通过代码生成的方式，生成代码到Spark/Flink平台跑，起到了跨源SQL计算的作用；

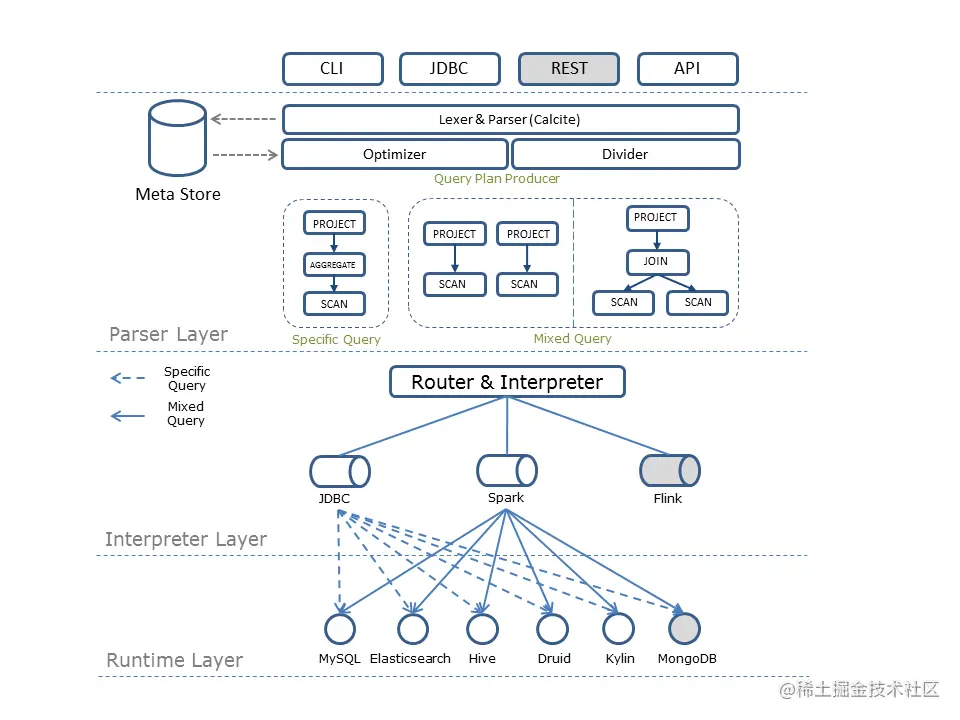

4.1 quick-sql的总体设计图

如上图所示（参考官方文档），quick-sql的sql解析，验证，优化部分都是用calcite的代码；如果是单一源查询，那么则直接提交到Spark/Flink直接根据SQL生成代码即可；如果是跨源查询，quick-sql使用visitor模式访问逻辑计划树，将访问数据源的部分直接拆分成单独的逻辑计划，并使用代码生成将单独逻辑计划的结果生成一个Spark/Flink的temp表，最后将原始的计划直接修改成查询零时表；
本文主要着力于介绍calcite的使用，所以我们重点介绍一下如何使用calcite拆分Mixed Query

4.2 拆分Mixed Query

假设查询输入的SQL是：

SELECT id, name
FROM depts
         INNER JOIN (
    SELECT id, name
    FROM student
    WHERE city in ('FRAMINGHAM')
) filtered
                    ON depts.name = filtered.type

解析、验证、优化后得到的LogicalPlan如下图所示：

graph TD
0("LogicalProject(detno,name,city,type)") --> 1("LogicalJoin(inner)")
1("LogicalJoin(inner)") --> 2("LogicalTableScan(table=depts)")
1("LogicalJoin(inner)") --> 3("LogicalProject(city,type)")
3("LogicalProject(city,type)") --> 4("LogicalFilter(condition=[$0='FRAMINGHAM'])")
--> 5("ElasticsearchTableScan(table=student)")

360quicksql使用visitor模式实现算子切分器，将逻辑以上逻辑计划在join节点处拆分成三个部分，如下图所示：

graph TD
0("LogicalProject(detno,name,city,type)") --> 1("LogicalJoin(inner)")
1("LogicalJoin(inner)") --> 2("TemporaryTableScan(table=custom_name_depts_0)")
1("LogicalJoin(inner)") --> 3("TemporaryTableScan(table=student_profile_student_1)")

graph TD
0("LogicalProject(detno,name)") --> 1("LogicalTableScan(depts)")
2("LogicalProject(city,type)") --> 3("LogicalProject(city,type)")
--> 4("LogicalFilter(condition=[$0='FRAMINGHAM'])")
--> 5("ElasticsearchTableScan(table=student)")

4.3 代码生成结果

最后根据4.2小节拆分的结果，将各个部分生成对应系统的代码，生成逻辑比较简单，类似模板替换；感兴趣的同学可以查看工程代码的类SparkProcedureVisitor#visit方法；生成结果如下：

public class Requirement339573 extends SparkRequirement {
    public Requirement339573(SparkSession spark){
        super(spark);
    }

    public Object execute() throws Exception {
        Dataset<Row> tmp;
        { // 根据depts.csv 创建零时表 custom_name_depts_0
            spark.read()
                    .option("header", "true")
                    .option("inferSchema", "true")
                    .option("delimiter", ",")
                    .csv("/Users/mac/Desktop/workspace/open_source/Quicksql-0.7.0/data/sales/DEPTS.csv")
                    .toDF()
                    .createOrReplaceTempView("custom_name_depts");

            tmp = spark.sql("SELECT deptno, name FROM custom_name_depts");
            tmp.createOrReplaceTempView("custom_name_depts_0");
        }
        {   // 读取ES创建零时表 student_profile_student_1
            Map<String, String> config = SparkElasticsearchGenerator.config("localhost", "9025", "username", "password", "student", "{"query":{"constant_score":{"filter":{"term":{"city":"FRAMINGHAM"}}}},"_source":["city","type"]}", "246");
            tmp = JavaEsSparkSQL.esDF(spark, config);
            tmp.createOrReplaceTempView("student_profile_student_1");
        }
        // 使用查询零时表，实现查询逻辑
        String sql = "SELECT custom_name_depts_0.deptno, custom_name_depts_0.name, student_profile_student_1.city, student_profile_student_1.type FROM custom_name_depts_0 INNER JOIN student_profile_student_1 ON custom_name_depts_0.name = student_profile_student_1.type";
        tmp = spark.sql(sql);
        tmp.show();

        return null;

    }
}

如上方法，360quicksql最终实现了跨源的查询；

4.4 思考

当前实现跨源查询的一个比较流行的方案是Presto，Presto通过Connector连接不同的数据源，计算并返回查询结果；相较于本文介绍的方式，Presto查询更适合于数据量适中，不超过TB级别的查询，当数据量过大时Presto比较容易OOM，或者说对机器资源的要求更高；然后本文的方式可以根据各个查询engine的优点，选中Spark、Flink、本地计算；
