一、背景

查询优化器在查询中无疑是重要的部分，相同的查询目的，一个好的查询计划和坏的查询计划，查询时长、消耗系统资源可以相差几十倍以上；查询使用的时间资源和机器资源都是金钱，优化查询计划无疑是节省成本最好的方法；
在查询引擎发展的过程中，论文The Volcano Optimizer Generator : Extensibility and Efficient Search，The Cascades Framework for Query Optimization具有开创性的意义；尽管现在看来，火山模型有些地方已经过时，但是目前很多的查询engine都是基于火山模型开发和改造的，比如calcite、presto、spark； 不过以上两篇论文都比较晦涩难懂，如果想要了解查询优化如何做的，推荐阅读论文《EFFICIENCY IN THE COLUMBIA DATABASE QUERY OPTIMIZER》，相对容易很多；

二、优化器的基本概念

查询优化的定义：给定查询意图和代价模型，搜索查询计划空间的所有实现可能，得到代价最低的执行计划。
搜索查询计划是一个NP hard问题，可以使用动态规划解决；

  • Operator
    描述特定的运算符，比如Join/Aggregation，分为logical/physical两种；Logical Operator描述逻辑语义，Physical Operator描述算子，例如Join有hash Join/nested loop join
  • Expression
    表达式，在计划空间中一个数据结构，内部包含Operator
  • logical property
    逻辑属性，与运算语义相关的属性，比如：schema，cardinality；
  • physical property
    物理属性，与具体实现相关的属性，比如：collation，distribution
  • group
    逻辑等价组，其中包含相同逻辑输出属性的Expression
  • search space
    全局的容器，在代价空间搜索的过程中，生成新的group/expression/operator都包含在查询空间中，查询空间类似Hash表，能够消除相同的元素
  • Pattern
    模式，描述具有某种形状的计划树 Ast，在应用规则的时候，需要对Ast语法树模式匹配；

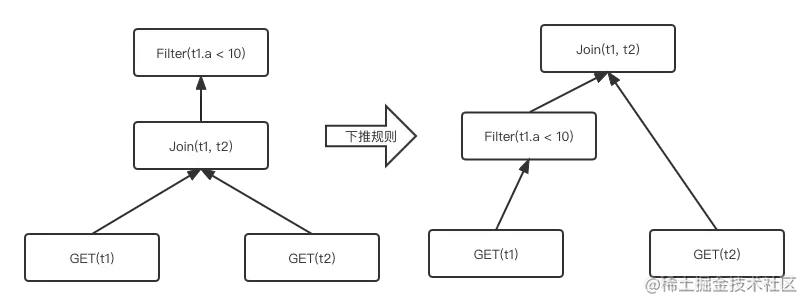

  • Rule 规则是搜索算法中最核心部分，Rule应用的到logical expression，转换成另一种logical expression。其中logical -> logical的转换，是transformation rule；logical -> physical的转换，是implementation rule；其中Pattern是会匹配的表达式形态，Substitute是表达式替换之后的形态； 下推规则.png
  • enforcer
    在ast从上到下的搜索过程中，先处理parent再处理children，例如parent implement为 sort merge join，则要求child输出的结果在join key上有序，若是child输出的output无序，则需要强制增加sort算子排序child的结果；enforcer是物理算子，作用是改变input group的物理属性；

三、Columbia查询优化器

Columbia优化器也是火山引擎的一种实现方式，我主要参考论文《EFFICIENCY IN THE COLUMBIA DATABASE QUERY OPTIMIZER》和这篇文章

3.1 Search Space（SSP）

3.1.1 muti-expr

SSP中由multi-expression（multi-expr)组成, 看名字就知道multi-expr能起代表多个expr的功能，multi-expr和expr都由Operator组成，multi-expr 输入是子group，expr的输入是子expr（这里的输入是指计算时数据的流向）；发明multi-expr的这个概念的作用主要是为了方便于算法在SSP中搜索最佳的计划；在构建SSP时，会将输入的查询AST拷贝到SSP中，生成一个与AST一一对应的结构；

operator
    |-> other operator
其中的operator转化成类似如下：
SSP (Search Space)
|-> groups (array)
       |-> m-exprs
              |-> operator (logical/physical)
              |-> input groups (array)

3.1.2 优化过程

Columbia查询优化器定义5种类型的Task去遍历查询AST，遍历的同时转换查询计划，将更多可能的查询计划加入SSP中，最后根据代价模型，找出代价最小的查询计划；五种任务分别是：

  • O_GROUP
  • O_EXPR
  • E_GROUP
  • APPLY_RULE

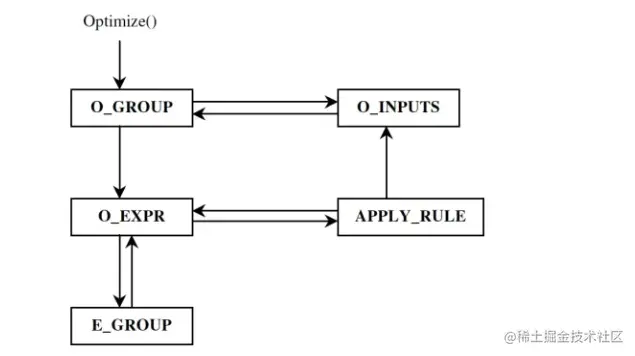

  • O_INPUTS 每执行一个任务，根据查询的AST和Rule都可能引入新的任务；关系图是：


3.1.3 总结

  • 开始在SSP中初始化basic group，每个group包含一个m-expr，与AST中的expr一一对应
  • 对root节点执行O_GROUP任务，会对group中的m-expr调用O_EXPR, 生成logical m-expr和physical m-expr；并优先对physical m-expr生成O_INPUT任务，优先得到physical plan（得到其cost），并用得到的cost更新SSP中的cost upper bound，帮助搜索过程快速剪枝；
  • 新生成logical m-expr会继续调用O_EXPR任务，生成更多的logical m-expr和physical m-expr，在SSP中扩展出更多的表达式，丰富SSP空间；扩展方式主要有：在现有的group中增加m-expr，或者生成新的group加入SSP空间中
  • 生成过程中，针对每一个节点（subplan）都会生成一个winner，并且返回上层汇总，最终ROOT汇总出全局的最优解；
