背景
SortedSetDocValues和BinaryDocValues的关系就像SortedNumericDocValues和NumericDocValues的关系一样。每个doc最多只能有一个同名的BinaryDocValues，但是可以有多个同名的SortedSetDocValues：
public class DocValueDemo {
public static void main(String[] args) throws IOException {
Directory directory = FSDirectory.open(new File("D:\\code\\lucene-9.1.0-learning\\data").toPath());
WhitespaceAnalyzer analyzer = new WhitespaceAnalyzer();
IndexWriterConfig indexWriterConfig = new IndexWriterConfig(analyzer);
indexWriterConfig.setUseCompoundFile(false);
IndexWriter indexWriter = new IndexWriter(directory, indexWriterConfig);
// BinaryDocValuesField最多只能一个，存储二进制
document.add(new BinaryDocValuesField("name", new BytesRef("zjc".getBytes(StandardCharsets.UTF_8))));
// SortedSetDocValuesField可以有多个，存储二进制
document.add(new SortedSetDocValuesField("address", new BytesRef("hangzhou".getBytes(StandardCharsets.UTF_8))));
document.add(new SortedSetDocValuesField("address", new BytesRef("beijing".getBytes(StandardCharsets.UTF_8))));
document.add(new SortedSetDocValuesField("address", new BytesRef("shanghai".getBytes(StandardCharsets.UTF_8))));
indexWriter.addDocument(document);
indexWriter.flush();
indexWriter.commit();
indexWriter.close();
}
}
前置知识
本文涉及到的一些知识在之前的文章中都做了详细的介绍，后续碰到不会重复介绍。
- DirectMonotonicWriter：用来压缩存储单调递增的long集合，详见《多值编码压缩算法》
- BytesRefHash：存储字符串，并且按字符串出现的顺序分配唯一的id，相同的字符串不会重复存储，BytesRefHash的具体介绍详见《内存中倒排信息的构建》
- NumericDocValues：存储每个value的id存储方案和NumericDocValues一样，详见《DocValues-NumericDocValues》
- SortedNumericDocValues：SortedSetDocValues中存储每个doc拥有的SortedSetDocValues个数的方案和SortedNumericDocValues一样。《DocValues-SortedNumericDocValues》
- SortedDocValues：如果每个doc最多只有一个SortedSetDocValues，则存储方案和SortedDocValues一样。《DocValues-SortedDocValues》
存储方案
SortedSetDocValues的存储方案都是借助了其他的几种DocValues的存储方案：
- 所有value的编号的存储使用NumericDocValues的存储方案。
- 每个doc拥有的SortedSetDocValues的个数使用SortedNumericDocValues的存储方案。
- 所有value的存储使用SortedDocValues的存储方案。
文件格式
dvm

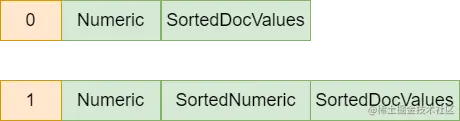

整体结构
字段详解
- IsSingleValue：标记是否所有的doc最多只有一个SortedSetDocValues。dvm根据这个标记有两种格式，区别是是否需要存储每个doc拥有的SortedSetDocValues的个数。
- Numeric：使用和NumericDocValues一样的存储结构来存储每个value的id
- SortedDocValues：使用和SortedDocValues一样的存储结构来存储每个value
- SortedNumeric：使用和SortedNumericDocValues一样的存储结构来存储每个doc的value个数
dvd

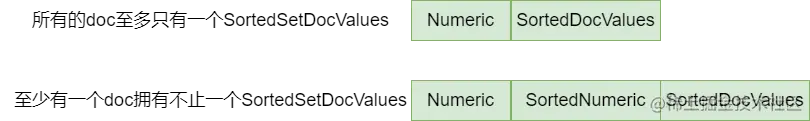

整体结构
字段详解
- Numeric：使用和NumericDocValues一样的存储结构来存储每个value的id
- SortedDocValues：使用和SortedDocValues一样的存储结构来存储每个value
- SortedNumeric：使用和SortedNumericDocValues一样的存储结构来存储每个doc的value个数
源码解析
构建
数据收集
SortedSetDocValues的数据收集和SortedDocValues的逻辑非常像，SortedSetDocValues多了需要记录每个doc的value个数。
SortedSetDocValuesWriter
class SortedSetDocValuesWriter extends DocValuesWriter<SortedSetDocValues> {
// 存储所有的value，并按出现顺序为每一个value分配一个唯一的id
final BytesRefHash hash;
// 临时存储id
private final PackedLongValues.Builder pending;
// 一个doc对应几个id
private PackedLongValues.Builder pendingCounts;
// 出现这个字段的docID
private final DocsWithFieldSet docsWithField;
private final Counter iwBytesUsed;
private long bytesUsed;
private final FieldInfo fieldInfo;
private int currentDoc = -1;
private int[] currentValues = new int[8];
private int currentUpto;
private int maxCount;
private PackedLongValues finalOrds;
private PackedLongValues finalOrdCounts;
// 按value自然排序得到的id集合
private int[] finalSortedValues;
// 下标是id，值是id对应的value 排第几
private int[] finalOrdMap;
SortedSetDocValuesWriter(FieldInfo fieldInfo, Counter iwBytesUsed, ByteBlockPool pool) {
this.fieldInfo = fieldInfo;
this.iwBytesUsed = iwBytesUsed;
hash =
new BytesRefHash(
pool,
BytesRefHash.DEFAULT_CAPACITY,
new DirectBytesStartArray(BytesRefHash.DEFAULT_CAPACITY, iwBytesUsed));
pending = PackedLongValues.packedBuilder(PackedInts.COMPACT);
docsWithField = new DocsWithFieldSet();
bytesUsed =
pending.ramBytesUsed()
+ docsWithField.ramBytesUsed()
+ RamUsageEstimator.sizeOf(currentValues);
iwBytesUsed.addAndGet(bytesUsed);
}
public void addValue(int docID, BytesRef value) {
if (value == null) { // value不能为null
throw new IllegalArgumentException(
"field \"" + fieldInfo.name + "\": null value not allowed");
}
if (value.length > (BYTE_BLOCK_SIZE - 2)) { // value不能超出限制
throw new IllegalArgumentException(
"DocValuesField \""
+ fieldInfo.name
+ "\" is too large, must be <= "
+ (BYTE_BLOCK_SIZE - 2));
}
// 如果当前doc已经处理结束了
if (docID != currentDoc) {
finishCurrentDoc();
currentDoc = docID;
}
// 为当前doc新增一个value
addOneValue(value);
updateBytesUsed();
}
private void finishCurrentDoc() {
if (currentDoc == -1) {
return;
}
// currentValues中存储的id，id是按出现顺序分配的，这里对id进行排序，只是为了去重
Arrays.sort(currentValues, 0, currentUpto);
int lastValue = -1;
int count = 0;
for (int i = 0; i < currentUpto; i++) { // 去重
int termID = currentValues[i];
if (termID != lastValue) {
pending.add(termID);
count++;
}
lastValue = termID;
}
// 记录每个doc的SortedSetDocValues个数
if (pendingCounts != null) {
pendingCounts.add(count);
} else if (count != 1) { // 如果是第一个doc的SortedSetDocValues个数超过1
// 初始化pendingCounts
pendingCounts = PackedLongValues.deltaPackedBuilder(PackedInts.COMPACT);
for (int i = 0; i < docsWithField.cardinality(); ++i) { // 这个doc之前的都是1
pendingCounts.add(1);
}
pendingCounts.add(count);
}
maxCount = Math.max(maxCount, count);
currentUpto = 0;
docsWithField.add(currentDoc);
}
private void addOneValue(BytesRef value) {
int termID = hash.add(value);
if (termID < 0) { // 如果当前value出现过，直接获取id
termID = -termID - 1;
} else {
iwBytesUsed.addAndGet(2 * Integer.BYTES);
}
if (currentUpto == currentValues.length) { // currentValues扩容
currentValues = ArrayUtil.grow(currentValues, currentValues.length + 1);
iwBytesUsed.addAndGet((currentValues.length - currentUpto) * Integer.BYTES);
}
// 存储id
currentValues[currentUpto] = termID;
currentUpto++;
}
private void updateBytesUsed() {
final long newBytesUsed =
pending.ramBytesUsed()
+ (pendingCounts == null ? 0 : pendingCounts.ramBytesUsed())
+ docsWithField.ramBytesUsed()
+ RamUsageEstimator.sizeOf(currentValues);
iwBytesUsed.addAndGet(newBytesUsed - bytesUsed);
bytesUsed = newBytesUsed;
}
@Override
SortedSetDocValues getDocValues() {
if (finalOrds == null) {
assert finalOrdCounts == null && finalSortedValues == null && finalOrdMap == null;
finishCurrentDoc();
int valueCount = hash.size();
finalOrds = pending.build();
finalOrdCounts = pendingCounts == null ? null : pendingCounts.build();
finalSortedValues = hash.sort();
finalOrdMap = new int[valueCount];
}
for (int ord = 0; ord < finalOrdMap.length; ord++) {
finalOrdMap[finalSortedValues[ord]] = ord;
}
return getValues(
finalSortedValues, finalOrdMap, hash, finalOrds, finalOrdCounts, maxCount, docsWithField);
}
private SortedSetDocValues getValues(
int[] sortedValues,
int[] ordMap,
BytesRefHash hash,
PackedLongValues ords,
PackedLongValues ordCounts,
int maxCount,
DocsWithFieldSet docsWithField) {
if (ordCounts == null) {
return DocValues.singleton(
new BufferedSortedDocValues(hash, ords, sortedValues, ordMap, docsWithField.iterator()));
} else {
return new BufferedSortedSetDocValues(
sortedValues, ordMap, hash, ords, ordCounts, maxCount, docsWithField.iterator());
}
}
@Override
public void flush(SegmentWriteState state, Sorter.DocMap sortMap, DocValuesConsumer dvConsumer)
throws IOException {
final int valueCount = hash.size();
final PackedLongValues ords;
final PackedLongValues ordCounts;
final int[] sortedValues;
final int[] ordMap;
if (finalOrds == null) {
assert finalOrdCounts == null && finalSortedValues == null && finalOrdMap == null;
finishCurrentDoc();
ords = pending.build();
ordCounts = pendingCounts == null ? null : pendingCounts.build();
sortedValues = hash.sort();
ordMap = new int[valueCount];
for (int ord = 0; ord < valueCount; ord++) {
ordMap[sortedValues[ord]] = ord;
}
} else {
ords = finalOrds;
ordCounts = finalOrdCounts;
sortedValues = finalSortedValues;
ordMap = finalOrdMap;
}
final DocOrds docOrds;
if (sortMap != null) {
docOrds =
new DocOrds(
state.segmentInfo.maxDoc(),
sortMap,
getValues(sortedValues, ordMap, hash, ords, ordCounts, maxCount, docsWithField),
PackedInts.FASTEST);
} else {
docOrds = null;
}
dvConsumer.addSortedSetField(
fieldInfo,
new EmptyDocValuesProducer() {
@Override
public SortedSetDocValues getSortedSet(FieldInfo fieldInfoIn) {
if (fieldInfoIn != fieldInfo) {
throw new IllegalArgumentException("wrong fieldInfo");
}
final SortedSetDocValues buf =
getValues(sortedValues, ordMap, hash, ords, ordCounts, maxCount, docsWithField);
if (docOrds == null) {
return buf;
} else {
return new SortingSortedSetDocValues(buf, docOrds);
}
}
});
}
}
持久化
SortedSetDocValues的持久化都是在其他几种DocValues的基础上，所以在实现上也都是调用之前我们介绍的方法。
SortedSetDocValues持久化先判断所有的doc是否最多只有一个SortedSetDocValues，如果是，则逻辑和存储SortedDocValues一样。否则使用SortedNumericDocValues来存储每个doc的SortedSetDocValues个数，然后使用SortedDocValues来存储。
public void addSortedSetField(FieldInfo field, DocValuesProducer valuesProducer)
throws IOException {
meta.writeInt(field.number);
meta.writeByte(Lucene90DocValuesFormat.SORTED_SET);
if (isSingleValued(valuesProducer.getSortedSet(field))) { // 如果没有doc存在多个SortedSetDocValues
// 记录一个标记，0表示所有的doc最多只有一个SortedSetDocValues
meta.writeByte((byte) 0);
// 和SortedDocValues一样的存储方式
doAddSortedField(
field,
new EmptyDocValuesProducer() {
@Override
public SortedDocValues getSorted(FieldInfo field) throws IOException {
return SortedSetSelector.wrap(
valuesProducer.getSortedSet(field), SortedSetSelector.Type.MIN);
}
});
return;
}
// 记录一个标记，1表示存在doc拥有不止一个SortedSetDocValues
meta.writeByte((byte) 1);
// 和SortedNumericDocValues一样的存储方式存储每个doc拥有的SortedSetDocValues个数
doAddSortedNumericField(
field,
new EmptyDocValuesProducer() {
@Override
public SortedNumericDocValues getSortedNumeric(FieldInfo field) throws IOException {
SortedSetDocValues values = valuesProducer.getSortedSet(field);
return new SortedNumericDocValues() {
long[] ords = LongsRef.EMPTY_LONGS;
int i, docValueCount;
@Override
public long nextValue() throws IOException {
return ords[i++];
}
@Override
public int docValueCount() {
return docValueCount;
}
@Override
public boolean advanceExact(int target) throws IOException {
throw new UnsupportedOperationException();
}
@Override
public int docID() {
return values.docID();
}
@Override
public int nextDoc() throws IOException {
int doc = values.nextDoc();
if (doc != NO_MORE_DOCS) {
docValueCount = 0;
for (long ord = values.nextOrd();
ord != SortedSetDocValues.NO_MORE_ORDS;
ord = values.nextOrd()) {
ords = ArrayUtil.grow(ords, docValueCount + 1);
ords[docValueCount++] = ord;
}
i = 0;
}
return doc;
}
@Override
public int advance(int target) throws IOException {
throw new UnsupportedOperationException();
}
@Override
public long cost() {
return values.cost();
}
};
}
});
addTermsDict(valuesProducer.getSortedSet(field));
}
读取
读取逻辑就是构建的反操作：
private SortedSetEntry readSortedSet(IndexInput meta) throws IOException {
SortedSetEntry entry = new SortedSetEntry();
byte multiValued = meta.readByte();
switch (multiValued) {
case 0: // SortedDocValues的结构
entry.singleValueEntry = readSorted(meta);
return entry;
case 1:
break;
default:
throw new CorruptIndexException("Invalid multiValued flag: " + multiValued, meta);
}
entry.ordsEntry = new SortedNumericEntry();
// SortedNumericDocValues的格式存储的每个doc的SortedSetDocValues的个数
readSortedNumeric(meta, entry.ordsEntry);
entry.termsDictEntry = new TermsDictEntry();
// SortedDocValues的格式存储所有的value
readTermDict(meta, entry.termsDictEntry);
return entry;
}
public SortedSetDocValues getSortedSet(FieldInfo field) throws IOException {
SortedSetEntry entry = sortedSets.get(field.name);
if (entry.singleValueEntry != null) {
return DocValues.singleton(getSorted(entry.singleValueEntry));
}
final SortedNumericDocValues ords = getSortedNumeric(entry.ordsEntry);
return new BaseSortedSetDocValues(entry, data) {
int i = 0;
int count = 0;
boolean set = false;
@Override
public long nextOrd() throws IOException {
if (set == false) {
set = true;
i = 0;
count = ords.docValueCount();
}
if (i++ == count) {
return NO_MORE_ORDS;
}
return ords.nextValue();
}
@Override
public boolean advanceExact(int target) throws IOException {
set = false;
return ords.advanceExact(target);
}
@Override
public int docID() {
return ords.docID();
}
@Override
public int nextDoc() throws IOException {
set = false;
return ords.nextDoc();
}
@Override
public int advance(int target) throws IOException {
set = false;
return ords.advance(target);
}
@Override
public long cost() {
return ords.cost();
}
};
}
总结
到这里，5种DocValues我们都已经介绍完毕了，至于DocValues怎么使用，我们后面到了搜索部分的时候再来介绍。
