0. 前提引入

在各种流传甚广的 C 语言宝典里一般都有这么一条神秘的规则，不能返回局部变量：

int * func(void) {
    int num = 1234;
    return #
}

函数返回后，函数的栈帧即被销毁，引用了被销毁位置的内存轻则数据错乱，重则 segmentation fault。

经过了八十一难，终于成为了 C 语言绝世高手，还是逃不过复杂的堆上对象引用关系导致的 dangling pointer： 图片 当 B 被 free 掉之后，应用程序依然可能会使用指向 B 的指针，这是比较典型的 dangling pointer 问题。

依赖人去处理这些问题是不科学，不合理的。C 和 C++ 程序员已经被折磨了数十年，不应该再重蹈覆辙了。

本章阅读前建议先阅读Go 内存分配，本章涉及一些内存分配的问题

1. 垃圾回收概述

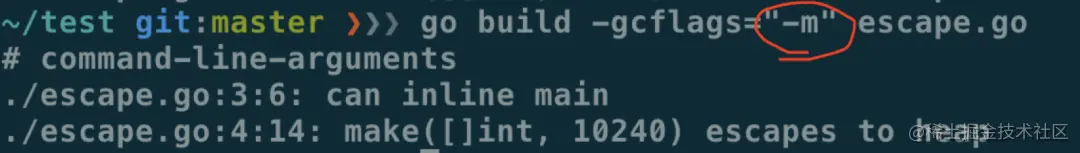

在传统编程语言中我们需要关注对象的分配位置，要自己去选择对象分配在堆还是栈上，但在 Go 这门有 GC 的语言中，集成了逃逸分析功能，帮助我们自动判断对象应该在堆上还是栈上，可以使用 go build -gcflags="-m" 来观察逃逸分析的结果：

package main

func main() {
    var m = make([]int, 10240)
    println(m[0])
}

较大的对象也会被放在堆上 图片 可以看到发生了逃逸

若对象被分配在栈上，其管理成本较低，通过挪动栈顶寄存器就可以实现对象的分配和释放。若分配在堆上，则要经历层层的内存申请过程。但这些流程对用户都是透明的，编写代码时我们并不需要在意它。需要优化时，才需要研究具体的逃逸分析规则。

逃逸分析与垃圾回收结合在一起，极大地解放了程序员们的心智，在编写代码时，似乎再也没必要去担心内存的分配和释放问题了。

然而一切抽象皆有成本，这个成本要么花在编译期，要么花在运行期。

GC 这种方案是选择在运行期来解决问题，不过在极端场景下 GC 本身引起的问题依然是令人难以忽视的： 图片 GC 使用了 90% 以上的 CPU 资源

上图的场景是在内存中缓存了上亿的 kv，这时 GC 使用的 CPU 甚至占到了总 CPU 占用的 90% 以上。简单粗暴地在内存中缓存对象，到头来发现 GC 成为了 CPU 杀手。吃掉了大量的服务器资源，这显然不是我们期望的结果。

2. 内存管理的三个参与者

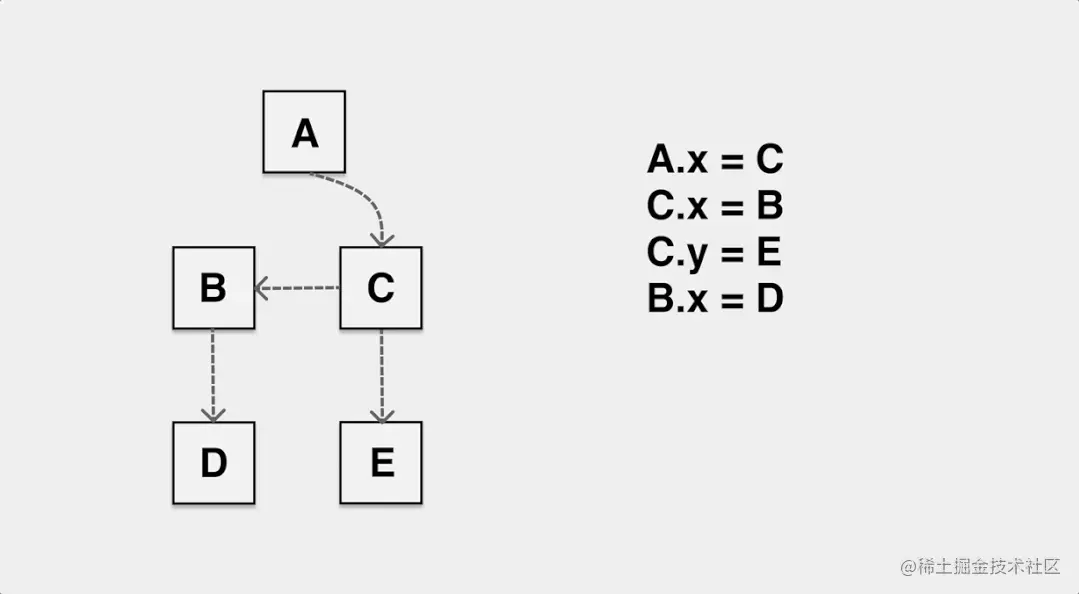

  • mutator 即我们的应用，我们将堆上的对象看作一个图，跳出应用来看的话，应用的代码就是在不停地修改这张堆对象图里的指向关系。下面的图可以帮我们理解 mutator 对堆上的对象的影响： 图片
  • allocator 内存分配器，应用需要内存时要向 allocator 申请。allocator 要维护好内存分配的数据结构，多线程分配器要考虑高并发场景下锁的影响，并针对性地进行设计以降低锁冲突。
  • collector 垃圾回收器。死掉的堆对象，不用的堆内存由 collector 回收，最终归还给OS。扫描内存中存活的堆对象，扫描完成后，未被扫描到的对象就是无法访问的堆上垃圾，需要将其占用内存回收掉。

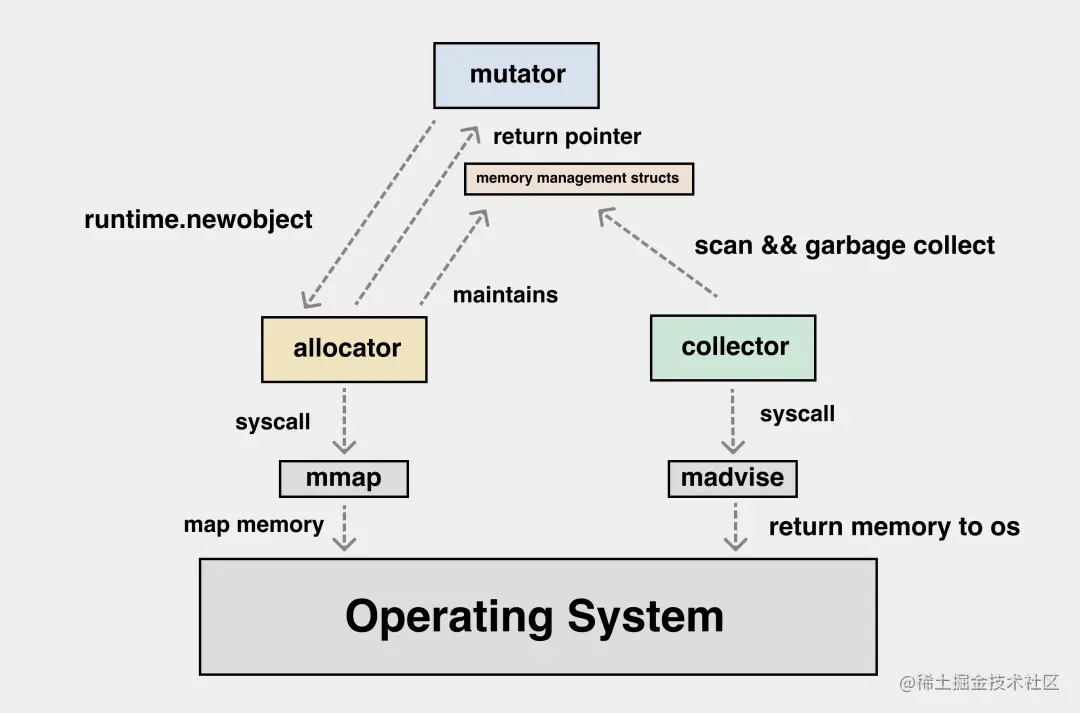

三者的交互过程可以用下图来表示： 图片

3. 分配内存

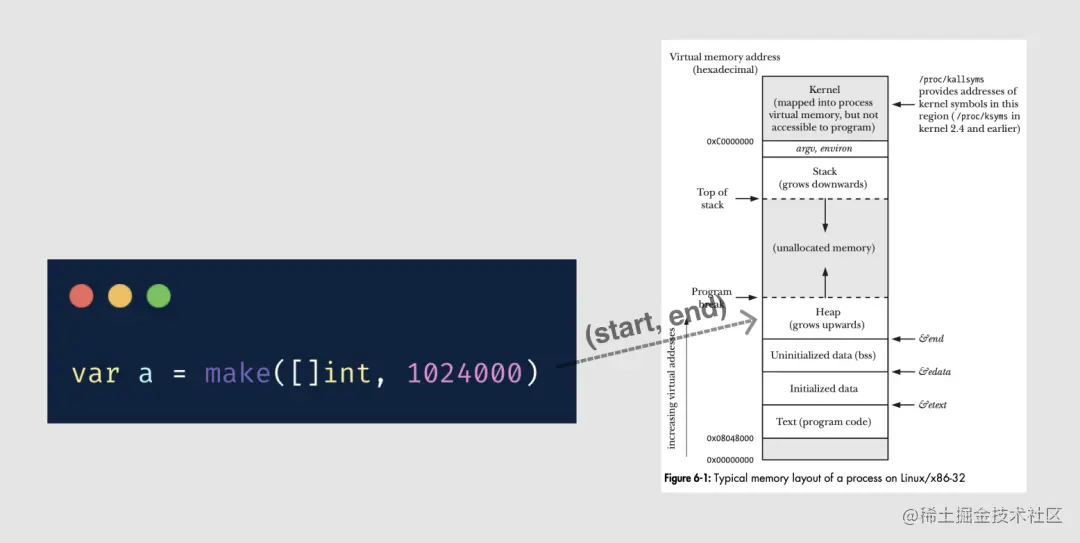

应用程序使用 mmap 向 OS 申请内存，操作系统提供的接口较为简单，mmap 返回的结果是连续的内存区域。

mutator 申请内存是以应用视角来看问题，我需要的是某一个 struct，某一个 slice 对应的内存，这与从操作系统中获取内存的接口之间还有一个鸿沟。需要由 allocator 进行映射与转换，将以“块”来看待的内存与以“对象”来看待的内存进行映射：


应用代码中的对象与内存间怎么做映射？

详情可见：Go 内存分配

4. 垃圾回收

Go 语言使用了并发标记与清扫算法作为其 GC 实现，并发标记清扫算法无法解决内存碎片问题，而 tcmalloc 恰好一定程度上缓解了内存碎片问题，两者配合使用相得益彰。

这并不是说 tcmalloc 完全没有内存碎片，不信你在代码里搜搜 max waste。

4.1 垃圾分类


语义垃圾，有些场景也被称为内存泄露

语义垃圾指从语法上可达(可以通过局部、全局变量被引用)的对象，但从语义上来讲他们是垃圾，垃圾回收器对此无能为力。

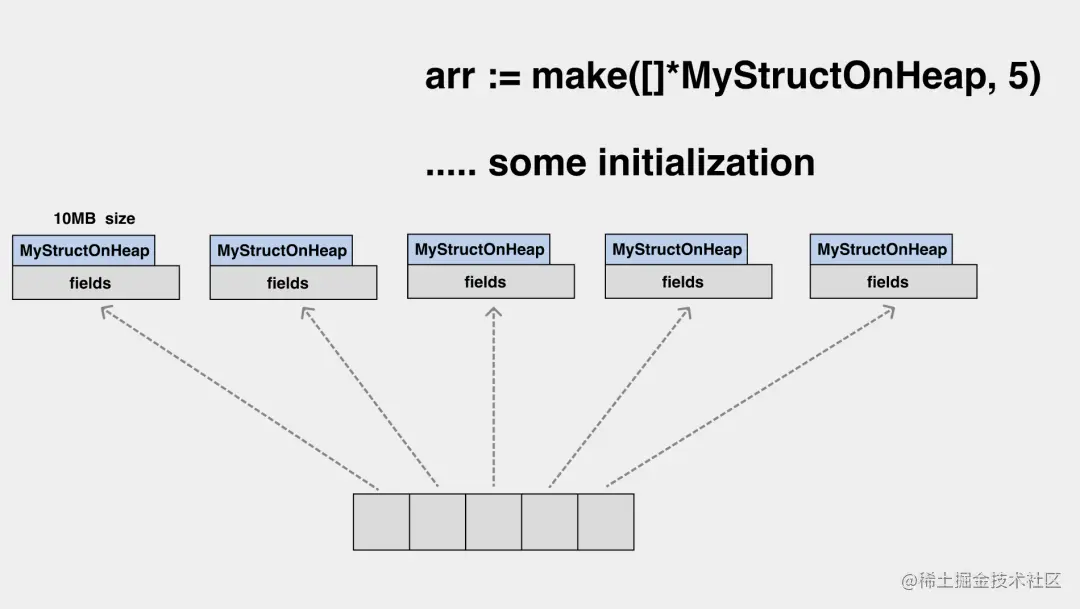

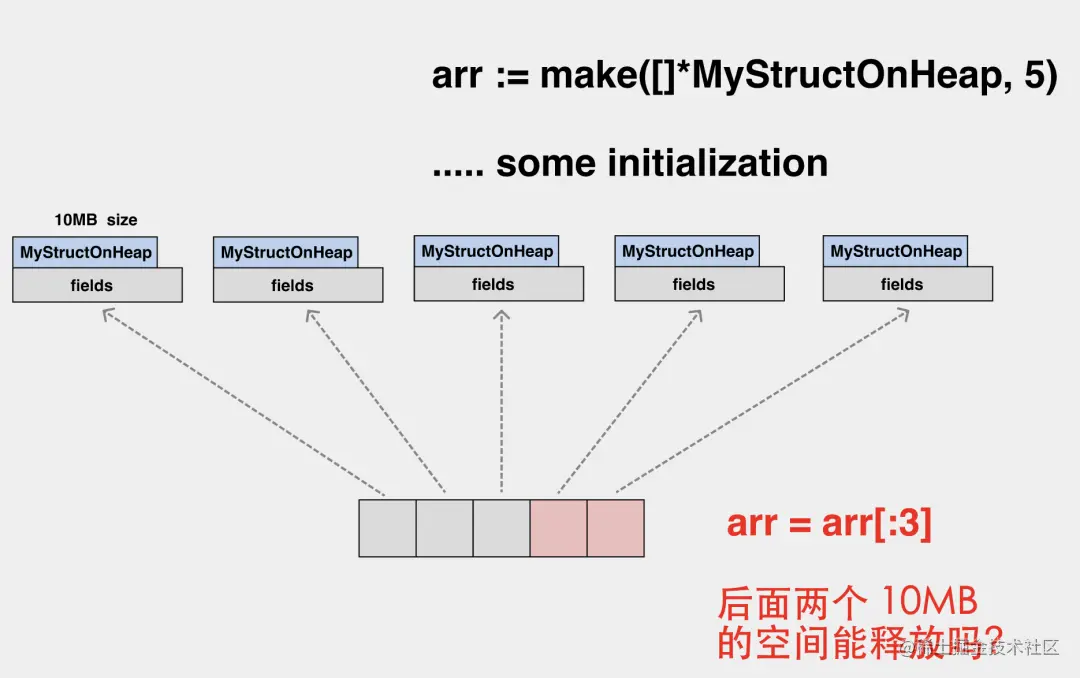

我们初始化一个 slice，元素均为指针，每个指针都指向了堆上 10MB 大小的一个对象。


当这个 slice 缩容时，底层数组的后两个元素已经无法再访问了，但其关联的堆上内存依然是无法释放的。

碰到类似的场景，需要在缩容前先将数组元素置为 nil。

语法垃圾

从语法上无法到达的对象，这些才是垃圾收集器主要的收集目标。

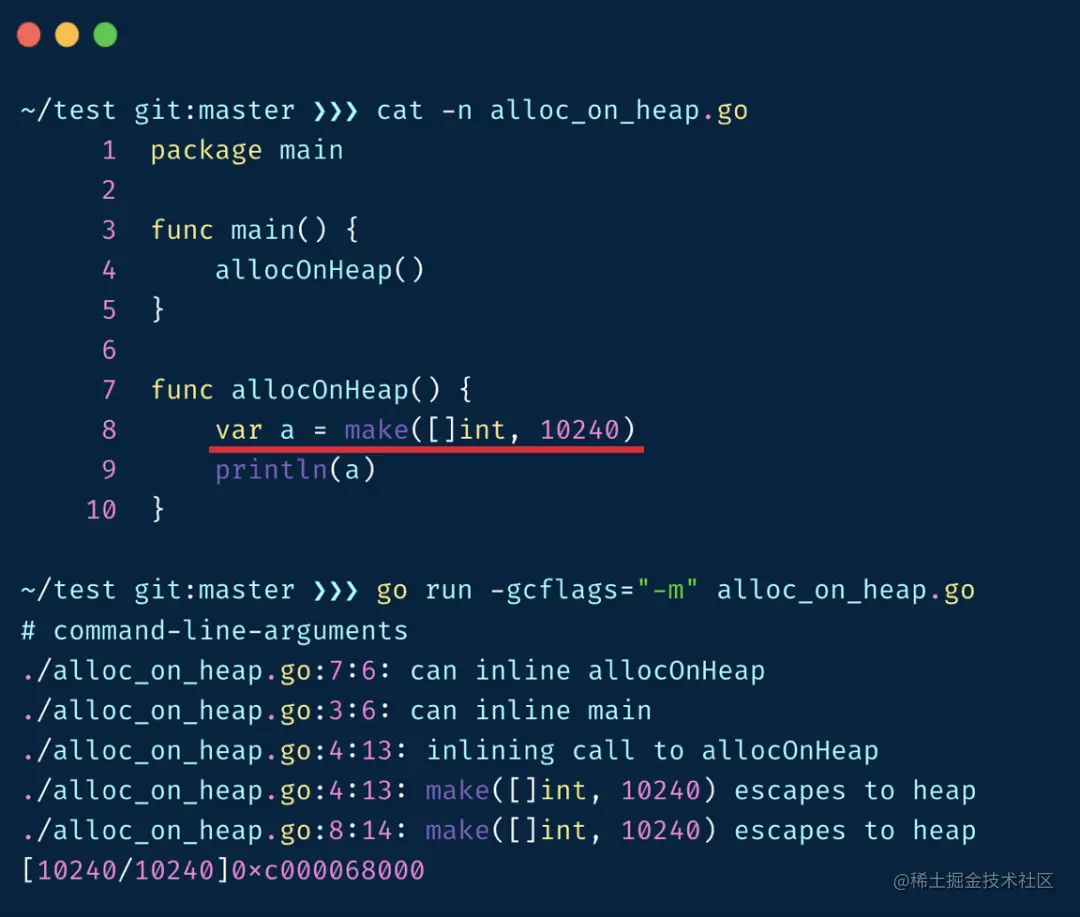

在 allocOnHeap 返回后，堆上的 a 无法访问，便成为了语法垃圾。

4.2 GC 流程

Go 的每一轮迭代几乎都会对 GC 做优化。

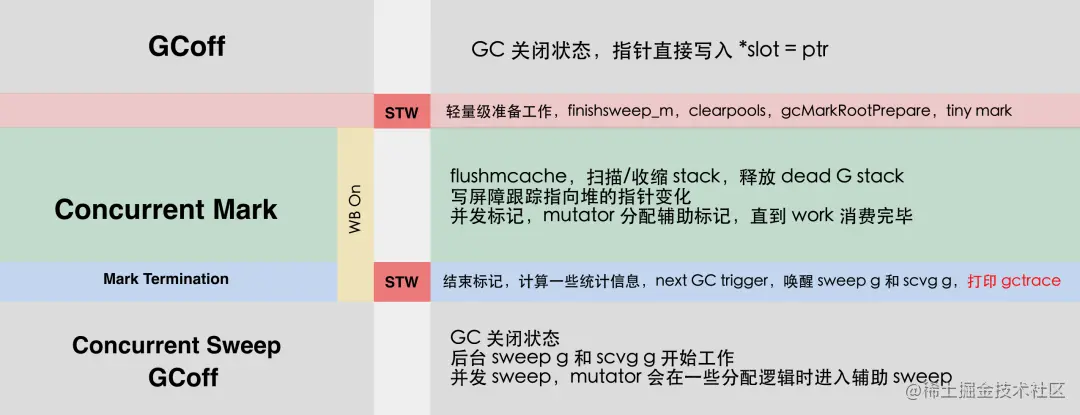

经过多次优化后，较新的 GC 流程如下图： 图片

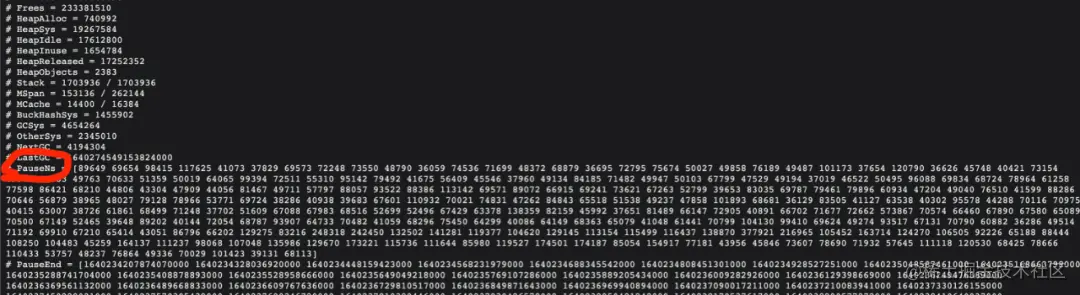

在并发标记前/终止时，有两个短暂的 stw，该 stw 可以使用 pprof 的 pauseNs 来观测，也可以直接采集到监控系统中： 图片 pauseNs 就是每次 stw 的时长

尽管官方声称 Go 的 stw 已经是亚毫秒级了，我们在高压力的系统中仍然能够看到毫秒级的 stw。

4.3 标记流程

Go 语言使用三色抽象作为其并发标记的实现，首先要理解三种颜色抽象：

  • 黑：已经扫描完毕，子节点扫描完毕。(gcmarkbits = 1，且在队列外)
  • 灰：已经扫描完毕，子节点未扫描完毕。(gcmarkbits = 1, 在队列内)
  • 白：未扫描，collector 不知道任何相关信息。

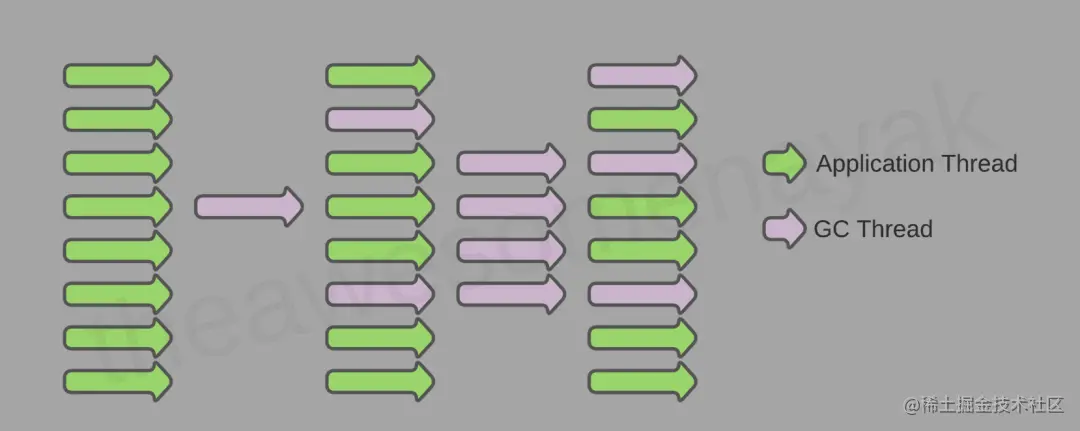

三色抽象主要是为了能让垃圾回收流程与应用流程并发执行，这样将对象扫描过程拆分为多个阶段，而不需要一次性完成整个扫描流程。 图片 GC 线程与应用线程大部分情况下是并发执行的

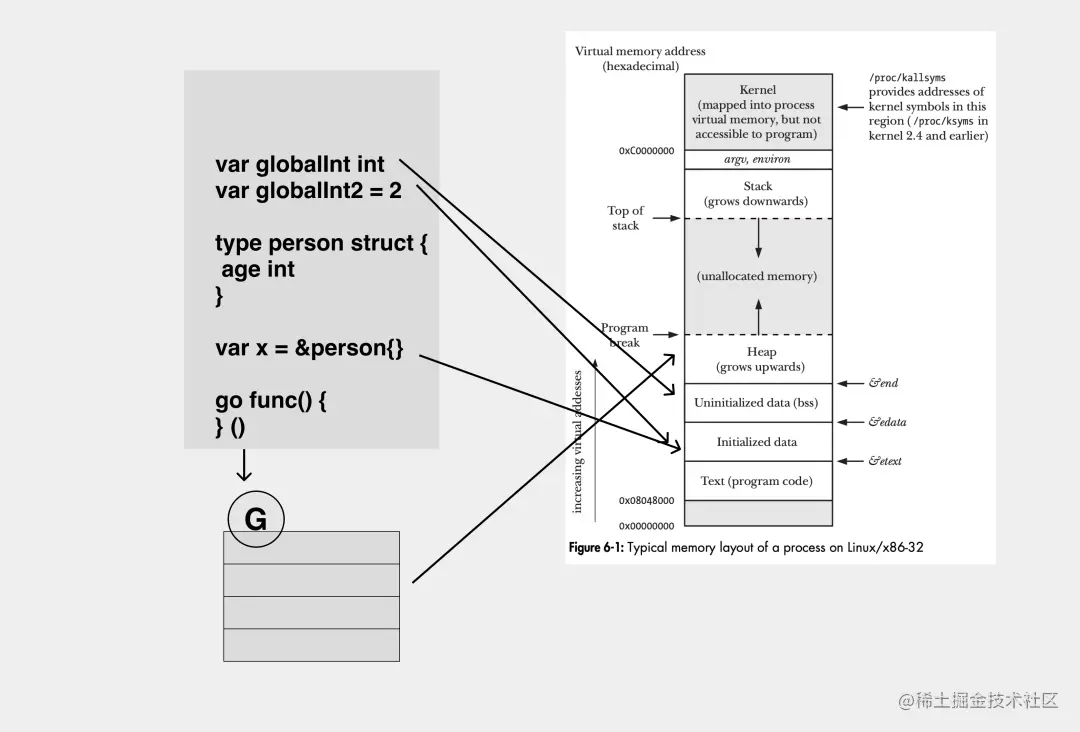

GC 扫描的起点是根对象，常见的根对象可以参见下图： 图片 所以在 Go 语言中，从根开始扫描的含义是从 .bss 段，.data 段以及 goroutine 的栈开始扫描，最终遍历整个堆上的对象树。

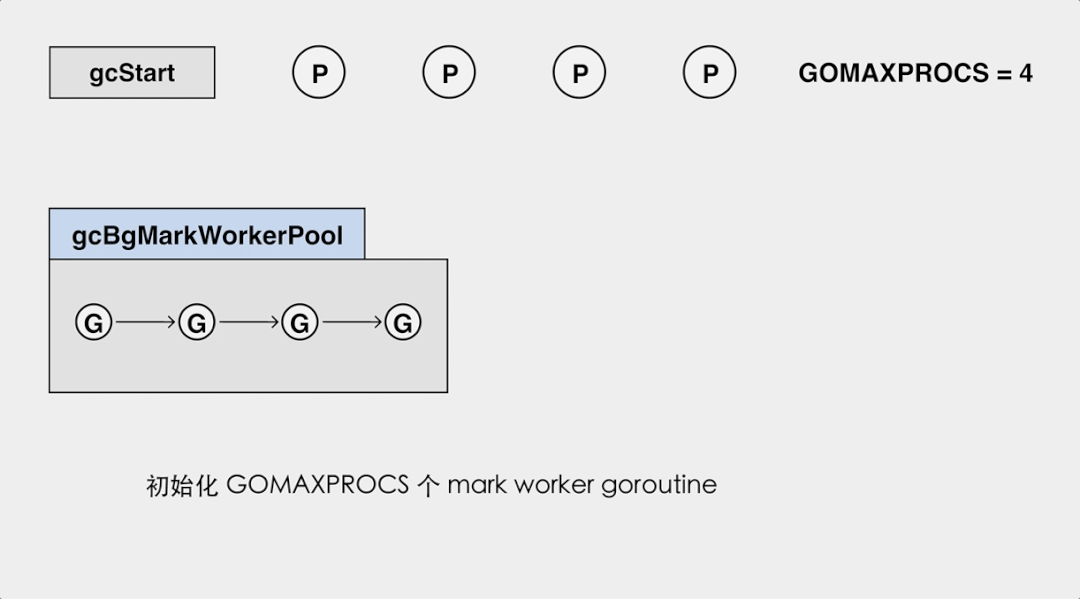

标记过程是一个广度优先的遍历过程，扫描节点，将节点的子节点推到任务队列中，然后递归扫描子节点的子节点，直到所有工作队列都被排空为止。 图片 两张内容比较多的图截出来了： image.png image.png 后台标记 worker 的工作过程

mark 阶段会将白色对象标记，并推进队列中变成灰色对象。我们可以看看 scanobject 的具体过程： 图片 在后台的 mark worker 执行对象扫描，并将 堆上的指针 push 到工作队列(gcw)

在标记过程中，gc mark worker 会一边从gcw中弹出对象，并将其子对象 push 到gcw中，如果工作队列满了，则要将一部分元素向全局队列转移。

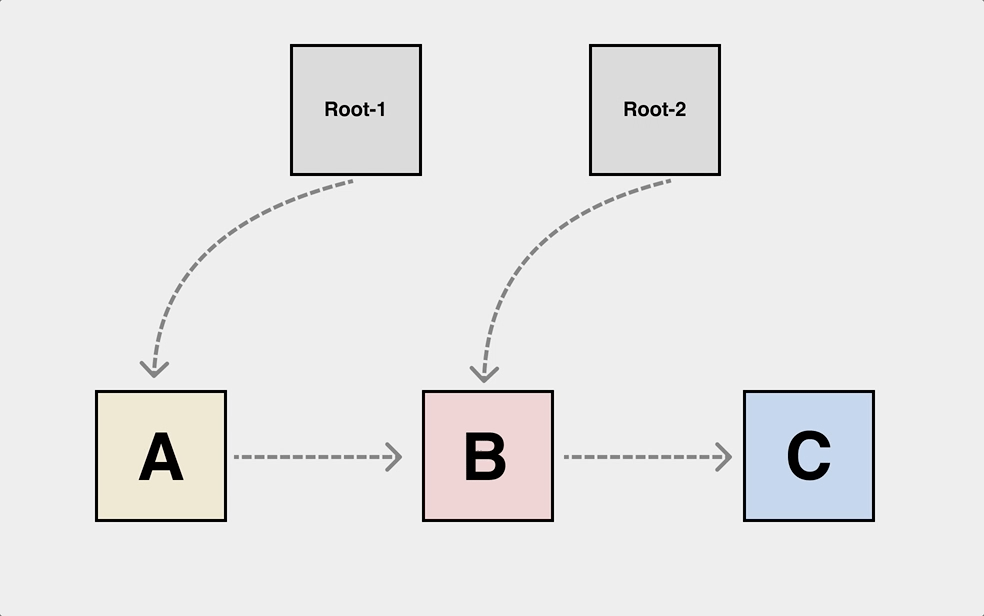

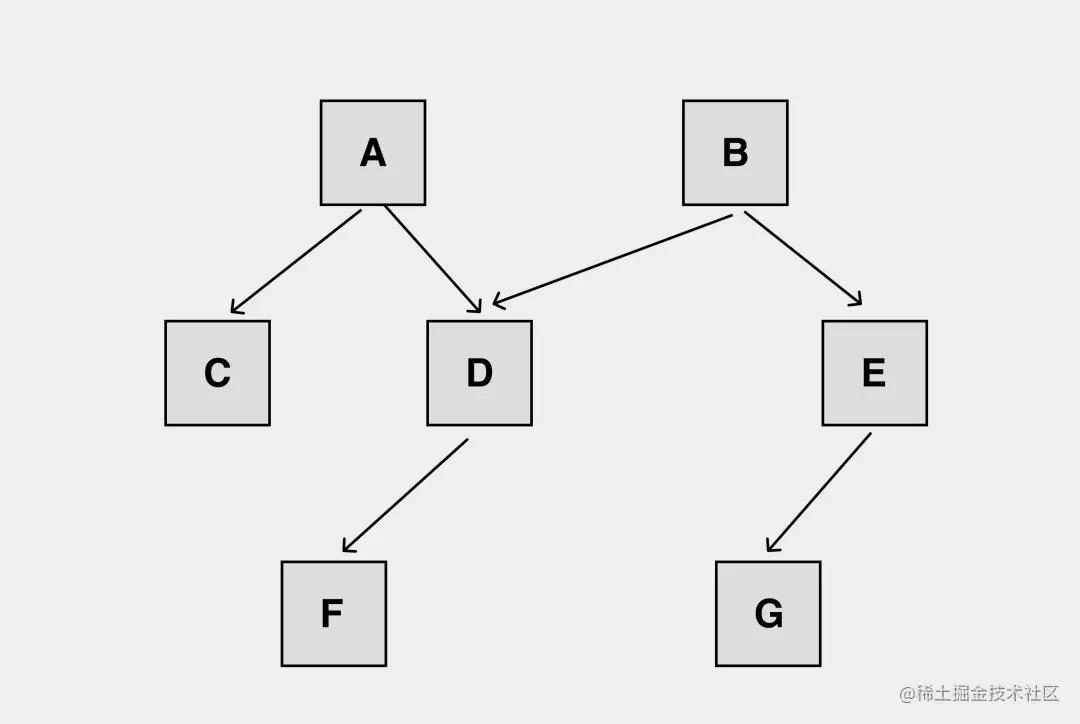

我们知道堆上对象本质上是图，会存储引用关系互相交叉的时候，在标记过程中也有简单的剪枝逻辑： 图片 如果两个后台 mark worker 分别从 A、B 这两个根开始标记，他们会重复标记 D 吗？

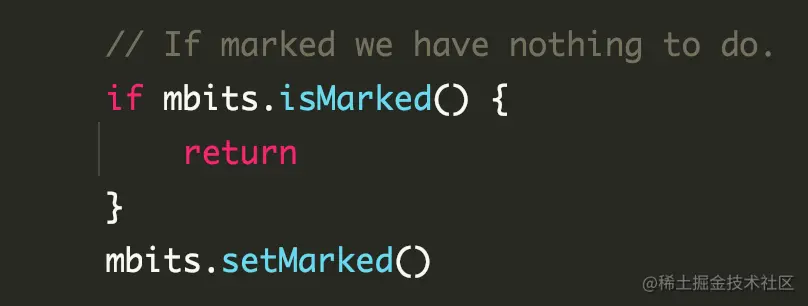

D 是 A 和 B 的共同子节点，在标记过程中自然会减枝，防止重复标记浪费计算资源： 图片

4.4 协助标记

当应用分配内存过快时，后台的 mark worker 无法及时完成标记工作，这时应用本身需要进行堆内存分配时，会判断是否需要适当协助 GC 的标记过程，防止应用因为分配过快发生 OOM。

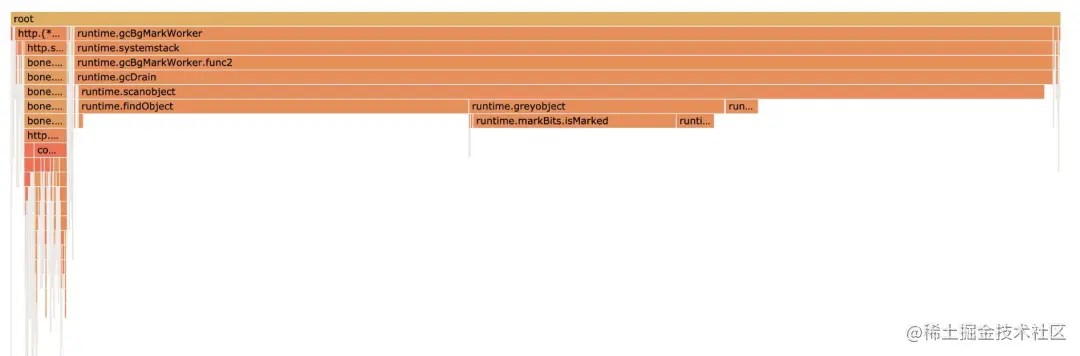

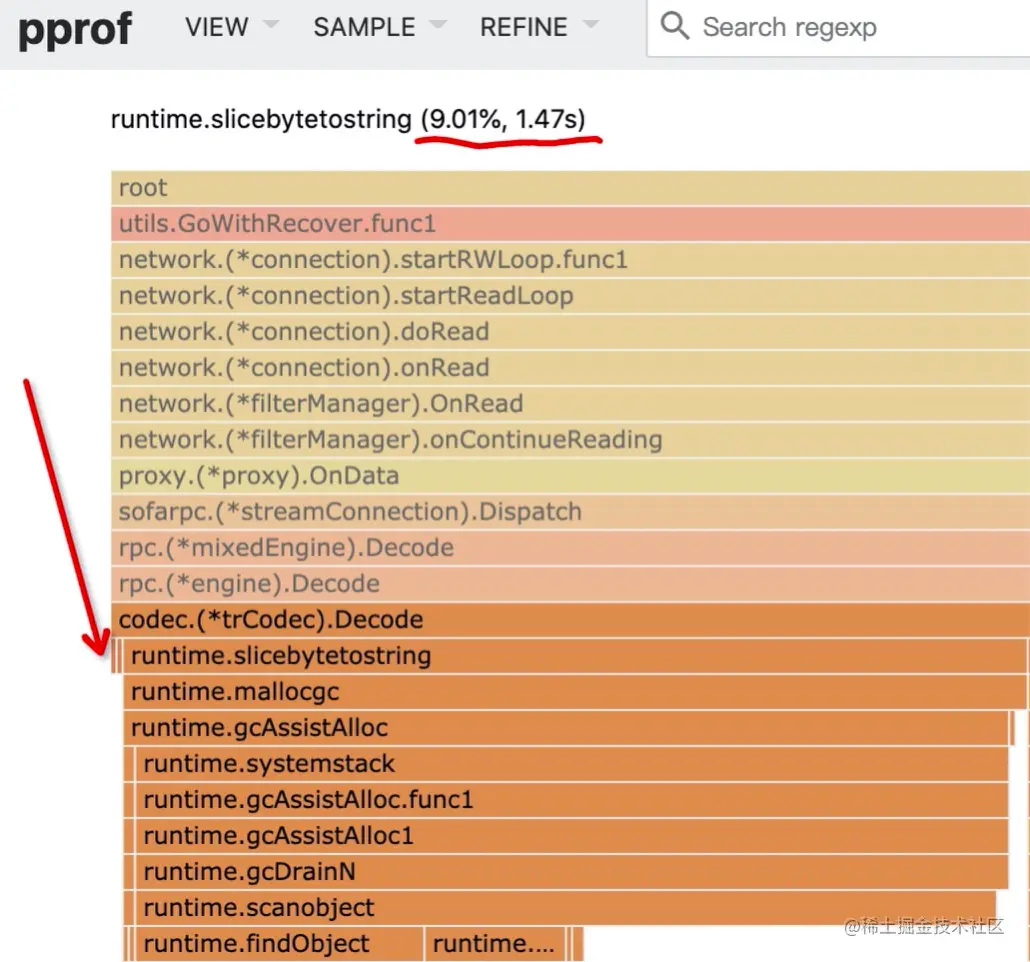

碰到这种情况时，我们会在火焰图中看到对应的协助标记的调用栈： 图片 协助标记会对应用的响应延迟产生影响，可以尝试降低应用的对象分配数量进行优化。

4.5 对象丢失问题

前面提到了 GC 协程与应用协程是并发执行的，在 GC 标记worker 工作期间，应用还会不断地修改堆上对象的引用关系，下面是一个典型的应用与 GC 同时执行时，由于应用对指针的变更导致对象漏标记，从而被 GC 误回收的情况。

如图所示，在 GC 标记过程中，应用动态地修改了 A 和 C 的指针，让 A 对象的内部指针指向了 B，C 的内部指针指向了 D，如果标记过程无法感知到这种变化，最终 B 对象在标记完成后是白色，会被错误地认作内存垃圾被回收。 图片 为了解决漏标，错标的问题，我们先需要定义三色不变性，如果我们的堆上对象的引用关系不管怎么修改，都能满足三色不变性，那么也不会发生对象丢失问题。

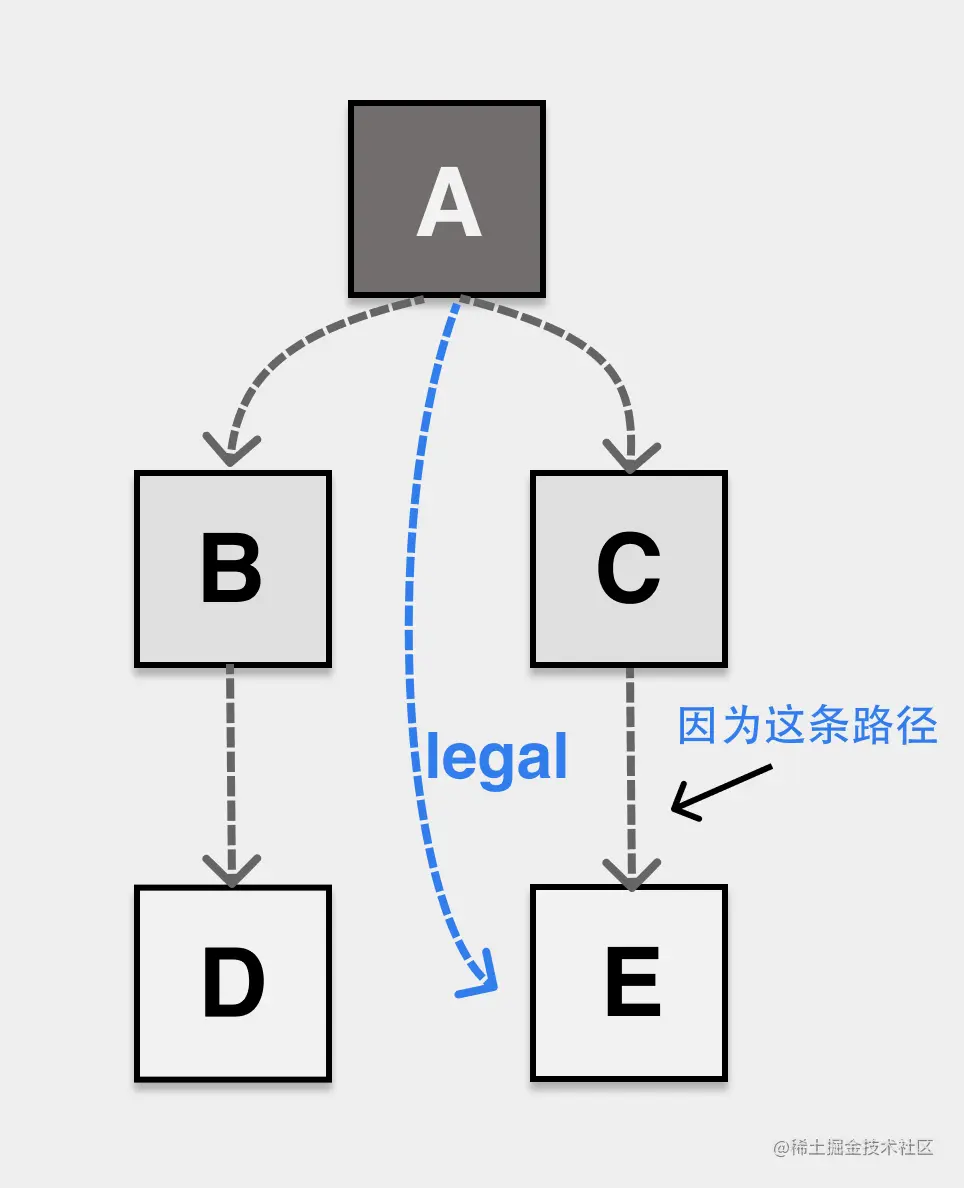

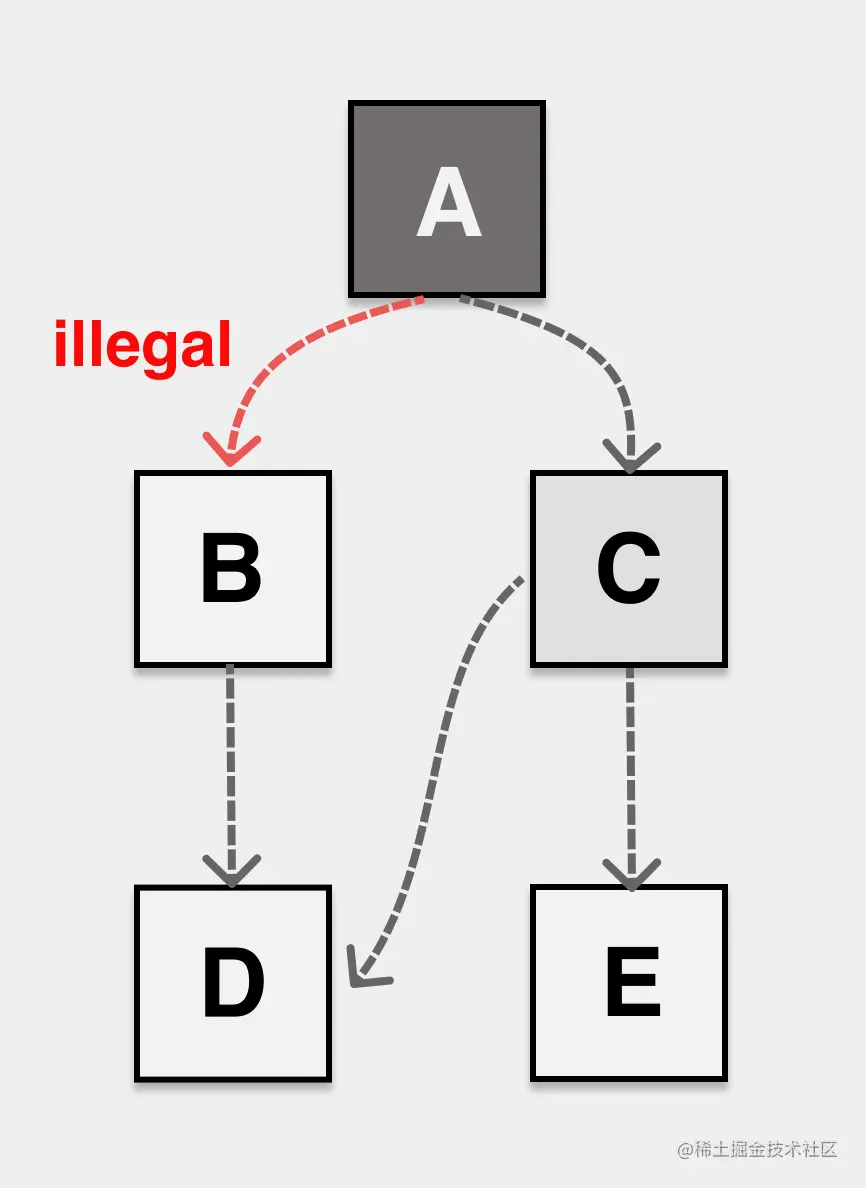

强三色不变性：禁止黑色对象指向白色对象。 图片 弱三色不变性：黑色对象可以指向白色对象，但指向的白色对象，必须有能从灰色对象可达的路径。 图片 无论应用在与 GC 并发执行期间如何修改堆上对象的关系，只要修改之后，堆上对象能满足任意一种不变性，就不会发生对象的丢失问题。

而实现强/弱三色不变性均需要引入屏障技术。在 Go 语言中，使用写屏障，即 write barrier 来解决上述问题。

4.6 write barrier

barrier 本质: 在指针前插入代码片段进行修改。

Go 语言的 GC 只有 write barrier，没有 read barrier。

在应用进入 GC 标记阶段前的 stw 阶段，会将全局变量 runtime.writeBarrier.enabled 修改为 true，这时所有的堆上指针修改操作在修改之前便会额外调用 runtime.gcWriteBarrier：

图片 在指针修改时被插入的 write barrier 函数调用

常见的 write barrier 有两种：

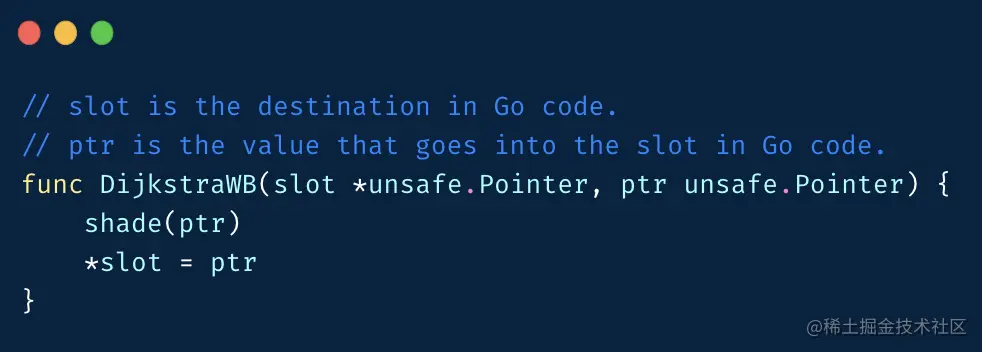

  • Dijistra 插入屏障：指针修改时，指向的新对象要标灰 图片

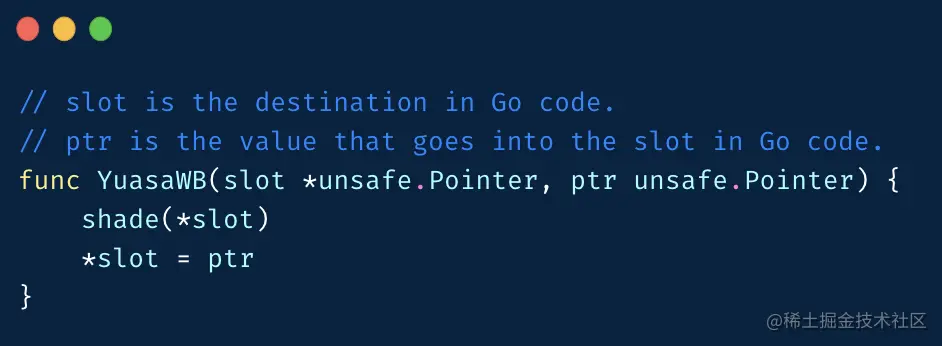

  • Yuasa 删除屏障：指针修改时，修改前指向的对象要标灰 图片

Go 的写屏障混合了上述两种屏障：

图片 如果 Go 语言的所有对象都在堆上分配，理论上我们只要选择 Dijistra 或者 Yuasa 中的任意一种，就可以实现强/弱三色不变性了，为什么要做这么复杂呢？

因为在 Go 语言中，由于栈上对象操作过于频繁，即使在标记执行阶段，栈上对象也是不开启写屏障的。如果我们只使用 Dijistra 或者只使用 Yuasa Barrier，都会有对象丢失的问题：

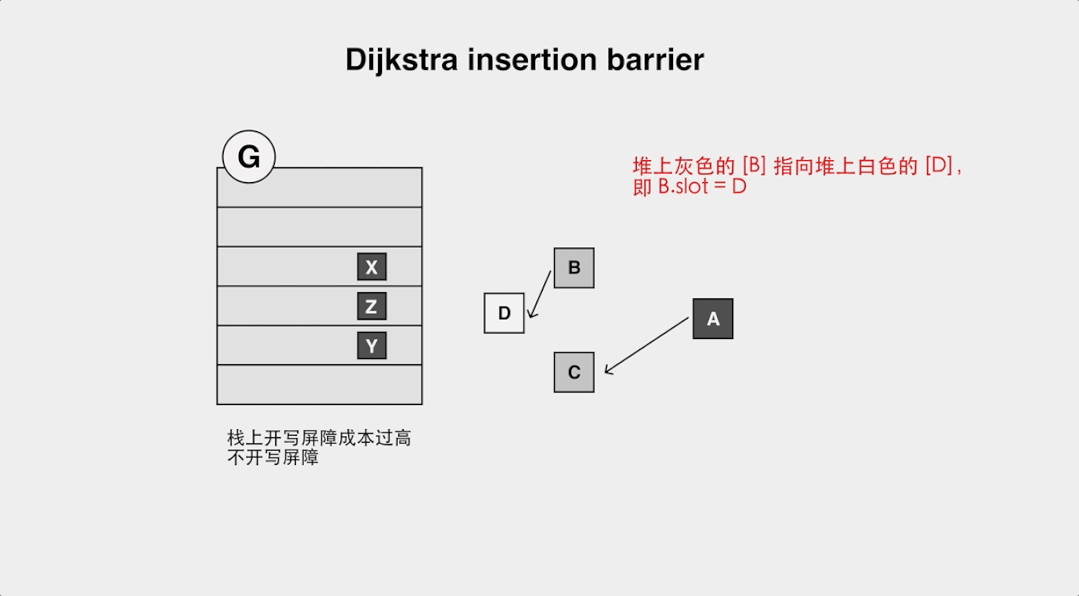

  • Dijistra 插入屏障 的对象丢失问题 图片

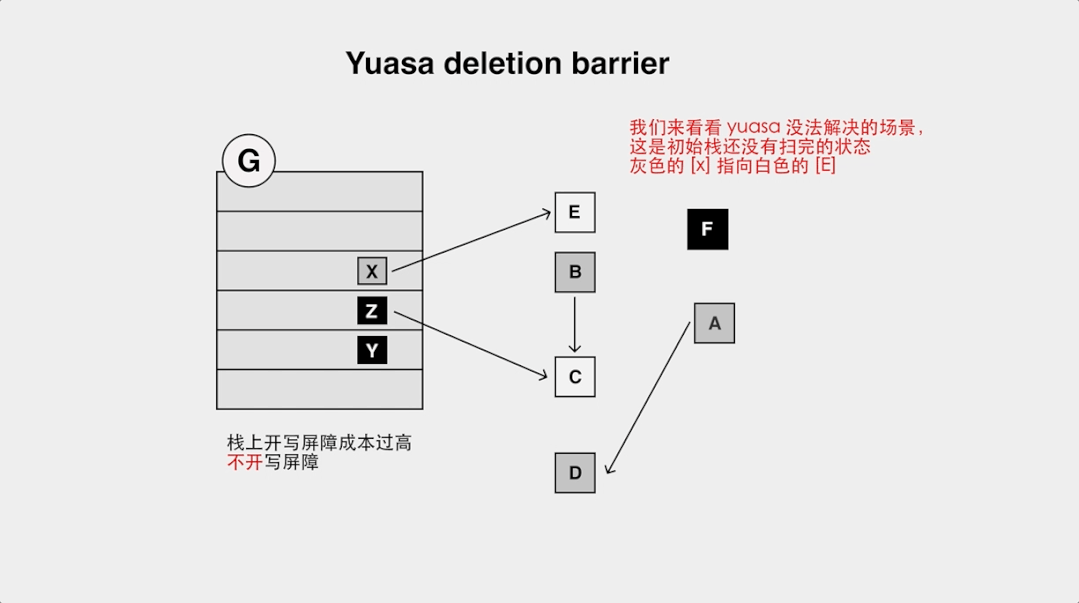

  • Yuasa 删除屏障 的对象丢失问题 图片
    早期 Go 只使用了 Dijistra 屏障，但因为有上述对象丢失问题，需要在第二个 stw 进行栈重扫。当 goroutine 数量较多时，会造成 stw 时间较长。

想要消除栈重扫，单独使用任意一种 barrier 都没法满足 Go 的要求，所以最新版本中 Go 使用混合屏障。

4.7 回收流程

进程启动时会有两个特殊 goroutine：

  • sweep.g：负责清扫死对象，合并相关的空闲页
  • scvg.g：负责向操作系统归还内存
(dlv) goroutines
* Goroutine 1 - User: ./int.go:22 main.main (0x10572a6) (thread 5247606)
  Goroutine 2 - User: /usr/local/go/src/runtime/proc.go:367 runtime.gopark (0x102e596) [force gc (idle) 455634h24m29.787802783s]
  Goroutine 3 - User: /usr/local/go/src/runtime/proc.go:367 runtime.gopark (0x102e596) [GC sweep wait]
  Goroutine 4 - User: /usr/local/go/src/runtime/proc.go:367 runtime.gopark (0x102e596) [GC scavenge wait]

这里的 GC sweep wait 和 GC scavenge wait， 就是这两个 goroutine

标记流程结束后，sweep goroutine 就会被唤醒，进行清扫工作。针对每个 mspan，sweep.g 的工作是将标记期间生成的 bitmap 替换掉分配时使用的 bitmap： 图片 然后根据 mspan 中的槽位情况决定该 mspan 的去向：

  • 如果 mspan 中存活对象数 = 0，即所有 element 都变成了内存垃圾，那执行 freeSpan：归还组成该 mspan 所使用的页，并更新全局的页分配器摘要信息
  • 如果 mspan 中没有空槽，说明所有对象都是存活的，将其放入 fullSwept 队列中
  • 如果 mspan 中有空槽，说明这个 mspan 还可以拿来做内存分配，将其放入 partialSweep 队列中

之后清道夫被唤醒，执行线性流程，一路运行到将页内存归还给操作系统： 最终用 madvise 将内存归还给操作系统

小结

Go 语言垃圾回收的关键点：

  • 无分代
  • 与应用执行并发
  • 协助标记流程
  • 并发执行时开启 write barrier

因为无分代，当我们遇到一些需要在内存中保留几千万 kv map 的场景时，就需要想办法降低 GC 扫描成本。

因为有协助标记，当应用的 GC 占用的 CPU 超过 25% 时，会触发大量的协助标记，影响应用的延迟，这时也要对 GC 进行优化。

简单的业务使用 sync.Pool 就可以带来较好的优化效果，若碰到一些复杂的业务场景，还要考虑 offheap 之类的欺骗 GC 的方案
