1. 前导：TCMalloc 算法

Golang运行时的内存分配算法主要源自 Google 为 C 语言开发的TCMalloc算法，全称Thread-Caching Malloc。核心思想就是把内存分为多级管理，从而降低锁的粒度。它将可用的堆内存采用二级分配的方式进行管理：每个线程都会自行维护一个独立的内存池，进行内存分配时优先从该内存池中分配，当内存池不足时才会向全局内存池申请，以避免不同线程对全局内存池的频繁竞争。

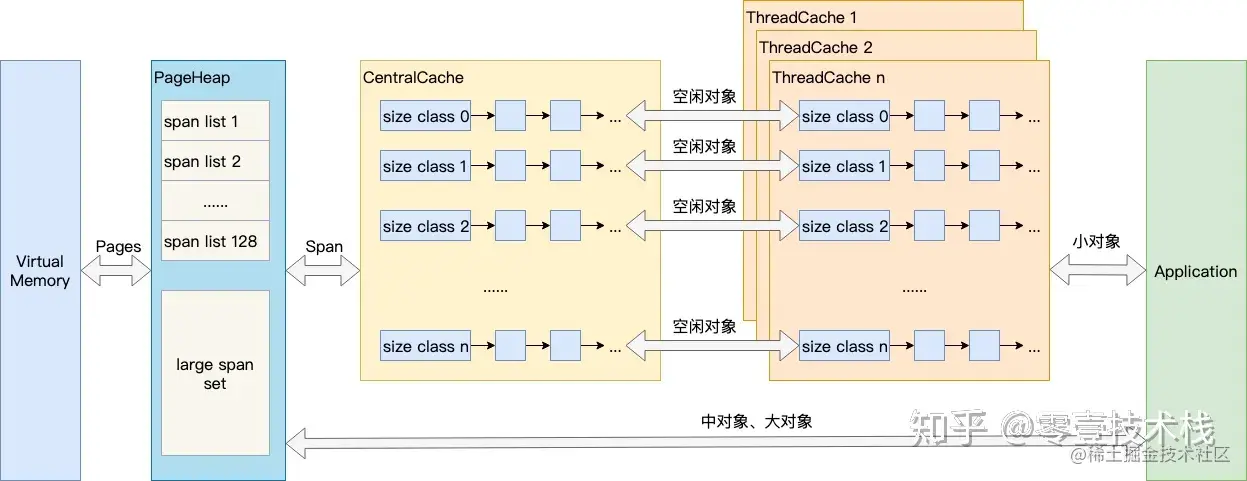

结合上图，介绍TCMalloc的几个重要概念：

  • Page

操作系统对内存管理以页为单位，TCMalloc也是这样，只不过TCMalloc里的Page大小与操作系统里的大小并不一定相等，而是倍数关系。《TCMalloc解密》里称x64下Page大小是8KB。

  • Span

一组连续的Page被称为Span，Span比Page高一个层级，是为了方便管理一定大小的内存区域，Span是TCMalloc中内存管理的基本单位。

  • ThreadCache

每个线程各自的Cache，一个Cache包含多个空闲内存块链表，每个链表连接的都是内存块，同一个链表上内存块的大小是相同的，也可以说按内存块大小，给内存块分了个类，这样可以根据申请的内存大小，快速从合适的链表选择空闲内存块。

  • CentralCache

所有线程共享的缓存，也保存空闲内存块链表，链表的数量与ThreadCache中链表数量相同，当ThreadCache的内存块不足时，可以从CentralCache获取内存块；当ThreadCache内存块过多时，可以放回CentralCache。由于CentralCache是共享的，所以它的访问是要加锁的。

  • PageHeap

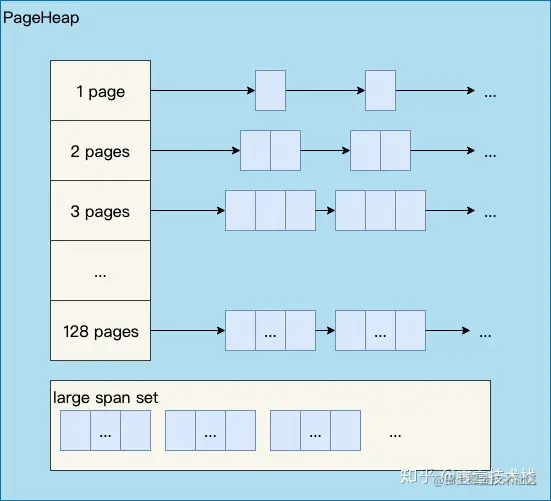

堆内存的抽象，PageHeap存的也是若干链表，链表保存的是Span。当CentralCache的内存不足时，会从PageHeap获取空闲的内存Span，然后把1个Span拆成若干内存块，添加到对应大小的链表中并分配内存；当CentralCache的内存过多时，会把空闲的内存块放回PageHeap中。

large span set 用来保存中大对象的。毫无疑问，PageHeap也是要加锁的。

  • 小对象大小：0~256KB
  • 中对象大小：257~1MB
  • 大对象大小：>1MB

小对象的分配流程：ThreadCache -> CentralCache -> HeapPage，大部分时候，ThreadCache缓存都是足够的，不需要去访问CentralCache和HeapPage，无系统调用配合无锁分配，分配效率是非常高的。

中对象分配流程：直接在PageHeap中选择适当的大小即可，128 Page的Span所保存的最大内存就是1MB。

大对象分配流程：从large span set选择合适数量的页面组成span，用来存储数据。

2. Go内存管理的基础概念

Go内存管理的许多概念在TCMalloc中已经有了，含义是相同的，只是名字有一些变化。

Go在程序启动时，先向OS申请一块内存（只是一段虚拟的地址空间，并不会真正地分配内存），切成小块后自己进行管理。

申请到的内存块被分配了三个区域，在X64上分别是512MB，16GB，512GB大小。 堆区总览 arena区域：堆区，Go动态分配的内存都是在这个区域，它把内存分割成8KB大小的页(与TCMalloc中的Page相同)，一些页组合起来称为mspan(与TCMalloc中的Span相同)。

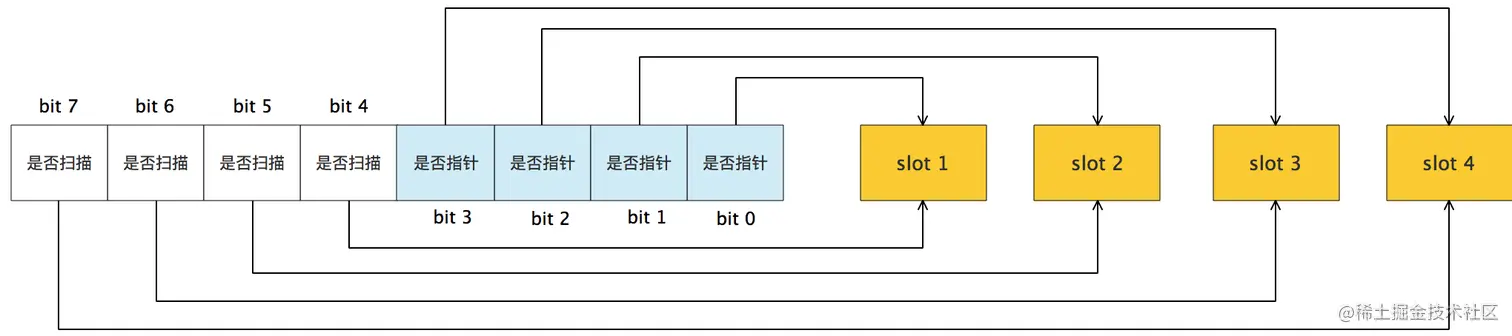

bitmap区域标识arena区域哪些地址保存了对象，并且用4bit标志位表示对象是否包含指针、GC标记信息。bitmap中一个byte大小的内存对应arena区域中4个指针大小（指针大小为 8B ）的内存，所以bitmap区域的大小是512GB/(4*8B)=16GB。

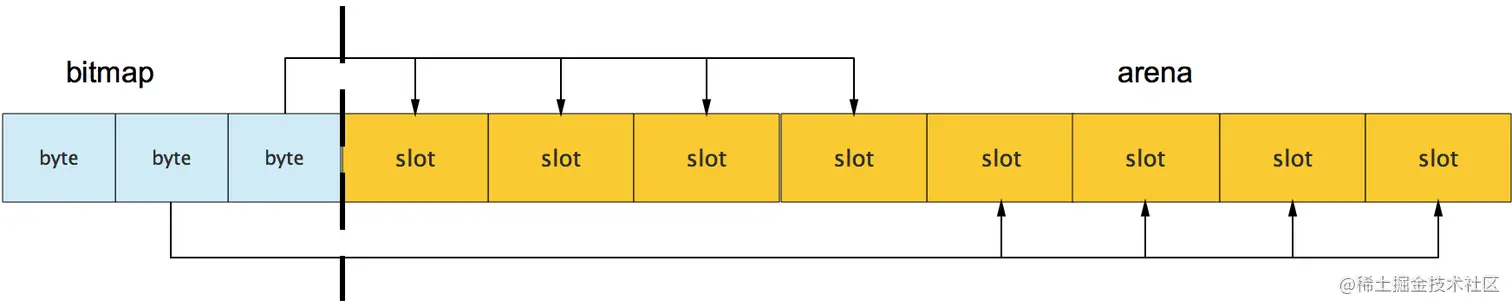

bitmap arena

bitmap arena

bitmap的高地址部分指向arena区域的低地址部分，即bitmap的地址是由高地址向低地址增长的。

spans区域存放mspan的指针，每个指针对应一页，spans区域的大小为512GB/8KB*8B=512MB创建mspan时，按页填充对应的spans区域，在回收object时，根据地址很容易就能找到它所属的mspan。

3. 内存管理单元

建议截图配合后文一起观看 image.png mspan：Go内存管理的基本单元，由一片连续的8KB的页组成的大块内存。一句话概括：mspan是一个包含起始地址、mspan规格、页的数量等内容的双端链表。

每个mspan按照它自身的属性Size Class的大小分割成若干个object，每个object可存储一个对象。并且会使用一个位图来标记其尚未使用的object。

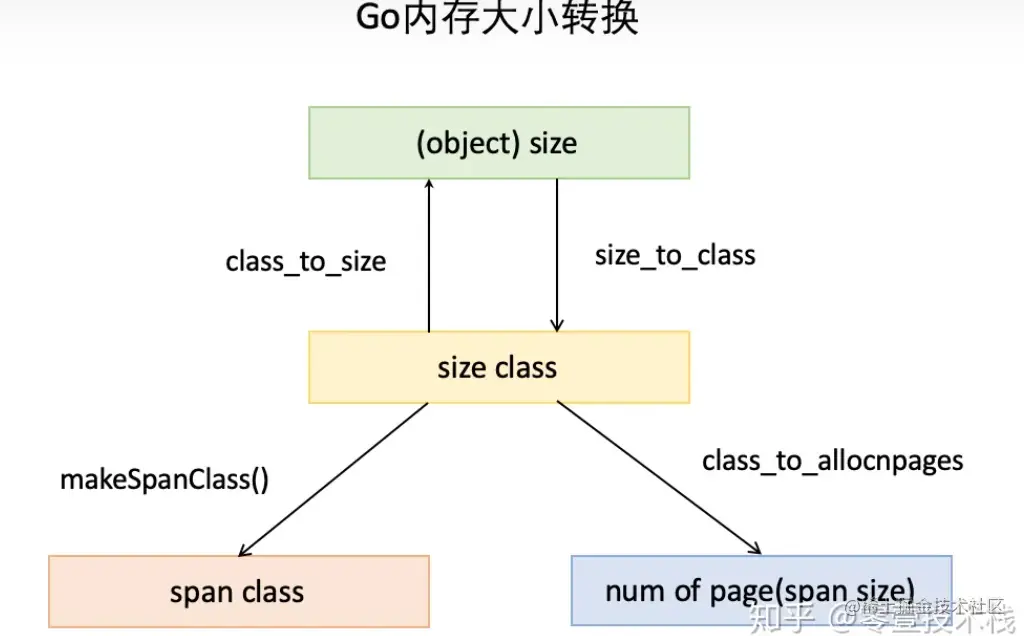

image.png 属性Size Class决定object大小 ，它是 object size 的级别，相当于把 size 归类到一定大小的区间段，比如size(0,8]属于Size Class 1，size(8,16]属于Size Class 2。

mspan的Size Class共有67种，每种mspan分割的object大小是8*2n的倍数：

// path: /usr/local/go/src/runtime/sizeclasses.go

const _NumSizeClasses = 67

var class_to_size = [_NumSizeClasses]uint16{0, 8, 16, 32, 48, 64, 80, 96, 112, 128, 144, 160, 176, 192, 208, 224, 240, 256, 288, 320, 352, 384, 416, 448, 480, 512, 576, 640, 704, 768, 896, 1024, 1152, 1280, 1408, 1536,1792, 2048, 2304, 2688, 3072, 3200, 3456, 4096, 4864, 5376, 6144, 6528, 6784, 6912, 8192, 9472, 9728, 10240, 10880, 12288, 13568, 14336, 16384, 18432, 19072, 20480, 21760, 24576, 27264, 28672, 32768}

根据mspan的Size Class可以得到它划分的object大小。 比如Size Class等于3，object大小就是32B。 32B大小的object可以存储对象大小范围在17B~32B的对象。而对于微小对象（小于16B），分配器会将其进行合并，将几个对象分配到同一个object中。

数组里最大的数是32768，也就是32KB，超过此大小就是大对象了，它会被特别对待，稍后再介绍。类型Size Class为0表示大对象，它实际上直接由堆内存分配，而小对象都要通过mspan来分配。

对于mspan来说，它的Size Class会决定它所能分到的页数：

var class_to_allocnpages = [_NumSizeClasses]uint8{0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 2, 1, 2, 1, 2, 1, 3, 2, 3, 1, 3, 2, 3, 4, 5, 6, 1, 7, 6, 5, 4, 3, 5, 7, 2, 9, 7, 5, 8, 3, 10, 7, 4}

比如我们要申请一个object大小为32B的mspan时，在class_to_size里对应的索引是3，而索引3在class_to_allocnpages数组里对应的页数就是1。

还有一个概念：Span Class，指 mspan 的级别。span class 主要用来和 size class 做对应，1个 size class 对应2个 span class ，2个 span class 的 span大小相同 ，只是功能不同，1个用来存放包含指针的对象，一个用来存放不包含指针的对象，不包含指针对象的Span就无需GC扫描了。

mspan结构体定义：

// path: /usr/local/go/src/runtime/mheap.go

type mspan struct {
        //链表后向指针，用于将span链接起来
	next *mspan

	//链表前向指针
	prev *mspan

	// 起始地址，即所管理页的地址
	startAddr uintptr

	// 管理的页数
	npages uintptr

	// 块个数，表示有多少个块可供分配
	nelems uintptr

        //分配位图，每一位代表一个块是否已分配
	allocBits *gcBits

        // 已分配块的个数
	allocCount uint16

	// class表中的class ID，和Size Classs相关
	spanclass spanClass

        // class表中的对象大小，也即块大小
	elemsize uintptr
}

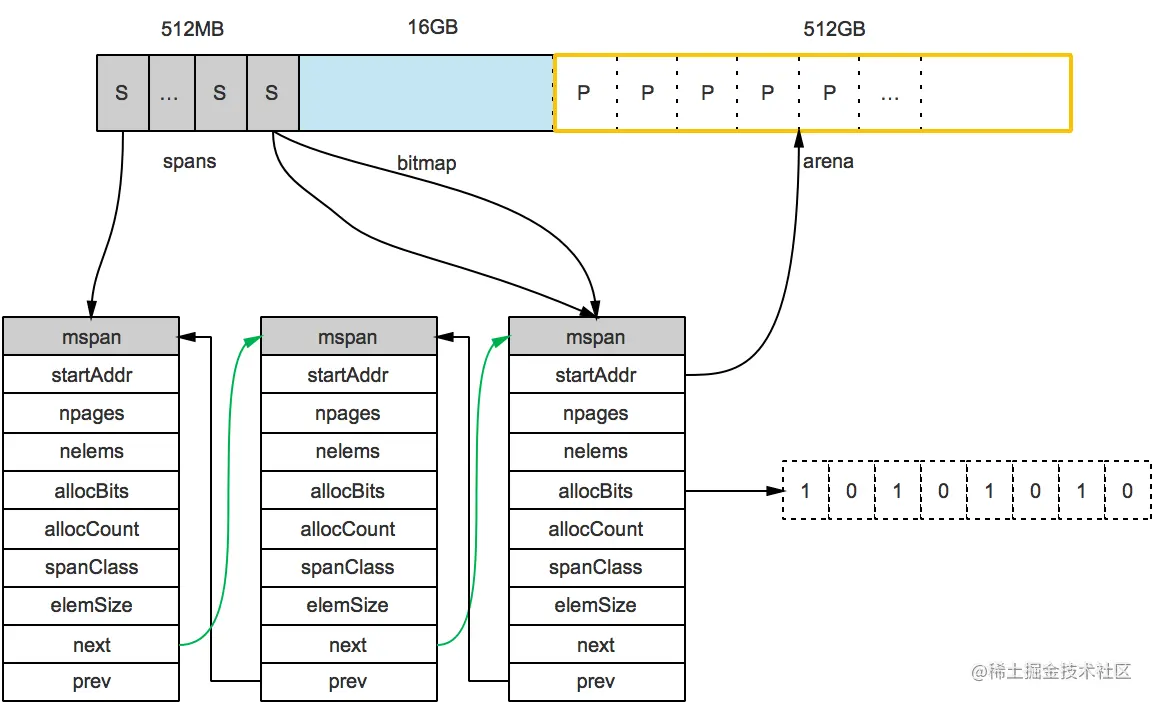

我们将mspan放到更大的视角来看： mspan更大视角 假设最左边第一个mspan的Size Class等于10，根据class_to_size数组，得出这个msapn分割的object大小是144B，算出可分配的对象个数是8KB/144B=56.89个，取整56个，会有些浪费内存；再根据class_to_allocnpages数组，得到这个mspan只由1个page组成；假设这个mspan是分配给无指针对象的，那么spanClass等于20。(spanClass里无指针对象在后半段)

startAddr直接指向arena区域的某个位置，表示这个mspan的起始地址，allocBits指向一个位图，每位代表一个块是否被分配了对象；allocCount则表示总共已分配的对象个数。

这样，左起第一个mspan的各个字段参数就如下图所示：

左起第一个mspan具体值

4. 内存管理组件

内存分配由内存分配器完成。分配器由3种组件构成：mcache, mcentral, mheap。

4.1 mcache

mcache 与 TCMalloc 的 ThreadCache 类似，mcache保存的是各种大小的 Span ，并按Span class 分类，小对象直接从 mcache 分配内存，它起到了缓存的作用，并且可以无锁访问。

不同点：TCMalloc 中是每个线程1个ThreadCache，Go中是每个 P 拥有1个mcache。因为在Go程序中，当前最多有 GOMAXPROCS 个线程在运行，所以最多需要 GOMAXPROCS 个 mcache 就可以保证各线程对 mcache 的无锁访问，线程的运行又是与P绑定的，把 mcache 交给 P 刚刚好。

mcache的结构体定义：

//path: /usr/local/go/src/runtime/mcache.go

type mcache struct {
    alloc [numSpanClasses]*mspan
}

numSpanClasses = _NumSizeClasses << 1

mcache用Span Classes作为索引管理多个用于分配的mspan，它包含所有规格的mspan。它是_NumSizeClasses的2倍，也就是67*2=134，为什么是两倍的关系呢？前面我们提到过：为了加速之后内存回收的速度，数组里一半的mspan中分配的对象不包含指针，另一半则包含指针。

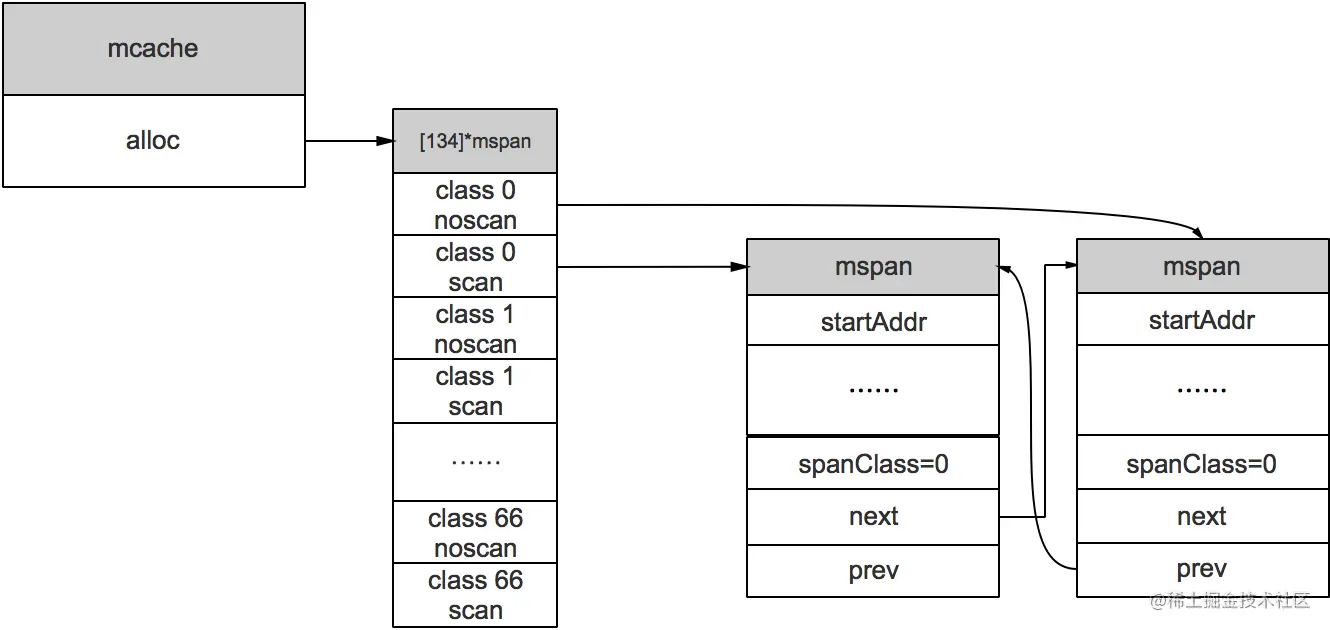

无指针对象的mspan进行垃圾回收时无需进一步扫描它是否引用了其他活跃的对象 mcache mcache在初始化的时候是没有任何mspan资源的，在使用过程中会动态地从mcentral申请，之后会缓存下来。当对象小于等于32KB大小时，使用mcache的相应规格的mspan进行分配。

4.2 mcentral

mcentral 与 TCMalloc中的 CentralCache 类似，是所有线程共享的缓存，需要加锁访问。它按 Span级别 对 Span 分类，然后串联成链表，当 mcache 的某个级别 Span 的内存被分配光时，会向 mcentral 申请1个当前级别的 Span。

不同点：CentralCache 是每个级别的 Span 有1个链表，mcentral是每个级别的Span有2个链表，这和mcache申请内存有关，稍后我们再解释。

//path: /usr/local/go/src/runtime/mcentral.go

type mcentral struct {
    // 互斥锁
    lock mutex

    // 规格
    sizeclass int32

    // 尚有空闲object的mspan链表
    nonempty mSpanList

    // 没有空闲object的mspan链表，或者是已被mcache取走的msapn链表
    empty mSpanList

    // 已累计分配的对象个数
    nmalloc uint64
}

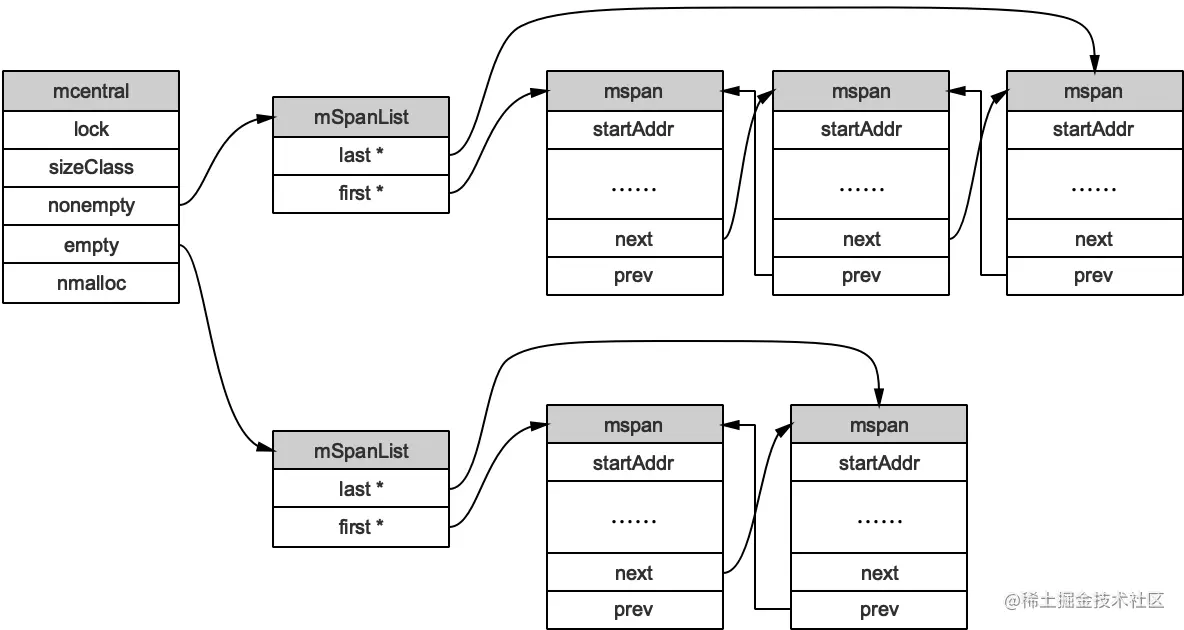

mcentral

empty表示这条链表里的mspan都被分配了object，或是已经被cache取走了的mspan，这个mspan就被那个工作线程独占了。而nonempty则表示有空闲对象的mspan列表。

简单说下mcache从mcentral获取和归还mspan的流程：

  • 获取：加锁；从nonempty链表找到一个可用的mspan；并将其从nonempty链表删除；将取出的mspan加入到empty链表；将mspan返回给工作线程；解锁。
  • 归还：加锁；将mspan从empty链表删除；将mspan加入到nonempty链表；解锁。

4.3 mheap

mheap 与 TCMalloc 中的 PageHeap 类似，它是堆内存的抽象，把从OS申请出的内存页组织成 Span ，并保存起来。当 mcentral 的 Span 不够用时会向 mheap 申请内存，而 mheap 的 Span 不够用时会向OS申请内存。

mheap向OS的内存申请是按页来的，然后把申请来的内存页生成Span组织起来，同样也是需要加锁访问的。

不同点：mheap 把 Span 组织成了树结构，而不是链表，并且还是2棵树，然后把Span分配到heapArena进行管理，它包含地址映射和span是否包含指针等位图，这样做的主要原因是为了更高效的利用内存：分配、回收和再利用。

mheap代表Go程序持有的所有堆空间，Go程序使用一个mheap的全局对象_mheap来管理堆内存。

mheap主要用于大对象的内存分配，以及管理未切割的mspan，用于给mcentral切割成小对象。

mheap结构体定义：

//path: /usr/local/go/src/runtime/mheap.go

type mheap struct {
	lock mutex

	// spans: 指向mspans区域，用于映射mspan和page的关系
	spans []*mspan

	// 指向bitmap首地址，bitmap是从高地址向低地址增长的
	bitmap uintptr

        // 指示arena区首地址
	arena_start uintptr

	// 指示arena区已使用地址位置
	arena_used  uintptr

	// 指示arena区末地址
	arena_end   uintptr

        // 包含所有的mcentral
	central [67*2]struct {
		mcentral mcentral
		pad [sys.CacheLineSize - unsafe.Sizeof(mcentral{})%sys.CacheLineSize]byte
	}
}

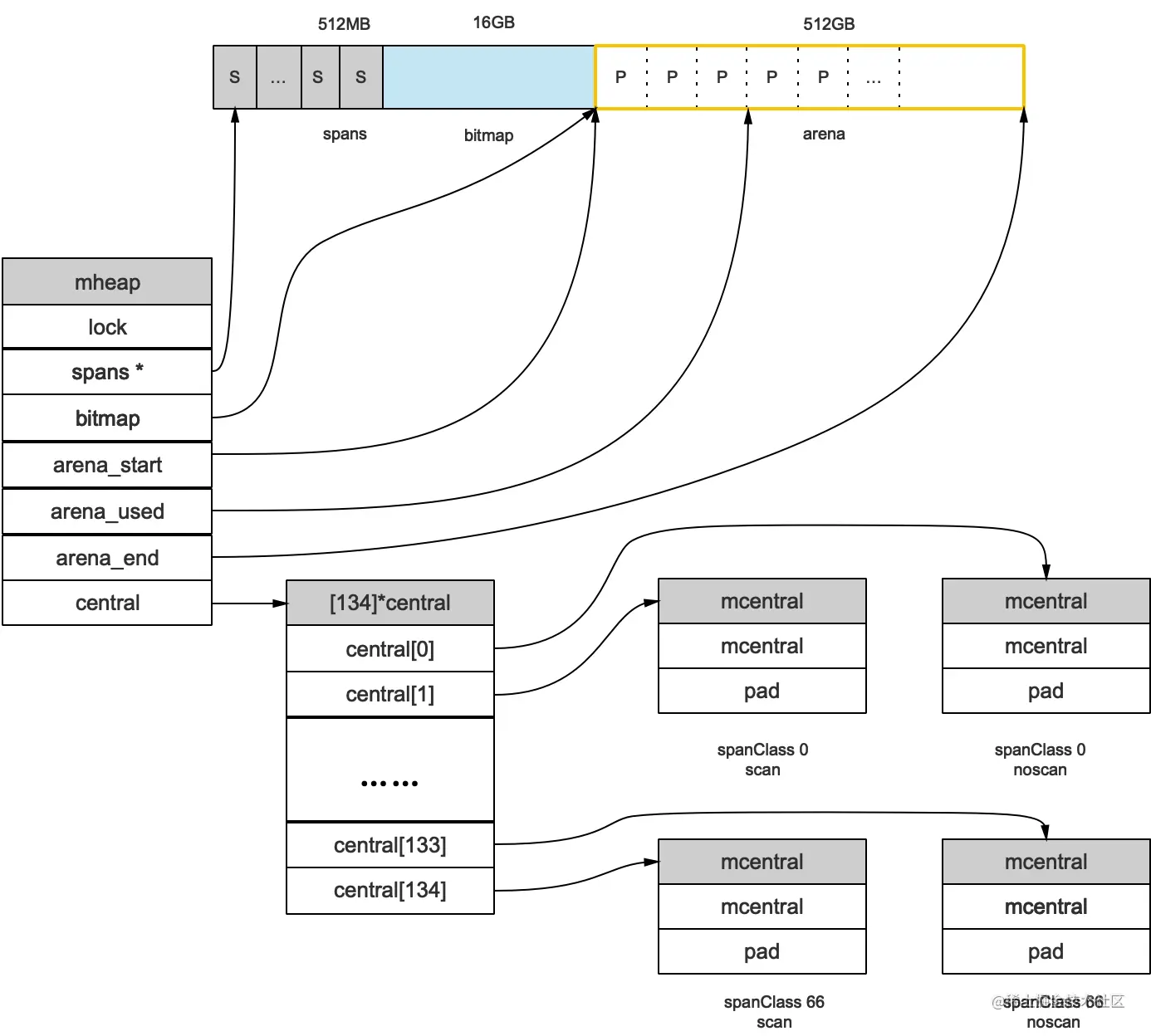

mheap

上图我们看到，bitmap和arena_start指向了同一个地址，这是因为bitmap的地址是从高到低增长的，所以他们指向的内存位置相同。

5. 内存分配流程

变量是在栈上分配还是在堆上分配，由逃逸分析的结果决定。通常情况下，编译器是倾向于将变量分配到栈上的，因为开销小。

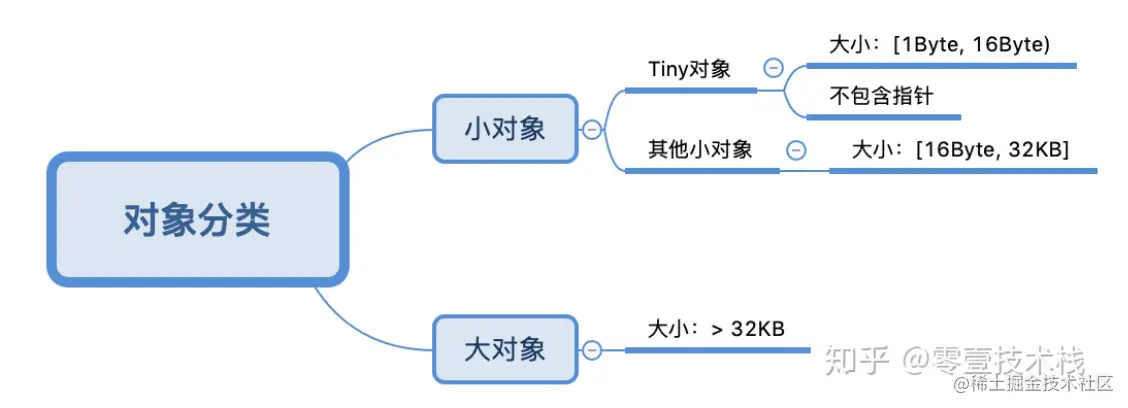

Go的内存分配器在分配对象时，根据对象的大小分类 image.png 大体上的分配流程：

  • 大对象直接从mheap上分配
  • Tiny对象使用mcache的tiny分配器分配
  • 其他小对象，首先计算对象的规格大小，然后使用mcache中相应规格大小的mspan分配；
    • 如果mcache没有相应规格大小的mspan，则向mcentral申请
    • 如果mcentral没有相应规格大小的mspan，则向mheap申请
    • 如果mheap中也没有合适大小的mspan，则向操作系统申请

5.1 小对象的内存分配

  • 为对象寻找span
    1. 计算对象所需内存大小size
    2. 根据size到size class映射，计算出所需的size class
    3. 根据size class和对象是否包含指针计算出span class
    4. 获取该span class指向的span

以分配一个不包含指针的，大小为24Byte的对象为例，根据映射表：

// class  bytes/obj  bytes/span  objects
//     1          8        8192     1024
//     2         16        8192      512
//     3         32        8192      256
//     4         48        8192      170

对应的size class为3，它的对象大小范围是(16,32]Byte，24Byte刚好在此区间，所以此对象的size class为3。

Size class到span class的计算如下：

// noscan为true代表对象不包含指针
func makeSpanClass(sizeclass uint8, noscan bool) spanClass {
    return spanClass(sizeclass<<1) | spanClass(bool2int(noscan))
}

对应的span class为7，该对象需要的是span class 7指向的span。

span class = 3 << 1 | 1 = 7
  • 从span分配对象空间

Span可以按对象大小切成很多份，这些都可以从映射表上计算出来，以size class 3对应的span为例，span大小是8KB，每个对象实际所占空间为32Byte，这个span就被分成了256块，可以根据span的起始地址计算出每个对象块的内存地址。

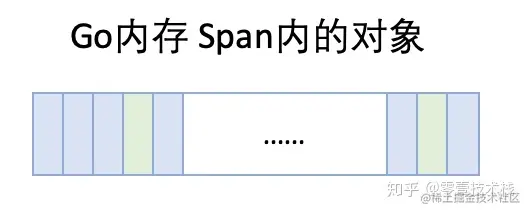

随着内存的分配，span中的对象内存块，有些被占用，有些未被占用，如上图，整体代表1个span，蓝色块代表已被占用内存，绿色块代表未被占用内存。当分配内存时，只要快速找到第一个可用的绿色块，并计算出内存地址即可，如果需要还可以对内存块数据清零。

当span内的所有内存块都被占用时，没有剩余空间继续分配对象，mcache会向mcentral申请1个span，mcache拿到span后继续分配对象。

  • mcache向mcentral申请span

mcentral和mcache一样，都是0~133这134个span class级别，但每个级别都保存了2个span list，即2个span链表：

  1. nonempty：这个链表里的span，所有span都至少有1个空闲的对象空间。这些span是mcache释放span时加入到该链表的。
  2. empty：这个链表里的span，所有的span都不确定里面是否有空闲的对象空间。当一个span交给mcache的时候，就会加入到empty链表。

这两个东西名称一直有点绕，建议直接把empty理解为没有对象空间就好了。

mcache向mcentral申请span时，mcentral会先从nonempty搜索满足条件的span，如果没有找到再从emtpy搜索满足条件的span，然后把找到的span交给mcache。

  • mheap的span管理

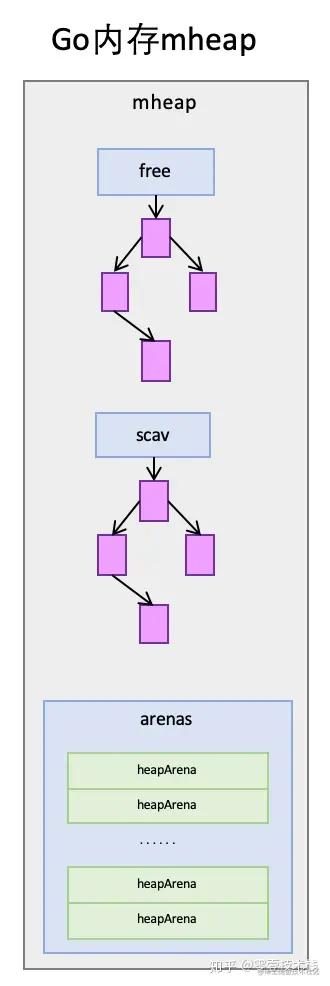

mheap里保存了两棵二叉排序树，按span的page数量进行排序：

  1. free：保存空闲并且非垃圾回收的span。
  2. scav：保存空闲并且已经垃圾回收的span。

如果是垃圾回收导致的span释放，span会被加入到scav，否则加入到free，比如刚从OS申请的的内存也组成的Span。

arenas由一组heapArena组成，每个heapArena都包含了连续的pagesPerArena个span，这个主要是为mheap管理span和垃圾回收服务。

  • mcentral向mheap申请span

当mcentral向mcache提供span时，如果empty里也没有符合条件的span，mcentral会向mheap申请span。

此时，mcentral需要向mheap提供需要的内存页数和span class级别，然后它优先从free中搜索可用的span。如果没有找到，会从scav中搜索可用的span。还没有找到则向OS申请内存，再重新搜索2棵树。如果找到的span比需要的span大，则把span进行分割成2个span，其中1个刚好是需求大小，把剩下的span再加入到free中去，然后设置需要的span的基本信息，然后交给mcentral。

  • mheap向OS申请内存

当mheap没有足够的内存时，mheap会向OS申请内存，把申请的内存页保存为span，然后把span插入到free树。在32位系统中，mheap还会预留一部分空间，当mheap没有空间时，先从预留空间申请，如果预留空间内存也没有了，才向OS申请。

5.2 大对象的内存分配

99%的流程与mcentral向mheap申请内存的相同，不同的一点在于 mheap 会记录 大对象的统计信息。

6. Go的栈内存

内存管理不应当只有堆，也应当有栈。每个goroutine都有自己的栈，栈的初始大小是2KB，100万的goroutine会占用2G，但goroutine的栈会在2KB不够用时自动扩容，当扩容为4KB的时候，百万goroutine会占用4GB。

总结

Go内存分配的一个原则就是能复用的一定要复用。

  • Go在程序启动时，会向操作系统申请一大块内存，之后自行管理。
  • Go内存管理的基本单元是mspan，它由若干个页组成，每种mspan可以分配特定大小的object。
  • mcache, mcentral, mheap是Go内存管理的三大组件，层层递进。mcache管理线程在本地缓存的mspan；mcentral管理全局的mspan供所有线程使用；mheap管理Go的所有动态分配内存。
  • 极小对象会分配在一个object中，以节省资源，使用tiny分配器分配内存；一般小对象通过mspan分配内存；大对象则直接由mheap分配内存。

 本文为缝合怪文章，在原文基础上稍微修改的简单易懂一些
饶全成老师  <图解 Go 语言内存分配 | qcrao 的博客 >
零壹技术栈老师 《详解Go语言的内存模型及堆的分配管理 - 知乎 (zhihu.com)
