追求以通俗的语言让小白可以更容易上手学单片机，在此同时巩固知识（很多图片来自江科大和普中，作者也是学这个来的，只是通过自己的语言想把它复述出来）。

玩单片机几天了，想要玩一下显示屏，但不知道叫什么，怎么操作？

LCD1602介绍

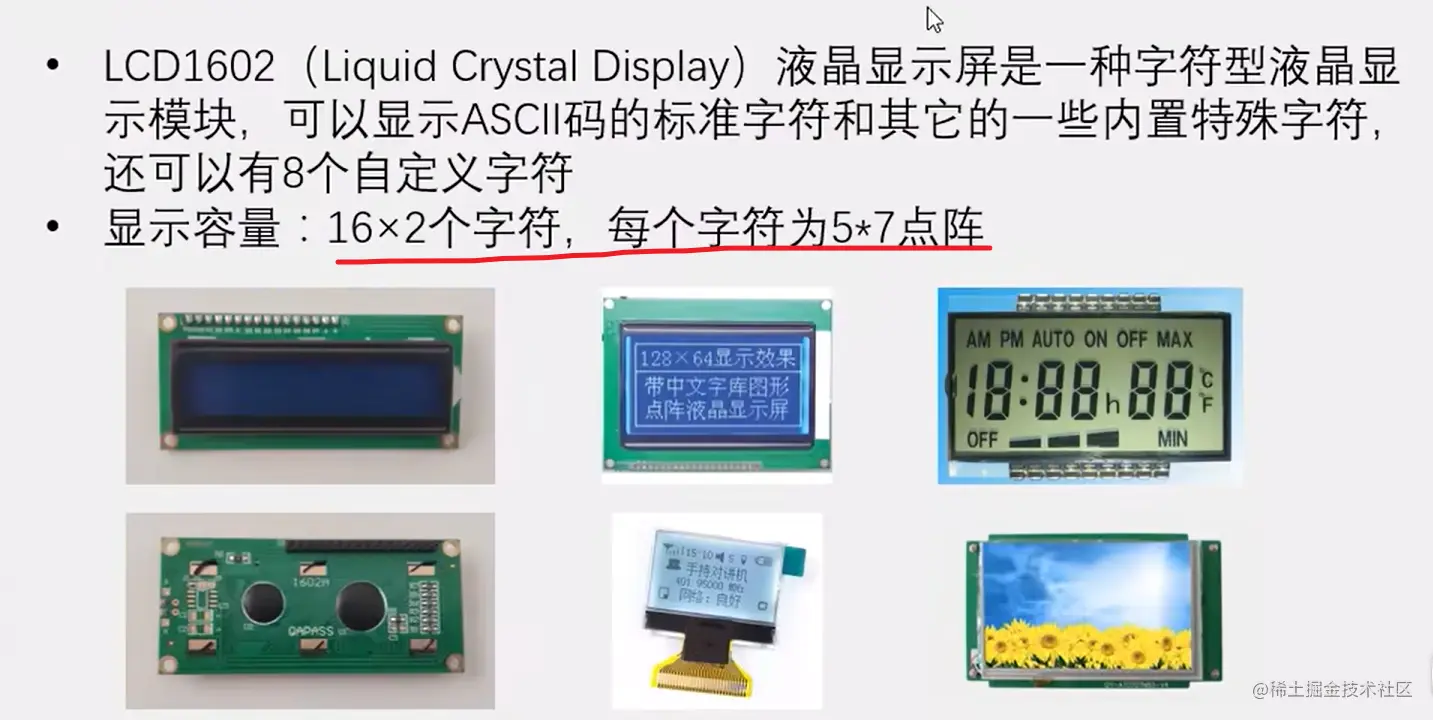

有同学在问，学了几个单片机设计了，什么时候有那种显示屏显示东西的来玩玩（毕竟兴趣是最好的老师）。本期就来介绍一个简单的显示屏设计--LCD1602 如图为LCD显示屏，那为什么叫1602?--是因为其显示容量为16X2（16列2行）个字符，因此称为LCD1602，而由于这个模块的字符点阵容量及其他原因限制，不能显示汉字和其他复杂的表情符号，只能显示数字，英文及一些标点符号

LCD1602硬件内部

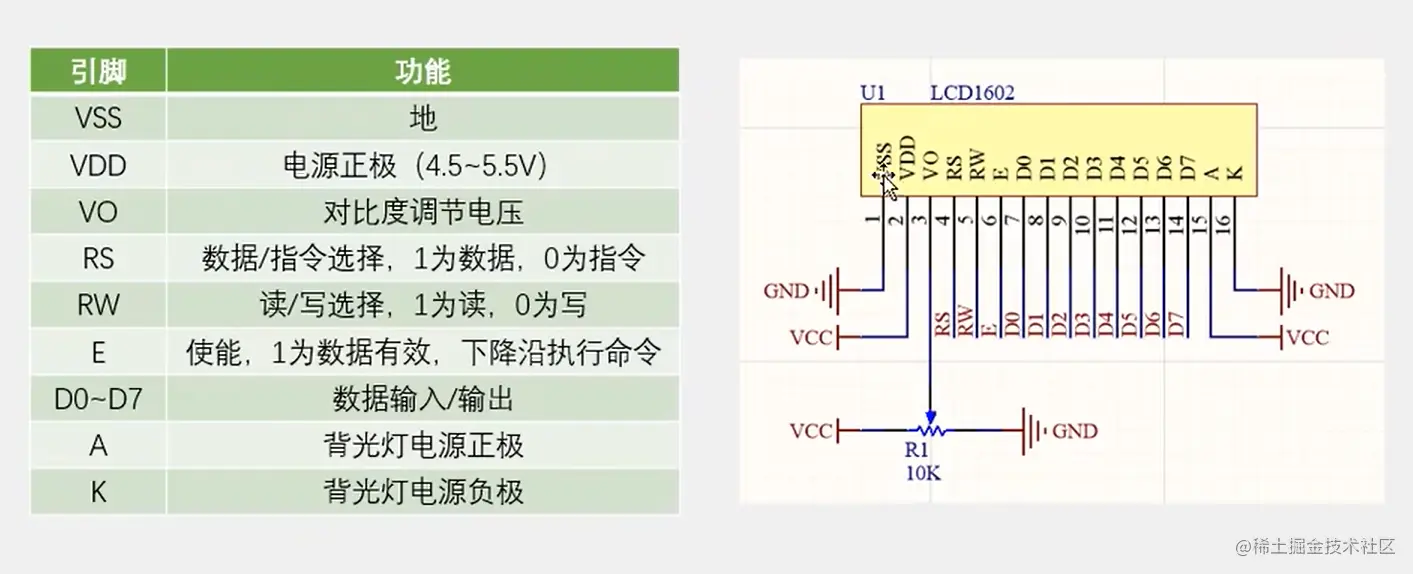

引脚图

其引脚图如下简单介绍一下这些引脚，

VO：是一个旋钮，外接的是电位器（相当于滑动变阻器），可以控制LCD的对比度，太低的话显示文字会很不明显，一般控制在一半。
RS:1为选择数据，即所显示的数据，可以写入，读取等；0为指令操作，可以控制清屏，光标位置
RW:1为读，即把LCD显示的数据读取，不过一般显示的数据，都是自己已有的，所以不会用到读；0为写入数据，即把数据显示在LCD上，一般都置0
E:使能，这里可以说是时序概念的初用。E相当于时钟线CLK，当为高电平，则八个引脚所储存的数据有效，可以用（显示），当下降沿时，数据则无效，可以执行其他命令操作。
其他的见字可懂。

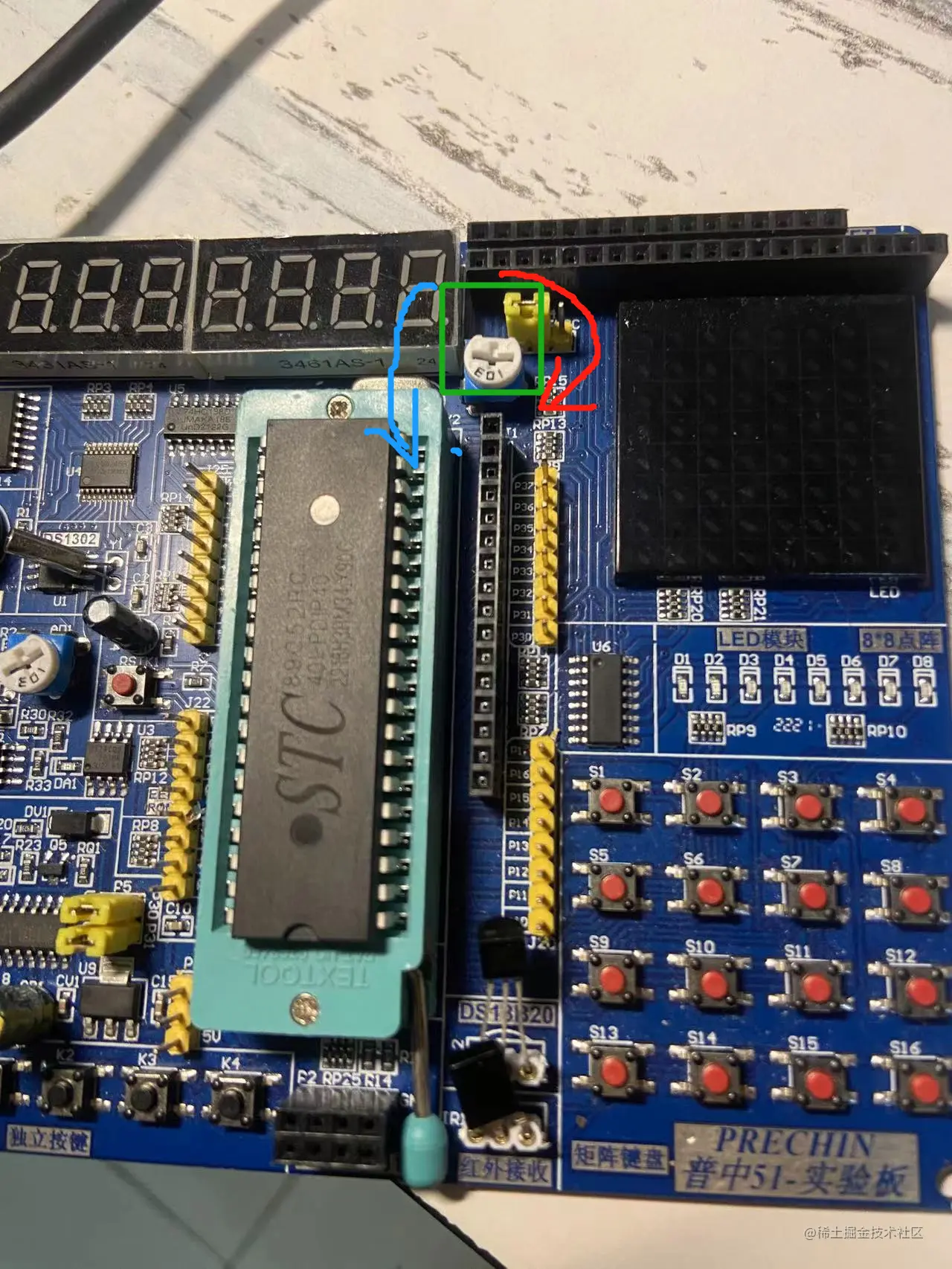

微信图片_20221115213842.png VO如上图，当逆时针旋转时，对比度会下降，当顺时针旋转时，对比度会上升

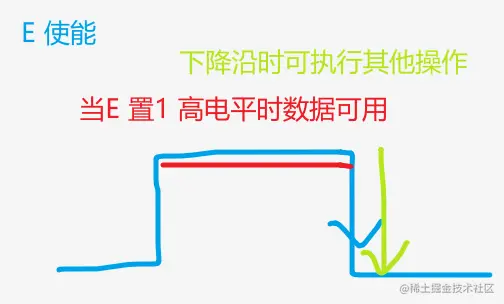

使能为上图

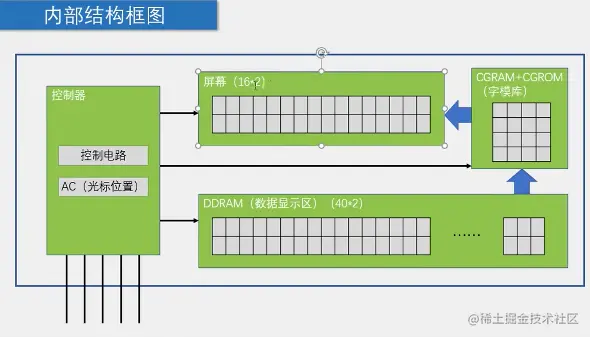

内部结构图

PS:我们可以看到该模块有16列2行显示数据，但是实际有40列2行，其他24行没有在这外表中，但是可以用移动的方式，将其他24列的数据展示出来，后面有机会会将这个功能实现出来。

如何利用LCD1602实现我想要的显示？

封装

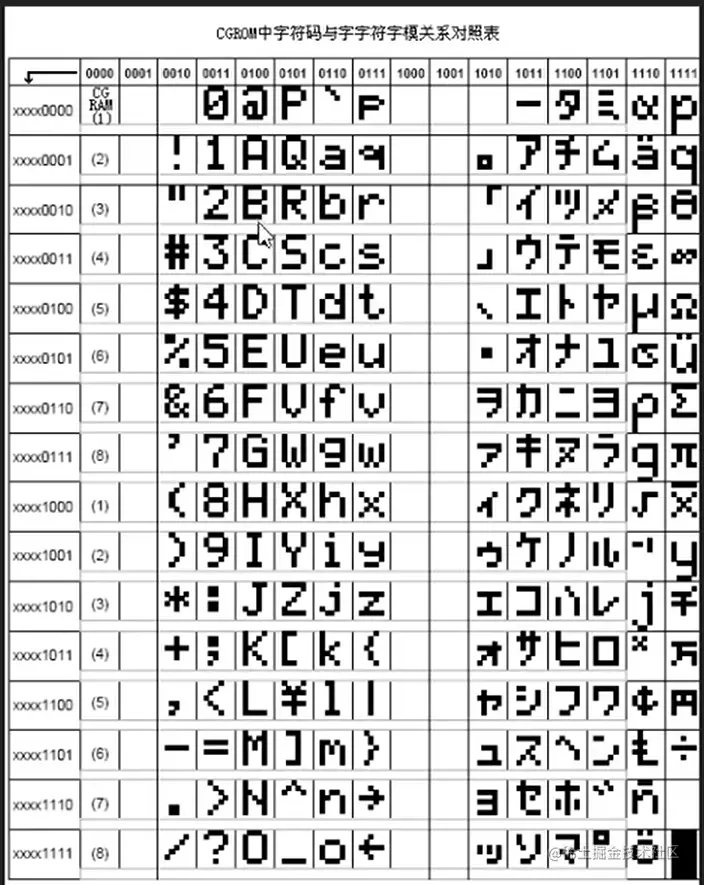

注意这个点阵5X7--说明了显示屏上的字符跟数码管一样，都是好几个引脚以高低电平形式构成的（也就是说，想显示一个字符，必须经过一定的处理才能实现）；但是，如果我每次想存一个字符，就得0x？？地去设置，效率会很低的，因此设计者在设计这个模块时就附了一个字模库，基本上能实现的字符在里面都有，都封装好了的，在里面调用即可，省去开发者很多设置的时间精力。

封装思路

读者：我也知道要封装，那从哪开始，怎么弄嘞？
回答：
1.明确要干嘛：我们要实现封装函数使得LCD能显示某种类型的数据（数字，字符等）
2.我们要利用引脚的功能，尤其是使能端（时序）来控制初始化、数据的获取，数据的显示及其他功能
3.查该芯片的中文文档，查什么功能，对应什么操作（这个芯片最重要的是操作RS,RW,E三个端）

比如写功能

封装代码

主配置
#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0//将八个引脚数据输入端同时控制
1.写数据

   void LCD_WriteData(unsigned char Data)//接收数据，不解释
{
LCD_RS=1;
LCD_RW=0;
LCD_DataPort=Data;
LCD_EN=1;
LCD_Delay();//必须最好给个延时函数，避免数据的收发有延迟
LCD_EN=0;//最后必须下降沿才有效，保障数据不失
LCD_Delay();//必须最好给个延时函数，避免数据的收发有延迟
}

2.写指令

 void LCD_WriteCommand(unsigned char Command)//接收指令，而文档有某些操作的指令码
{
LCD_RS=0;
LCD_RW=0;
LCD_DataPort=Command;
LCD_EN=1;
LCD_Delay();//必须最好给个延时函数，避免数据的收发有延迟
LCD_EN=0;//最后必须下降沿才有效，保障数据不失
LCD_Delay();//必须最好给个延时函数，避免数据的收发有延迟
}

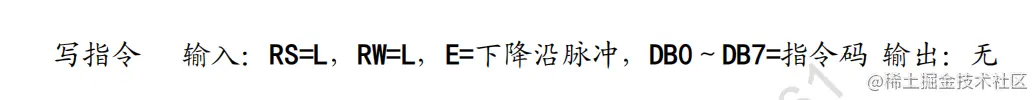

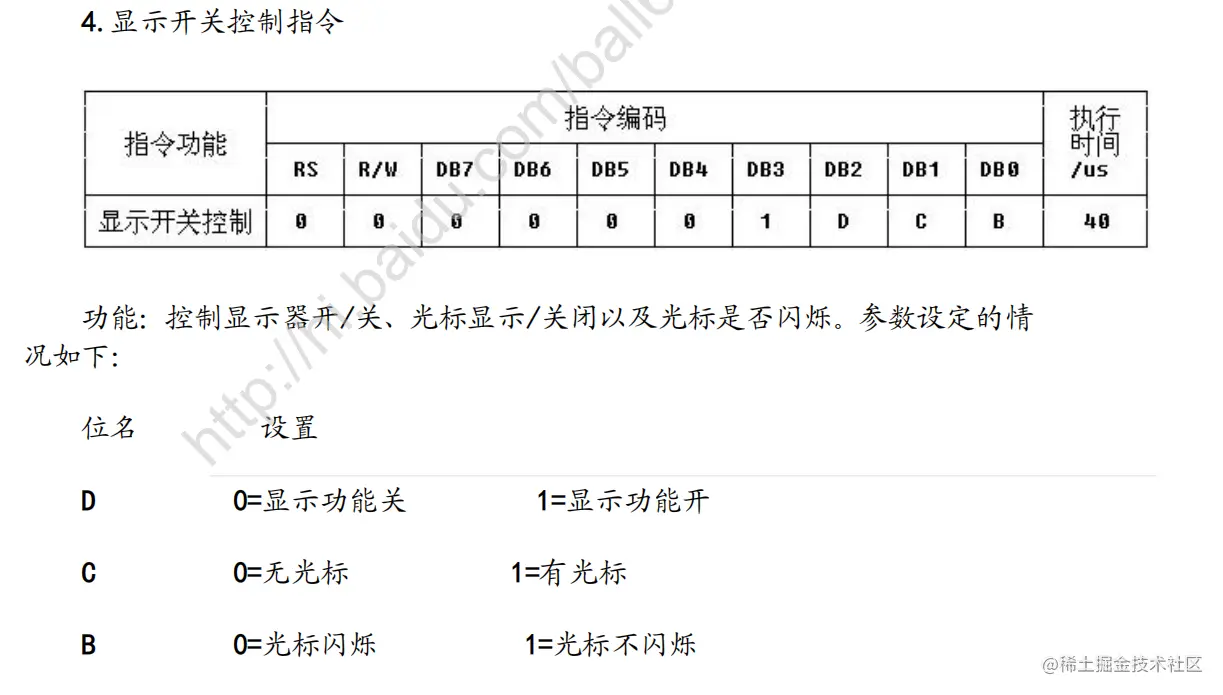

比如这个指令

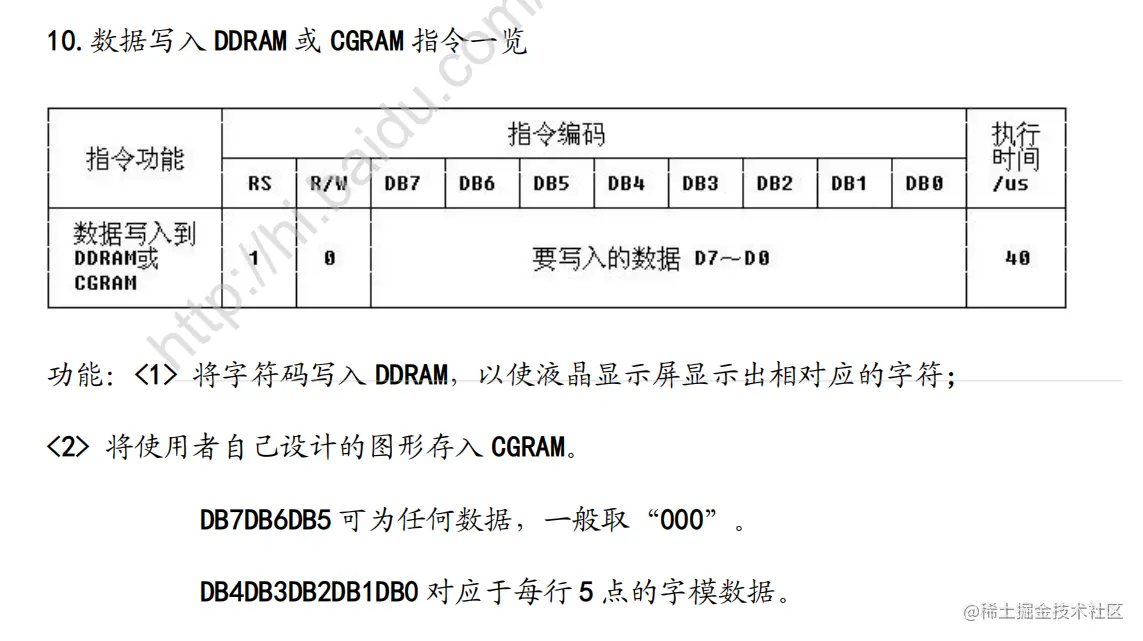

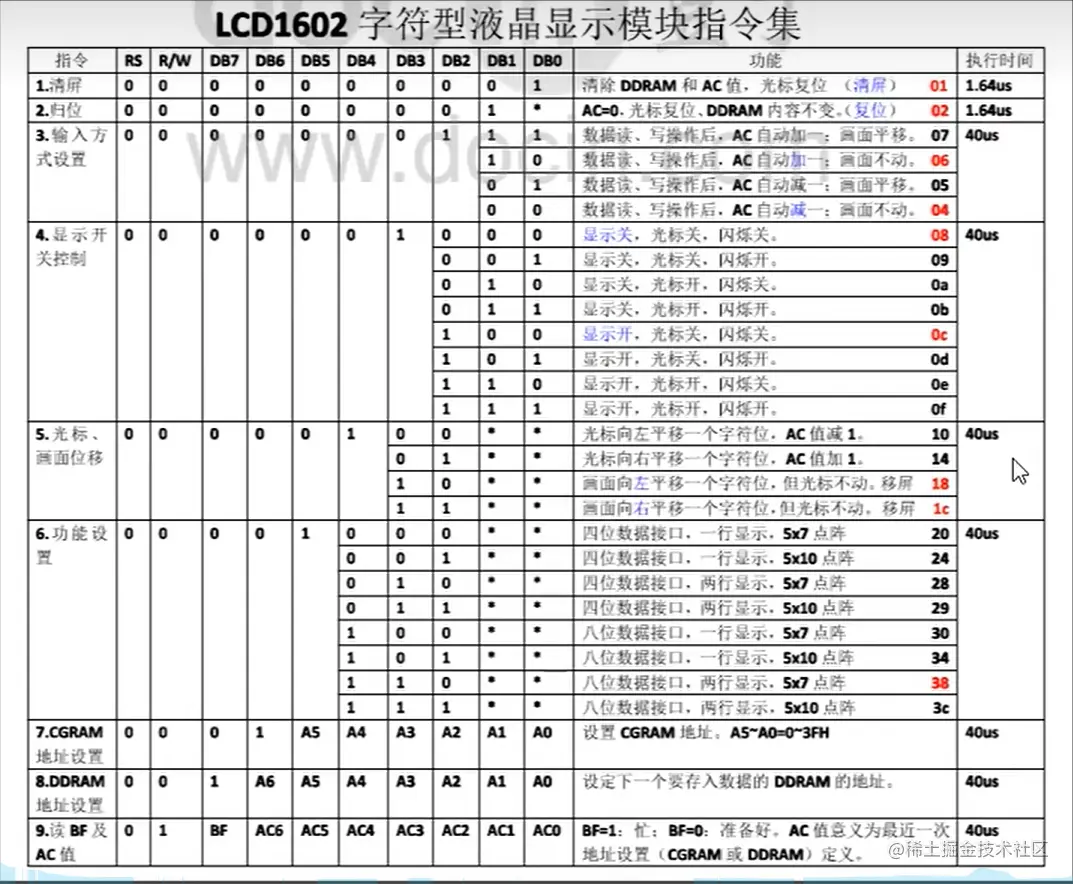

如果你在做项目，下面这个指令图表一定是你有利的助手！

单单这些不够吧？来个案例试试！

小案例

封装LCD1602并实现输入数据，就显示数据 1.初始化

通常什么用什么模块，都会有初始化函数，配置一些通用的高低电平设定
想一想，这里的初始化应该 发送什么指令？
    1.功能设定，数据接口，两行显示有效，5*7点阵
    2.显示开，关掉开关和闪烁
    3.数据读完操作后，光标自动加一，画面不动
    4.清屏（清除遗留）
    代码如下
    void LCD_Init()
{
LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
LCD_WriteCommand(0x01);//光标复位，清屏
}

2.显示字符显示字符=写入数据（第几行第几列，字符只有一个，所以不用控制长度，传一次就可以）

  void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
LCD_SetCursor(Line,Column);
LCD_WriteData(Char);
}

主函数调用

   LCD_ShowChar(2,1,'A');或者A 可以换成其阿斯康码--0x41(其他的自行百度）

3.显示字符串

   void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)//因为c
   中只能传指针或者数组的首地址，所以你必须用循环一个一个遍历输入
{
unsigned char i;
LCD_SetCursor(Line,Column);
for(i=0;String[i]!='\0';i++)
{
	LCD_WriteData(String[i]);
}
}

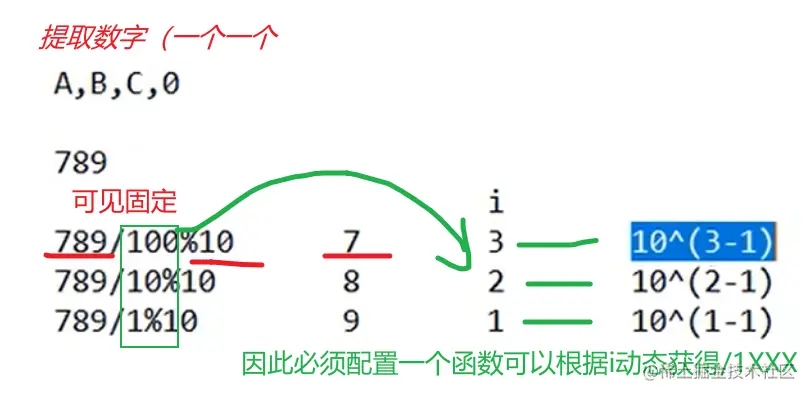

4.显示数字显示数字=写入数据+执行显示（第几行，第几列，长度） 重点：数字怎么一个一个取到并写入呢


显示数字

 void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
unsigned char i;
LCD_SetCursor(Line,Column);//要把光标定到该行该列
for(i=Length;i>0;i--)//数据要一个一个读入
{
	LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
}
}

获得动态除数

    int LCD_Pow(int X,int Y)
{
unsigned char i;
int Result=1;
for(i=0;i<Y;i++)
{
	Result*=X;
}
return Result;
}

其他的网上查吧哈哈，功能性不强

主函数

  #include <REGX52.H>
#include "LCD1602.h"
int a;int b;int c;
void main(){

LCD_Init();
LCD_ShowChar(1,1,'A');
while(1){
LCD_ShowString(1,3,"KK");
LCD_ShowSignedNum(2,5,-55,2);
LCD_ShowBinNum(1,5,0x7f,4);
LCD_ShowHexNum(2,9,0x06,4);
 a=1;
 b=2;
 c=a+b;
LCD_ShowNum(2,1,c,3);
}
}

注意：初始化或者写死不变的数据可以在while外，动态的比如按键啊其他的可以放在while里！ 写的貌似很多，不过有一定含量的搬运，但自己也巩固了一些知识。期待与各位的交流！
