不论学习什么单片机，最简单的外设莫过于 IO 口的高低电平控制。
什么是LED?
LED 即发光二极管-两个脚，长阳短阴。

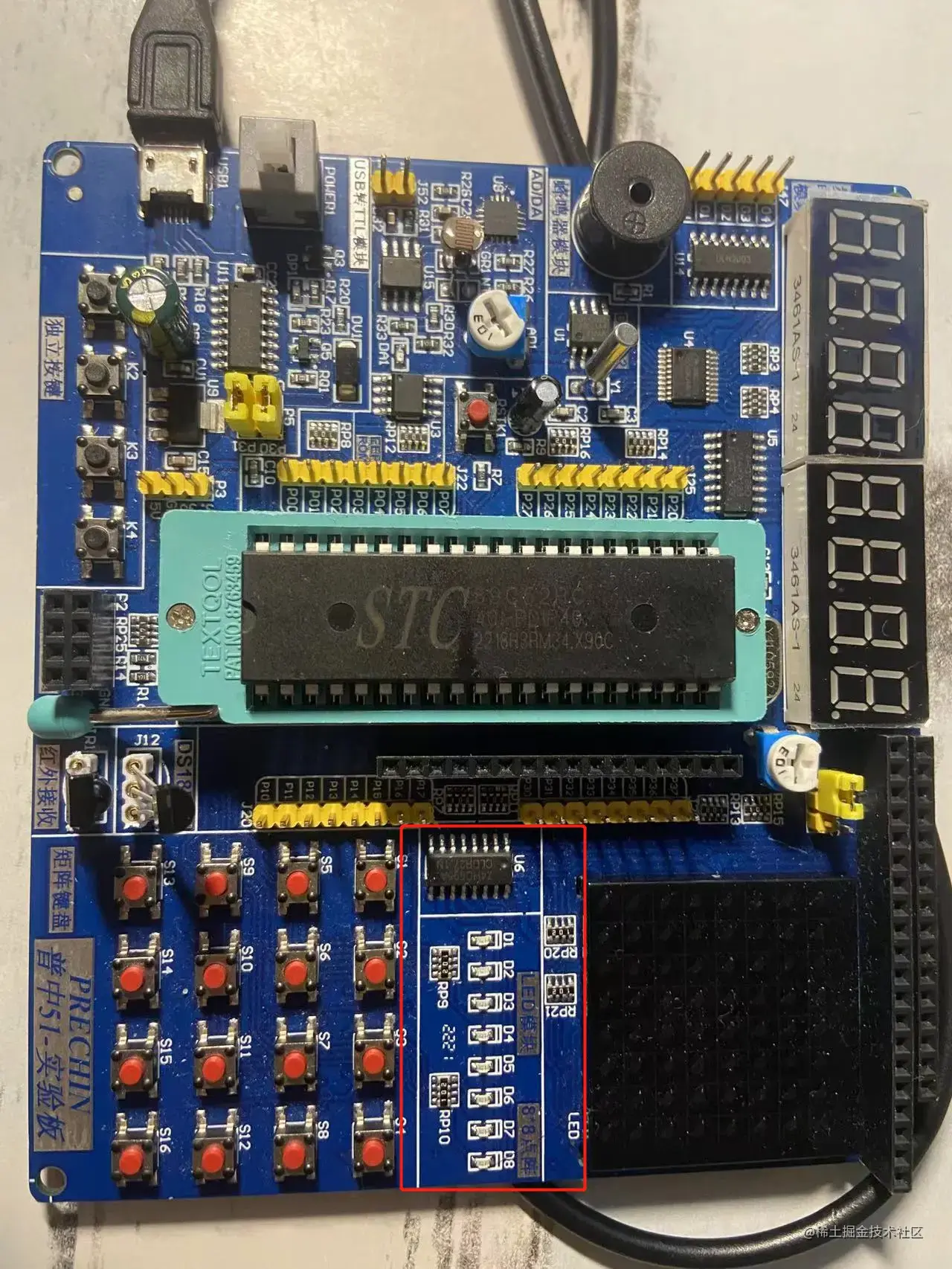

在实验板中，LED的位置在这

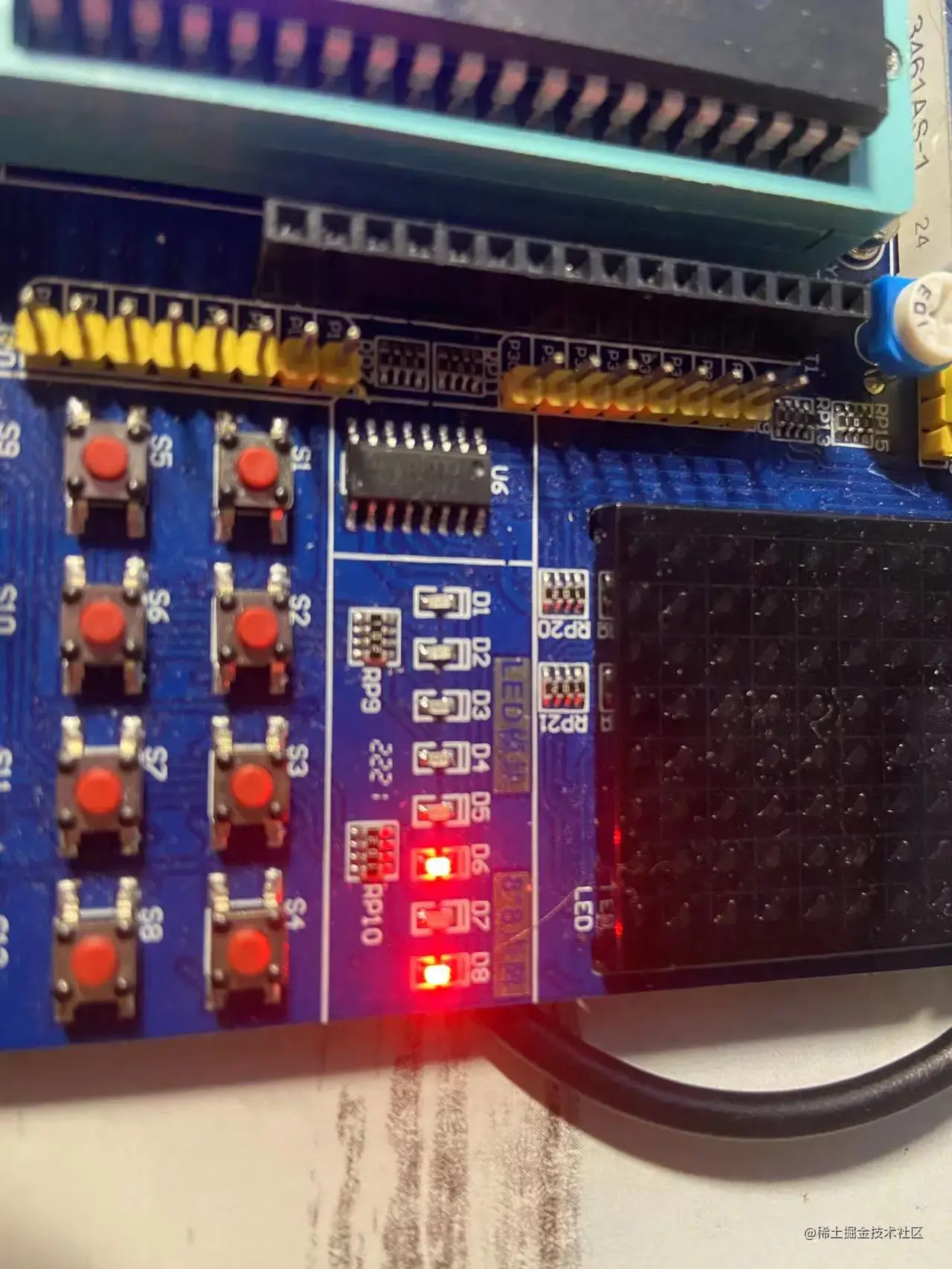

LED驱动后实现亮灯效果
那么LED 如何实现点亮呢？硬件原理？软件编程？
- 基本实现
只要在P2的引脚置低电平即可。
#include <REGX52.H>
头文件必须有
P2_2=0
或者
sbit LED P2^2; LED=0;
- 硬件原理
GPIO
通过控制 51 单片机的 GPIO 使开发板上的 LED 灯点亮 GPIO 介绍
- 通用输入输出口的简称
- 通过软件实现输入输出
- 普中51实验板（即该篇章涉及的实验板用的单片机是STC89C52）共有40个引脚
那么是不是所有引脚都是 GPIO 呢？当然不是，51 单片机引脚可以分为这么几大类： （1）电源引脚：引脚图中的 VCC、 GND 都属于电源引脚。
（2）晶振引脚：引脚图中的 XTAL1、XTAL2 都属于晶振引脚。
（3）复位引脚：引脚图中的 RST/VPD 属于复位引脚，不做其他功能使用。
（4）下载引脚：51 单片机的串口功能引脚（TXD、RXD）可以作为下载引脚使用。
（5） GPIO 引脚：引脚图中带有 Px.x 等字样的均属于 GPIO 引脚。从引脚图可以看出，GPIO 占用了芯片大部分的引脚，共达 32 个，分为了 4 组，P0、P1、P2、P3，每组为 8 个 IO，而且在 P3 组中每个 IO 都具备额外功能，只要通过相应的寄存器设置即可配置对应的附加功能，同一时刻，每个引脚只能使用该引脚的一个功能。

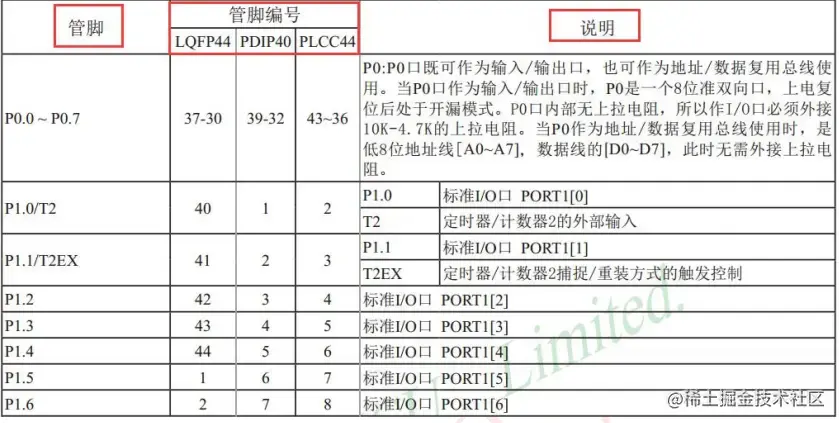

查阅 STC89CXX 芯片数据手册获取信息，数据手册在我们资料“\6--芯片资料\开发板芯片数据手册”内，里面有一个 STC89CXX 数据手册.pdf。里面的第 23 页中就有介绍，我们截取了一部分内容如下图所示：
我的理解：GPIO 实现无需什么时序规则，给高低电平即可。
那为什么给电平它就实现响应呢
看看原理图

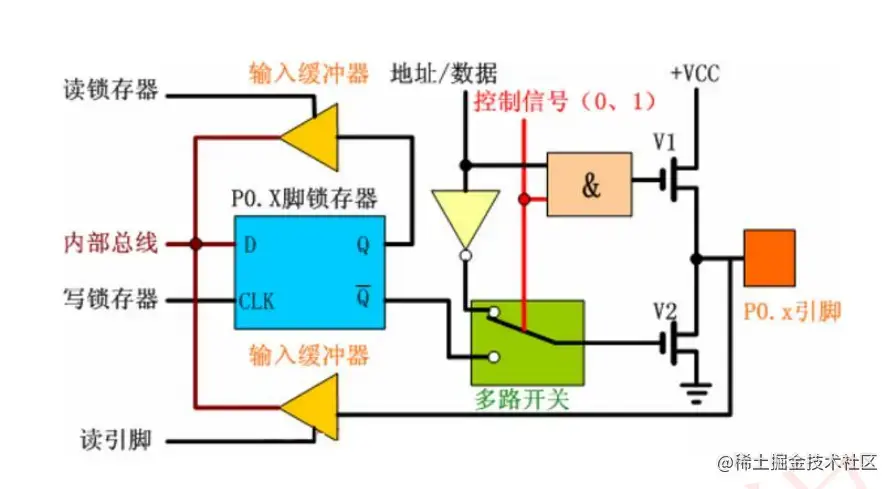

此为P0 原理图。P1,P2与之基本一样。图在 P0 口中，有两个三态的缓冲器，在学数字电路时，我们已知道，三态门有三个状态，即在输出端可以是高电平、低电平，同时还有一种就是高阻状态（或称为禁止状态）。可翻阅普中的51单片机开发查阅其原理图电路的原理。（涉及数电知识）
可能有的朋友会很懵、看不懂，没关系，这些都不会影响你编写单片机应用程序，大家记住以下几点即可：
①P0 口是漏极开路，要使其输出高电平，必须外接上拉电阻，通常选择4.7K~10K 阻值。
②P0、P1、P2 几乎都用作普通 I/O 口使用，既可作为输入，又可作为输出。
③P3 口既可用作普通 I/O 口，又可作为第二功能使用，比如串口、外部中
断、计数器等
通过实践：得出该实验板的GPIOP2^0~7为LED,P2^5为蜂鸣器。

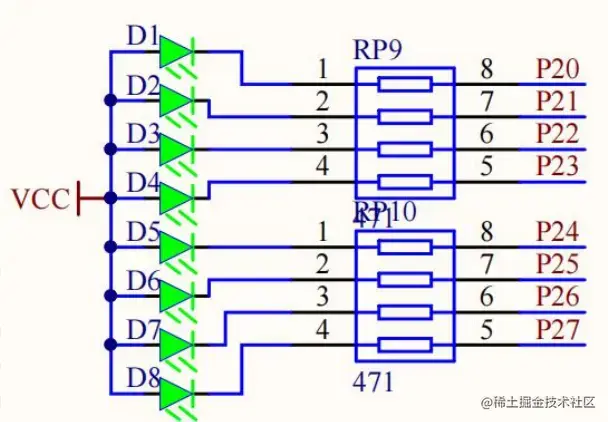

LED 模块 硬件电路
为什么置0亮灯，1熄灭呢？
图中 LED 采用共阳接法，即所有LED 阳极管脚接电源 VCC，阴极管脚通过一个 470 欧的限流电阻接到 P2 口上。根 据前面 LED 的介绍我们知道，要让 LED 发光即对应的阴极管脚应该为低电平，若为高电平则熄灭。
- 软件编程 让一个P2的引脚0点亮
#include <REGX52.H> typedef unsigned int u16; sbit LED1=P2^0; void main() { LED1=0;//点亮 while(1) {} }
即可实现
如果要实现8个的灯都亮
则
P2=0X00;
效果如下

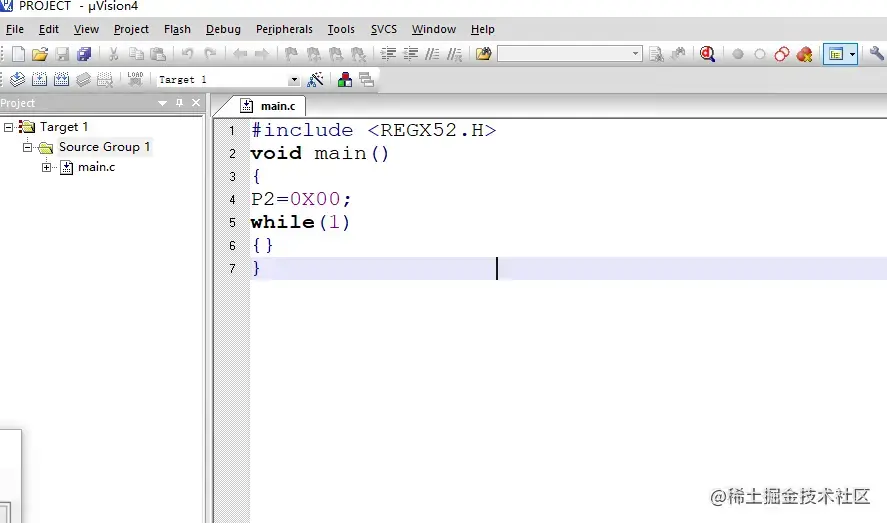

编译器截图
LED 全部点亮效果
附上自己写的流水灯教程 新人入门嵌入式，可看b站普中或江科大51视频
