Android 源码浅析：RecyclerView 源码浅析（4）—— ItemDecoration

孙先森Blog
1,518 阅读4分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第7天，点击查看活动详情

目录

前言

上一篇博客内容对 LayoutManager 进行了一定的了解，末尾 Demo 中自定义 LayoutManager 实现的分页导航，仅仅实现了布局，一般来说在底部会有一个分页指示器，这篇内容就来利用 ItemDecoration 来实现这个需求，ItemDecoration 在我看来算是 RecyclerView 中比较浅显易懂的部分了。

源码分析

由于 ItemDecoration 的源码很简单，直接进入源码：

public abstract static class ItemDecoration {

    public void onDraw(Canvas c, RecyclerView parent,State state) {
        onDraw(c, parent);
    }

    public void onDrawOver(Canvas c, RecyclerView parent, State state) {
        onDrawOver(c, parent);
    }

    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, State state) {
        getItemOffsets(outRect, ((LayoutParams)view.getLayoutParams()).getViewLayoutPosition(), parent);
    }

    // 方法标记删除 使用上面的 onDraw
    @Deprecated
    public void onDraw(Canvas c, RecyclerView parent) {
    }

    // 方法标记删除 使用上面的 onDrawOver
    @Deprecated
    public void onDrawOver(Canvas c, RecyclerView parent) {
    }

    // 方法标记删除 使用上面的 getItemOffsets
    @Deprecated
    public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
        outRect.set(0, 0, 0, 0);
    }
}

六个方法，三个标记删除，那么针对三个方法挨着查看其调用时机即可。

onDraw、onDrawOver

这两个方法，一眼看上去就是绘制对吧？说到绘制，在第二篇博客中分析 RecyclerView 绘制流程时调用过这两个方法，回顾下 RecyclerView 的绘制，首先是 draw 方法：

RecyclerView.java

public void draw(Canvas c) {
    super.draw(c);
    // draw 方法上来就循环 mItemDecorations 逐个调用了 onDrawOver 方法
    // mItemDecorations 就不贴代码了 就是个 ArrayList 存储 ItemDecoration 对象
    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        mItemDecorations.get(i).onDrawOver(c, this, mState);
    }
    // ...
}

View 的 draw 方法中会调用 onDraw，那么接着看一下 onDraw 方法：

RecyclerView.java

public void onDraw(Canvas c) {
    super.onDraw(c);
    final int count = mItemDecorations.size();
    for (int i = 0; i < count; i++) {
        // 同样是遍历 这次调用的是 ItemDecoration 的 onDraw 方法
        mItemDecorations.get(i).onDraw(c, this, mState);
    }
}

调用顺序注意一下， RecyclerView 的 draw 方法先调用了 super.draw()，在父类 View 的 draw 方法中先调用了 onDraw，然后再执行RecyclerView 重写后剩余 draw 方法中的代码，所以 ItemDecoration onDraw 方法是先执行，onDrawOver 则是后执行。

getItemOffsets

public void getItemOffsets(Rect outRect, int itemPosition, RecyclerView parent) {
    outRect.set(0, 0, 0, 0);
}

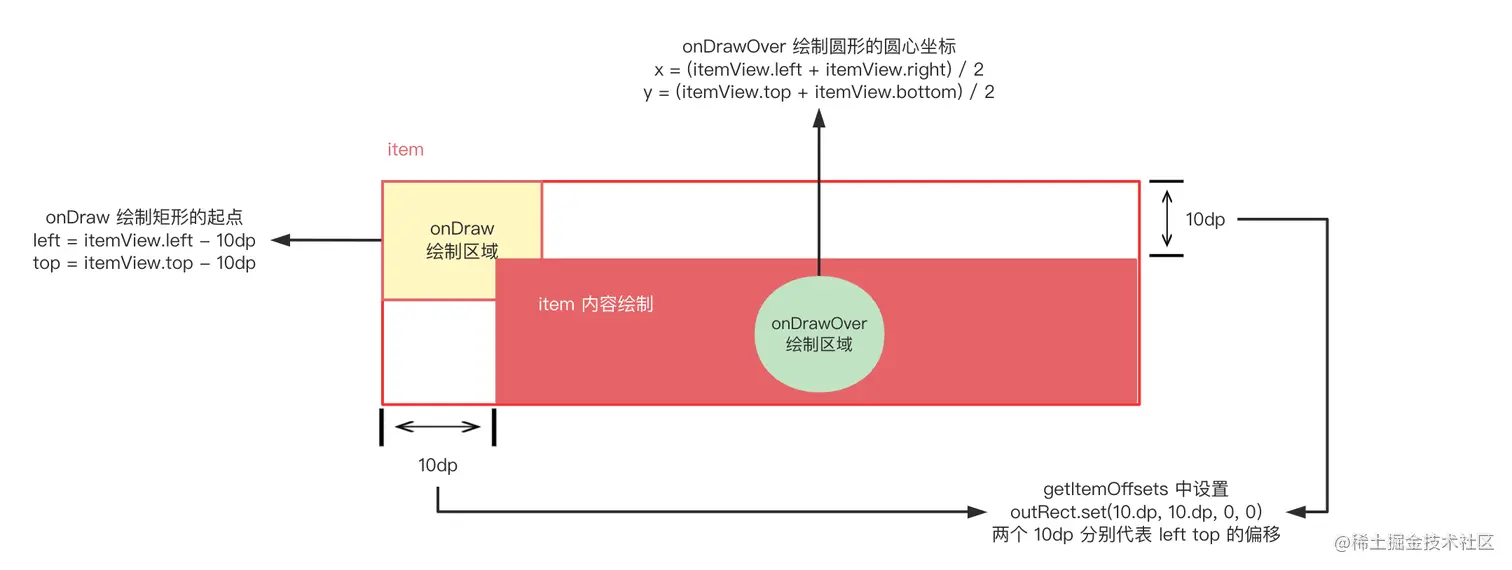

先来个示意图来理解一下 getItemOffsets 中 outRect 的含义：

getItemOffsets 设置偏移前后的区别： image.png

就是给 itemView 设置了一个内部偏移，说的再简单点就是 itemView 内容的绘制区域缩小了。

接着查看下其在 RecyclerView 的调用时机，在 RecyclerView 中搜索后发现仅有一处调用：

RecyclerView.java

Rect getItemDecorInsetsForChild(View child) {
    final LayoutParams lp = (LayoutParams) child.getLayoutParams();
    // ...
    // 从 LayoutParams 中取出
    final Rect insets = lp.mDecorInsets;
    insets.set(0, 0, 0, 0);
    final int decorCount = mItemDecorations.size();
    for (int i = 0; i < decorCount; i++) {
        mTempRect.set(0, 0, 0, 0);
        // 遍历获取
        mItemDecorations.get(i).getItemOffsets(mTempRect, child, this, mState);
        // 对 insets 进行累加
        insets.left += mTempRect.left;
        insets.top += mTempRect.top;
        insets.right += mTempRect.right;
        insets.bottom += mTempRect.bottom;
    }
    lp.mInsetsDirty = false;
    return insets;
}

可以看出每个 ItemDecoration 设置的偏移量都进行累加存储在了 LayoutParams 的 mDecorInsets 中，继续查看下 getItemDecorInsetsForChild 的调用时机：

RecyclerView.java


// 测量 View
public void measureChild(@NonNull View child, int widthUsed, int heightUsed) {
    final LayoutParams lp = (LayoutParams) child.getLayoutParams();
    // 获取 mDecorInsets 累加完成后的结果
    final Rect insets = mRecyclerView.getItemDecorInsetsForChild(child);
    widthUsed += insets.left + insets.right;
    heightUsed += insets.top + insets.bottom;
    final int widthSpec = getChildMeasureSpec(getWidth(), getWidthMode(),
            getPaddingLeft() + getPaddingRight() + widthUsed, lp.width,
            canScrollHorizontally());
    final int heightSpec = getChildMeasureSpec(getHeight(), getHeightMode(),
            getPaddingTop() + getPaddingBottom() + heightUsed, lp.height,
            canScrollVertically());
    if (shouldMeasureChild(child, widthSpec, heightSpec, lp)) {
        child.measure(widthSpec, heightSpec);
    }
}

// 和上面 measureChild 是一样的
public void measureChildWithMargins(@NonNull View child, int widthUsed, int heightUsed) {
    //...
    // 区别在于 widthSpec heightSpec 计算时增加了 Margin
    final int widthSpec = getChildMeasureSpec(getWidth(), getWidthMode(),
            getPaddingLeft() + getPaddingRight()
                    + lp.leftMargin + lp.rightMargin + widthUsed, lp.width,
            canScrollHorizontally());
    final int heightSpec = getChildMeasureSpec(getHeight(), getHeightMode(),
            getPaddingTop() + getPaddingBottom()
                    + lp.topMargin + lp.bottomMargin + heightUsed, lp.height,
            canScrollVertically());
    //...
}

从上面的代码不难看出，在测量子 View（也就是 itemView）时，整体占用的宽高是包含设置的偏移量的。

示意图

最后再来个示意图将三个方法结合起来理解下： image.png

  1. onDraw 绘制的内容在最底层，itemView 绘制在其内容之上，而 onDrawOver 绘制的内容在最上层；
  2. 图中 onDrawOver 虽然绘制在了 itemView 之中，但其实可以超出 itemView，我怕会有歧义特别说明一下；
  3. 如果想让 onDraw 绘制的内容不被 itemView 遮挡就重写 getItemOffsets 方法设置合适的偏移；

自定义 ItemDecoration

ItemDecoration 源码比较简单，也比较好理解，趁热打铁将上一篇内容中未完成的分页进度条部分通过自定义 ItemDecoration 来实现一下加深理解。

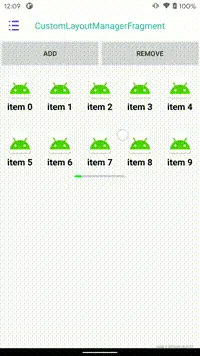

效果图


思路

进度条首先要保证不被 item 遮挡，那么绘制的逻辑要写在 onDrawOver 保证其绘制在最上层。其次也要保证进度条不遮挡 item，需要重写 getItemOffsets 对 item 设置底部偏移。

绘制逻辑比较简单用 drawLine 画进度条背景、进度条即可。进度等于 当滑动距离 / 最大滑动距离 ，获取这两个值可以通过 RecyclerView 的 重写 computeHorizontalScrollOffset 和 computeHorizontalScrollRange 两个方法，可以看下源码：

RecyclerView.java

public class RecyclerView {
    // ...
    public int computeHorizontalScrollOffset() {
        if (mLayout == null) {
            return 0;
        }
        return mLayout.canScrollHorizontally() ? mLayout.computeHorizontalScrollOffset(mState) : 0;
    }

    @Override
    public int computeHorizontalScrollRange() {
        if (mLayout == null) {
            return 0;
        }
        return mLayout.canScrollHorizontally() ? mLayout.computeHorizontalScrollRange(mState) : 0;
    }
    // ...
}

可以看出 RecyclerView 又交给了 LayoutManager 去获取，而 LayoutManager 中两个方法默认返回 0，需要我们自己重写实现计算。

实现

上一篇博客中自定义的 LayoutManager 并没有实现 computeHorizontalScrollOffset 和 computeHorizontalScrollRange 两个方法，这两个方法默认返回 0 需要手动实现：

class NavigationGridLayoutManager : RecyclerView.LayoutManager() {
    // ...
    override fun computeHorizontalScrollOffset(state: RecyclerView.State): Int {
        return mOffsetHorizontal
    }

    override fun computeHorizontalScrollRange(state: RecyclerView.State): Int {
        return mMaxOffsetHorizontal
    }
}

接着自定义 ItemDecoration：

class NavigationItemDecoration : RecyclerView.ItemDecoration() {

    private val mPaint = Paint().apply {
        strokeCap = Paint.Cap.ROUND
    }

    override fun onDrawOver(c: Canvas, parent: RecyclerView, state: RecyclerView.State) {
        super.onDrawOver(c, parent, state)
        // 滑动偏移量
        val scrollOffset = parent.computeHorizontalScrollOffset().toFloat()
        // 最大滑动距离
        val scrollRange = parent.computeHorizontalScrollRange().toFloat()
        // 进度条高度
        val progressHeight = 4f.dp
        // 进度条整体宽度
        val progressBgWidth = 100f.dp
        // 进度条宽度
        val progressWidth = 10f.dp

        // 先画进度条背景
        mPaint.color = Color.LTGRAY
        mPaint.strokeWidth = progressHeight

        val progressBgStartX = parent.width / 2f - progressBgWidth / 2
        val progressBgEndX = parent.width / 2f + progressBgWidth / 2
        val progressBgStartY = parent.height - progressHeight
        val progressBgEndY = parent.height - progressHeight
        c.drawLine(progressBgStartX, progressBgStartY, progressBgEndX, progressBgEndY, mPaint)

        // 画进度条
        mPaint.color = Color.GREEN
        val progressStartX = min(
            progressBgEndX - progressWidth,
            progressBgStartX + progressBgWidth * (scrollOffset / scrollRange)
        )
        val progressEndX = progressStartX + progressWidth
        val progressStartY = progressBgStartY
        val progressEndY = progressBgEndY
        c.drawLine(progressStartX, progressStartY, progressEndX, progressEndY, mPaint)
    }

    override fun getItemOffsets(
        outRect: Rect,
        view: View,
        parent: RecyclerView,
        state: RecyclerView.State
    ) {
        // 设置底部偏移 防止被遮挡
        outRect.set(0, 0, 0, 10.dp)
    }
}

最后

ItemDecoration 是比较简单的一部分，只需了解 onDraw、onDrawOver、getItemOffsets 三个方法的作用，就能通过自定义 ItemDecoration 实现分割线、滚动条等等效果。
