WebGL第四十三课：渲染正方体

庖丁解牛
1,008 阅读7分钟

持续创作，加速成长！这是我参与「掘金日新计划 · 10 月更文挑战」的第3天，点击查看活动详情

本文标题：WebGL第四十三课：渲染正方体

友情提示

这篇文章是WebGL课程专栏的第43篇，强烈建议从前面开始看起。因为花了大量的工夫来讲解向量的概念和矩阵运算。这些基础知识会影响你的思维。

前情回顾

在前面的文章中，我们已经提及了对于3D渲染最重要的三个矩阵：

  • Model 矩阵， 该矩阵用来控制渲染对象在世界坐标里的拉伸，渲染，以及位移。
  • View 矩阵， 该矩阵用来控制眼睛或者说相机的位置以及相机的朝向。
  • Projection 矩阵， 该矩阵用来将视野内的向量映射到NDC空间。

在这三个矩阵的总体作用，给定一个顶点位置之后，就能得到NDC空间中的坐标。

我们将此坐标作为vertex_shader中gl_Position变量的输出值，就能真正绘制出来了。

vertex_shader 的写法

根据上面的描述，vertex_shader需要接收四个变量

  • 顶点坐标
  • Model矩阵
  • View矩阵
  • Projection矩阵

顶点坐标是在vertex_shader中，需要以attribute的形式传入:

    attribute vec3 a_PointVertex; // 顶点坐标

这个变量名是随意指定的，我这里用前缀a_是为了说明这是一个attribute变量。

其余三个矩阵均是uniform变量的形式传入，如下：

    uniform mat4 u_Model; // Model 矩阵
    uniform mat4 u_View;  // View 矩阵
    uniform mat4 u_Projection; // Projection 矩阵

同理，变量名随意指定，这里用前缀u_, 是为了说明这三个变量是uniform变量。

这里注意，矩阵是 4X4的矩阵，而非3X3矩阵，这是因为3X3矩阵无法处理三维向量的位移，不再赘述，感兴趣者可阅读另一篇文章WebGL第四十一课：3D前置知识点之齐次空间 - 掘金 (juejin.cn)。

整体vertex_shader放在index.html中，写法如下:

    <script id="vertex_shader" type="myshader">
        // Vertex Shader
        precision mediump int;
        precision mediump float;

        attribute vec3 a_PointVertex; // 顶点坐标

        uniform mat4 u_Model; // Model 矩阵
        uniform mat4 u_View;  // View 矩阵
        uniform mat4 u_Projection; // Projection 矩阵

        varying vec3 va_pos;

        void main() {
          va_pos = a_PointVertex;
          mat4 MVP = u_Projection * u_View * u_Model;
          gl_Position = MVP * vec4(a_PointVertex.xyz, 1.0);
        }
    </script>

这里面有一个 varying 变量, 我们就是把顶点坐标直接传递给 fragment_shader。 这个是为了什么呢，请看fragment_shader:

fragment_shader 的写法

我们先忽略上面的 varying vec3 va_pos，直接将颜色置成全白：

<script id="fragment_shader" type="myshader">
        // Fragment shader
        precision mediump int;
        precision mediump float;

        varying vec3 va_pos;

        void main() {
            float color = 1.0;
            gl_FragColor = vec4(color, color, color, 1.0);
        }
</script>

构造立方体数据

先来看一下立方体：


我们看一下，这个立方体，是八个顶点。

但是我们构造数据的时候，不能只有八个顶点，为什么呢？

是因为我们渲染的基本单位是三角形，而一个三角形有三个顶点。

一个立方体有六个面，每个面可以由两个三角形组成，所以总的顶点个数：

6∗2∗3=366 * 2 * 3 = 36。

假设这个立方体的边长是2，那么我们来写一个面的顶点数据：

-1, 1, 1,/**/-1, -1, 1,/**/1, 1, 1,/**/-1, -1, 1,/**/1, -1, 1/**/, 1, 1, 1

可以在纸上画一画， 这是哪一个面的顶点数据呢？

其他面的顶点数据与此同理可以写出，有一点要注意，写的时候，一定要采用逆时针的顺序。

这里不赘述，完整代码放在结尾的链接里。

将顶点数据传递到gl

这个过程分三步：

    1. 构造立方体数据，这个上面已经完成
    1. 生成 WebGL buffer
    1. 将立方体数据传递到上面的buffer中

代码如下：


    let dataArr = new Float32Array(cube_model);
    //
    let glbuffer = gl.createBuffer(); // 创建 buffer
    gl.bindBuffer(gl.ARRAY_BUFFER, glbuffer); // 绑定 buffer
    gl.bufferData(gl.ARRAY_BUFFER, dataArr, gl.STATIC_DRAW); // 上传顶点数据到 gl

上面的cube_model就是立方体顶点数据, 这里需要转换成底层的float32格式。

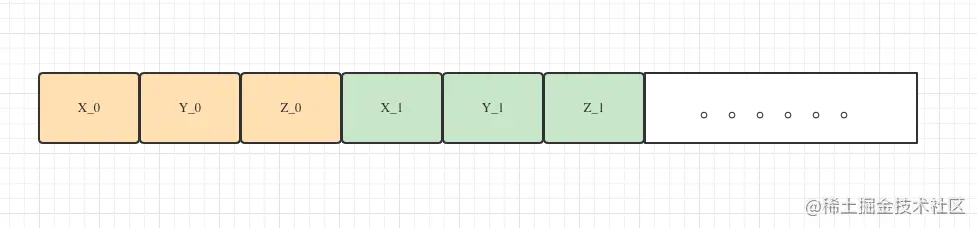

描述顶点数据格式

这一步就是说，buffer 中的数据，如何在vertex_shader中获取。


我们想要vertex_shader在buffer中取数据的时候，以上面的格式去取，代码如下：

let a_PointVertex_loc = gl.getAttribLocation(program, 'a_PointVertex');
gl.vertexAttribPointer(a_PointVertex_loc, 3, gl.FLOAT, false, 0, 0); // 坐标
gl.enableVertexAttribArray(a_PointVertex_loc);

MVP矩阵的设置

Model 矩阵

我们先简化操作，假设，立方体没有进行拉伸，旋转，位移。

那么 Model 矩阵就应该是一个单位阵：

[1000010000100001]\begin{bmatrix} 1 & 0& 0& 0 \\0 & 1 &0&0 \\0 & 0&1&0 \\ 0 & 0& 0& 1 \end{bmatrix}

这个矩阵对于输入的向量不会产生任何影响。

View矩阵

再来考虑View矩阵，View矩阵描述的是眼睛的位置，以及眼睛的朝向，我们用一个函数来生成这个矩阵：

function mat4_get_lookat(eye, target, up);

其中，eye 是眼睛位置，target是看向哪个点，up是眼睛的正上方。

函数的具体实现在文末代码给出。

这里我们假设眼睛在世界坐标系的(−10,10,10)(-10, 10, 10)点，看向(0,0,0)(0,0,0)点。也就是立方体所在的位置。

let view_mat = mat4_get_lookat([-10, 10, 10], [0, 0, 0], [0, 1, 0]);

Projection 矩阵

投射一般有两种，正交和透视，本篇用透视方式，也就是Perspective矩阵， 这个矩阵在WebGL第四十二课：3D前置知识点之Perspective矩阵 - 掘金 (juejin.cn)一文中已经讲过，这里直接用一个函数给出：

function mat4_get_perspective(near, far, whr, fov);

具体实现在文末代码。

这里给出一个固定的参数:

let projection_mat = mat4_get_perspective(0.1, 100, 1, 45);

上传uniform变量

本篇涉及到的uniform变量有三个矩阵，我们放在一个函数里统一上传。

// 用三个全局变量存储gl中三个uniform的引用
var u_Model_loc = null;
var u_View_loc = null;
var u_Projection_loc = null;
...
...
...
function uniforms_update(gl) {
    // model
    gl.uniformMatrix4fv(u_Model_loc, false, new Float32Array(model_mat));
    // view
    view_mat = mat4_get_lookat([-10, 10, 10], [0, 0, 0], [0, 1, 0]);
    gl.uniformMatrix4fv(u_View_loc, false, new Float32Array(view_mat));
    // perspective
    projection_mat = mat4_get_perspective(0.1, 100, 1, 45);
    gl.uniformMatrix4fv(u_Projection_loc, false, new Float32Array(projection_mat));
}

画出来吧，立方体！

就一句关键代码, 画出 12 个三角形:

    gl.drawArrays(gl.TRIANGLES, 0, 12 * 3);

注意，最后一个参数，是顶点的个数，所以是 12 * 3。

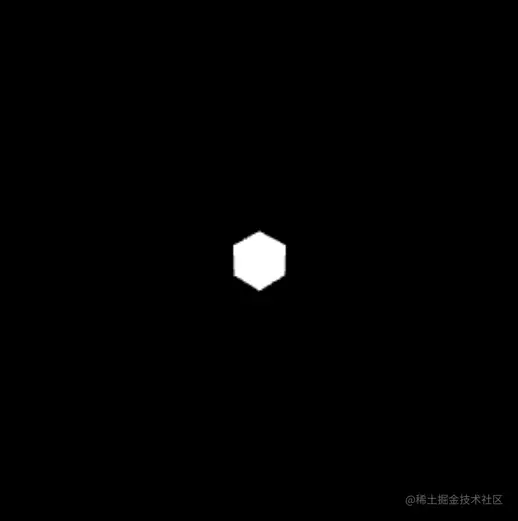

结果如下：


看起来是那么回事，全白色的一个立方体，但是这很像一个六边形，而不像一个立方体。

这为啥？

因为从我们眼睛的位置和角度看向这个立方体，立方体就是呈现的这么个形状。

将颜色搞的丰富一点

记得我们fragment_shader中的varying vec3 va_pos;变量吗，这个变量是在vertex_shader中传递过来的，代表就是立方体本身的顶点的坐标。

注意，这个坐标没有经过 MVP 矩阵，也就是说，是原始坐标。

在fragment_shader中，这个坐标会被插值。

我们可以利用这个坐标，让立方体的颜色丰富一点。

比如说：

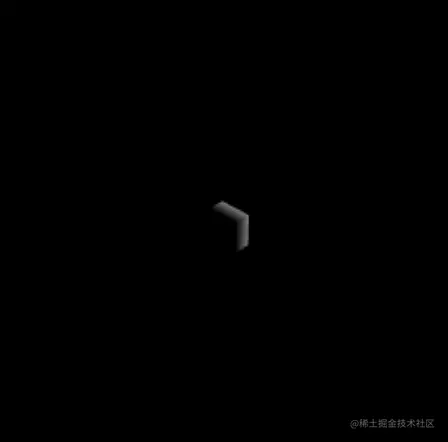

    float color = va_pos.x;
    gl_FragColor = vec4(color,color,color, 1.0);

我们直接将立方体的原始顶点的坐标的x分量，当做颜色直接输出，会是什么样：


这很容易理解，因为原始立方体的坐标越靠右边，那么就越亮。而左边就很黑。

再试试：

    float color = va_pos.y;
    gl_FragColor = vec4(color,color,color, 1.0);

我们用原始坐标的y分量，当做颜色，这很容易猜到了：


只有上面一部分是白的，下面就是黑的。

再试试：

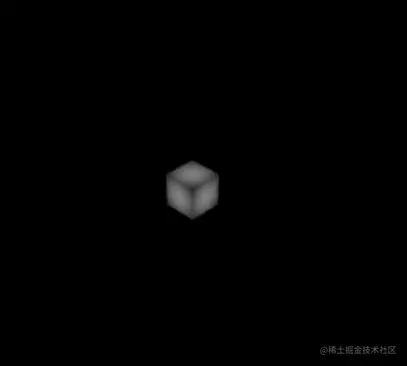

    float color = len(va_pos);
    gl_FragColor = vec4(color,color,color, 1.0);

我们将坐标的长度，作为颜色输出，那么理论上讲，离原点越远，那么就越亮，所以八个顶点是最亮的：


还有什么别的有趣的着色办法吗，当然有。

比如说：

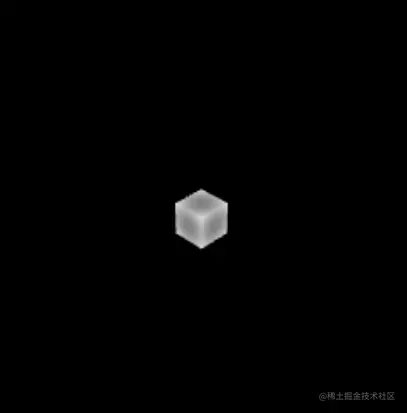

    float color = 1.0 - len(va_pos);
    gl_FragColor = vec4(color,color,color, 1.0);

顶点离原点的距离越远，那么就越黑，所以效果如下：


这里可以测试你脑海里的任何数学函数，来玩一玩这种效果。

那么黑白的颜色，没意思，我们下面来试试彩色。

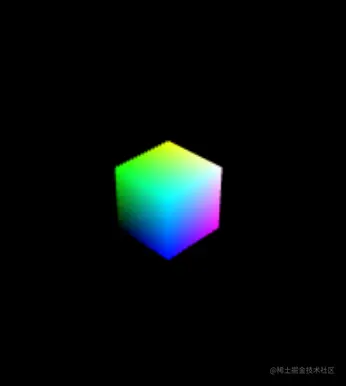

    gl_FragColor = vec4(va_pos, 1.0);

直接将va_pos,当做RGB，输出：


分析一下，最右边上边的那个点，原始坐标是(1.0,1.0,1.0)(1.0, 1.0, 1.0), 所以这里的颜色是全白，最亮。

再来看看下面的那个顶点，为什么是蓝色，因为原始坐标是(-1, -1, 1)。

所以直接当做颜色的话，RG分量都是-1, 而B分量是1，所以是蓝色的。

有一个小问题，如果颜色的某个分量<0, WebGL会自动将其置成0。

我们将所有的坐标都变到[0, 1]之间, 然后当做颜色输出：

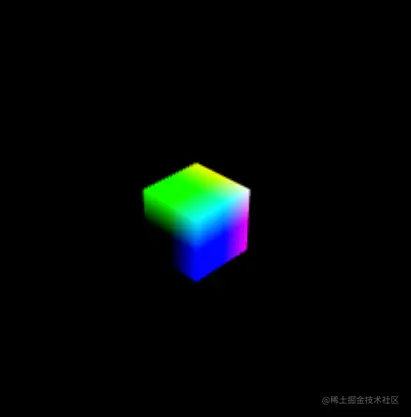

    vec3 color = (va_pos + 1.0) * 0.5;
    gl_FragColor = vec4(color, 1.0);

效果如下：


这张图与上图的区别就是，更多的地方有了亮度，因为我们手动将颜色为负值的地方进行了转变。

清晰的将三角形表示出来

这里很简单，我们不画三角形，只需要画线就行了：

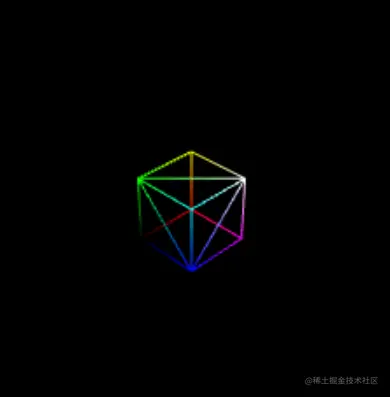

    gl.drawArrays(gl.LINES, 0, 12 * 3);

效果如图：


小习题

  • 变化一下眼睛的位置试验一下效果
  • 定时变化眼睛的位置，变成动画

完整代码链接

WebGL第四十三课完整代码 - 掘金 (juejin.cn)
