本文标题：WebGL第四十二课：3D前置知识点之Perspective矩阵

友情提示

这篇文章是WebGL课程专栏的第42篇，强烈建议从前面开始看起。因为花了大量的工夫来讲解向量的概念和矩阵运算。这些基础知识会影响你的思维。

矩阵的作用

一般来说，在程序里或者在公式里，矩阵的作用可以看成是一个输入输出系统。

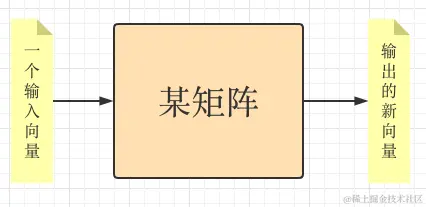

这个系统的输入是一个向量，输出是另一个向量，像下图这样：

研究某一个特定矩阵的效果，就要看，这个输出向量和输入向量的关系。

这十分类似于程序里的函数。

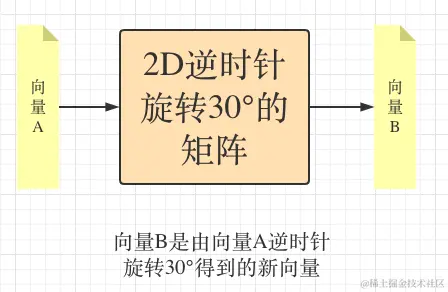

举个特定的例子来说明，比如说我们有一个2D的旋转矩阵，作用是逆时针旋转30°，那么对于任意输入向量来说，得到的输出向量，皆是该输入向量逆时针旋转30°的结果，如下图：

我们这里注意一下，一个矩阵的输入向量，必须是该维度内，任意的向量。

比如说上述的旋转矩阵，那么对于任意2D的输入向量，必须都能完成这个旋转效果才行。

这一点需要留个心眼，下面会再次提及。

用穷举法获取矩阵效果

既然这里把矩阵看做一个输入输出系统，我们不妨这样来研究某个特定矩阵的效果：

大量穷举输入向量，去观测相应的输出向量，总结输出向量与输入向量的关系，即可。

意思就是，如果我们不清楚一个矩阵的效果是什么，我们就可以随便找几个输入向量，然后计算出输出向量，然后观察一下效果，然后试图总结一下整个矩阵的效果。

穷举法示例1

有一个2D的矩阵:$\begin{bmatrix} 2 & 0\\ 0& 3\end{bmatrix}$, 试着总结一下这个矩阵的效果。

我们用三个输入向量来实验一下：

• $\begin{bmatrix} 2 & 0\\ 0& 3\end{bmatrix}$ * $\left(\begin{array}{cc} 1\\ 0\end{array}\right)$ = $\left(\begin{array}{cc} 2\\ 0\end{array}\right)$

• $\begin{bmatrix} 2 & 0\\ 0& 3\end{bmatrix}$ * $\left(\begin{array}{cc} 0.5\\ 0.5\end{array}\right)$ = $\left(\begin{array}{cc} 1\\ 1.5\end{array}\right)$

• $\begin{bmatrix} 2 & 0\\ 0& 3\end{bmatrix}$ * $\left(\begin{array}{cc} 0\\ 1\end{array}\right)$ = $\left(\begin{array}{cc} 0\\ 3\end{array}\right)$

我们来总结一下规律，该矩阵可能的效果是：

• 将输入向量的x分量变成原来的2倍
• 将输入向量的y分量变成原来的3倍

我们再列一个任意向量，来验证一下我们的总结是否正确：

• $\begin{bmatrix} 2 & 0\\ 0& 3\end{bmatrix}$ * $\left(\begin{array}{cc} 5\\ 6\end{array}\right)$ = $\left(\begin{array}{cc} 10\\ 18\end{array}\right)$

验证了一下，确实是这个效果，那么大概率我们总结的效果就是正确的了。

穷举法示例2

看这个矩阵: $\begin{bmatrix} 1 & 0\\ 0& 0\end{bmatrix}$

列举如下：

• $\begin{bmatrix} 1 & 0\\ 0& 0\end{bmatrix}$ * $\left(\begin{array}{cc} 1\\ 0\end{array}\right)$ = $\left(\begin{array}{cc} 1\\ 0\end{array}\right)$

• $\begin{bmatrix} 1 & 0\\ 0& 0\end{bmatrix}$ * $\left(\begin{array}{cc} 0.5\\ 0.5\end{array}\right)$ = $\left(\begin{array}{cc} 0.5\\ 0\end{array}\right)$

• $\begin{bmatrix} 1 & 0\\ 0& 0\end{bmatrix}$ * $\left(\begin{array}{cc} 0\\ 1\end{array}\right)$ = $\left(\begin{array}{cc} 0\\ 0\end{array}\right)$

总结规律：

保留输入向量的x分量，让y分量变成0。

穷举画图

总结规律最好的办法就是在坐标系中画出输入输出向量坐标，能更加清晰的找到规律。

比如说旋转矩阵，我们只要列出几个向量，然后画出输出向量，非常容易得知，输出向量是由输入向量旋转得来。

开始分析Perspective矩阵

对输入向量进行约束

我们先把上文中的一个重要注意点放到这里：

一个矩阵的输入向量，必须是该维度内，任意的向量。

由于该Perspective矩阵是4D的，那么根据这个注意点，得出一个东西:

输入向量必须是任意4D向量。

但是很明显，对于Perspective矩阵来说，这个输入向量不能是任意的4D向量。

这是由于齐次空间的原因，如果对于齐次空间不理解的读者，可以先看WebGL第四十一课：3D前置知识点之齐次空间 - 掘金 (juejin.cn)。

对于Perspective矩阵来说，这里给出输入向量必须满足的条件：

形如:$\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$的向量，即可作为Perspective矩阵的输入。

也就是说，前面三个分量无所谓，最后一个分量必须是1.0。

这里做这样的约束，并不是因为，矩阵本身不能接受任意4D向量，而是我们图形学应用的时候，第四个分量只会是1.0，这样能大大缩减我们穷举时的数据量，能够更快分析出来规律。

先给出Perspective的数学形式

想要生成一个Perspective矩阵，我们一般有几个参数：

• 近面 near
• 远面 far
• 宽高比 whr
• 视场角 fov

根据以上参数，可以得出一个Perspective矩阵：

$\begin{bmatrix} \frac{1}{whr * tan(fov/2)} & 0 &0 &0 \\ 0 & \frac{1}{tan(fov/2)} &0 &0 \\ 0 & 0 & -\frac{far+near}{far-near} & \frac{2 * far * near}{near-far} \\ 0 & 0 &-1 &0 \end{bmatrix}$

我们剩下来的事情就是要研究，对于任意 $\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$向量，经过这个矩阵运算之后，输出向量会是什么。

根据矩阵乘法的相关性质(WebGL第十四课：从向量到矩阵 - 掘金 (juejin.cn))，我们可以立即得出一个结论：

输出向量的 $w = -z$, 也就是说：

$\begin{bmatrix} \frac{1}{whr * tan(fov/2)} & 0 &0 &0 \\ 0 & \frac{1}{tan(fov/2)} &0 &0 \\ 0 & 0 & -\frac{far+near}{far-near} & \frac{2 * far * near}{near-far} \\ 0 & 0 &-1 &0 \end{bmatrix}$ * $\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$ = $\left(\begin{array}{cc} ?\\ ?\\ ?\\ -z\end{array}\right)$

前面三个分量暂时处于未知状态。

研究一个图形学中矩阵的效果，一定要看输入向量的物理意义是什么。

看下图：

提出一个问题：

Perspective矩阵的输入向量，是图中的

• OA （黑色向量）?
• VA （绿色向量）?

到底是哪一个？

很明显是绿色的向量，因为Perspective矩阵是MVP矩阵中，最后进行运算的矩阵。

在经过View矩阵的时候，已经将黑色向量转成了绿色向量了。

在这里再提一个额外的知识：

View矩阵不仅仅是将黑色向量变成绿色向量，并且连带坐标系，也一并变换了，就是说，这个View矩阵有两个效果：

• 1. 将黑色向量变成绿色向量
• 2. 将绿色向量用相机的三个轴形成的坐标系，输出到结果

重点：Perspective矩阵的输入，正是上面两步之后的结果。

也就是说，我们此时考虑的坐标系，就应该是Camera坐标系，而非世界坐标系。

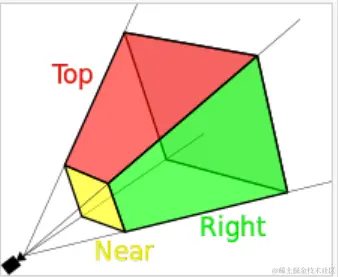

接下来，我们在Camera坐标系中，将 near far whr fov 画出来，这就是我们常见的视椎体：

然后，我们将注意力集中在这个视椎体内部的点与Camera位置连线所形成的一堆向量上。

先研究输出向量的z分量

先把得到的向量写出来：

$\begin{bmatrix} \frac{1}{whr * tan(fov/2)} & 0 &0 &0 \\ 0 & \frac{1}{tan(fov/2)} &0 &0 \\ 0 & 0 & -\frac{far+near}{far-near} & \frac{2 * far * near}{near-far} \\ 0 & 0 &-1 &0 \end{bmatrix}$ * $\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$ = $\left(\begin{array}{cc} ?\\ ?\\ z_{out}\\ -z\end{array}\right)$

$z_{out} = -z * \frac{far+near}{far-near} + \frac{2* far* near}{n-f}$

结论一：可以看出，far 和 near 都是常量，随着z的变化，$z_{out}$是线性变化的。

我们不妨取

• 输入z = -near
• 输入z = -far 两个极端情况来代入试试：

当输入 z=-near 时，$z_{out}$ = -near // 很简单的中学化简得到的结果
当输入 z=-far 时，$z_{out}$ = far

又由于，这个变换过程是线性的，我们可以得知，
当输入的z在[ -near, -far]间变化时，输出的$z_{out}$就会在[ -near, far]之间线性变化。

再研究输出向量的x分量

从矩阵乘法算式中可以一眼看出：

输出向量$x_{out} = \frac{x}{whr * tan(fov/2)}$

这仅仅是输入向量x带了一个乘积系数而已，非常简单的关系。

输出向量的y分量与x分量类似

输出向量$y_{out} = \frac{y}{tan(for/2)}$

也仅仅是输入向量y带了一个乘积系数。

疑团

从网上的资料中，我们知道，Perspective 矩阵可以将视椎体内的向量，变到NDC的范围中去。也就是xyz个分量的范围都应该是[-1,1]。

但上面我们看出，$z_{out}$的范围似乎不是[-1,1], 而是[-near, far]。

这是为啥？

这里就要再次提一下齐次空间了WebGL第四十一课：3D前置知识点之齐次空间 - 掘金 (juejin.cn)。

输出向量的xyz最终都要除以w，也就是说：

最终得到的结果是一个3D的向量：

$\left(\begin{array}{cc} \frac{x_{out}}{w}\\ \frac{y_{out}}{w} \\ \frac{z_{out}}{w} \end{array}\right)$

研究这个式子：

$z_{out}/w$ = $z_{out}/(-z)$ = $\frac{far+near}{far-near} + \frac{2* far* near}{(near-far)(-z)}$

这就很明显了，

• 将z=-near代入，得到 $z_{out}/w$ = -1
• 将z=-far代入，得到 $z_{out}/w$ = 1

并且，观察式子，z处于一个分母的位置，很明显，随着z的变化，最终得到的结果不是一个线性的，而是呈下图的样子：

在z靠近-near的时候，变化极其剧烈
在z靠近-far的时候，变化极其平缓。

最终的xy

我们不妨来观察一下$x_{out}/w$这个式子：

$x_{out}/w$ = $x_{out}/(-z)$ = $\frac{x}{whr * tan(fov/2) * (-z)}$

我们将式子中的常量写成一个整体系数，得到 $\frac{C * x}{-z}$

那么输入向量x在$[\frac{z}{C}, \frac{-z}{C}]$之间取值的时候，最终的结果就会是[-1,1]之间。

我们发现，输入向量z越小，我们输入向量x就必须更大，才能更靠近[-1, 1]。

这不就是透视效果吗！！！

y的分析与x一样，就不赘述了。

总结

本篇从数值角度分析了Perspective矩阵的效果和相关特性，希望对诸位有帮助。

以下是deepseek对这篇文章的总结，非常好，复制过来

分步解释：Perspective矩阵的作用与原理

1. 矩阵的基本作用

矩阵在图形学中用于坐标变换。Perspective矩阵属于投影矩阵的一种，负责将3D相机空间中的点投影到2D屏幕，同时保持透视效果（近大远小）。

2. 输入向量的约束

• 形式：输入向量为齐次坐标 $\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$，表示3D空间中的点。
• 来源：经过模型矩阵（Model）和视图矩阵（View）变换后，点已位于相机坐标系，此时应用Perspective矩阵。

3. Perspective矩阵的结构

矩阵参数：

• near：近裁剪面距离（正值）。
• far：远裁剪面距离（正值）。
• fov：垂直视场角（决定视野高度）。
• whr：宽高比（视图宽度/高度）。

矩阵形式： $M=\begin{bmatrix} \frac{1}{whr * tan(fov/2)} & 0 &0 &0 \\ 0 & \frac{1}{tan(fov/2)} &0 &0 \\ 0 & 0 & -\frac{far+near}{far-near} & \frac{2 * far * near}{near-far} \\ 0 & 0 &-1 &0 \end{bmatrix}$

4. 输出向量计算

输入向量 $\left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$ 经过矩阵乘法：

$\left(\begin{array}{cc} x'\\ y'\\ z'\\ 1.0\end{array}\right) = M \cdot \left(\begin{array}{cc} x\\ y\\ z\\ 1.0\end{array}\right)$

具体分量：

• x'：$\frac{x}{\text{whr} \cdot \tan(\text{fov}/2)}$

• y'：$\frac{y}{\tan(\text{fov}/2)}$

• z'：$-\frac{\text{far} + \text{near}}{\text{far} - \text{near}} \cdot z + \frac{2 \cdot \text{far} \cdot \text{near}}{\text{near} - \text{far}}$

• w'：(-z)

5. 透视除法（关键步骤）

将齐次坐标转换为3D标准化设备坐标（NDC）： $\text{NDC} = \left( \frac{x'}{w'}, \frac{y'}{w'}, \frac{z'}{w'} \right)$

• x和y分量：

  $\frac{x'}{w'} = \frac{x}{-\text{whr} \cdot \tan(\text{fov}/2) \cdot z}$

  $\frac{y'}{w'} = \frac{y}{-\tan(\text{fov}/2) \cdot z}$

  这实现了近大远小：当 (z) 增大（远离相机），分母增大，坐标值缩小。

• z分量： $\frac{z'}{w'} = \frac{-\frac{\text{far} + \text{near}}{\text{far} - \text{near}} \cdot z + \frac{2 \cdot \text{far} \cdot \text{near}}{\text{near} - \text{far}}}{-z}$

  化简后：

  $\frac{z'}{w'} = \frac{\text{far} + \text{near}}{\text{far} - \text{near}} + \frac{2 \cdot \text{far} \cdot \text{near}}{z \cdot (\text{near} - \text{far})}$

  • 当 $z = -\text{near}$（近裁剪面），结果为 $-1$；
  • 当 $z = -\text{far}$（远裁剪面），结果为 $1$。非线性映射优化了深度缓冲的精度分布。

6. 视椎体到NDC的映射

• x和y：被缩放并受$z$影响，确保视椎体内的点映射到NDC的$[-1, 1]$范围。
• z：非线性映射到$[-1, 1]$，保证深度测试正确性。

7. 参数影响

• fov：角度越大，视野越广，物体显得更小。
• near/far：决定可见深度范围，影响深度精度和裁剪。

8. 总结

Perspective矩阵通过缩放和平移，将相机空间的视椎体转换为NDC立方体，再通过视口变换映射到屏幕。关键步骤是矩阵乘法后的透视除法，实现了3D到2D的投影及深度处理。
