《Fundamentals of Computer Graphics》第五版第三章栅格图栅格图（raster ima

“raster” 意为光栅、栅格。

在光学中，光栅是一种特殊的光学仪器，它具有一定的干涉效应。而这里所说的，是相互独立的点阵。因此，翻译为 “光栅” 可能会引起歧义。但在有些语境中，“raster” 已经被标准化为 “光栅”，如：“raster display” 的标准翻译为光栅显示器。

本章将尽可能保持翻译的一致性，除了标准化翻译之外，其余所有地方都把 “raster” 译为栅格，以尽可能准确地表达计算机图形学中 “raster” 的含义。

大多数计算机图形、图像通过光栅显示器（raster display）展示。光栅显示器使用矩形物理像素（pixel）阵列呈现图像，常见的有平板电脑显示器、电视等。光栅显示器有一个发光像素阵列，每个像素可以单独设置颜色以生成想要的图像。不同颜色可以通过将不同强度的红、绿、蓝光混合起来得到。大多数打印机，如激光打印机、喷墨打印机，也都是栅格设备（raster device）。

像素（pixel）是图像元素（picture element）的简称。

打印机中的颜色更加复杂，涉及至少四种染料的混合。

栅格在图像输入设备中也很常见。数码相机中的图像传感器是一个感光像素阵列，其中每个像素用于记录打在它上面的光的颜色和强度。台式扫描仪中包含了一排物理像素，用于扫描整个页面。

栅格图（raster image）是最常用的存储、处理图像的方式。栅格图就是存储了一系列像素值（pixel value，通常是颜色）的二维数组。要展示栅格图，可以直接使用所存储的像素值控制显示屏上每个像素的颜色。也可以在展示栅格图之前做一些额外操作，如：改变图像的大小、取向、颜色，甚至是把图像贴在三维曲面上展示。通常，显示屏的物理像素数目不等于图像的像素数目。图像像素和显示屏像素之间没有直接的对应关系。栅格图是对图像的描述，与设备无关。

矢量图（vector image）是另一种描述图像的方式，它存储的是对形状——曲线所包围的有色区域——的描述；本质上，存储的是展示图像的指令（instruction）。矢量图的优点是与分辨率无关（resolution independent），它可以很好地展示在高分辨率设备上；缺点是在展示图像之前必须进行栅格化（rasterized）。矢量图通常用于文本、图表（diagram）、机械制图（mechanical drawings），以及其它的清晰度（crispness）和精度很重要，但无需考虑照片或复杂着色的应用场景。

本章主要讨论栅格图和显示器的基础知识，特别关注显示器的非线性。

栅格设备（Raster Devices）

栅格设备可简单分类为：

输出设备
- 显示器（Display）
  - 透光型（Transmissive）

    液晶显示器（liquid crystal display，简称 LCD）
  - 发光型（Emissive）

    LED（light-emitting diode，发光二极管）显示器
- 硬拷贝（Hardcopy）
  - 双色调（Binary）

    喷墨打印机（ink-jet printer）
  - 连续色调（Continuous tone）

    热升华打印机（dye sublimation printer）
输入设备
- 二维阵列传感器

  数码相机
- 一维阵列传感器

  平板扫描仪（flatbed scanner，又称台式扫描仪）

显示器

现代显示器几乎都基于固定的像素阵列，它们可以分为发光显示器和透光显示器。发光显示器本身就是光源，它们直接控制发出多少光。而透光显示器则需要一个额外的光源，显示器自身只负责控制允许通过多少光；例如，对于直视的（direct-viewed）显示器，阵列后面需要有一个背光源（backlight），对于投影仪（projector），灯光穿过像素阵列之后才会投影到屏幕上。

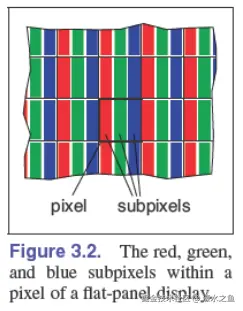

彩色显示器（color display）中的每个像素由三个独立控制的子像素（subpixel）——红、绿、蓝——构成。从远处看时，由于眼睛无法分辨这些子像素，因此感知到的颜色就是红、绿、蓝的混合。

LED 显示器是一种发光显示器。LED 是一种半导体发光器件，发光强度与通过的电流有关。LED 显示器中每个像素均由一个或多个 LED 构成。彩色 LED 显示器中，红、绿、蓝子像素分别对应一个 LED，它们由不同材料制成，因而可以发出不同颜色的光。

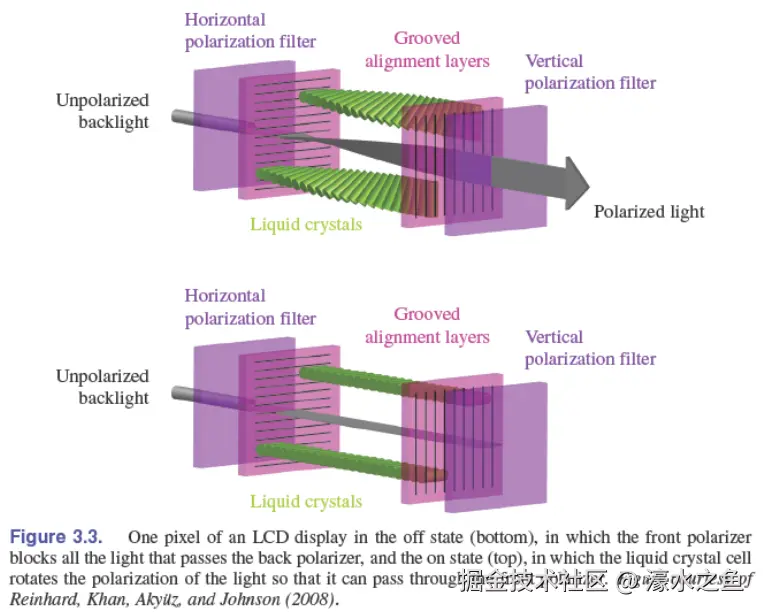

液晶显示器（LCD）是一种透光显示器。液晶材料可以控制光的偏振方向，偏振方向的旋转角度可通过电压调控。每个 LCD 像素前后都各有一个偏振片，它们的透光轴互相垂直。通过调节电压，可以让出射光强在最小值和最大值之间变化。彩色 LCD 显示器中每个像素也都包含三个子像素——红、绿、蓝，它们分别带有各自颜色的滤光片。

任何带有固定像素阵列的显示器都有其固定分辨率（resolution）。对于显示器和图像，分辨率就是像素阵列的大小。如果图像的分辨率和显示器的不同，则需要进行转换。显示器的分辨率也称为原始分辨率（native resolution）。

硬拷贝设备

类似显示器，打印机也是栅格设备。但很多打印机都只能打印二值图像（binary image），即每个格点上要么沉积染料要么不沉积，没有中间态。

喷墨打印机的喷头中含有带染料的墨水，它可以在电控下喷出非常小的墨滴。喷头沿纸张横向移动，并在需要的地方喷出墨滴。每次横向扫描之后，纸张稍微向前移动一点，然后打印栅格中的下一行。彩色打印机使用多个喷头，每个带有不同的染料。由于所有墨滴都一样大，因此喷墨打印机打印出的是二值图像。喷墨打印机没有物理像素阵列，它的分辨率由墨滴大小和每次横向扫描后纸张的行进距离决定。

染料热转移（thermal dye transfer）是一种连续色调（continuous tone）打印过程，即每个像素上沉积的染料量是可变的。

含有彩色染料的色带（donor ribbon）压在纸张（或者 dye receiver）和喷头（print head）之间。喷头是由加热元件（heating element）构成的一维阵列。当色带和纸张通过喷头时，需要染色的位置开启加热元件使染料从色带扩散到纸上。调节温度可以控制沉积的染料量，不同颜色的染料均重复一遍上述过程，便可以产生连续色调。加热元件的数目决定了纸张的横向分辨率，纸张的纵向分辨率由加热、冷却速度和纸张行进速度决定。

与显示器不同，打印机的分辨率一般用像素密度（pixel density）描述，常见的单位有：

ppi（pixels per inch，每英寸像素数），用于连续色调设备，如：染料热转移打印机。
dpi（dots per inch，每英寸点数），用于双色调设备，如：喷墨打印机。

像喷墨打印机这种的双色调设备，一般需要有更高的分辨率。原因有二，一是为了避免出现阶梯状（stair-stepping）、锯齿状（aliasing）图案；二是为了用可变密度点图——也称为半色调（halftone）——来模拟中间色以打印连续色调图像。

输入设备

栅格图可以由某些算法生成，也可以由栅格输入设备（raster input device）记录下来，如相机、扫描仪等。通常，栅格输入设备使用传感器阵列测量每个像素上的光信号。

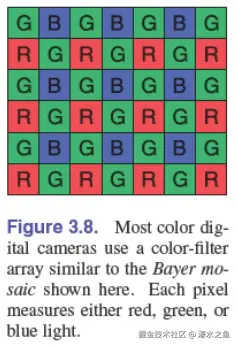

数码相机中的图像传感器是由光敏（light-sensitive）像素阵列构成的半导体设备，常见的有 CCD（charge-coupled device，电荷耦合器件）和 CMOS（complementary metal-oxide-semiconductor，补偿金属氧化物半导体）图像传感器。相机的镜头（lens）将图像投影到传感器上，然后由每个像素进行光测量并数字化。类似彩色显示器，大多数彩色相机都使用彩色滤光片阵列（color-filter array，简称 CFA）或者马赛克（mosaic）来让每个像素只识别红、绿、蓝光中的一种，然后由图像处理软件在后续的去马赛克（demosaicking）过程中填充缺省值。

其它相机使用三个独立的阵列或者一个阵列中三个独立的图层，来测量每个像素上的红、绿、蓝光，无需后续处理即可生成一张彩图。相比于使用马赛克传感器的相机，这种相机记录的信息更多。

相机的分辨率用像素总数来描述，常见的单位有：兆像素/百万像素（megapixel，简称为 MP）。

平板扫描仪使用一维阵列扫描纸张并测量每个像素的 RGB 值。纸张的横向分辨率由阵列中像素数目决定，纸张的纵向分辨率由测量频率和扫描速度决定。彩色扫描仪使用的是 $3 \times n_{x}$ 阵列，其中 $n_{x}$ 是纸张横向像素数目，三行一维阵列上面分别覆盖红、绿、蓝滤光片。使用一个合适的延迟时间来测量三种颜色，即可测出每个像素点上的 RGB 值。扫描仪的分辨率由 ppi 描述，这也称为光学分辨率（optical resolution）。

图像、像素与几何

任何图像都可以抽象为形式如下的二元函数：

I(x, y): R \rightarrow V

其中， $R \subset \mathbb{R}^{2}$ 是一个矩形区域， $V$ 是允许的像素值集合， $I$ 可以是屏幕发出的光，也可以是打在相机上的光，或是物体的反射率（reflectance）等。对于理想灰度图（idealized grayscale image，阵列中每个点都只有亮度，没有颜色）， $V = \mathbb{R}^{+}$ ；对于理想彩图， $V = (\mathbb{R}^{+})^{3}$ 。

不管是输入设备还是输出设备，像素值都只是图像颜色的局部平均值，也称为图像的点样（point sample）。

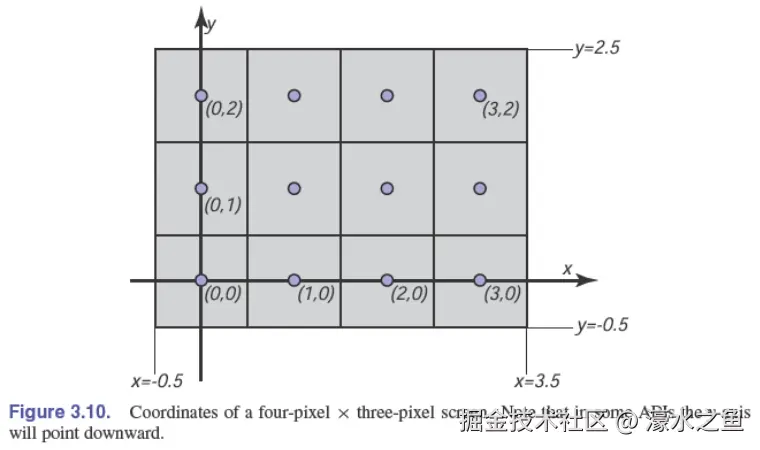

像素的坐标需要人为约定，这里约定栅格图中第 $i$ 列、第 $j$ 行像素的位置用 $(i, j)$ 来表示，坐标轴原点在左下角，像素中心的坐标为整数，像素边界在半整数上。

在有些 API 和许多文件格式中，图像的行按从上到下的顺序编号，它们的原点在左上角，这种惯例有其历史原因：模拟电视转播（analog television transmission）中的行是从上到下的。

像素值

根据上面的描述，使用浮点数保存像素值是很自然的。但是图像中一般有很多像素，而且存储用的内存以及传输用的带宽总是稀缺的。另一方面，任何设备都有其确定的、有限的最大亮度（intensity）。因此，在很多场景中，有界的像素值完全足够。通常为简单起见，像素值取值范围约定为 $[0, 1]$ ，比如 8-bit 图像中像素值可能的取值为 $0$ 、 $1/255$ 、 $2/255$ 、…、 $254/255$ 、 $1$ 。

由于取值范围较宽，使用浮点数存储的图像常被称为高动态范围（high dynamic range，简称为 HDR）图像。使用整数存储的图像被称为固定范围（fixed-range）或低动态范围图像（low dynamic range，简称为 LDR）。

常见的像素格式及典型应用如下：

1-bit 灰度——文本或无需中间灰度的图片（但要求高分辨率）
8-bit 固定范围 RGB 彩色（每个像素包含 24 bit）——网页或邮件应用、一般场景中的照片
8-bit/10-bit 固定范围 RGB（每个像素包含 24/30 bit）——计算机显示器的数字接口（digital interfaces）
12-bit/14-bit 固定范围 RGB（每个像素包含 36/42 bit）——用于专业摄像的原始相机图像
16-bit 固定范围 RGB（每个像素包含 48 bit）——专业摄像、打印；为固定范围图像做图像处理的中间格式
16-bit 固定范围灰度（每个像素包含 16 bit）——放射学、医学成像
16-bit 半精度（half-precision）浮点数 RGB——HDR 图像；实时渲染中间格式
32-bit 浮点数 RGB——HDR 图像渲染和处理软件中的多用途中间格式

减少像素的位数会产生两种人为缺陷（artifacts）。一是，如果像素亮度超过最大值，那么用固定范围（fixed-range）编码图像会产生剪裁（clipping）。二是，用有限精度（limited precision）编码图像会产生离散化（quantization）人为缺陷——条纹（banding），比如四舍五入像素值导致光强或颜色出现明显跃变。条纹缺陷在动画和视频中藏得更深，其中，物体静止时一般没有太大影响，运动时则变得很明显。

显示器亮度与 $\gamma$

所有现代显示器都接收数字输入作为像素值，并将其转为亮度。由于屏幕反光，即使关闭状态，显示器亮度也不为零。不过，这里只做简单考虑，假设像素值的取值范围是 $[0, 1]$ ， $0$ 表示黑色， $1$ 表示白色。

为了在屏幕上生成正确的图像，必须注意以下两个关键点。

一是，显示器关于输入是非线性的。也就是说，显示器亮度与输入的像素值之间不成正比。下面是显示器非线性的一种近似描述：

硬件制造商之所以把显示器做成非线性，是因为人眼的感知系统是非线性的。也就是说，人眼所感受到的强度与输入的能量不成正比。

\mathrm{display\ intensity} = (\mathrm{maximum\ intensity}) \times a^{\gamma}

其中， $a$ 是输入像素值， $\gamma$ 值用于表征显示器的非线性。不管 $\gamma$ 为何值， $a = 0$ 对应亮度为零， $a = 1$ 对应最大亮度。一般不需要特别精确地计算设备的 $\gamma$ 值。一种估计 $\gamma$ 的视觉方法是，找一个 $a_{half}$ 使之满足：

a_{half}^{\gamma} = 0.5

从而得到：

\gamma = \frac{\ln 0.5}{\ln a_{half}}

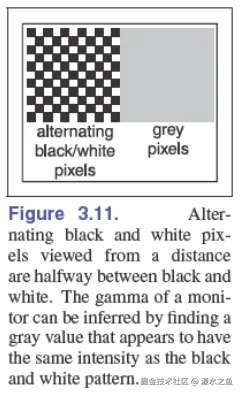

寻找 $a_{half}$ 的标准方法是，先展示一个黑白棋盘格（checkerboard）阵列和一个同样大小但输入值为 $a$ 的灰色像素阵列；然后调整 $a$ 直到两者亮度基本匹配。原因在于，如果在远处看黑白棋盘格，黑白像素会等比混合起来，整体感受到的就是黑白两色正中间的亮度。

一旦知道了 $\gamma$ ，就可以对输入进行修正，使得显示器达到像素值 $a$ 所表达的亮度：

a^{\prime} = a^{\frac{1}{\gamma}}

显示器的另一个重要特征是会对输入值离散化。虽然可以使用 $[0, 1]$ 之间的浮点数作为亮度，但是输入到显示器之后将被转为整数，常用的是 $0$ — $255$ 。这意味着 $a$ 的取值范围是离散的：

\left\{ \frac{0}{255}, \frac{1}{255}, ..., \frac{254}{255}, \frac{255}{255} \right\}

显示器亮度也是离散的：

\left\{ M\left(\frac{0}{255}\right)^{\gamma}, M\left(\frac{1}{255}\right)^{\gamma}, ..., M\left(\frac{254}{255}\right)^{\gamma}, M\left(\frac{255}{255}\right)^{\gamma} \right\}

其中， $M$ 是最大亮度。在需要精确控制亮度的应用中，必须精确地测量 $256$ 种可能的亮度，这些亮度值在屏幕上不同位置可能也不同，尤其是 CRTs（阴极射线管屏幕）。它们也会依赖于视角（viewing angle）。幸运的是，很少有应用需要这种精确校准。

RGB 颜色

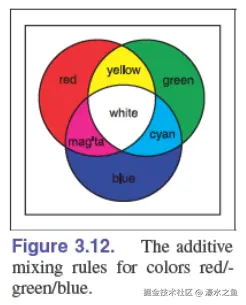

大多数计算机图形图像是用 RGB 颜色来定义的。RGB 颜色是一个简单的空间，它可以直接转换为对计算机屏幕的控制。RGB 色空间（color space）的基本想法是，根据红、绿、蓝三原色，以加色混合（additive color mixing）的方式得到其它颜色。

另一种常见的红、黄、蓝三原色，是一种减色混合（subtractive color mixing）的颜色系统。

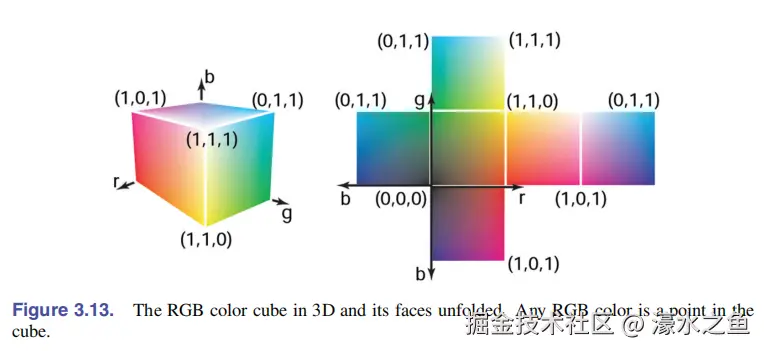

在 $0$ 、 $1$ 之间调节三原色的强度就可以得到能够在 RGB 显示器上展示的任意颜色。红、绿、蓝像素值构成了一个三维 RGB 色立方体（color cube） $[0, 1]^{3}$ 。

真实的 RGB 像素值通常都是离散形式，每个分量都由一个整数来表示。最常用的是 24-bit 颜色系统，其中每个分量都是 $0$ 到 $255$ 之间的整数，各占一个字节。对于每个分量同样有前面所讨论的 $\gamma$ 修正的问题。

$\alpha$ 合成

我们经常会覆盖（overwrite）像素的值。最常见的例子是合成（compositing），也就是前景（foreground）图像盖在背景图像上面的情形；此时如果涉及半透明（partially transparent）像素，必须要小心处理。当前景物体有半透明区域时，会出现半透明像素。但更常见的情形是，前景物体只盖住了像素的一部分，或者在前景物体的边缘，或者是出现了亚像素孔（subpixel hole），比如远处的树叶之间。

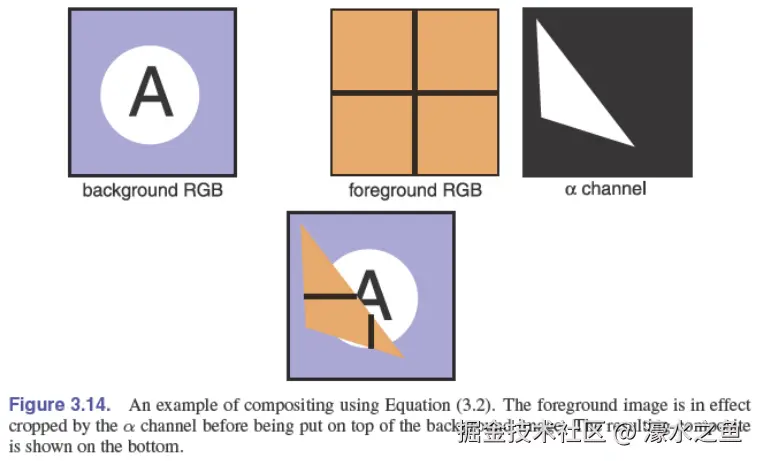

混合前景和背景时，所需的最重要的信息就是像素覆盖率（pixel coverage） $\alpha$ ，即前景图像覆盖像素的百分比。最终混合后的颜色为：

c = \alpha c_{f} + (1 - \alpha)c_{b}

其中 $c_{f}$ 是前景颜色， $c_{b}$ 是背景颜色。 $\alpha$ 可以表示不透明前景物体盖住了多少的像素面积，也可以表示透明前景物体遮住了多少的光。

一幅图中所有像素的 $\alpha$ 值可以单独保存为一副灰度图，这被称为 $\alpha$ 遮罩（mask）或透明度遮罩。也可以把 $\alpha$ 保存为 RGB 图像中的第四个通道，称为 $\alpha$ 通道，这样的图像叫做 RGBA 图像。

图像存储

为了减少存储空间，大部分图像格式都允许进一步压缩。压缩分为无损（lossless）和有损（lossy）两种。无损压缩中没有信息丢失，有损压缩会丢失一些信息而且永远无法恢复。常见的图像存储格式有：

jpeg. 基于人眼视觉系统的阈值，对图像进行有损压缩，适用于自然图像（natural images）。
tiff. 常用于保存二值图像，或者对 8/16-bit 的 RGB 图像进行无损压缩。
ppm. 一种简单的常用于 8-bit RGB 图像的无损、未压缩格式。
png. 无损格式，有一套很好的开源管理工具。
