系列目录

前言

前段时间刚好接到个需求，业务上需要开发一个低代码线上编辑器，用于卖家自定义店铺首页、以及生成宣传册\海报等附属功能。要求拖动生成，傻瓜式操作； 一次编辑，跨端响应式（web/h5/app/小程序）。独自一人折腾了半个月，基本完成第一版，自我感觉一路跨过了不少卡点，有一些值得分享的心得。所以就有了这篇文章。


因个人水平有限, 如代码中有bug, 或存在可以优化的内容, 欢迎指正和issue. 如果该项目对你有所帮助,欢迎Star~

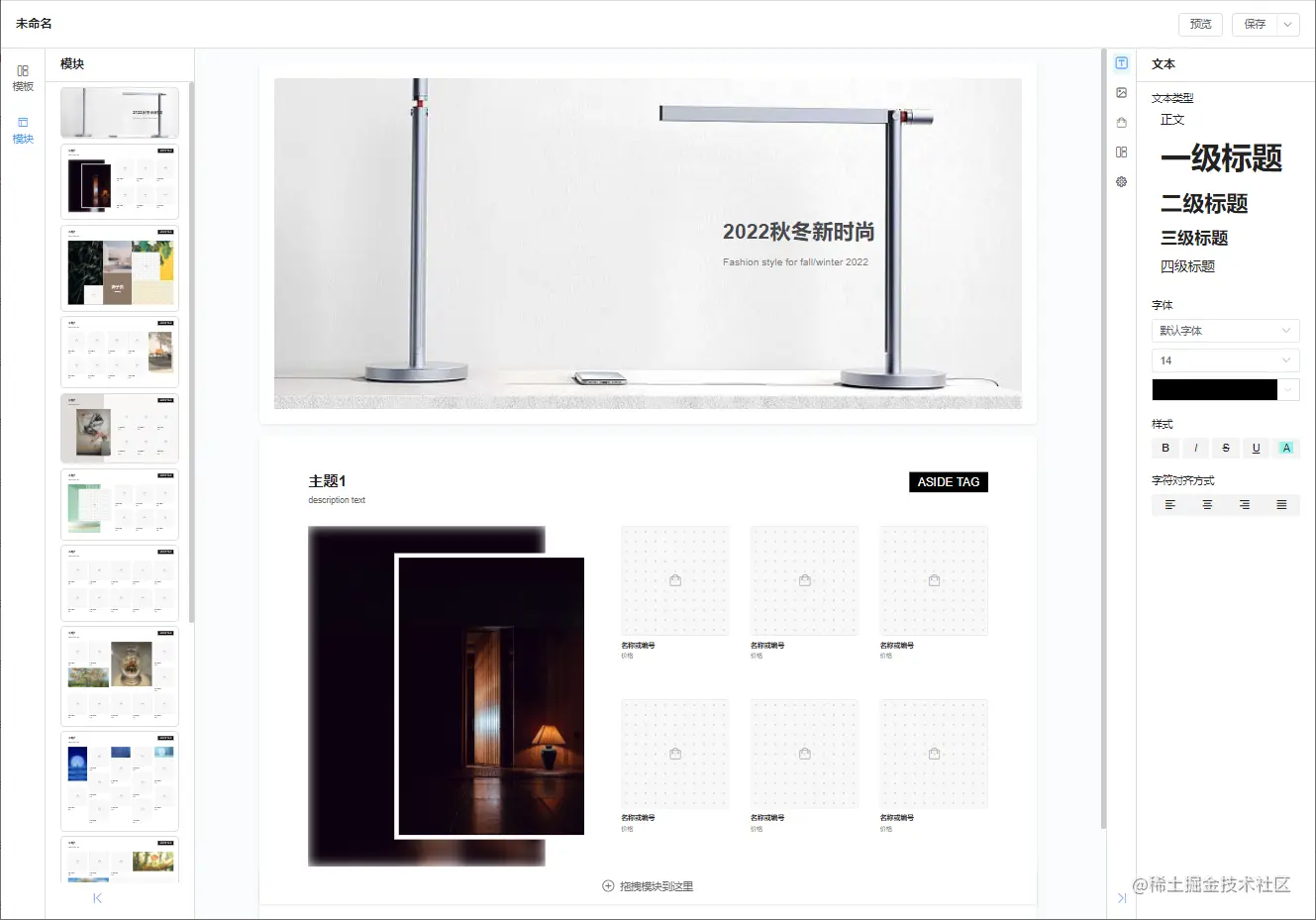

  1. 在线预览速度可能比较慢，建议梯子或者下载到本地启动。时间有限就不搞gitee版本了。
  2. 本Demo演示图片均来源于网络，如有侵权请告知，将及时删除。

技术栈

  • 本项目使用vue-cli初始化，主要基于 vue3技术栈 + Typescript + element-plus 实现。

    • 本项目初始开发时，vue3-setup语法糖还没出来，所以本项目没有采用，只用了基础的composition-api。
    • 其中element-plus使用的不多，根据自身需要可自行替换为其他UI框架。
    • 因为时间有限（以及懒），element-plus为全量引入，没做按需加载，打包后vendors体积稍大(chunk-vendors大约1MB，其中element-plus占了2/3)。大家可自行处理。

  • 演示Demo为Github Pages页面，数据是临时自己mock的。

模块化布局

本项目主要是基于模块化布局实现，个人认为对于大多数展示类网站而言，这是一种比较实用的方案。以天猫/京东随意找的两个店铺首页为例:

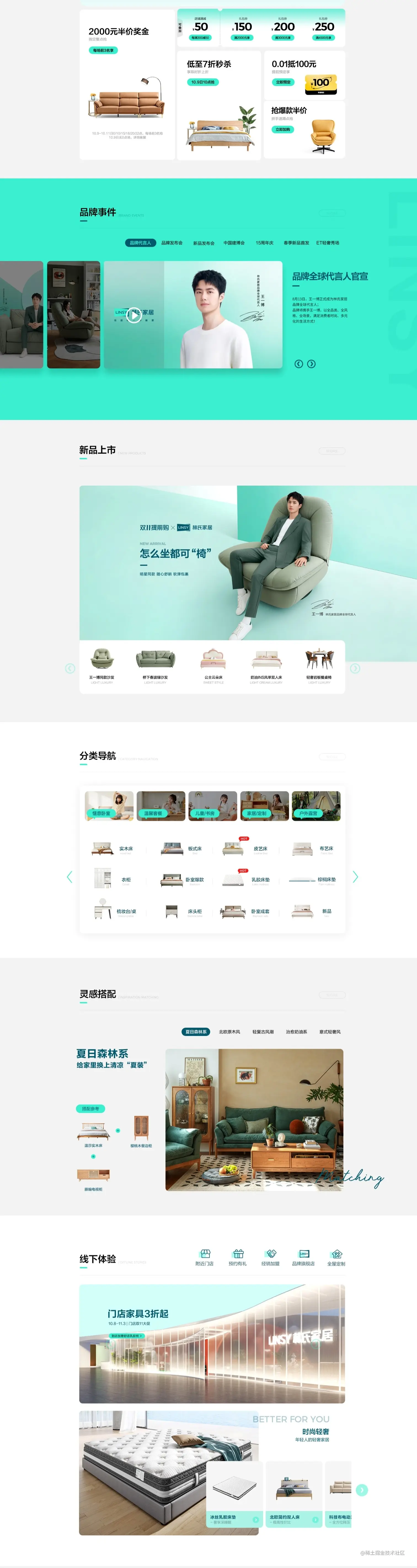

林氏木业

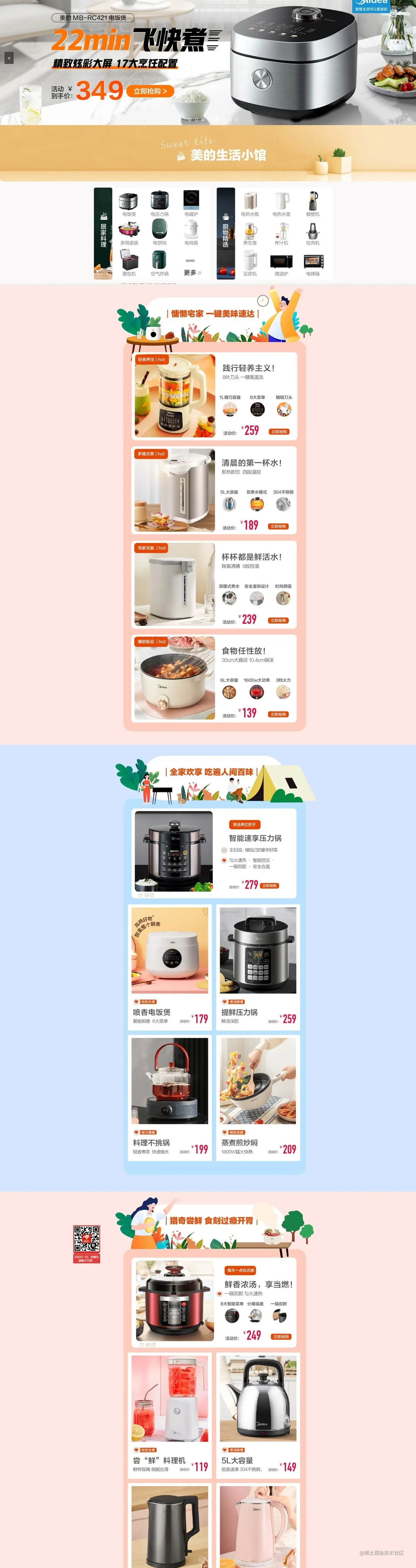

美的

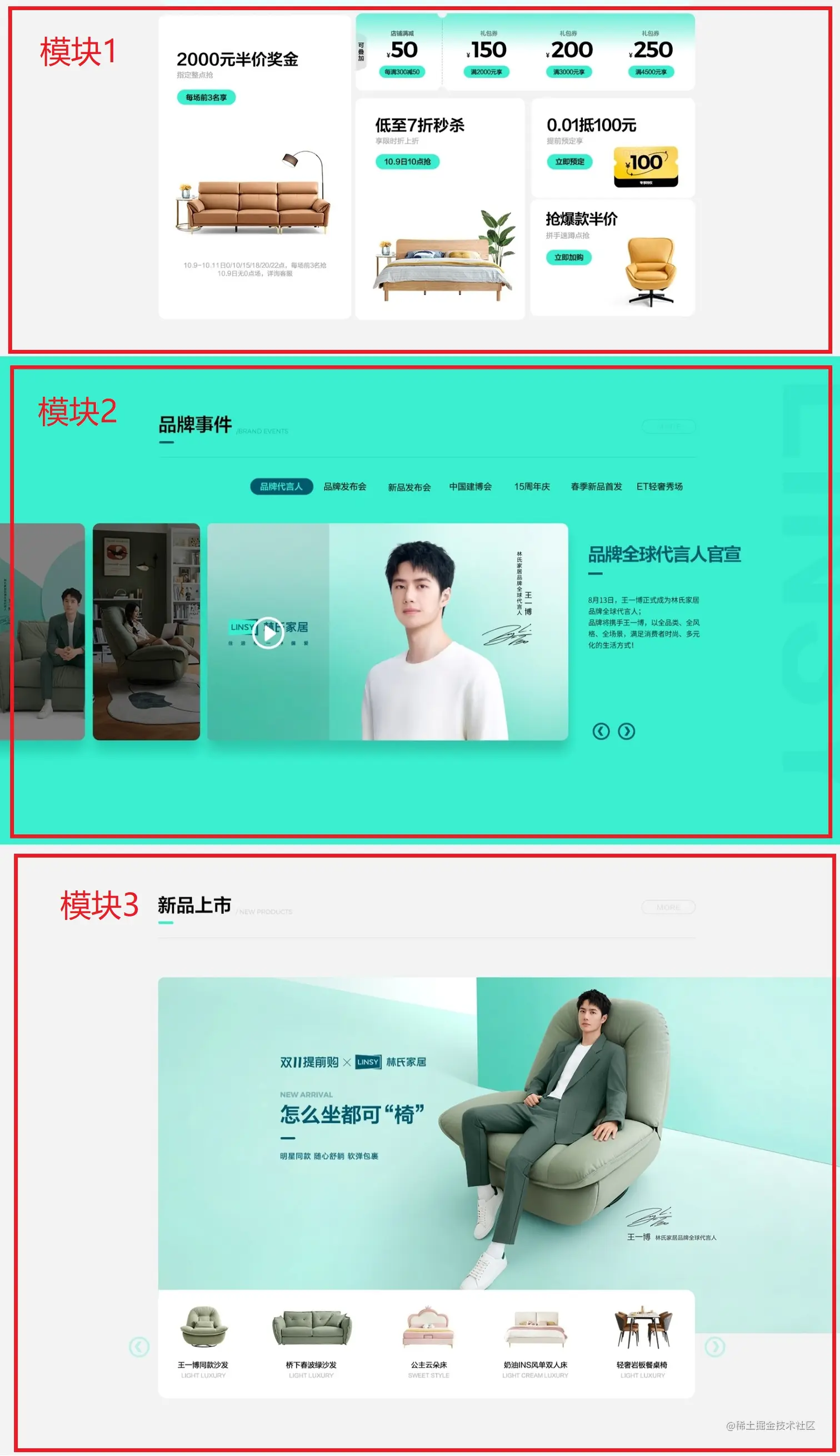

由上图可知，从上到下分模块垂直布局是当前展示类网站比较通用的方案:

同时可以预先在每个模块上设置好响应式样式布局，从而自带响应式。

在我司实际项目上，该功能实际上有两个迭代版本：

  • V1.0版本为固定模板，拖动填充内容元素；
  • V2.0版本增加了自由模板，可元素可自由拖动、缩放。

目前很多低代码平台的Demo，使用的是上述V2.0版，元素可自由拖动的低代码形式，类似于一个线上PS编辑器，但这种方案生成的布局，在移动端上只能机械地缩放，无法实现有效的响应式，只适用于一些不需要考虑响应式的功能，比如宣传海报等（e.g. 搞定设计）。我司该功能上线后的实践也证明了这一点：几乎的商家都是直接使用了固定模板，自由模板鲜少使用。

本项目目前只包含了V1.0版，也就是固定预设模板的部分。如果大家有兴趣，我再找个时间加上V2.0自由模板的部分。

低代码的处理流程

对于低代码平台的处理流程，个人理解包含两个层次:

  • 步骤1（transfer阶段）视图层输入 => JSON

    • 在编辑器上，将视图层各种元素的编辑操作，转换为统一的Schema数据格式（前端通常以JSON保存），并保存到数据库中。该Schema上记录了视图层输入的配置和数据。

  • 步骤2（compiler阶段）JSON-Schema => h函数 => 视图输出

    • 将步骤1生成的JSON-Schema，以相反的规则，转换为DOM可识别的格式，从而生成DOM,输出在页面上；
    • 具体到Vue框架，是借助Vue的渲染函数，将JSON转换成h(...)的格式，然后再生成DOM输出

本项目基于模块化，所以步骤1比较简单，定义好JSON数据结构后，按规则生成一串JSON数组即可。主要难点有两个：

  1. 确定JSON-Schema的数据结构。
  2. 将Schema转换成Vue-render函数的处理流程。

下面两节分别讲这两个问题

定义JSON-Schema数据结构

对应于上图可知，初始开发前需要确认一个关键问题：JSON的数据结构。这个就如同框架的api体系，是个容易忽略，但其实非常关键的问题，如果数据结构没确认好，后续的转换和解析步骤都会受影响。

实用的Schema的结构应该是有以下特点：

  1. 结构：多级树形的json, 由父子级关系串联而成，且每一级节点的结构应该类似，以便在解析时可以利用递归来生成Vue渲染函数。
  2. 数据：最终页面必然包含一些动态数据，比如图片URL,标题文本等。这些数据的结构纪要便于存储，又要便于提取出来编辑。
  3. 样式：能以合理的信息合并默认样式和自定义样式，并适配多平台的响应式。

有一个偷懒的方式是直接参考成熟框架的方案，毕竟是经历过实践的考验。本项目就是参考了百度amis项目的api, 并进行了许多简化。最终的元素节点的ts定义如下：

// 元素节点类型
export type SchemaType = 'module' | 'block' | 'component';
// 通用的元素节点定义
export type CommonCompProp<T extends SchemaType = SchemaType> = {
  type: T, // 元素类型定义
  data: T extends 'module' ? {
    [key: string]: unknown,
  } : undefined, // 模块数据，仅type=module
  component: T extends 'component'
    ? ((keyof typeof moduleComponentsMap) | ((data: Obj, attrs: Obj) => VNode))
    : undefined, // 元素类型，仅type=component
  props: T extends 'component' ? Obj : undefined, // 元素节点的props，仅type=component
  class?: string,
  style?: {
    [key: string]: string,
  },
  customStyle?: {
    [key: string]: string,
  }, // 用户自定义的style, 只在编辑时使用, 预览时合并入style再渲染
  mobile?: CommonCompProp<T>, // H5端响应式定义，可包含CommonCompProp的任一属性，在H5端时将覆盖相应的同名属性
  operation?: string | false,  // 当前元素可激活的操作面板
  children: T extends 'component'
    ? undefined
    : (string | (CompBlock | CompComponent)[]), // 子元素，仅type!=component
  ...
};

个别说明如下：

元素类型 type： 'module' | 'block' | 'component'

json节点元素的类型。百度amis项目中包含了特别多的元素类型，本项目经过简化，最后划分为以下几种类型：

├── module // 模块元素
├── block  // 布局元素
└── component  // 组件元素
    ├── InputableText  // 可编辑文本
    ├── ImageBox  // 图片元素
    ├── ProductBox  // 商品元素
    ├── VideoBox  // 视频元素
    └── ...

1. type： 'module' 模块元素

  • 本项目基于模块化，其中每个模块都是一个module, 所以JSON数组第一层元素的类型均为module，且只有第一层可定义为module。
  • 可包含data属性. data为整个模块的自定义数据集合（不含自定义样式），渲染时会注入到各个component组件元素
  • 包含sid/mid/index/apsectRadio等专有属性

2. type： 'block' 布局元素

类似于div元素, 主要用于划分布局，以及作为其他非module元素的容器。可设置背景色。

3. type： 'component' 组件元素

  • 可编辑的最小单位元素
  • 内部可包含js逻辑，解析时会注入props和data。
  • 包含component属性，用于定义具体的组件类型。详见下文。

3.1 component：'InputableText'(组件-可编辑文本)

  • 一般的文本/标题.编辑阶段双击显示为输入框, 预览阶段显示为纯文本;
  • 基于contenteditable属性实现.

3.2 component：'ImageBox'(组件-图片盒子)

  • 接收图片拖入的容器.聚焦时会出现[裁剪图片]按钮

3.3 component：'ProductBox'(组件-商品盒子)

  • 业务需要的商品的单元组件.因本Demo展示的是店铺首页, 通常将包含大量商品平铺图,所以提取为组件元素.可根据业务需要自行替换.

可根据项目需要自行扩展新的组件元素类型，比如，针对视频的VideoBox元素, 针对链接的LinkAnchor元素等等。只需在moduleComponentsMap属性下注册即可。

// src/views/builder/modules/index.ts
export const moduleComponentsMap = {
  InputableText,
  ProductBox,
  ImageBox,
};

data：{ [key: string]: unknown}

模块的数据集合。当前模块所有的动态数据，比如图片URL，标题文本，商品的ID等,全部存储在该对象中。这里的设置是参考了amis库数据域 的思路，将动态数据集中存放，以便存储和管理。之前考虑过两种数据结构：

  1. 整个页面的全部动态数据，都合并到一个全局的对象中；
  2. 分模块各自存放自己模块的内部动态数据；

考虑到模块间允许上下拖动调换顺序，如果采用方案1整合全部数据，上下换位免不了要对相关模块的数据项也进行换位操作。所以最后采用方案2. 实践效果良好。

customStyle：{ [key: string]: string }

用户自定义的样式。与其相对应的是style,定义模块的默认样式。

mobile/weixin：任意Schema属性

专用于H5端/微信端的配置项，可包含Schema的任意属性，在特定平台下将覆盖相应的同名属性。例如：

{
    ...
     "style": {
        "color": "red", // PC端下将使用该样式
    },
    "mobile": {
        "style": {
            "color": "blue", // H5端下该样式会覆盖style属性，从而使用该样式
        }
    },
}

按此规则可扩展到更多平台，只需自行添加新项及处理逻辑即可。比如基于APP, 可定义一个app的属性, 来定义专用于App的样式。

NOTE:

  1. 对于移动端的判断, 主流有两种方式，一是根据页面宽度，二是根据userAgent。两种各有优劣，本项目按我司惯例采用的是第二种。如果需要采用第一种，可自行修改getPlatform函数定义。
  2. 对微信端的判断, 本项目采用userAgent.includes('miniProgram')

operation: string | false

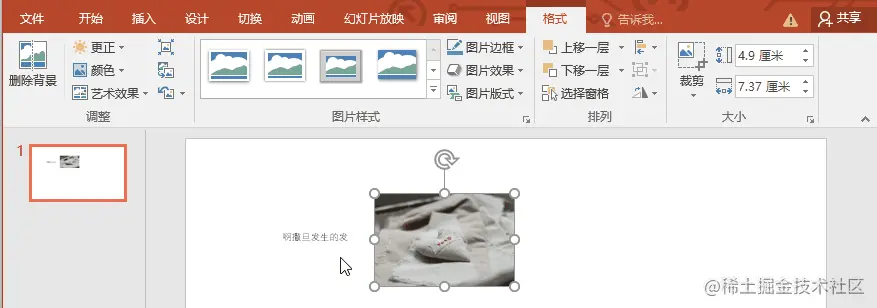

元素聚焦时默认激活的右侧面板。如WPS/Office常用的交互，当点击一个文本时，会激活【开始】面板；当点击一个图片时，会激活【格式】面板：


该属性就是用于定义要激活的默认面板的属性名。默认情况下，组件元素（type： 'component'）已经在$options上预设了该属性，无需额外设置：

InputableText => 'text'面板
ProductBox => 'product'面板
ImageBox => 'image'面板

如果需要对其他类型的元素（如block元素）定义默认激活面板，或者要覆盖组件元素默认定义的激活面板，则可在相应Shema节点上定义该属性。

其他具体细节详见项目代码。

JSON-Schema 转换为 DOM

如前所述，JSON-Schema渲染成DOM的核心思路，是使用Vue的渲染函数（h函数）。由于h函数的入参与Schema有所差异，在此之前，要先对Schema进行配置项的计算、规范化及归并。

这里使用一个对象来保存转换策略（策略模式的思路），按元素类型提取各自的属性：

// 规范化nodeSchema策略集合（策略模式）
const normalizeStrategies = {
  module(nodeSchema: CommonCompProp) {
    return {
      tagName: 'div',
      ...objUtil.pick(nodeSchema, ['style', 'class']),
      children: nodeSchema.children || [],
    };
  },
  block(nodeSchema: CommonCompProp) {
    return {
      tagName: 'div',
      ...objUtil.pick(nodeSchema, ['style', 'class']),
      children: nodeSchema.children || [],
    };
  },
  component(nodeSchema: CommonCompProp, currentStatus: RenderStatus) {
    return {
      tagName: '',
      ...objUtil.pick(nodeSchema, ['style', 'class', 'props']),
      component: nodeSchema.component,
      status: currentStatus,
      children: undefined,
    };
  },
};

接下来是分层次、递归地将JSON-Schema转换为h函数。简化后的核心compiler逻辑为：

// 将JSON-Schema转换为h函数
const comilpeSchema = (
  nodeSchema: CommonCompProp<SchemaType>, // schema
  renderData?: Obj, // module的data
  parentAttrs?: Obj | null, // 父节点传入子节点的属性
  config: { mode: PreviewMode, status: RenderStatus } = { mode: 'pc', status: 'preview' }, // 配置选项
): VNode => {
  ...

  // 规范化策略
  const normalizeStrategy = normalizeStrategies[nodeSchema.type];
  // schema规范化
  const vnode = normalizeStrategy(nodeSchema, config.status);

  // 模块汇总的data
  const moduleData = isModule(nodeSchema) ? nodeSchema.data : renderData;
  ...

  // 子元素为组件时
  if (isComponent(nodeSchema)) {
    if (typeof nodeSchema.component === 'function') {
      return nodeSchema.component(moduleData || {}, attrs);
    }
    if (typeof nodeSchema.component === 'string' && moduleComponentsMap[nodeSchema.component]) {
      return h(moduleComponentsMap[nodeSchema.component], {
        ...attrs,
        data: moduleData || {},
        // @ts-ignore
        ...vnode.props,
      });
    }
  }

  const children = vnode.children ?? [];
  // 子元素为一般组件时
  return h(
    vnode.tagName,
    { ...attrs },
    typeof children === 'string'
      ? children
      : (children || []).map((_c => comilpeSchema(
        _c,
        moduleData,
        { ...parentAttrs, parentFid: fid ?? parentFid },
        config,
      ))),
  );
};

再定义一个模块Render组件来声明render函数即可（或者直接使用函数式组件）：

// src/views/builder/editor/components/Renderer.ts
export default defineComponent({
  name: 'webpage-builder_generator_renderer',
  components: {
  },
  props: {
    ...
  },
  setup(props, { emit }) {
    return () => comilpeSchema(
      props.schema,
      props.schema.data,
      null,
      { mode: props.previewMode, status: props.status }
    );
  },
});

至此，Schema => DOM的逻辑便完成了。使用时直接将JSON数据传入<Render :schema="json" />即可；每个<Render>组件即代表一个模块。

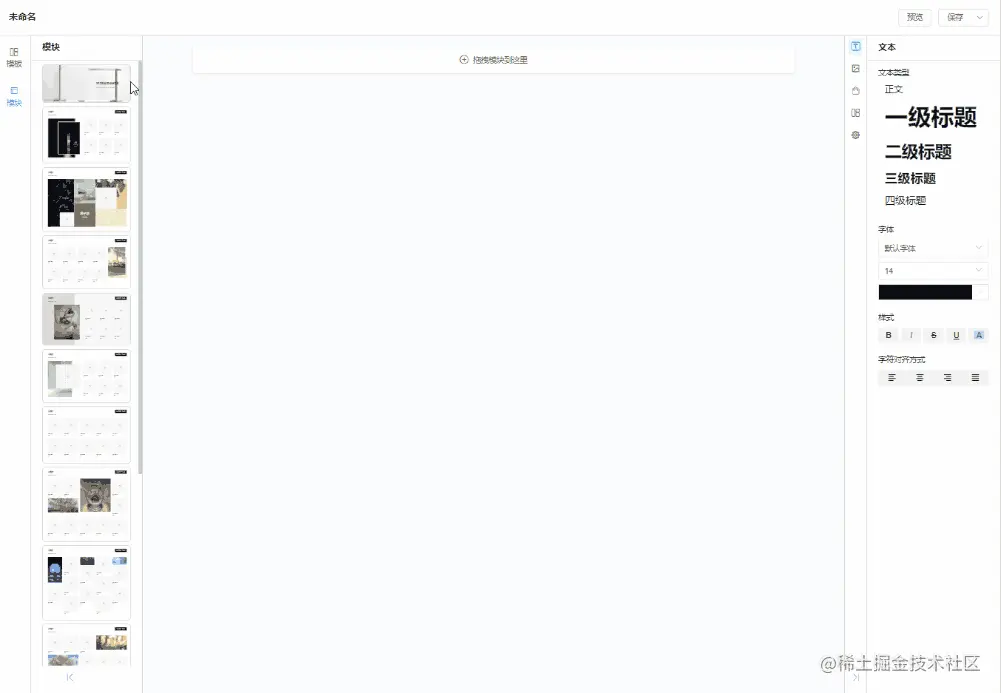

最后效果如下： display-video-2.gif

为方便理解及生成模块，我另外开了个新页面，简单写了在线模块生成器，地址为：模块生成器。可以在上面修改代码，并实时预览，以了解模块的生成原理。

关于开发中遇到的部分技术要点，我后面另起一文讨论。
