一、UNet网络结构详解

1. 引言

1. 图示



2. 相关资源

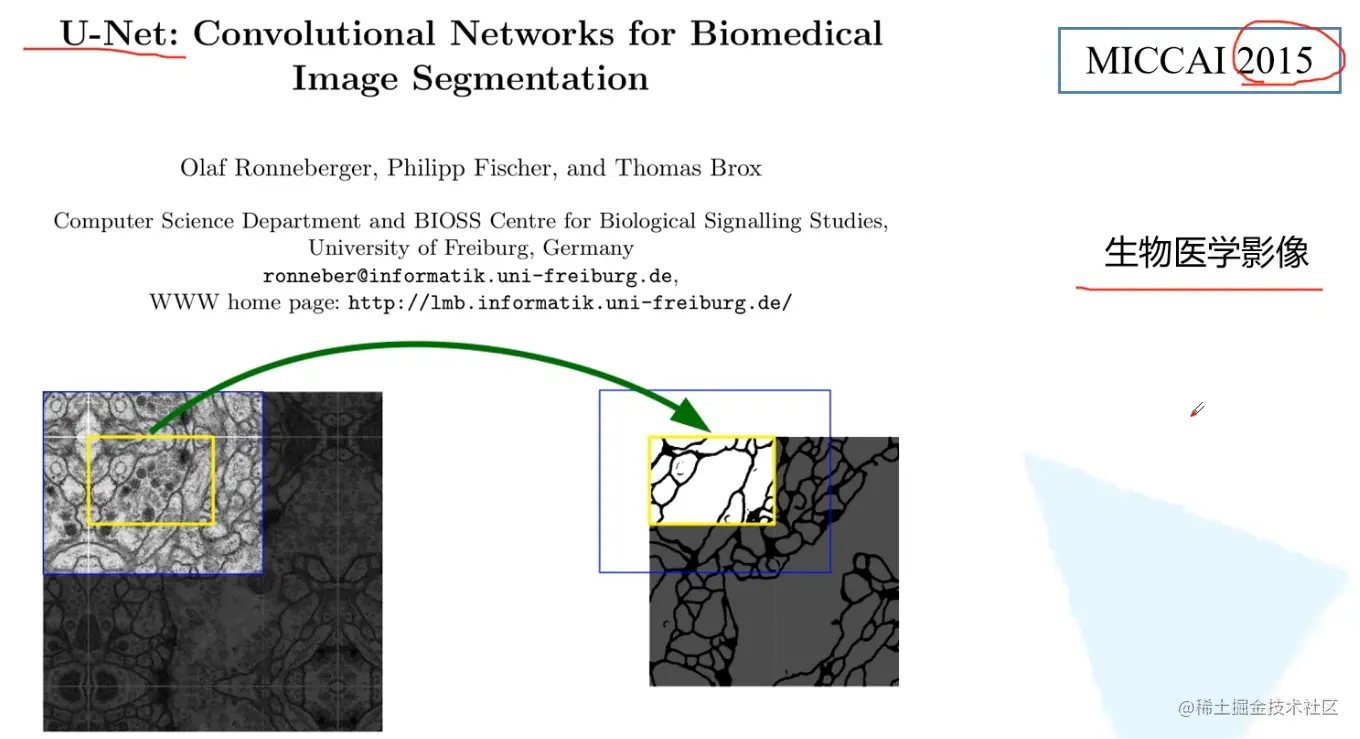

   1. 论文地址
   2. 和医学影像领域相关

2. 网络具体结构

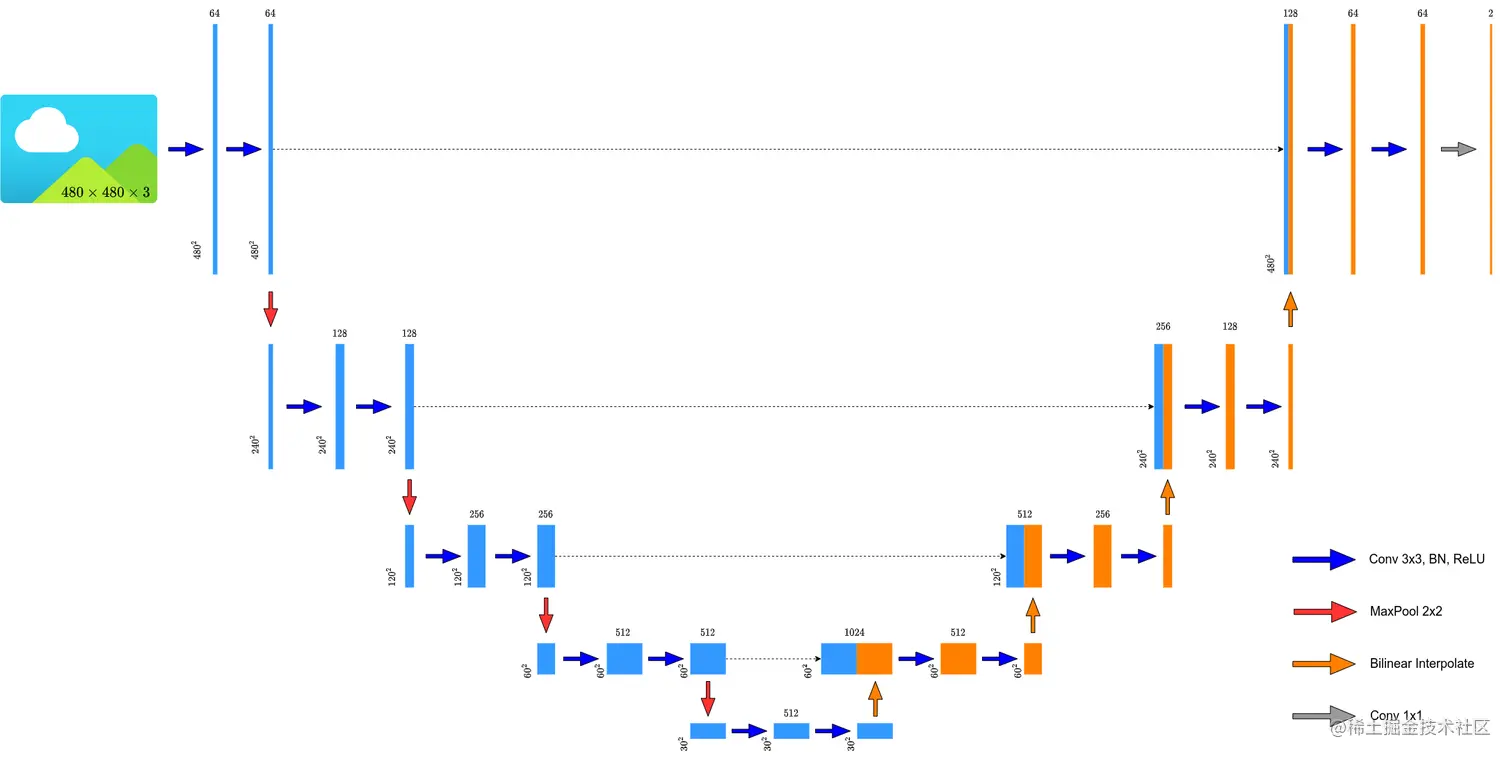

1. 图示



2. 可以看出，网络整体是一个encoder - decoder结构，作者将Encoder部分称为contracting path，将Decoder部分称为expansive path。以一副单通道图像输入为例。

3. 注意

   1. 可以看出作者在使用卷积时是没有用到padding的，每次得到的高宽都会减少2(步长为1)。
   2. UNet出现的较早，Batch Normalization还未流行，所以作者没有采用。
   3. 上采样(图中绿色向上箭头)使用的是转置卷积。
   4. 每次进行中心裁剪之后的contrasting path上的volume都会和expansive path上的输出在通道维度上进行拼接。所以中心裁剪的结果也和expansive path上的输出高宽保持一致。
   5. 原论文中输入输出的高宽并不一致，但是在他人复现过程中，每次卷积都会使用padding来实现Same卷积，使得**输入输出高宽保持一致。**还会加上BN层

4. 分割结果

   1. 图示



   2. 可以看出我们的输出图像比输入图像少了一截。为了保证我们的输入图像被完整分割，作者对原始图像边界使用了镜像处理。

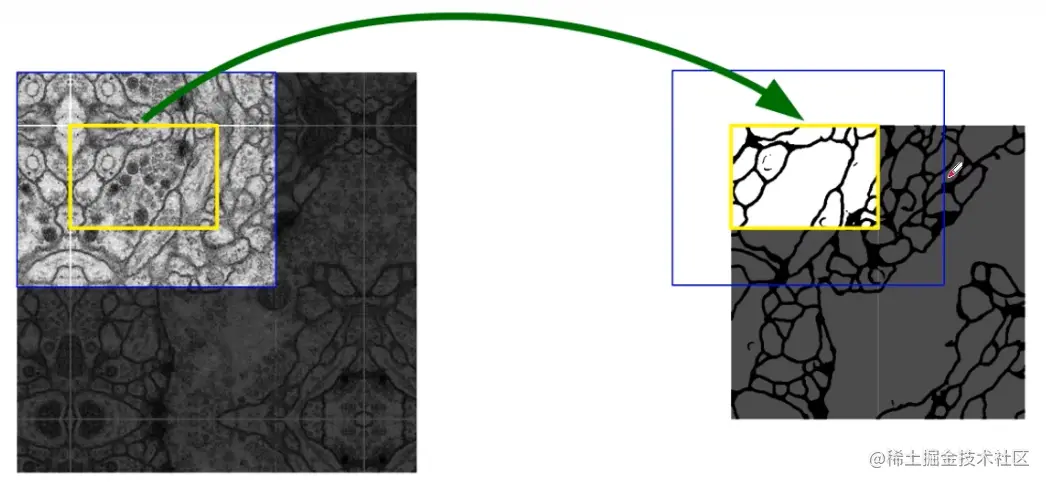

   3. 为了获得右图小黄框的分割图像，我们还需要使用一个较大的蓝框图像，但是由于超出了原图，所以原作者使用的是镜像处理。若采用Same卷积都用不到如此麻烦。

5. 目前分割方式

   1. 如果直接将一整张高分辨率图像输入网络，会导致显存爆炸。

   2. 图示

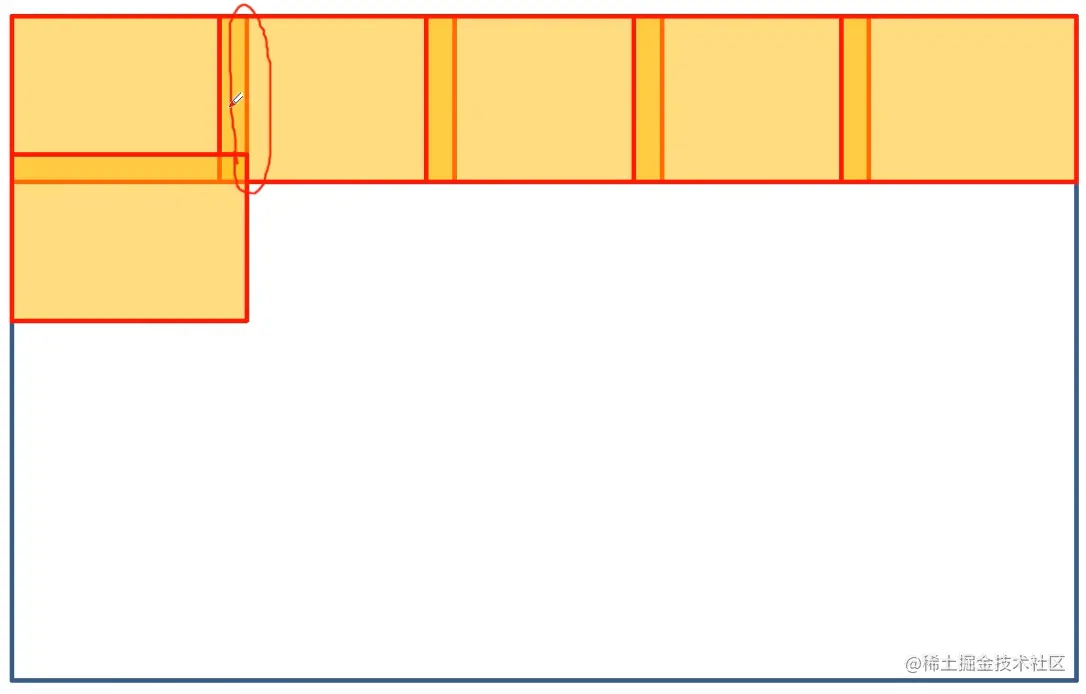

   我们会将图像分割为多个大小一致的patch，patch和patch之间存在overlap部分，便于分割patch边缘部分。

6. 图例

   1. 图示



   2. 第一张图为原始图片，第二张图是人工标注的标签图片，第三个是语义分割的二值图像。

   3. 注意：作者认为，分割细胞之间的像素有些困难，所以作者为细胞之间的标签像素值设立了较大权重(便于计算损失).
