Chrome的加速渲染（译文）

方云
267 阅读9分钟

开头的废话

最近在研究浏览器的合成，这部分内容是浏览器的实现细节，在Web标准没有定义这部分细节，因此，原始资料并不太好找。除了Chromium的设计文档，本文相对来说比较易理解，故将其翻译出来。除了这篇文章，最近还会对另外两篇相关内容的文章进行翻译，结合这些资料再做自己的总结。

本文作者是Tom Wiltzius，发布于2013年3月11日。尽管文中诸多细节内容早已过时，但并不妨碍对核心思想作一些初步的了解。感兴趣的话，也可以到英文原文中进行对照。

简介

对于大多数Web开发人员来说，网页的基本模型是DOM。而渲染通常是晦涩难懂的过程，这个过程将页面的这种表示形式转换为屏幕上的图片。近年来，现代浏览器已经改变了渲染的方式，从而利用显卡：这通常被模糊地被称为“硬件加速”。当谈到普通的网页时（不是 Canvas2D或WebGL），这个术语的真正含义是什么？本文介绍了Chrome支持Web内容硬件加速渲染的基本模型。

重大警告

我们在这里谈论WebKit，更具体地说，我们谈论的是WebKit的Chromium端。本文覆盖的是Chrome的实现细节，而不是Web平台功能。Web平台和标准并未对这一级别的实现细节进行整理，因此无法保证本文中的任何内容都适用于其他浏览器，但底层知识对于高级调试和性能调整仍然有用。

另外，请注意，整篇文章都在讨论Chrome渲染架构的核心部分，这部分变化速度非常快。本文试图仅涵盖不太可能更改的内容，但不能保证在六个月内它仍然都适用。

重要的是要理解，在一段时间以来，Chrome有两种不同的渲染途径：硬件加速途径和较旧的软件渲染途径。在撰写本文时，所有页面都在Windows、ChromeOS和Chrome for Android上采用硬件加速的途径。在Mac和Linux上，只有需要对某些内容进行合成的页面才会采用加速途径（更多有关需要合成的信息，请参见下文），但很快所有页面也将采用加速途径。

最后，我们正在窥探渲染引擎的底层，并查看对性能有重大影响的特性。在尝试提高您自己网站的性能时，了解图层模型可能会有所帮助，但也很容易使自己陷入困境：图层是非常有用的结构，但创建大量图层会在整个图形堆栈中引入开销。请自视事先的警告！

从DOM到屏幕

介绍图层

一旦页面被加载和解析，它就在浏览器中表现为许多Web开发人员熟悉的结构：DOM。然而，在渲染页面时，浏览器有一系列不直接暴露给开发人员的中间形式。这些结构中最重要的是图层。

在Chrome中，实际上有几种不同类型的层：RenderLayers负责DOM子树，GraphicsLayers负责RenderLayers子树。后者在这里对我们来说最有趣，因为GraphicsLayers被作为纹理上传到GPU。从这里开始，我说的“图层”就表示GraphicsLayer。

快速了解GPU术语：什么是纹理？可以将其视为从内存（RAM）移动到显存（即GPU上的VRAM）的位图。一旦它在GPU上，您可以将其映射到网格几何体——在视频游戏或CAD程序中，这种技术用于为3D骨骼模型提供“皮肤”。Chrome通过纹理将大量网页内容放到GPU上。通过应用纹理到一个非常简单的矩形网格，纹理可以被廉价地映射到不同的位置和转换。这就是3D CSS的工作原理，它也非常适合快速滚动——但稍后会详细介绍这两者。

让我们看几个例子来说明图层的概念。

在Chrome中研究图层时，一个非常有用的工具是在开发工具的设置中，“rendering”标题下的“show composited layer borders”。它简单地高亮了图层在屏幕上的位置。我们可以打开它。这些屏幕截图和示例均取自撰写本文时最新的Chrome Canary，Chrome 27。

Figure 1：单层页面

<!doctype html>
<html>
  <body>
    <div>I am a strange root.</div>
  </body>
</html>

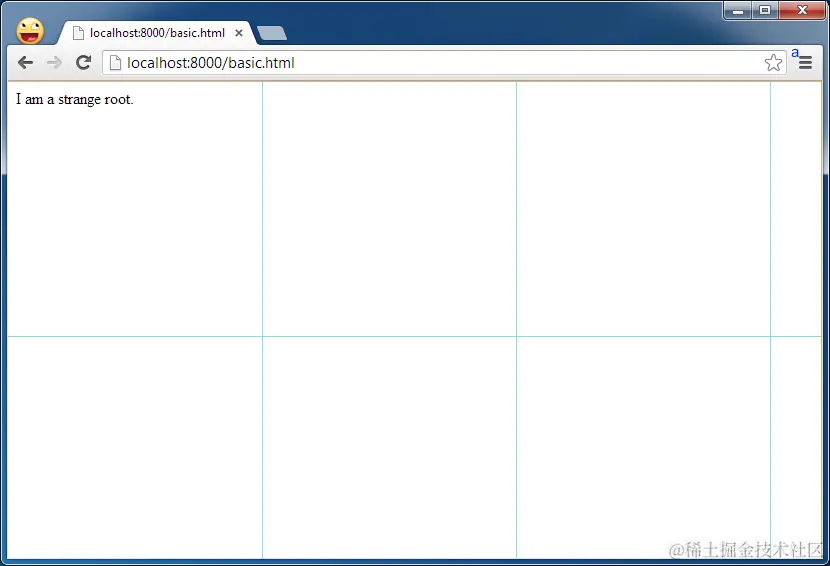

这个页面只有一个图层。蓝色网格表示图块，您可以将其视为图层的子单元，Chrome利用图块每次仅上传大图层的一部分到GPU。但它们在这里并不重要。

Figure 2：元素在它自己的层中

<!doctype html>
<html>
  <body>
    <div style="transform: rotateY(30deg) rotateX(-30deg); width: 200px;">
      I am a strange root.
    </div>
  </body>
</html>


通过在<div>上放置一个旋转它的3D CSS属性，我们可以看到，一个元素好像获得了自己的图层：注意橙色边框，它在这个视图中显示出图层的轮廓。

图层创建标准

还有什么拥有自己的层？Chrome在这里的探索方法随着时间的推移而继续发展，但目前，以下任何一条都将触发创建层：

  • 3D或透视变换的CSS属性
  • 使用加速视频解码的<video>元素
  • 具有3D (WebGL) 上下文或加速2D上下文的<canvas>元素
  • 复合插件（即Flash）
  • 带有opacity动画或transform动画的元素
  • 带有加速CSS filters的元素
  • 元素有一个具有合成层的后代（换句话说，如果该元素存在子元素在独立的图层上）
  • 元素有一个z-index较低的兄弟元素，这个兄弟元素具有合成层（换句话说，它呈现在合成层的顶部）

实际意义：动画

我们也可以移动图层，这使得它们对动画非常有用。

Figure 3：动画层

<!doctype html>
<html>
<head>
  <style>
  div {
    animation-duration: 5s;
    animation-name: slide;
    animation-iteration-count: infinite;
    animation-direction: alternate;
    width: 200px;
    height: 200px;
    margin: 100px;
    background-color: gray;
  }
  @keyframes slide {
    from {
      transform: rotate(0deg);
    }
    to {
      transform: rotate(120deg);
    }
  }
  </style>
</head>
<body>
  <div>I am a strange root.</div>
</body>
</html>

如前所述，对于移动静态Web内容，图层非常有用。在一般情况中，Chrome将图层的内容绘制成软件位图，然后将其作为纹理上传到GPU。如果该内容在未来没有改变，则不需要重新绘制。这是一件好事：重绘需要时间，而这些时间可以花在其他事情上，比如运行JavaScript，如果绘制时间过长，则会导致动画出现阻塞或延迟。

例如，参见Dev Tools timeline的视图：当该层来回旋转时，没有绘制操作。


失效！重绘

但是如果图层的内容发生变化，就必须重新绘制。

Figure 4：重绘图层

<!doctype html>
<html>
<head>
  <style>
  div {
    animation-duration: 5s;
    animation-name: slide;
    animation-iteration-count: infinite;
    animation-direction: alternate;
    width: 200px;
    height: 200px;
    margin: 100px;
    background-color: gray;
  }
  @keyframes slide {
    from {
      transform: rotate(0deg);
    }
    to {
      transform: rotate(120deg);
    }
  }
  </style>
</head>
<body>
  <div id="foo">I am a strange root.</div>
  <input id="paint" type="button" value="repaint">
  <script>
    var w = 200;
    document.getElementById('paint').onclick = function() {
      document.getElementById('foo').style.width = (w++) + 'px';
    }
  </script>
</body>
</html>

每次单击输入元素时，旋转元素都会变宽1px。这会导致整个元素的重新布局和重新绘制，而且在这种情况下是整个层重新布局和重新绘制。

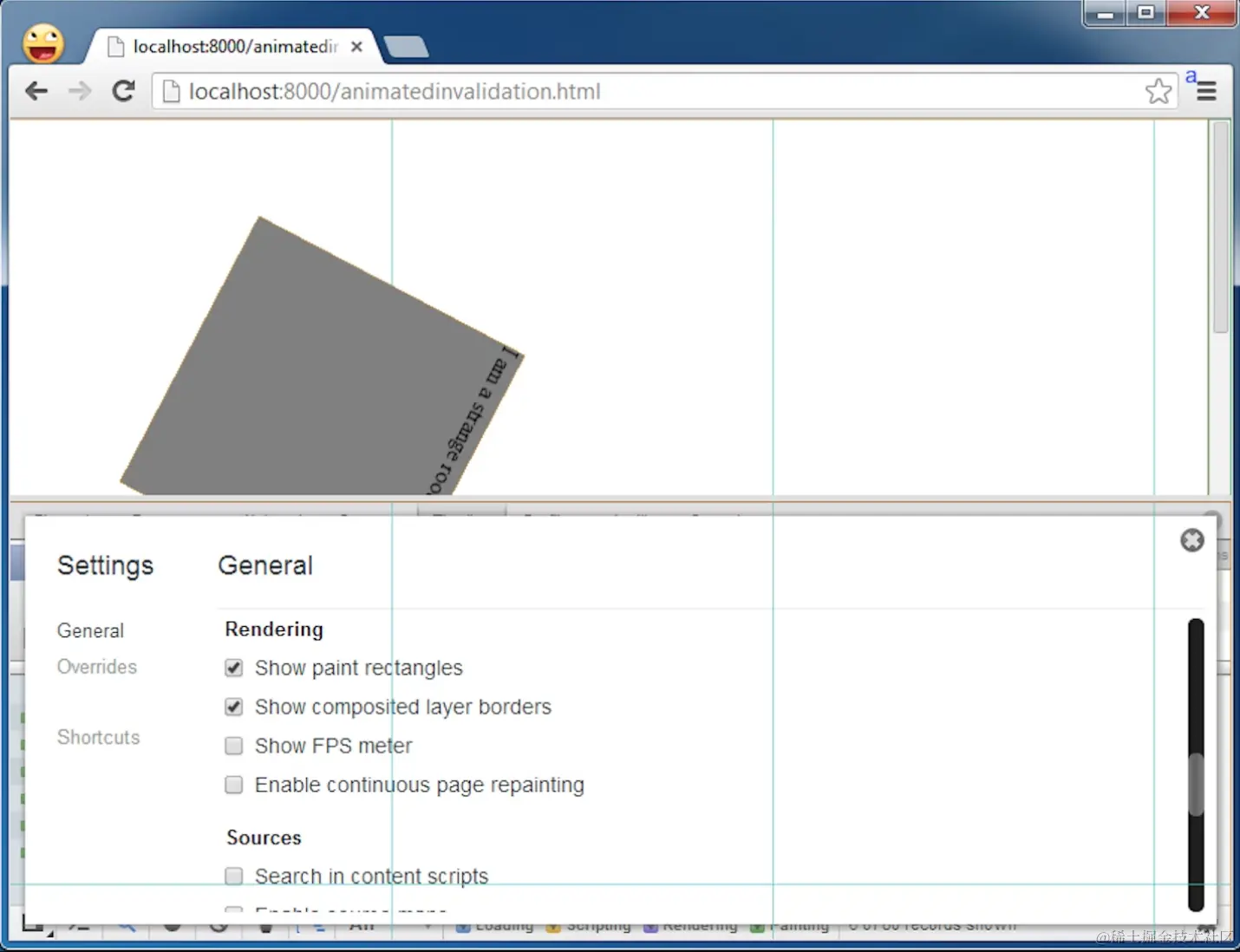

查看正在绘制的内容的方法是，使用开发工具中的“show paint rects”工具，也在开发工具设置的“Rendering”标题下。打开它后，请注意，当单击按钮时，动画元素和按钮都闪烁红色。

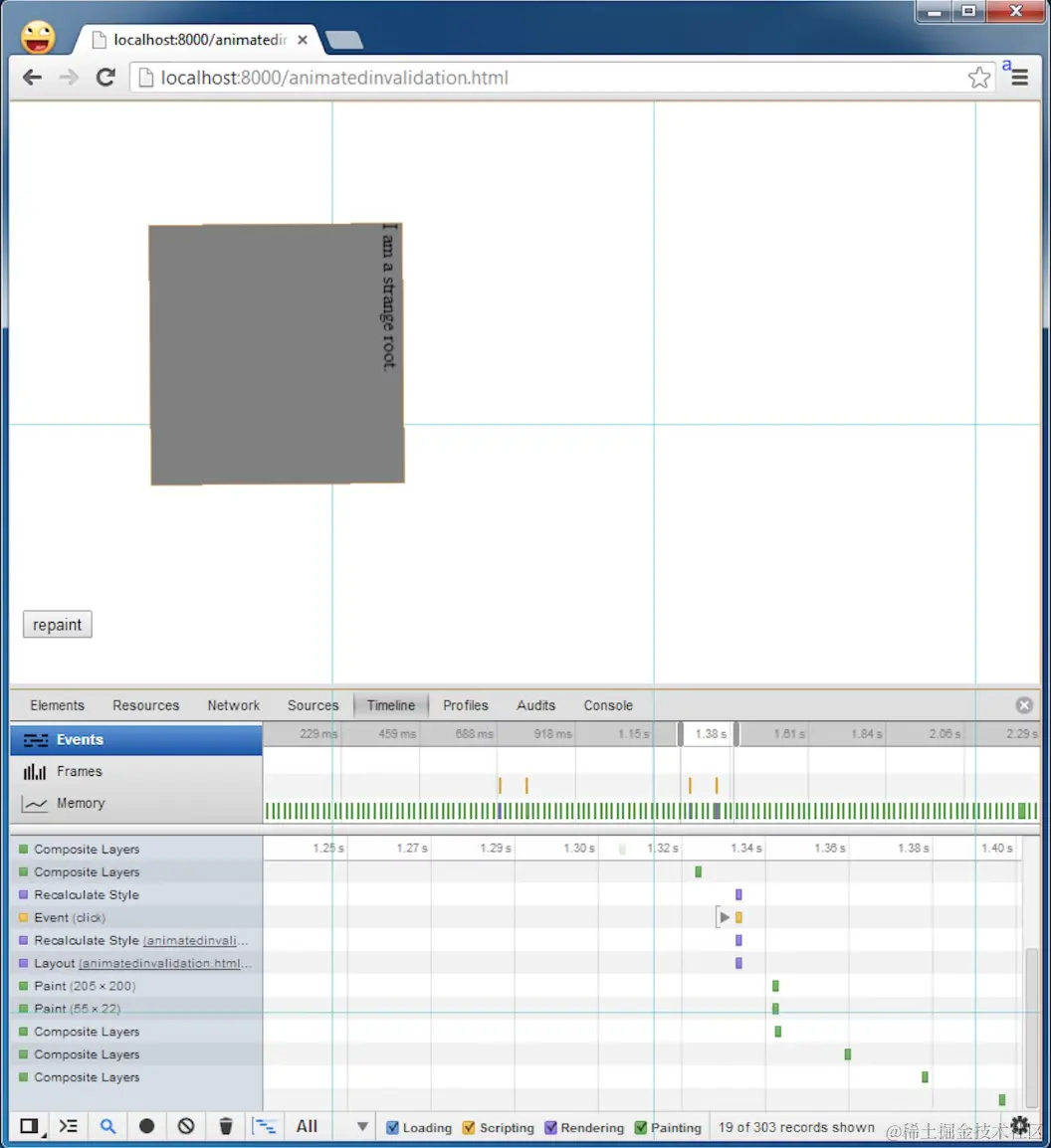

绘制事件也显示在开发工具时间线中。细心的读者可能会注意到那里有两个绘制事件：一个用于图层，一个用于按钮本身，当按钮更改其按下状态时会重新绘制。


请注意，Chrome并不总是需要重新绘制整个图层，它会尝试智能地仅重新绘制已失效的部分DOM。在这种情况下，我们修改的DOM元素是整个图层的大小。但在许多其他情况下，一个图层会有很多DOM元素。

另一个明显的问题是什么会导致失效并强制重绘。这很难详尽地回答，因为有很多边缘情况可以强制失效。最常见的原因是通过操纵CSS样式或导致重新布局弄脏DOM。Tony Gentilcore有一篇关于重新布局原因的精彩博客文章，Stoyan Stefanov有一篇文章更详细地介绍了Paint（但他仅讲述了Paint，而不是这种复杂的合成过程）。

想弄清这是否影响您正在处理的内容，最好的方法是使用开发者工具“Timeline”和“Show Paint Rects tools”来查看，在您不希望重新绘制时是否存在重新绘制的情况，然后尝试确定在重新布局/重绘之前，您弄脏了哪里的DOM。如果绘画是不可避免的，但似乎花费了不合理的时间，请查看Eberhard Gräther的文章——在开发者工具中的连续绘画模式。

放在一起：DOM到屏幕

那么Chrome是如何将DOM变成屏幕图像的呢？从概念上讲，它：

  1. 获取DOM并将其拆分为图层
  2. 将每个图层独立地绘制到软件位图中
  3. 将它们作为纹理上传到GPU
  4. 将各个图层合成到最终的屏幕图像中。

这一切都会在Chrome第一次生成页面帧时发生。但是它可以为未来的帧走一些捷径：

  1. 如果某些CSS属性发生更改，则无需重新绘制任何内容。Chrome可以将已经位于GPU上的现有图层作为纹理重新合成，但具有不同的合成属性（例如，在不同的位置，具有不同的不透明度等）。
  2. 如果图层部分无效，则会重新绘制并重新上传。如果它的内容保持不变，但它的合成属性发生了变化（例如它被移动或不透明度发生了变化），Chrome可以将它留在GPU上并重新合成以制作一个新帧。

现在应该清楚了，基于层的合成模型对渲染性能有着深远的影响。当不需要绘制任何内容时，合成相对便宜，因此在尝试调试渲染性能时，避免重新绘制图层是一个很好的总体目标。精明的开发人员将查看上面的触发合成的列表，并意识到可以轻松地强制创建图层。但要小心盲目地创建它们，因为它们不是没有开销的：它们占用系统RAM和GPU上的内存（特别是在移动设备上受限），并且有很多图层时，在逻辑中来跟踪哪些图层可见，还会引入其他开销。如果图层很大，并且在以前没有重叠的地方重叠很多图层，实际上也会增加图层光栅化所花费的时间，从而导致有时被称为“过度绘制”。

目前为止就这样了。请继续关注更多层模型实际意义的文章。
