SVG奇淫巧技(七)：SVG Transform之万恶的左上角

在下骑大喵
1,511 阅读9分钟

我报名参加金石计划1期挑战——瓜分10万奖池，这是我的第7篇文章。

transform作为CSS世界中最重要的属性之一，它的出现让原本枯燥单调的HTML变得生动了起来。

那么，为了图形展示而生的SVG当然不会屈居人后，要知道，SVG中的元素是自带transform 属性的，但SVG transform 与 CSS transform 之间有着千丝万缕又截然不同的关系。

不过，那片瑰丽的前端世界，既然CSS transform可往，SVG transform亦可往。

SVG transform translate(位移)

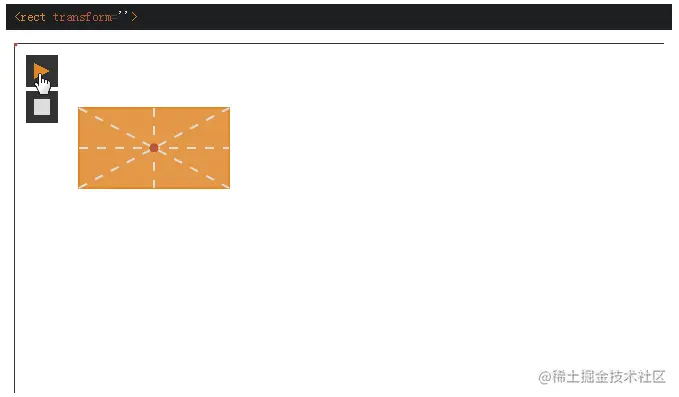

如图所示，左侧CSS的translate是相对自己的中心点移动，而右侧SVG是相对于视窗的左上角进行移动，虽然两者的相对位置不一样，但是，对于单纯地位移来讲，无论你相对于哪个点位置，实际偏移的位置都是一样的，因此，从表现上讲，两者最终的位置看上去还是一样的。

但从本质上来讲，两者区别很大，SVG自带的transform进行translate变换时，仅支持translate(tx[ ty])这种用法（缺省使用0代替），当变换多个参数值的时候，可以使用,或者空格分隔，且不能包含单位，只能为纯数值，而且支持2D层面的属性，CSS中的translateX(tx), translateY(ty) 以及translate(tx[, ty])，translateZ(tz) 并不支持。

另外，SVG中的translate位移和CSS相同，都是支持多声明累加的，例如：

transform="translate(30 20) translate(30 20)"

等价于

transform="translate(60 40)"

需要注意的是，两个translate中间不要混有其他的transform变换。否则，最终的位移就不是简单的相加了，至于为什么后面会提到。

SVG transform rotate(旋转)

上面的translate变换，从最终效果上似乎CSS和SVG的区别不大。但是，从rotate旋转变换开始，区别就愈发明显了。

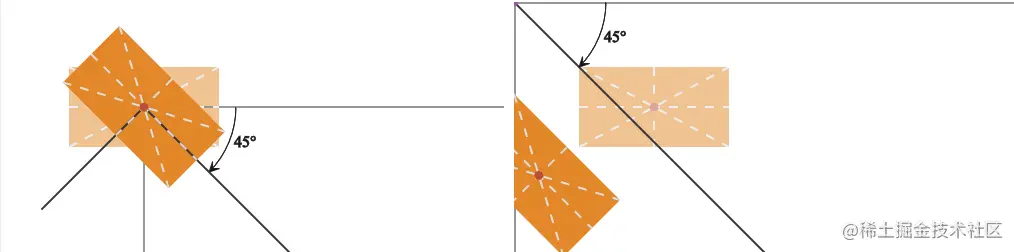

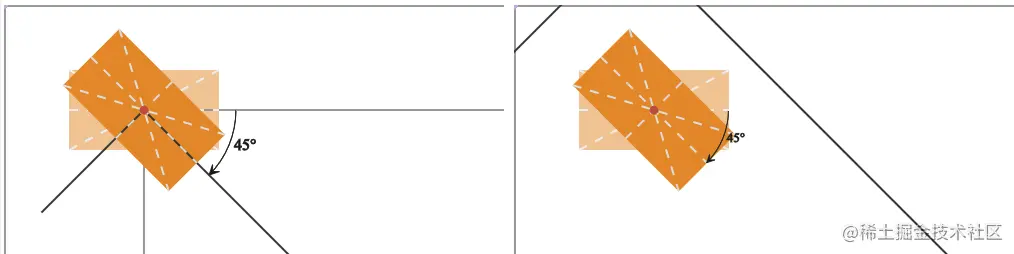

图示的45°旋转(左HTML元素，右SVG元素)，之所以差别如此之大，还是源于相对的中心点不同。

另外，和CSS中旋转rotate(angle) 需要带单位不同（例如eg(度), turn(圈), grad(百分度)），SVG只能用数值来表示：

transform="rotate(45)"

具体语法为：rotate(angle[ x y]) ，大家注意到没有，这里有个[ x y], []表示这个可选参数。也就是说，SVG中的rotate旋转比CSS的rotate多了一个可选参数，那这个可选参数[ x y]表示什么意思呢？

这个可选参数y是用来偏移transform变换中心点的，所以通过对变换中心点的偏移修正，我们也能让SVG元素围绕自身的中心点旋转了。

<rect x="30" y="30" width="120" height="90" rx="10" ry="10"
      fill="#a0b3d6" transform="rotate(45, 90 75)">
</rect>


与translate一样，rotate旋转可以多个值并存：

transform="rotate(45) rotate(-45)"

不过，与CSS不同的是，SVG属性的transform声明的中心变换坐标是不能共享的，什么意思呢？

就是说第一次旋转我们设置了中心点后，第二次旋转时中心点再次回到了左上角，例如：

<rect x="30" y="30" width="120" height="90" rx="10" ry="10"
      fill="#a0b3d6" transform="rotate(45, 90 75) rotate(-45)">
</rect>

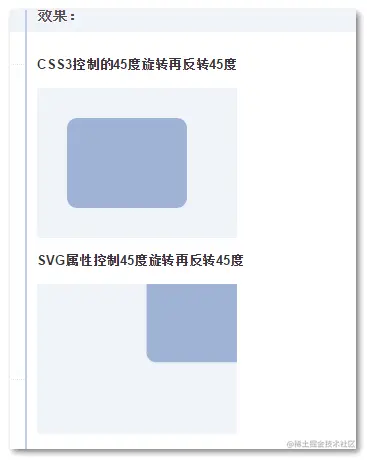

如果是CSS的话，转45°后再反向转-45°，就会回到原位才对，但是对SVG来说：


就变成了这样，究其原因还是因为“万恶”的左上角。

虽然乍看上去，好像SVG的坐标系统有些怪怪的，但是，实际上，在有些需求场景下，SVG这种看似独立的偏移系统更容易实现一些功能。

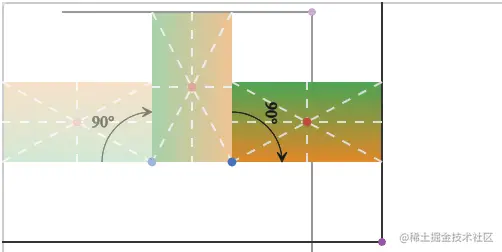

比方说，我们希望某个SVG元素先以右下角为中心旋转90°，然后再以右上角为中心旋转90°，该怎么处理？

对于SVG的transform，我们直接面向需求写数值就可以了。假设我们的SVG元素的高宽是120*90, 左上角坐标是(30,30), 则，显然，右下角坐标是(150,120), 右上角坐标是(150,30)，于是，我们的transform值就很简单：

transform="rotate(90, 150 120) rotate(90 150 30)"

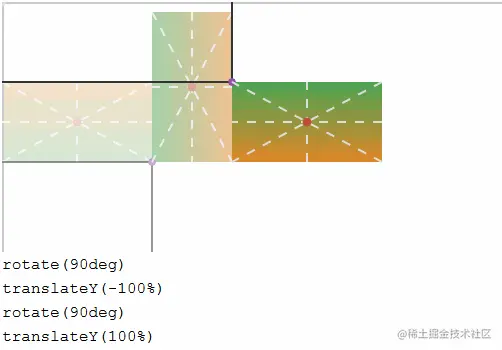

但是，如果我们使用之前容易理解的CSS3来实现，反而就复杂了，因为CSS3中的transform的变换点只能一次性指定，如果要实现不同变换点的旋转效果，只能通过translate 再次偏移，例如，实现上面的右下角再右上角90°旋转，则要这样：

transform-origin: right bottom; /* 或者 100% 100% */
transform:
rotate(90deg)
translate(0, -100%) /* 从右下到右上 */
rotate(90deg)
translate(0, 100%);


单纯从这个案例来看，显然CSS的方案要麻烦很多。可见，无论SVG的奇葩左上角还是CSS的便捷中心点，这两种坐标系统没有绝对的优劣，具体的如何抉择需要是需求而定。

SVG transform scale(缩放)

SVG中的scale缩放语法相比于前两个就太单纯了scale(sx[, sy]), sx表示横坐标缩放比例，sy表示纵坐标缩放比例。其中sy是可缺省的，如果缺失，表示使用和sx一样的值，也就是等比例缩放。其中，sx和sy两个参数可以用,或空格分隔。这和CSS3中的使用有所不同，另外，SVG transform属性值缩放是不支持scaleX , scaleY这些属性的。

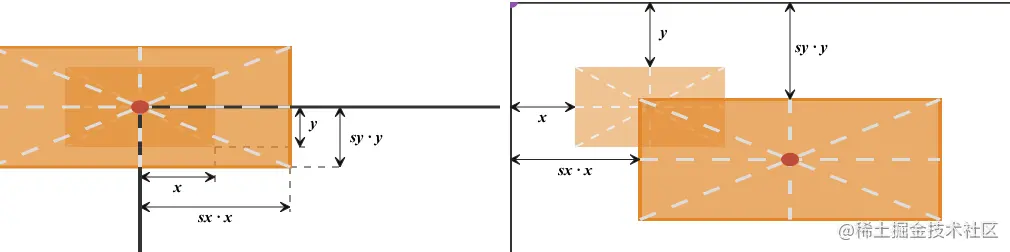

老生常谈的相对位置依旧是最大的不同，左为HTML，右为SVG：


可以看到，由于相对位置是左上角，导致SVG scale缩放后位置已经发生了偏移，所以如果我们想要实现居中缩放的效果需要再配合上translate才可以，例如：


现在，大家应该知道CSS的scale有多香了吧。

SVG transform skew(斜切)

SVG中skew的语法相当有意思，在前面的一些变换中，例如位移、缩放之类是不支持translateX, scaleX这种CSS常见用法的，但是这里的skew却有点让人哭笑不得：不支持skew(x[, y])这种语法，而只能是skewX或者skewY 。

所以，SVG斜切的语法只有：

transform="skewX(45)"

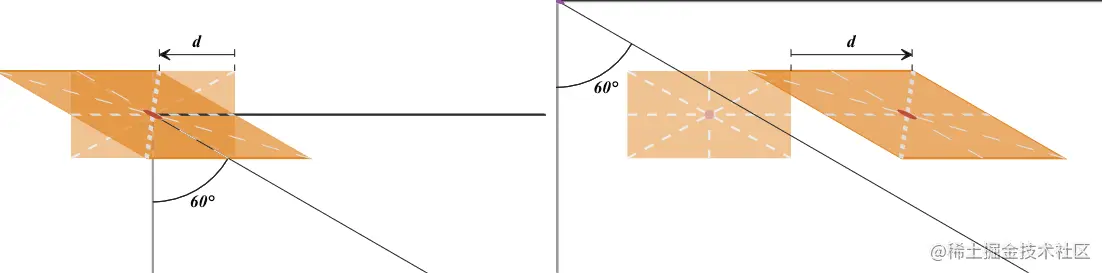

同样的，由于相对位置的差异，CSS实现的变换和SVG属性变换往往最后的位置是不一样的：

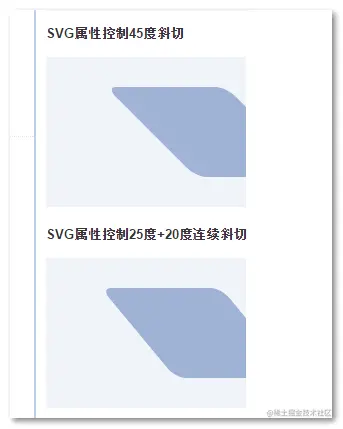

不仅如此，如果元素的中心点是SVG的左上角，则skewX(α1) skewX(α2)的最终位置和skewX(α1 + α2)是不一样的（注：上面说的位移、旋转和缩放不会这样子）:


因为斜切的角度和元素偏移大小并不是线性的，比方说，从70°到80°和80°到90°之间的位移大小，虽然都是相差10°，但是坐标偏移显然不是一个档次的。因此，分开多次连续斜切最终的坐标偏移要比一次性偏移来得小。

好的，SVG中的四种变换我们就已经都说完了，现在让我们来总结一下：

区别SVG transformCSS transform
相对位置左上角中心点
3D变换不支持支持
包含单位不支持支持
多参数空格分隔支持不支持
中心点共享不支持支持
translateX不支持支持
translateY不支持支持
scaleX不支持支持
scaleY不支持支持
rotateX不支持支持
rotateY不支持支持
skew(x, y)不支持支持

SVG transform变换处理的思路

通过上面的案例，我们已经了解了scale缩放、skew斜切这些SVG变换有多别扭，要是想如CSS transform-origin:50% 50%一样的中心点变换那般方便简洁，有没有什么好的办法呢？

当然有，具体有两个思路：

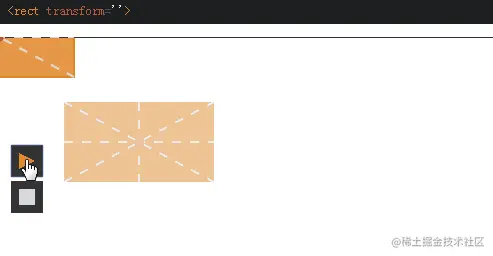

  1. 原始中心位置即SVG左上角：


原先我们想实现一个围绕中心点的45°旋转，需要3步：

translate(140 105) rotate(45) translate(-140 -105)

现在，通过将元素初始中心点就设置在视窗的左上角，原本的3步就简化为了2步：

translate(140 105) rotate(45)

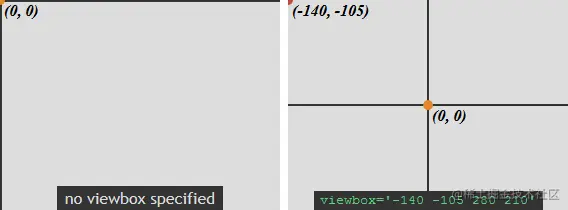

  1. 调整viewBox，其实这个思路与第1个思路的本质是一致的，只是实现方式不同而已：

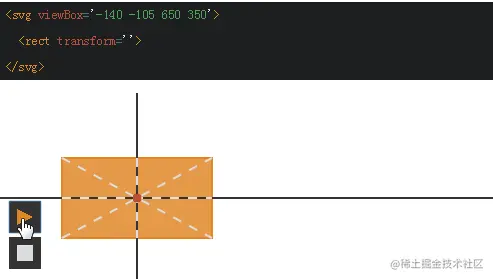

我们可以通过调整viewBox将(0,0)坐标设置为视窗中心，再让元素的中心点为(0,0)，这样就只需要直接旋转就好了。


是不是思路一下就清晰了很多，如果这两种思路依旧觉得很麻烦，到底有没有类似CSS transform那样方便易懂的实现方案呢？

有的，类似CSS transform的方案就是使用CSS transform它啊，还记得我们之前提到过，在SVG也算是HTML大家庭的一份子，所以SVG大部分属性都是和CSS互通有无的，现在咱们就来试试，走着。

CSS transform 操作SVG


<svg width="200" height="200" viewBox="0 0 100 100">
    <path d="M 50 1 99 50 50 99 1 50 Z" fill="none" stroke="black" />
    <circle cx="50" cy="50" r="49"  fill="none" stroke="black" />
</svg>

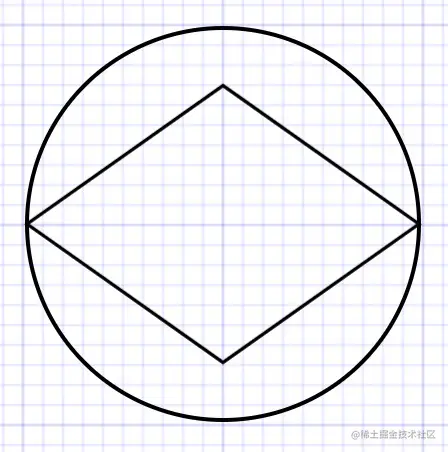

这是一个普普通通的SVG，现在我们想通过CSS transform来操作path标签来旋转45°。

path {
    transform: rotate(45deg);
}

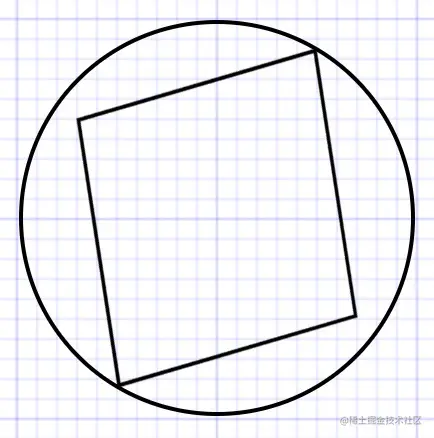

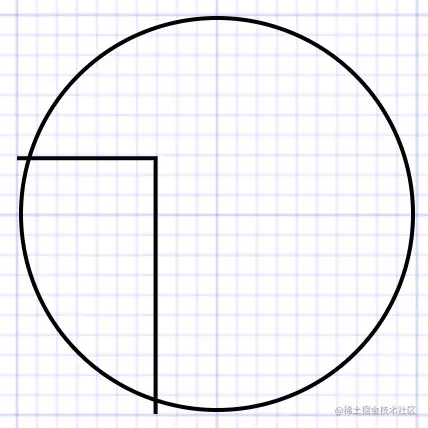

可以看到，path确实旋转了45°，但整个path大部分都已经超出了整个SVG的视区范围，难道又是万恶的左上角？

没关系，现在可是CSS的地盘，不会惯着SVG transform那套规则，直接改个transform-origin试试：

path {
    transform: rotate(45deg);
    transform-origin: 50% 50%;
}

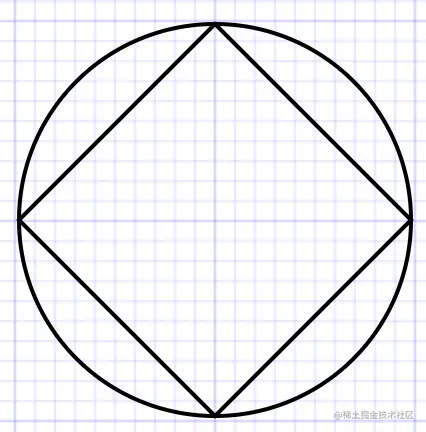

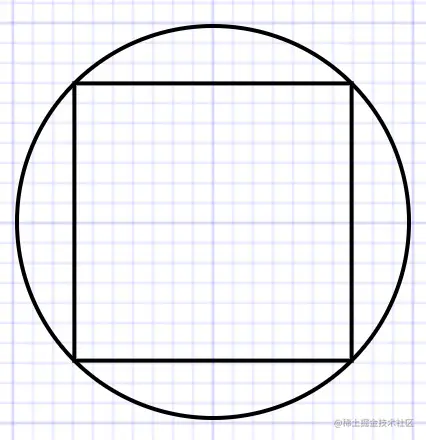

果然，SVG transform虽然霸道，但是在人家CSS的场子也不敢随便造次，现在相对位置乖乖的变成了中心点，旋转也不再只支持数值也可以包含单位了，再试试其他限制：

中心点是否共享

path {
    transform: rotate(30deg)  rotate(15deg);
    transform-origin: 50% 50%;
}


答案：支持。

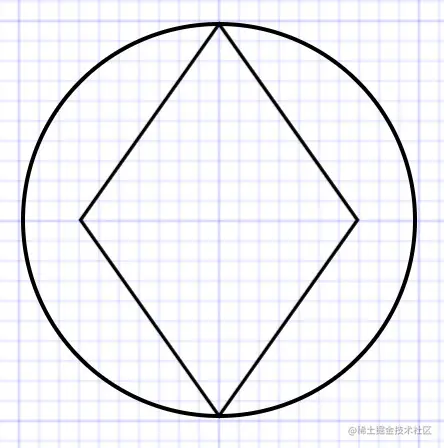

是否可以3D变换

path {
    transform: rotate3d(0, 1, 1, 45deg);
    transform-origin: 50% 50%;
}


答案：支持。

是否支持 rotateX 或 rotateY

path {
    transform: rotateX(45deg);
    transform-origin: 50% 50%;
}


path {
    transform: rotateY(45deg);
    transform-origin: 50% 50%;
}


答案：支持。

全都可以，虽然没有全部试验一番，但是管中规豹，目前除了左上角的魔咒尚未打破之外，其余规则全部继承CSS transform，现在我们可以得出一个结论。

使用CSS transform操作SVG元素与操作普通HTML元素，除了初始相对位置不同之外，其余并无二致。

CSS transform操作的区别SVGHTML
初始相对位置左上角中心点

SVG transform的应用

说了这么多理论，那具体有啥用呢？别急，这不就来了嘛：

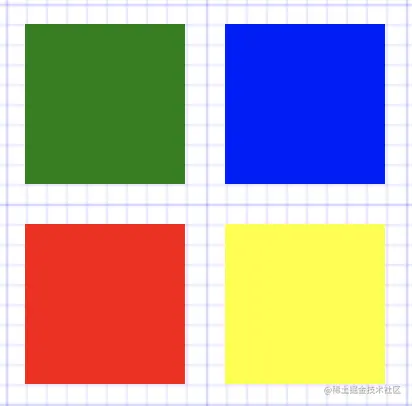

translate（位移）


<svg width="200" height="200"viewBox="0 0 100 100">
    <rect x="5" y="5" width="40" height="40" fill="green" />

    <rect x="5" y="5" width="40" height="40" fill="blue"
          transform="translate(50)" />

    <rect x="5" y="5" width="40" height="40" fill="red"
          transform="translate(0 50)" />

    <rect x="5" y="5" width="40" height="40" fill="yellow"
           transform="translate(50,50)" />
</svg>

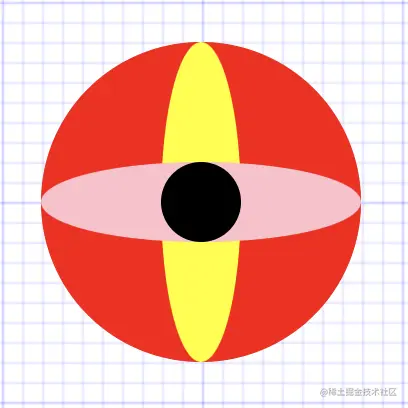

scale（缩放）


<svg width="200" height="200" viewBox="-50 -50 100 100">
    <!-- uniform scale -->
    <circle cx="0" cy="0" r="10" fill="red"
            transform="scale(4)" />

    <!-- vertical scale -->
    <circle cx="0" cy="0" r="10" fill="yellow"
            transform="scale(1,4)" />

    <!-- horizontal scale -->
    <circle cx="0" cy="0" r="10" fill="pink"
            transform="scale(4,1)" />

    <!-- No scale -->
    <circle cx="0" cy="0" r="10" fill="black" />
</svg>

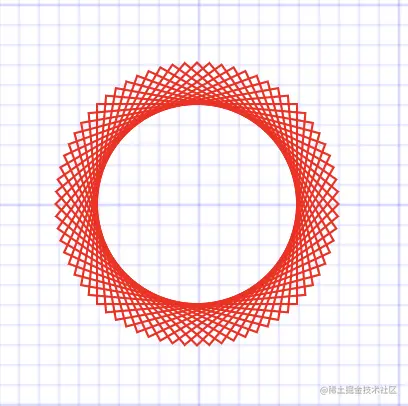

rotate（旋转）


<svg width="200" height="200" viewBox="-100 -100 200 200">
    <g fill="none" stroke="red">
      <rect id="myRect" x="-50" y="-50" width="100" height="100" />
      <use href="#myRect" transform="rotate(5)" />
      <use href="#myRect" transform="rotate(10)"/>
      <use href="#myRect" transform="rotate(15)"/>
      <use href="#myRect" transform="rotate(20)"/>
      <use href="#myRect" transform="rotate(25)"/>
      <use href="#myRect" transform="rotate(30)"/>
      <use href="#myRect" transform="rotate(35)"/>
      <use href="#myRect" transform="rotate(40)"/>
      <use href="#myRect" transform="rotate(45)"/>
      <use href="#myRect" transform="rotate(50)"/>
      <use href="#myRect" transform="rotate(55)"/>
      <use href="#myRect" transform="rotate(60)"/>
      <use href="#myRect" transform="rotate(65)"/>
      <use href="#myRect" transform="rotate(70)"/>
      <use href="#myRect" transform="rotate(75)"/>
      <use href="#myRect" transform="rotate(80)"/>
      <use href="#myRect" transform="rotate(85)"/>
      <use href="#myRect" transform="rotate(90)"/>
    </g>
</svg>

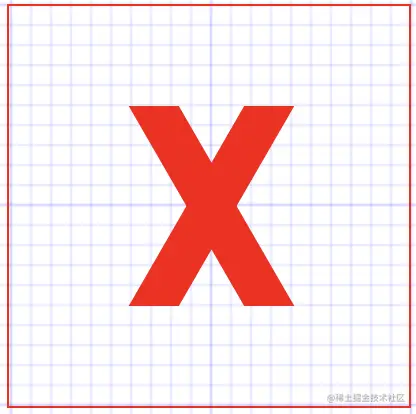

skew（斜切）


<svg width="200" height="200" viewBox="-100 -100 200 200">
    <g fill="red">
      <rect x="-11.25" y="-50" width="25" height="100" transform="skewX(30)" />
      <rect x="-11.25" y="-50" width="25" height="100" transform="skewX(-30)" />
    </g>
</svg>

好了，以上这些都只是抛砖引玉，大家只要谨记SVG中万恶的左上角，无论SVG transform还是CSS transform，规矩再多不也是任君采撷嘛。

参考链接

理解SVG transform坐标变换
