在传统的顶点建模中，相机要考虑视图矩阵和投影矩阵。
在RayMarching中，其相机天生就具备了透视相机的部分功能，比如透视投影，所以接下来重点要考虑的就是相机的旋转变换。
01-相机测试
首先咱们基于上一节“03-球体的抗锯齿.glsl”做个试验。
在webgl 中，通常默认相机的视点在零点，然后看向-z的方向，所以我先对之前的代码做下调整。
1.把球心放在z=-2的位置。
// 球体的球心位置
#define SPHERE_POS vec3(0, 0, -2)
2.把相机的视点放在零点。
// 相机视点位
#define CAMERA_POS vec3(0, 0, 0)
3.把栅格图像放在z=-1的位置。
//从相机视点到片元的射线
vec3 RayDir(in vec2 coord) {
return normalize(vec3(coord, -1) - CAMERA_POS);
}
4.给点光源一个固定位置。
// 点光源位置
#define LIGHT_POS vec3(1, 1, 0)
效果如下：
接下来，咱们调整一下相机视点看看。
5.把相机视点往右移1个单位。
#define CAMERA_POS vec3(1, 0, 0)

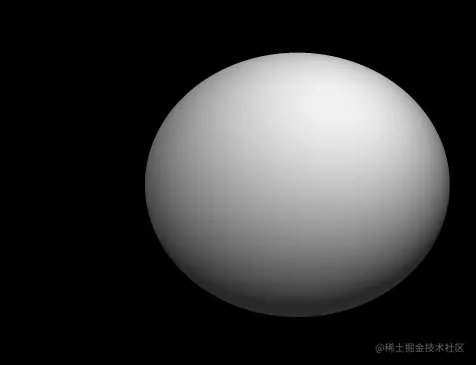

效果如下：
从上面的效果中，我们可以发现球体发生了两个变化：
- 球体往右移动了
- 球体变长了
这个现象出现的原理如下：
通过上图可知，线段b在线段a的右侧，且比a要长。
而我们想要都是：相机从另一侧看向球体的时候，球体就在视图中心，不产生拉伸，大小会随透视而变，球体会换一个角度显示。
在此我们就需要把思维分解开想象了。
02-根据相机旋转光线推进方向

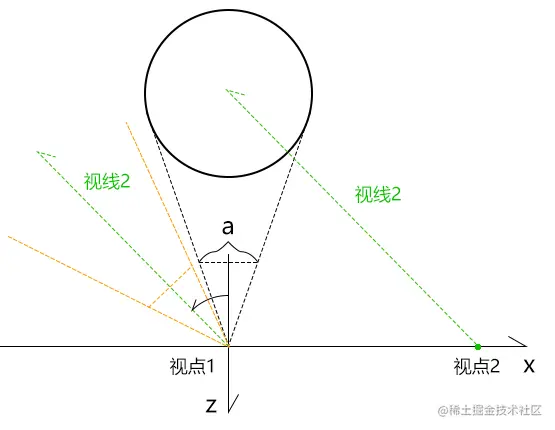

1.基于视线2旋转视点1处默认的光线推进方向。

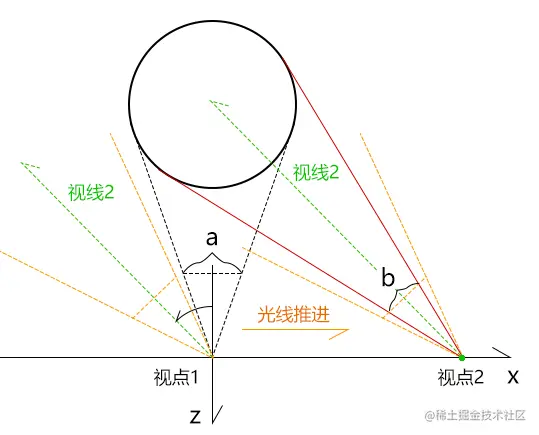

2.从视点2，基于旋转后的光线推进方向，推进光线。
这样我们就可以看到一个正常的球体。
注：在视点2处看到的球体要比在视点1处看到的球体小，即b<a，因为球体到视点2的距离变远了。
03-代码实现
1.声明相机数据。
// 相机视点位
#define CAMERA_POS vec3(1, 0, 0)
// 相机目标点
#define CAMERA_TARGET vec3(0, 0, -2)
// 上方向
#define CAMERA_UP vec3(0, 1, 0)

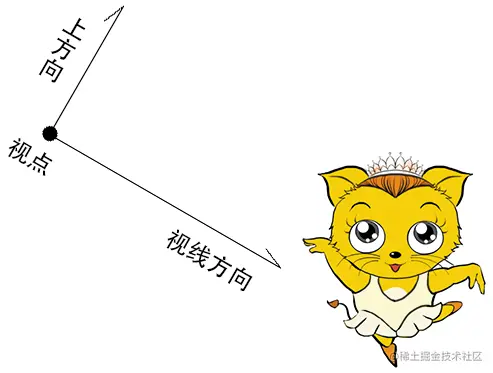

对于视点、目标点和上方向的概念如下图所示：
我在WebGL的视图矩阵里对相关概念有详细讲解。
2.根据相机的状态，构建用于旋转光线的旋转矩阵。
// 视图旋转矩阵
mat3 RotateMatrix() {
//基向量c，视线
vec3 c = normalize(CAMERA_POS - CAMERA_TARGET);
//基向量a，视线和上方向的垂线
vec3 a = cross(CAMERA_UP, c);
//基向量b，修正上方向
vec3 b = cross(c, a);
//正交旋转矩阵
return mat3(a, b, c);
}

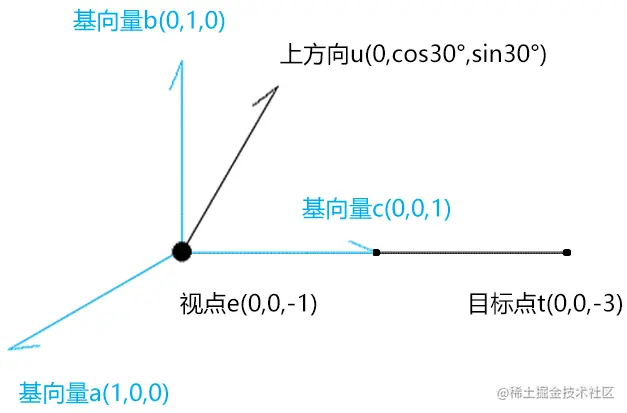

上面的向量a、b、c 和相机视点、目标点、上方向的关系如下图所示：
其运算原理，我在WebGL的视图矩阵里同样有详细讲解。
注：RotateMatrix()方法返回的并不是视图矩阵，但它所涉及的知识点是视图矩阵的一部分。
3.用上面的旋转矩阵，旋转默认(视点在零点)的光线推进方向。
// 光线推进
vec3 RayMarch(vec2 coord) {
……
// 从相机视点到当前片元的射线
vec3 rd = normalize(RotateMatrix() * vec3(coord, -1));
……
}
在后面的代码里，便会从相机视点，基于旋转后的光线推进方向，推进光线。
// 光线推进
vec3 RayMarch(vec2 coord) {
……
vec3 rd = normalize(RotateMatrix() * vec3(coord, -1));
……
for(int i = 0; i < RAYMARCH_TIME && d < RAYMARCH_FAR; i++) {
// 光线推进后的点位
vec3 p = CAMERA_POS + d * rd;
……
}
……
}
效果如下：
由上图我们可以看到，球体就在视图中心，没有发生拉伸，大小会随透视变小了一点，球体换了一个角度显示。
4.我们还可以改变目标点测试一下。
#define CAMERA_TARGET vec3(.5, 0, -2)
效果如下：
相机往右看，则球体往左移动。
5.我们还可以让相机视点绕球心处的y轴逆时针旋转。
#define CAMERA_POS mat3(cos(iTime),0,sin(iTime),0,1,0,-sin(iTime),0,cos(iTime))*(vec3(1, 0, 0)-SPHERE_POS)+SPHERE_POS
效果如下：
好了，现在我们已经把透视相机写出来了。
整体代码如下：
// 坐标系缩放
#define PROJECTION_SCALE 1.
// 球体的球心位置
#define SPHERE_POS vec3(0, 0, -2)
// 球体的半径
#define SPHERE_R 1.0
// 球体的漫反射系数
#define SPHERE_KD vec3(1)
// 相机视点位
#define CAMERA_POS mat3(cos(iTime),0,sin(iTime),0,1,0,-sin(iTime),0,cos(iTime))*(vec3(1, 0, 0)-SPHERE_POS)+SPHERE_POS
// 相机目标点
#define CAMERA_TARGET vec3(0, 0, -2)
// 上方向
#define CAMERA_UP vec3(0, 1, 0)
// 光线推进的起始距离
#define RAYMARCH_NEAR 0.1
// 光线推进的最远距离
#define RAYMARCH_FAR 128.
// 光线推进次数
#define RAYMARCH_TIME 20
// 当推进后的点位距离物体表面小于RAYMARCH_PRECISION时，默认此点为物体表面的点
#define RAYMARCH_PRECISION 0.001
// 点光源位置
#define LIGHT_POS vec3(1, 1, 0)
// 相邻点的抗锯齿的行列数
#define AA 3
// 投影坐标系
vec2 ProjectionCoord(in vec2 coord) {
return PROJECTION_SCALE * 2. * (coord - 0.5 * iResolution.xy) / min(iResolution.x, iResolution.y);
}
//从相机视点到片元的射线
vec3 RayDir(in vec2 coord) {
return normalize(vec3(coord, 0) - CAMERA_POS);
}
//球体的SDF模型
float SDFSphere(vec3 coord) {
return length(coord - SPHERE_POS) - SPHERE_R;
}
// 计算球体的法线
vec3 SDFNormal(in vec3 p) {
const float h = 0.0001;
const vec2 k = vec2(1, -1);
return normalize(k.xyy * SDFSphere(p + k.xyy * h) +
k.yyx * SDFSphere(p + k.yyx * h) +
k.yxy * SDFSphere(p + k.yxy * h) +
k.xxx * SDFSphere(p + k.xxx * h));
}
// 打光
vec3 AddLight(vec3 positon) {
// 当前着色点的法线
vec3 n = SDFNormal(positon);
// 当前着色点到光源的方向
vec3 lightDir = normalize(LIGHT_POS - positon);
// 漫反射
vec3 diffuse = SPHERE_KD * max(dot(lightDir, n), 0.);
// 环境光
float amb = 0.15 + dot(-lightDir, n) * 0.2;
// 最终颜色
return diffuse + amb;
}
// 视图旋转矩阵
mat3 RotateMatrix() {
//基向量c，视线
vec3 c = normalize(CAMERA_POS - CAMERA_TARGET);
//基向量a，视线和上方向的垂线
vec3 a = cross(CAMERA_UP, c);
//基向量b，修正上方向
vec3 b = cross(c, a);
//正交旋转矩阵
return mat3(a, b, c);
}
// 光线推进
vec3 RayMarch(vec2 coord) {
float d = RAYMARCH_NEAR;
// 从相机视点到当前片元的射线
vec3 rd = normalize(RotateMatrix() * vec3(coord, -1));
// 片元颜色
vec3 color = vec3(0);
for(int i = 0; i < RAYMARCH_TIME && d < RAYMARCH_FAR; i++) {
// 光线推进后的点位
vec3 p = CAMERA_POS + d * rd;
// 光线推进后的点位到球体的有向距离
float curD = SDFSphere(p);
// 若有向距离小于一定的精度，默认此点在球体表面
if(curD < RAYMARCH_PRECISION) {
color = AddLight(p);
break;
}
// 距离累加
d += curD;
}
return color;
}
// 抗锯齿 Anti-Aliasing
vec3 RayMarch_anti(vec2 fragCoord) {
// 初始颜色
vec3 color = vec3(0);
// 行列的一半
float aa2 = float(AA / 2);
// 逐行列遍历
for(int y = 0; y < AA; y++) {
for(int x = 0; x < AA; x++) {
// 基于像素的偏移距离
vec2 offset = vec2(float(x), float(y)) / float(AA) - aa2;
// 投影坐标位
vec2 coord = ProjectionCoord(fragCoord + offset);
// 累加周围片元的颜色
color += RayMarch(coord);
}
}
// 返回周围颜色的均值
return color / float(AA * AA);
}
/* 绘图函数，画布中的每个片元都会执行一次，执行方式是并行的。
fragColor 输出参数，用于定义当前片元的颜色。
fragCoord 输入参数，当前片元的位置，原点在画布左下角，右侧边界为画布的像素宽，顶部边界为画布的像素高
*/
void mainImage(out vec4 fragColor, in vec2 fragCoord) {
// 光线推进
vec3 color = RayMarch_anti(fragCoord);
// 最终颜色
fragColor = vec4(color, 1);
}
扩展
熟悉相机的同学肯定会想到透视相机的视锥体的垂直夹角，以及正交相机。
透视相机的视锥体的垂直夹角跟栅格图像的z值有关，即下面的-1：
vec3 rd = normalize(RotateMatrix() * vec3(coord, -1));
我们可以利用三角函数，基于夹角和栅格图像的高度来计算这个z值。
至于正交相机会更加简单，直接默认光线推进的初始方向都为-z即可。
对于这两个概念我就先不写了，反正原理想通了就好了。
大家没事也可以自己练练，可以将其与传统相机的视图矩阵、投影矩阵相互印证，巩固所学。
