视图矩阵是用于确定相机角度和位置的矩阵。

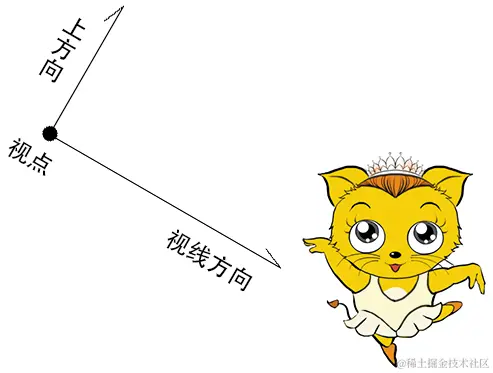

1-相机的定义
- 视点：相机的位置
- 视线方向：相机所看的方向
- 上方向：相机绕视线转动的方向

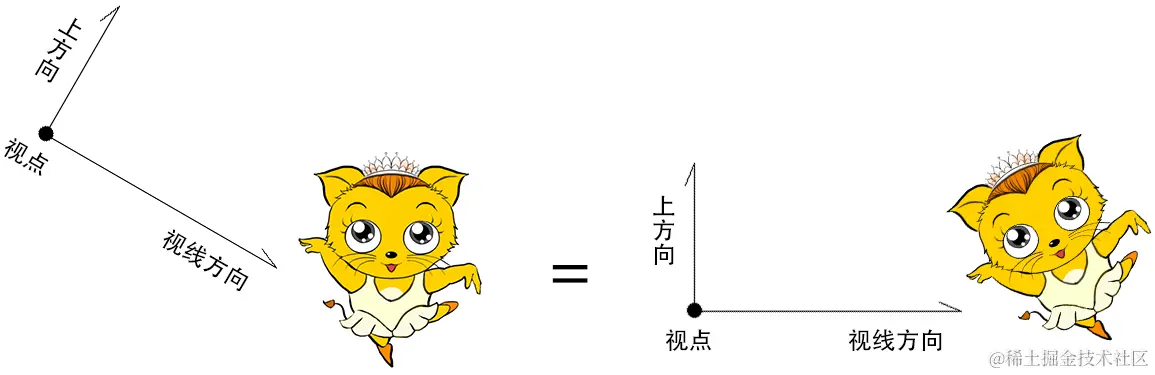

2-相对运动
当相机与它所拍摄的物体同时运动的时候，相机所拍摄的画面不会有任何改变。
因此，我们可以默认相机的视点就在零点，相机看向-z方向，其上方向就是y轴。
当我我们改变的相机的视点、视线和上方向的时候，只要相对的去改变场景中的物体即可。
而这个相对的去改变场景中的物体的矩阵，就是视图矩阵。
通过上面原理，我们可以知道，想要计算视图矩阵，只要让其满足以下条件即可：
- 把视点e(ex,ey,ez)对齐到 O点上
- 把视线c(cx,cy,cz) 旋转到-z 轴上
- 把上方向b(bx,by,bz) 旋转到y 轴上
- 把c与b的垂线a(ax,ay,az) 旋转到x 轴上
接下来我们便可以考虑如何通过算法实现上面的操作了。
3-正交矩阵的旋转
为了让大家更好的理解视图矩阵的运算，我们从基础说起。

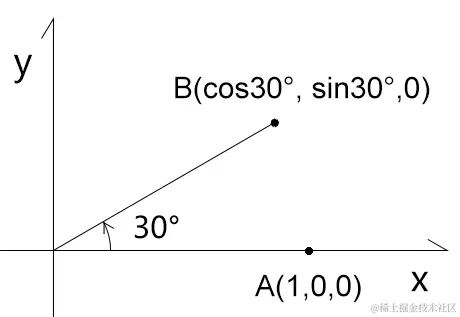

题1
已知：点A(1,0,0)
求：把点A绕z 轴逆时针旋转30°，旋转到B点的行主序矩阵m1
解：
m1=[
cos30°,-sin30°,0,0,
sin30°,cos30°, 0,0,
0, 0, 1,0,
0, 0, 0,1,
]
B=m1*A
B.x=(cos30°,-sin30°,0,0)·(1,0,0,1)=cos30°
B.y=(sin30°,cos30°, 0,0)·(1,0,0,1)=sin30°
题2
继题1的已知条件
求：把点B绕z 轴逆时针旋转-30°，旋转到A点的列行序矩阵m2
解：
m2=[
cos-30°,-sin-30°,0,0,
sin-30°,cos-30°, 0,0,
0, 0, 1,0,
0, 0, 0,1,
]
m2=[
cos30°, sin30°, 0,0,
-sin30°,cos30°, 0,0,
0, 0, 1,0,
0, 0, 0,1,
]
观察题1、题2，我们可以发现两个规律：
- m2 是m1 的逆矩阵
- m2 也是m1 的转置矩阵
由此我们可以得到一个结论：正交旋转矩阵的逆矩阵就是其转置矩阵。

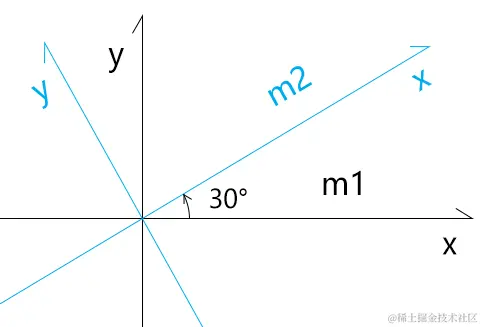

题3
已知：
-
三维直角坐标系m1，其基向量是：
- x(1,0,0)
- y(0,1,0)
- z(0,0,1)
-
三维直角坐标系m2，其基向量是：
- x(cos30°, sin30°,0)
- y(-sin30°,cos30°,0)
- z(0, 0, 1)
求：将m1中的基向量对齐到m2的行主序矩阵m3
解：
将m2的基向量x,y,z 中的x 分量写入m3第1行;
将m2的基向量x,y,z 中的y 分量写入m3第2行;
将m2的基向量x,y,z 中的z 分量写入m3第3行。
m3=[
cos30°,-sin30°,0,0,
sin30°,cos30°, 0,0,
0, 0, 1,0,
0, 0, 0,1,
]
题4
继题3的已知条件
求：将m2中的基向量对齐到m1的行主序矩阵m4
解：
由题3已知：将m1中的基向量对齐到m2的行主序矩阵是m3
由题4的问题可知：m4就是m3的逆矩阵
因为：正交旋转矩阵的逆矩阵就是其转置矩阵
所以：m4就是m3的转置矩阵
m3=[
cos30°,-sin30°,0,0,
sin30°,cos30°, 0,0,
0, 0, 1,0,
0, 0, 0,1,
]
m4=[
cos30°,sin30°,0,0,
-sin30°,cos30°,0,0,
0,0,1,0,
0,0,0,1
]
4-计算视图矩阵
- 先位移：写出把视点e(ex,ey,ez) 对齐到 O点上的行主序位移矩阵mt
mt=[
1,0,0,-ex,
0,1,0,-ey,
0,0,1,-ez,
0,0,0,1,
]

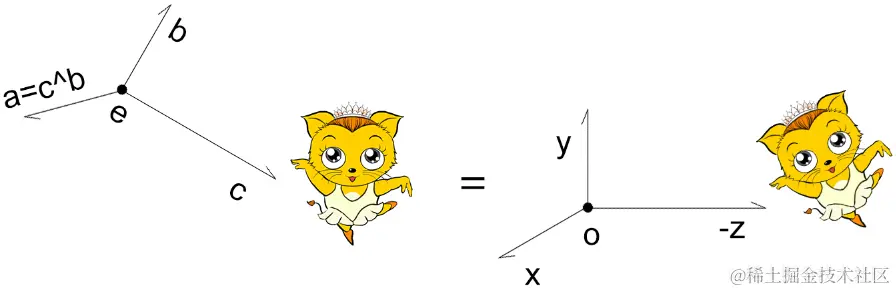

2. 写出把{o;x,y,-z} 对齐到{e;a,b,c} 的行主序旋转矩阵mr1
把a,b,-c的x 分量写入mr1的第1行；
把a,b,-c的y 分量写入mr1的第2行；
把a,b,-c的z 分量写入mr1的第3行；
mr1=[
ax, bx, -cx, 0,
ay, by, -cy, 0,
az, bz, -cz, 0,
0, 0, 0, 1
]
3. 计算mr1的逆矩阵mr2。
因为正交旋转矩阵的逆矩阵就是其转置矩阵，所以mr2就是mr1的转置矩阵。
mr2=[
ax, ay, az, 0,
bx, by, bz, 0,
-cx,-cy,-cz, 0,
0, 0, 0, 1
]
4. 视图矩阵=mr2*mt
5-视图矩阵的代码实现
基于视点、目标点、上方向生成视图矩阵。
function getViewMatrix(e, t, u) {
//基向量c，视线
const c = new Vector3().subVectors(e, t).normalize()
//基向量a，视线和上方向的垂线
const a = new Vector3().crossVectors(u, c).normalize()
//基向量b，修正上方向
const b = new Vector3().crossVectors(c, a).normalize()
//正交旋转矩阵
const mr = new Matrix4().set(
...a, 0,
...b, 0,
-c.x, -c.y, -c.z, 0,
0, 0, 0, 1
)
//位移矩阵
const mt = new Matrix4().set(
1, 0, 0, -e.x,
0, 1, 0, -e.y,
0, 0, 1, -e.z,
0, 0, 0, 1
)
return mr.multiply(mt).elements
}
lookAt 方法就是从一个新的角度去看某一个东西的意思
- e 视点
- t 目标点
- u 上方向
在其中我借助了Three.js 的Vector3 对象
- subVectors(e, t) 向量e减向量t
- normalize() 向量的归一化
- crossVectors(u, d) 向量u 和向量d的叉乘
crossVectors( a, b ) {
const ax = a.x, ay = a.y, az = a.z;
const bx = b.x, by = b.y, bz = b.z;
this.x = ay * bz - az * by;
this.y = az * bx - ax * bz;
this.z = ax * by - ay * bx;
return this;
}
解释一下上面基向量a,b,c 的运算原理，以下图为例：
视线c 之所以是视点e减目标点t，是为了取一个正向的基向量。
c=(e-t)/|e-t|
c=(0,0,2)/2
c=(0,0,1)
基向量a是上方向u和向量c的叉乘
a=u^c/|u^c|
a=(cos30°,0,0)/cos30°
a=(1,0,0)
基向量b是向量c和向量a的叉乘，可以理解为把上方向摆正。
b=c^a/|c^a|
b=(0,1,0)/1
b=(0,1,0)
6-测试
1.顶点着色器
<script id="vertexShader" type="x-shader/x-vertex">
attribute vec4 a_Position;
//视图矩阵
uniform mat4 u_ViewMatrix;
void main(){
gl_Position = u_ViewMatrix*a_Position;
}
</script>
2.建立视图矩阵，并传递给顶点着色器
const u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix')
const viewMatrix = getViewMatrix(
new Vector3(0.3, 0.2, 0.5),
new Vector3(0.0, 0.1, 0),
new Vector3(0, 1, 0)
)
gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix)
4.绘图方法
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);
gl.drawArrays(gl.LINES, 0, indices.length);
效果如下：
注：
three.js 里的lookAt() 方法便可以实现矩阵的正交旋转，其参数也是视点、目标点、上方向，它的实现原理和我们视图矩阵里说的正交旋转都是一样的。
const u_ViewMatrix = gl.getUniformLocation(gl.program, 'u_ViewMatrix')
const viewMatrix = new Matrix4().lookAt(
new Vector3(0.5, 0.5, 1),
new Vector3(0, 0, 0),
new Vector3(0, 1, 0),
)
gl.uniformMatrix4fv(u_ViewMatrix, false, viewMatrix.elements)
不过three.js 里的相机的视图矩阵并没有翻转相机视线，其视线的翻转是放到投影矩阵里做的，在后面的课程里我会细说投影矩阵。
按理说，在我们当前的视图矩阵里，也不需要翻转相机视线的，我之所以如此做，是为了让大家更整体的理解这个过程。
