Netty系列教程（二）Netty架构设计剖析

人人如墨
720 阅读9分钟

系列教程：

Netty整体架构

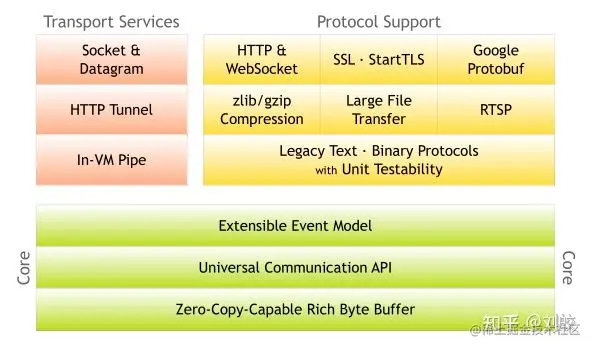

这是一张Netty官网关于Netty的核心架构图：

netty架构图

可以看到Netty由以下三个核心部分构成：

  • 传输服务：传输服务层提供了网络传输能力的定义和实现方法。它支持 Socket、HTTP 隧道、虚拟机管道等传输方式。Netty 对 TCP、UDP 等数据传输做了抽象和封装，用户可以更聚焦在业务逻辑实现上，而不必关系底层数据传输的细节。\

  • 协议支持：Netty支持多种常见的数据传输协议，包括：HTTP、WebSocket、SSL、zlib/gzip、二进制、文本等，还支持自定义编解码实现的协议。Netty丰富的协议支持降低了开发成本，基于 Netty 我们可以快速开发 HTTP、WebSocket 等服务。\

  • Core核心：Netty的核心，提供了底层网络通信的通用抽象和实现，包括：可扩展的事件驱动模型、通用的通信API、支持零拷贝的Buffer缓冲对象。\

Netty逻辑架构

Netty采用典型的三层网络架构进行设计和开发，其逻辑架构如图：

netty逻辑架构

网络通信层

网络通信层的职责主要是监听网络的读写和连接操作，负责将网络层的数据读取到内存缓冲区中，然后触发各种网络事件，如连接创建、连接激活、读事件、写事件等，这些网络事件会分发给事件调度层进行处理。

网络通信层的核心组件有：

  • Bootstrap：启动引导，主要负责整个Netty程序的启动、初始化、服务器连接等过程，它相当于一条主线，把Netty的其他核心组件给串联起来。Netty中的引导器分为两种：Bootstrap：客户端启动引导，另一种是ServerBootstrap：服务端启动引导。它们都继承自抽象类 AbstractBootstrap。\

  • Channel：网络通信的载体，提供了基本的用于I/O操作的API，如：register、bind、connect、read、write、flush等。Netty的Channel是在JDK的NIO Channel基础上进行封装的，提供了更高层次的抽象，同时屏蔽了底层Socket的复杂性，赋予了Channel更加强大的功能。\

事件调度层

事件调度层的职责是通过 Reactor 线程模型对各类事件进行聚合处理，通过 Selector 主循环线程集成多种事件（ I/O 事件、信号事件、定时事件等），实际的业务处理逻辑是交由服务编排层中相关的 Handler 完成。

事件调度层的核心组件有：

  • EventLoopGroup

  • EventLoop

EventLoopGroup本质上是一个线程池，主要负责接收I/O请求，并分配线程处理请求。一个EventLoopGroup包含一个或者多个EventLoop，EventLoop用于处理Channel生命周期内的所有I/O事件，如accept、read、write等。

EventLoop同一时间会与一个线程绑定，每个EventLoop负责处理多个Channel。

每新建一个Channel，EventLoopGroup会选择一个EventLoop与其绑定，该Channel生命周期内都可以对EventLoop进行多次绑定和解绑。

服务编排层

负责组装各类服务，它是Netty的核心业务处理链，用于实现网络事件的动态编排和有序传播。

服务编排层的核心组件有：

  • ChannelPipeline：handler处理器链列表，也可以说是容器，内部通过双向链表将不同的ChannelHandler串联在一起，当I/O读写事件发生时，ChannelPipeline会依次调用ChannelHandler列表对Channel的数据进行拦截处理。每个Channel创建时就会绑定一个新的ChannelPipeline，他们是一一对应的关系。

  • ChandlerHandler：事件业务处理器顶层接口，它不处理入站和出站事件，而是由其子类来实现，核心子类包括：

    • ChannelInboundHandler：负责处理入站事件，以及用户自定义事件

    • ChannelOutboundHandler：负责处理出站事件

    • ChannelDuplexHandler：同时实现了ChannelInboundHandler和ChannelOutboundHandler两个接口，既可以处理入站事件，也可以处理出站事件

  • ChannelHandlerContext：ChandlerHandler的上下文对象，在调用ChandlerHandler方法时，都会传入该上下文对象，ChannelHandlerContext 包含了 ChannelHandler 生命周期的所有事件，如 connect、bind、read、flush、write、close 等。

由于Netty的分层架构设计合理、优雅，因此，基于Netty开发的各种服务器程序才会越来越多。

Netty架构特点

高性能

Netty有着极高的性能，能够轻松应对高并发场景，并保证性能，这得益于它优良精细的架构设计，如果一个产品的架构设计得不好，无论开发如何努力，都很难开发出一个高性能、高可用的产品。

Netty通过如下设计，来保证系统的高性能：

IO模型

用什么样的通道将数据发送给对方，I/O 模型在很大程度上决定了框架的性能。

典型的有三种IO模型分别是BIO、NIO、AIO，Netty采用的是NIO模型来实现。具体三种IO模型的区别在第一章中有介绍。

Netty的IO线程NioEventLoop由于聚合了多路复用器Selector，可以同时处理成百上千个客户端连接。

当线程从某客户端socket通道进行读写数据时，若没有数据读写事件，则该线程可以处理其他任务，线程通常将非阻塞的IO的空闲时间用于其他通道上执行I/O操作，所以单独的线程可以管理多个输入和输出通道。

由于读写操作都是非阻塞的，这就可以充分提升 IO 线程的运行效率，避免由于频繁 I/O 阻塞导致的线程挂起。

一个 I/O 线程可以并发处理 N 个客户端连接和读写操作，这从根本上解决了传统同步阻塞 I/O 一连接一线程模型，架构的性能、弹性伸缩能力和可靠性都得到了极大的提升。

线程模型

Netty采用的是Reactor线程模型，常见的Reactor线程模型有：

  • 单Reactor单线程模型

  • 单Reactor多线程模型

  • 主从Reactor多线程模型

Netty主要基于主从Reactor多线程模型来实现其线程模型，主Reactor主要负责客户端的连接请求，并将请求转发给从Reactor；从Reactor主要负责响应通道的IO读写请求。

netty线程模型

内存优化

TCP接收和发送缓冲区使用直接内存代替堆内存，避免了内存复制，避免了GC带来的性能开销，提升了IO读取和写入的性能。

多线程优化

采用环形数组缓冲区实现无锁化并发编程，代替传统的线程安全容器或者锁。并且关键资源的处理使用 单线程串行化方式，避免多线程并发访问带来的锁竞争和额外的CPU资源消耗问题。

高可靠性

链路有效性检测

由于长链接不需要每次发送消息都创建链路，也不需要在消息交互完成时关闭链路，因此相对于短链接性能更高。为了保证长链接的链路有效性， 往往需要通过心跳机制周期性地进行链路检测，当链路失效时，可以及时关闭链路。

当有业务消息时，无需心跳检测，可以通过业务进行链路检测。所以心跳检测只需要在链路空闲时发挥作用。

为了支持心跳检测，Netty提供了如下三种链路空闲检测机制：

  • 读空闲超时机制：当连续周期T没有消息可读时，触发超时handler，用户可以基于读空闲超时发送心跳消息，进行链路检测

  • 写空闲超时机制：当连续周期T没有消息要发送时，触发超时handler，用户可以基于写空闲超时发送心跳消息，进行链路检测

  • 读写空闲超时机制：当连续周期T没有消息要读/写时，触发超时handler，用户可以基于写空闲超时发送心跳消息，进行链路检测，其中只要读或者写任意一个达到条件就可以触发超时handler

Netty API提供了灵活的心跳超时检测配置能力，用户可以配置超时策略、超时参数、以及对应的处理逻辑。

内存保护机制

Netty提供了多种机制来对内存进行保护，包括以下几个方面：

  • 通过对象引用计数器对Netty的ByteBuffer等内置对象进行细粒度的内存申请和释放，对非法的对象引用进行检测和保护

  • 通过内存池来重用ByteBuffer，节省内存

  • 可设置的内存容量上限，包括ByteBuf、线程池线程数等

优雅停机

优雅停机功能指当前系统退出时，JVM通过注册的Shutdown Hook拦截到退出信号量，然后执行退出操作，释放相关模块的资源占用，将缓冲区的消息处理完或者清空，将待刷新的数据持久化到磁盘或者数据库中，等到资源回收和缓冲区消息处理完成之后再退出。

Netty在所有涉及到资源回收和释放的地方都增加了优雅退出的方法，比如：

//关闭资源
bossGroup.shutdownGracefully();

高可扩展性

API中提供了大量的扩展点

Netty的API设计时，提供了大量的扩展点，方面用户扩展自定义的逻辑处理，包括：

  • 责任链模式：ChannelPipeline基于责任链模式开发，便于业务逻辑拦截定制扩展

  • 基于接口的开发：关键的类库都提供了接口或者抽象类，如果Netty自身的实现无法满足需求，可以自定义实现相关接口\

  • 提供了大量工厂类，通过重载这些工厂类可以按需创建出用户实现的对象

  • 提供了大量的系统参数供用户按需设置， 增强系统的场景定制能力

多种协议支持

Netty支持各种主流的应用协议，如HTTP、FTP、WebSocket等，也可以基于Netty的二进制类库实现协议的扩展和定制。

目前存在大量基于Netty框架开发的协议，如：Dubbo协议、RocketMQ内部私有协议等。
