SVG不擅长些啥

在下骑大喵
871 阅读7分钟

上一篇《SVG擅长些啥》里，每每说到那些功能时，都要好好的拉踩一下CSS，毕竟是SVG的专场嘛，不过，所谓金无足赤人无完人，技术也同理，SVG在实际生产的使用过程中，也有着很多让人使用体验极差的地方，每到这时都忍不住感叹一句，这要是CSS就好了，今天我们就为CSS鸣个不平，一起来细数一下那些SVG力不从心的地方。

一、文本呈现

说到文本呈现，当今的前端领域CSS尚未遇到过敌手，这是人家吃饭的本事，但是用惯了CSS简单无脑的处理后，就会越发的体会到SVG在文本处理上的吃力。

文本居中


<svg width="200" height="100" viewBox="0 0 200 100">
  <text x="50%" y="50%" fill="grey" font-size="40">SVG</text>
</svg>

在SVG中想实现一个文字居中是很麻烦的，由上图可以看到，x坐标会受到text-anchor影响，但y坐标是基于文字底部计算的，所以就呈现出了y坐标为50%时，文字表现为如此的原因了。

那么，想要文字水平垂直居中应该如何处理呢？

水平方向可以设置text-anchor="middle"来实现，至于垂直方向有两种方式可以实现：

  1. 调整dy偏移量来实现：
<text x="50%" y="50%" dy="15" text-anchor="middle">SVG</text>
  1. 直接调整y坐标到居中
<text x="50%" y="65%" text-anchor="middle">SVG</text>

然而，SVG的文字居中相较于常规的文字处理操作，也只能相形见绌了。

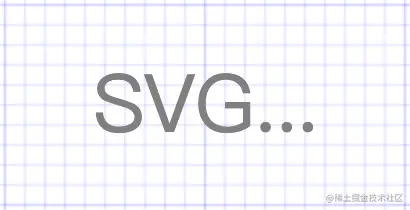

文本缩略


超出容器长度之后显示缩略…，对于CSS来讲只能算是入门范畴，几个简单的CSS属性就可以完美搞定。

.text-cut { overflow: hidden; text-overflow: ellipsis; white-space: nowrap; }

但是，CSS的基操勿6，放在SVG的语境下却只能望洋兴叹，当然方法也不是没有：

JS暴力破解：通过JS来获取字符串长度或者通过Canvas来获取到字符串宽度，再与容器宽度比对之后，手动截取字符串，最后再拼接上…。

是不是光是看描述都已经头大了，更何况单纯通过字符个数或宽度来截取并不是个优雅的方案，因为中文字符和英文字符的个数是不一样的，而且不同字体的宽度也并不一致，所以这仅仅是一种下位替代的无奈之举。

那有没有完美的解决方案呢？

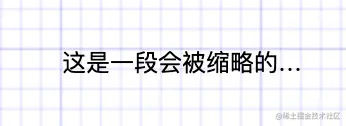

答案是肯定的，就是在SVG中写HTML，通过 <foreignObject> 这个标签来实现SVG中写入XML 命名空间其他的元素，HTML就包含其中，具体实现如下。


p {
    overflow: hidden;
    text-overflow: ellipsis;
    white-space: nowrap;
    font-size:12px;
    margin: 0;
}
<svg width="200" height="100" viewBox="0 0 200 100"
		 xmlns="http://www.w3.org/2000/svg">
    <foreignObject width="120" height="50">
        <body xmlns="http://www.w3.org/1999/xhtml">
          <p>这是一段会被缩略的文字</p>
        </body>
      </foreignObject>
  </svg>

这样就可以相对优雅的解决了，但优雅的来源却是将SVG语境下的难题放到了CSS的语境下而已。

文本换行

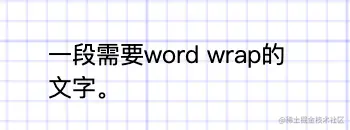

和文字缩略一样，SVG对于文本的处理几乎是束手无策的状态，比如一段长文本想要折行，基本只能手动通过两个<tspan> 来实现，<tspan> 可以理解为HTML中的<span>。


<svg xmlns="http://www.w3.org/2000/svg">
  <text font-size="12">
    <tspan x="0" y="10">一段需要word wrap</tspan>
    <tspan x="0" y="26">的文字。</tspan>
  </text>
</svg>

如此愚蠢的实现在CSS中是无法想象的，当然，如果是Chrome浏览器可以通过对 <text>标签进行 white-space: normal 强制设置，但也只是Chrome浏览器可以。

不过，既然缩略可以通过<foreignObject> 来实现，那么折行放到HTML+CSS的语境下也是小菜一碟了。


<svg xmlns="http://www.w3.org/2000/svg">
    <foreignObject width="120" height="50">
        <body xmlns="http://www.w3.org/1999/xhtml">
          <p style="font-size:12px;margin:0;text-align: left;">
            一段需要word wrap的文字。
          </p>
        </body>
    </foreignObject>
</svg>

同理，文字居中依旧可以通过 <foreignObject> 标签来更加优雅的实现，不过，虽然这几个问题都在SVG环境下得到了解决，但文字处理和呈现上依旧是SVG的痛点，我们也只是将SVG无法处理的问题，转移到了更加擅长的CSS战场上来，属于降维打击了。

二、持续性动画性能不佳

首先明确一点，这里指的动画性能不佳主要是指重复性动画，1次性动画并不是本次的讨论范围。

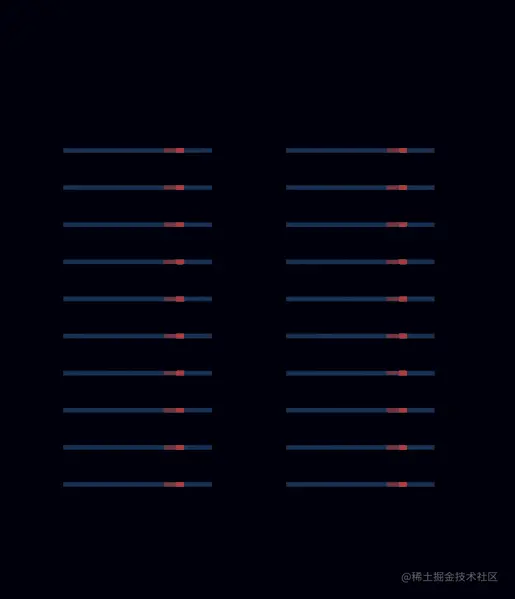

有了故事背景之后就好办了，我们先用CSS来实现一组动画，然后重复20次。

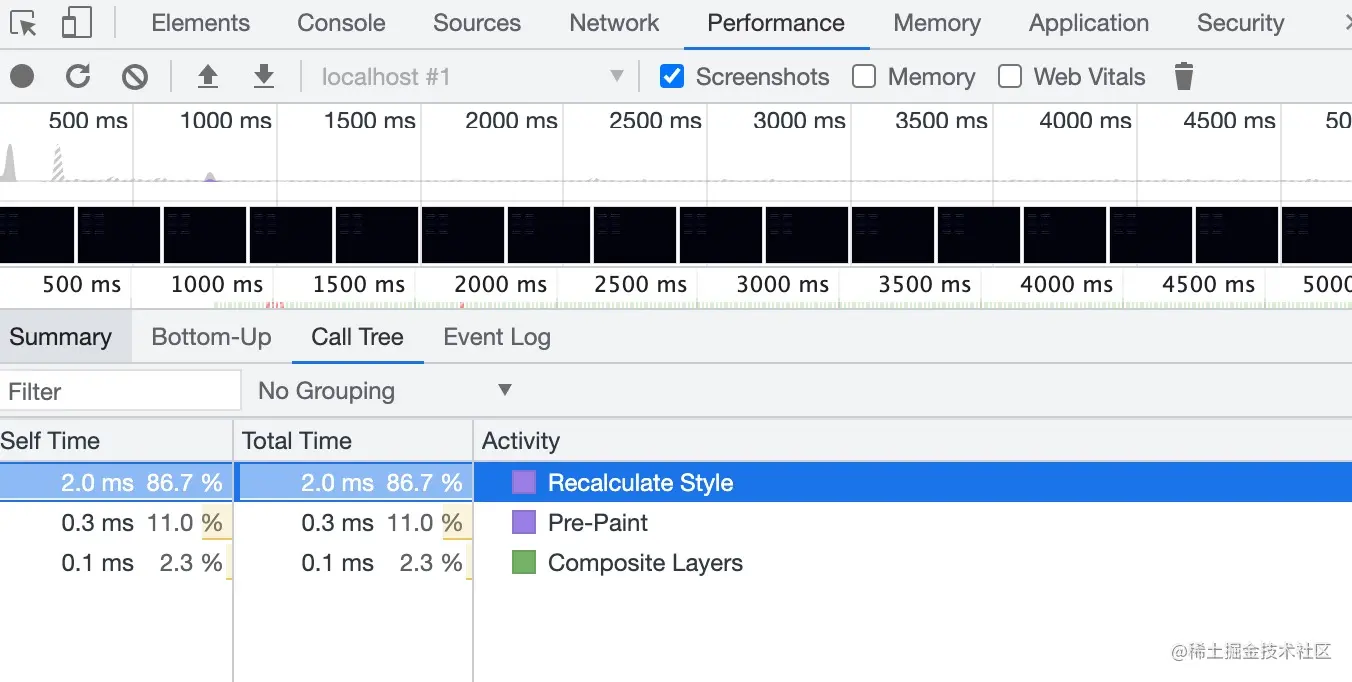

OK，现在看下CSS-animation的性能如何。


嗯，怎么说呢，这点性能占用说是微乎其微都有点严重了。

再来看看SVG-animation的实现效果呢？



同样是前端技术，做动画的差距怎么就这么大呢？这要是算个倍数关系都算是欺负SVG了。

不过，SVG-animation的性能欠佳，也跟Chrome没有针对它做过优化有关，感觉Chrome一直都对SVG颇有成见，不知道是不是早期结过什么梁子，至于其他浏览器并没有做过测试，想来Chrome都选择躺平，其他平台想来也是大差不差。

好了，让我们顺道来对前端常用动画方案做个总结：

CSS-Animation

优点：

  1. 性能极佳（遵循CSS动画优化原则）
  2. 持续性动画的首选方案（前提是涉及的DOM元素不宜过多）
  3. CSS驱动，不会被主线程阻塞

缺点：

  1. 对于异型、多边形、圆形（CSS绘制圆形有时会被挤压为椭圆）等复杂图形实现难度较高

  2. 对于复杂动画，尤其是同一时间进行很多动画效果的实现，例如（高斯模糊&&缩短 -> 发光&&变色）实现效果不佳

  3. 对于过多元素的动画（例如散点、bar或路径图的箭头），CSS的性能消耗过大

  4. animation中如果依赖一个动态属性（如宽度等），需要动态修改@keyframes中的值，则需要修改styleSheets.insertRule去实现的（极不推荐），当然随着浏览器对新技术的兼容性提升，这个问题可以被CSS变量优雅的解决

SVG-Animation

优点：

  1. 对于复杂&&元素不多&&一次性的动画几乎是最高效的解决方案

  2. 同CSS一样不会被主线程阻塞

缺点：

  1. 对比CSS实现相同的持续性动画的性能消耗极高（持续性动画不推荐）

  2. 和CSS一样，对于多DOM节点的动画性能消耗过大

  3. 部分浏览器兼容性不佳

  4. 当使用CSS的transform来操作SVG时，操作的并不是SVG中的某一元素，而是整个<svg>标签，当然这点可以通过使用SVG自带的transform来解决，不过也会带来其他的麻烦，我们再下一篇会详细介绍

Canvas

优点：

  1. 解放GPU的性能消耗，压力转移到了CPU

  2. 不在担心CSS或SVG动画回流重绘时带来的巨大性能消耗

  3. 可以配合WebWorker进一步对性能进行优化

  4. 可以实现极其复杂的动画效果

缺点：

  1. 实现复杂有难度（对canvas要有一定得敬畏之心），不能手里拿个锤子，看什么都像钉子

  2. 不同于CSS和SVG的自动驱动，Canvas的动画需要通过RAF或者setTimeout或者setInterval来驱动，所以可能会被主线程阻塞

  3. Canvas的动画需要通过逐帧的（擦除 <=> 绘制）循环来实现动画的效果，所以需要进行大量的计算，从而可能会阻塞主进程

三、不能整体布局

这点很好理解，SVG每个标签中除了极其特殊的标签例如 <text> 和 <tspan> 之外，几乎都不能嵌套使用，所以也不存在层级关系，只是相同位置的标签，后面的标签会覆盖在之前的标签之上，也就是书写顺序决定index的关系，仅此而已，所以，HTML中的流体性、自适应性、弹性等等，SVG都享受不到，再加上对文本处理上的捉襟见肘，使得SVG根本就无法适应如今复杂多样且要求适配不同分辨率的复杂布局，说的再直白一些，SVG不是布出来的而是画出来的。

不过话又说回来，SVG本身也只是为了图形而生的技术，只要在自己的专长领域遗世独立就足以让人心向往之了。

好了，我们目前已经了解了《SVG是个啥》、《SVG擅长啥》和今天的《SVG不擅长啥》，基本已经可以根据现有知识来对需求场景进行分析是否应该使用SVG以及应该使用SVG的哪个方案了，接下来，我们要来一点点进阶，了解一下《SVG中的奇淫巧技》以便日后对SVG更有掌控性，让工作变的事半功倍。
