浮点数和指数ip

Float-point这个IP核，用来计算浮点数。

cordic IP核做exp函数即e^x值

Float-point

通过配置Operation Selection界面，完成ip核配置，选择加减法还是定点数转浮点数， 乘法，除法，开方等操作。

ov5640

720p，一帧60hz，像素时钟96mhz。

640x480.一帧90hz，像素时钟 48mhz。

VDMA

1、AXI4-Lite：用于配置 VDMA 的寄存器，来控制 VDMA 的行为；

2、AXI4 Memory Map：用于通过 AXI4 接口，直接访问 DDR 控制器，进而访问 DDR；

3、AXI4-Stream：用于将图像数据按照 AXI4-Stream 的方式快速的输出，或者读入；

AXI4-Lite 用于 CPU 来给 VDMA 配置 IP 的行为，AXI4 Memory Map 直接和 DDR 交互，也就是 FrameBuffer；AXI4-Stream 用于输出、输入视频流式数据；

在 VDMA 中，定义了几条通路：

Write Channel（S2MM）

PG020 中定义的写数据路径为 AXI VDMA 从 AXI4-Stream Slave 接收数据，然后使用 AXI4 Master 写入到主存的过程；这个过程，我们也叫 S2MM，全称是 AXI4-Stream To AXI4 Memory Map：

Read Channel（MM2S）

PG020 中定义的读数据路径为 AXI VDMA 从 使用 AXI4 Master 将数据读出来，AXI4-Stream Master 将数据输出；这个过程，我们也叫 MM2S，全称是 AXI4 Memory Map To AXI4-Stream：

读写通道相互独立。

针对Artix-7 最大时钟频率150mhz。

VDMA 的寄存器是通过 AXI-Lite 进行配置访问，寄存器主要分为两组：MM2S 和 S2MM：

主要配置的内容有：

1、中断的配置，即是否产生一些错误中断，或者一些 Frame Count 中断；

2、使能和禁能 VDMA 或者 GenLock 等；

3、配置要传输图像在内存中 FrameBuffer 的起始地址；

4、配置图像的宽高（这样 VDMA 才知道要传输多大的数据 Size）；

5、帧缓存的使用策略；

GenLock mechanism

视频数据输入速度与读取速度不同。为了避免可能导致速率不匹配的潜在不良影响，经常使用帧缓冲。数据写入一个缓冲区，而读取操作在另一个缓冲区进行。

VDMA的Genlock可防止读取和写入通道同时访问同一帧，也就是防止同时对一帧数据进行读和写操作；

VDMA 可以按照我们配置的数据量（图像的宽高），从固定 FrameBuffer 地址，将主存中的数据取出（或者写入）；本质上是完成了主存的数据（具体的说，是图像数据）的高带宽搬移。

VTC

VTC 是为了生成特定的分辨率的 H/V 的 Sync，Active，FP，BP 信号用的一个信号输出（或者捕获）IP；可以通过软件对寄存器的配置参数，来达到生成不同分辨率的时序。

其实可以就看做是一个时序发生器，产生显示器输出所需要的时序信号，有了此核之后，那些各种显示消隐区也就不需要怎么考虑了

AXI4-Stream To Video Out

从 VDMA 出来的是 AXI-Stream 流式数据，从 VTC 出来的是像素时钟得到的 Hsync，Vsync，Hbank，Vbank等时序信号，而我们最后对应到 HDMI 的是像素和时序一起的信号，

所以这里需要一个将 AXI-Stream 流式数据和 Timing 信号转为一组同步的像素+Timing信号的 IP Core，Xilinx 提供了一个叫做 AXI4-Stream To Video Out 的软核。

输入为VTC的行场时序等 和axi4 stream 数据流。 输出为rgb数据 和行场同步数据的时序输出。

720P的像素时钟是 74.25mhz。

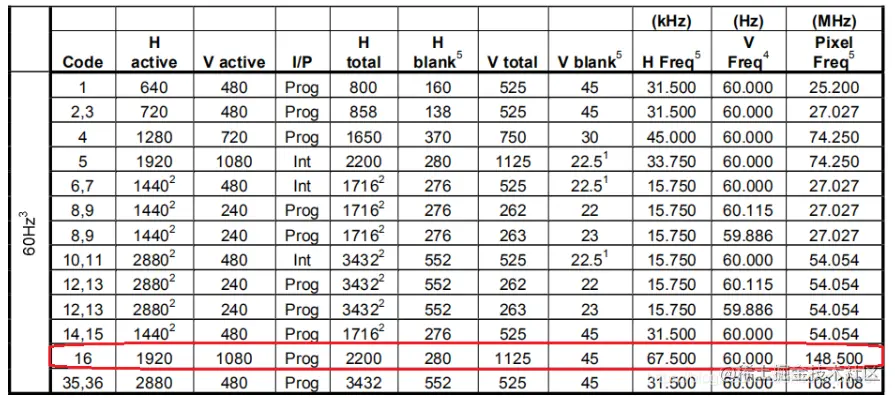

FCLK_CLK0 配置为 100M，FCLK_CLK1 配置为 142MHz，这个 FCLK_CLK1 就用于视频流数据时钟，为何选 142MHz 呢，因为 1080p60 定义的时钟速率为 148.5MHz，而且包含消隐区的传递，我们的 AXI4-Stream 的时钟略低于它也可以满足高带宽的数据传送。

像素时钟的产生者是 Dynamic Clock Generator 的 PXL_CLK_O，它的参考时钟是 100MHz 来自 AXI GP CLK；

输出 2 路时钟：

PXL_CLK_O：像素时钟；

PXL_CLK_5X_O：5 倍像素时钟； 串行时钟

AXI HP 的时钟是 142MHz，接入到 VDMA 的 mm2s 的 AXI 和 AXI-Stream，同时还接入到 AXI4-Stream To Video Out 的 aclk。

对应到720P 1208x720

工作时钟为60hz。 60fps。 ov5640 74.25MHZ, 像素时钟100mhz。 通过异步fifo将74.25MHZ同步到100mhz时钟频率。 100mz定为工作时钟。

DDR读写时钟150MHZ. 先缓存再处理。处理完成再通过vdma写入ddr。

像素时钟100mhz。 串行时钟500mhz。

AXI4-lite 总线接入的寄存器配置

1、Dynamic Clock Generator；

2、VTC；

3、VDMA；

数字信号的处理

半精度加法器，半精度乘法器设计。

加法器： 对阶，尾数相加，规格化并舍入，溢出判断。

乘法器： 阶码相加，尾数相乘，规格化并舍入，溢出判断。

滤波器

均值滤波去除高斯噪声

中值滤波去除椒盐噪声

图像二值化

图像分类

卷积

时序电路和组合电路

组合电路，是任意时刻的输出仅仅取决于当前时刻的输入，与电路之前的历史状态无关。

常见的组合逻辑电路：多路选择器、编码器、译码器、移位器、比较器、

时序逻辑电路的 输出不仅取决于当前的输入，还取决于电路的历史状态。

• 锁存器：锁存器在E的高(低)电平期间对信号敏感
• 触发器：触发器在CP的上升沿(下降沿)对信号敏感

从电路行为上讲，不管输入如何变化，仅当时钟的沿（上升沿或下降沿）到达时（这就是信号在时序逻辑中延迟一个时钟周期的根本原因），才有可能使输出发生变化。
