cordic
vivado ip核 cordic是一个实现通用坐标旋转计算的IP核，在进行数字信号处理时常常会用到。
- rotate 旋转 ——复数旋转
- translate 变换 ——复数转极坐标
- sin/cos
- arctan
- sinh/cosh
- arc tanh
- square root 平方根
rgb2dvi
rgb2dvi直接封装好了HDMI接口协议，支持RGB888或者其他颜色空间的图像信号，到HDMI协议所要求的TMDS差分信号的转换。
OV5640_capture IP核
通过SCCB协议对OV5640进行初始化配置，将采集数据通过OV5640_capture IP核解码转化为RGB数据格式以及行、场同步信号。
VDMA

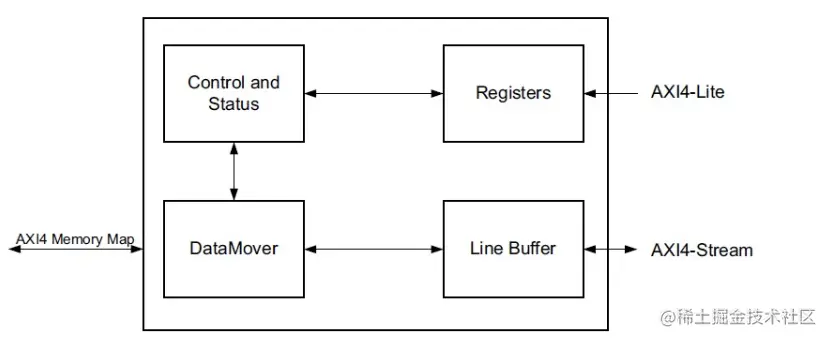

XILINX公司的VDMA（Video DMA）是一个专门的在ZYNQ内部（FPGA、ARM之间）搬运视频、图像等“大数据”的软核IP，刚好封装了AXI的三种协议，VDMA框图如下：
从VDMA框图可以看出，其内部包括了控制寄存器、状态寄存器、数据搬运和行缓冲等模块
以及顶层的AXI4-Lite、AXI-Stream和AXI4等通信协议。
ARM可以通过顶层的AXI-Lite协议完成VDMA内部的控制寄存器、状态寄存器的配置和访问，通过配置寄存器可以指定，数据搬运模块具体如何工作，数据搬运的过程需要经过行缓冲模块进行缓存；
AXI-Stream流协议，完成VDMA与其他的外部IP（比如FPGA的摄像头、HLS IP等）的数据流通信，换言之，只有在FPGA这个PL端，才有“流”的说法；
AXI4协议负责VDMA读写DDR的操作（ARM），所以VDMA在FPGA和ARM之间搬运视频图像数据，实际上是AXI4这个子协议完成的,而AXI-Stream负责在PL端的VDMA与其他FPGA模块的数据流通信。
VDMA内部的寄存器：
控制寄存器完成读写复位，开始停止，帧缓存，控制使能
偏移地址00h、30h:MM2S、S2MM读写通道的控制寄存器
状寄存器 获取VDMA工作状态，通道是否启动，通道是否响应
偏移地址04h、34h:MM2S、S2MM读写通道的状态寄存器，ARM应用程序通过访问这个寄存器，可以获取VDMA的工作状态，比如通道是否启动、通道是否响应每次传输的中断、帧延时和帧计数等中断；
接下来是设定行数，列数，每一帧缓存的起始地址
偏移地址5Ch至98h、ACh至E8h:分别配置MM2S、S2MM读写通道的每一帧缓存的起始地址，需要根据VIVADO例化VDMA IP的时候，指定的缓存帧数进行软件上的配置（比如，VDMA常用的是1帧或3帧缓存）；
偏移地址50h、A0h:分别配置MM2S、S2MM读写通道的垂直方向尺寸，即指定传输的图像实际高度（行数），这个寄存器一般在最后一步进行配置，以便启动整个通道的传输；
偏移地址54h、A4h:分别配置MM2S、S2MM读写通道的水平方向尺寸，但它不是指定传输的图像实际宽度（列数），它指定的是每一行需要传输多少个字节的数据，比如640*3，图像每行的宽度是640列，每个像素占用3个字节的内存；
偏移地址58h、A8h:分别配置MM2S、S2MM读写通道的跨度，即指定每两行的第一个像素之间在内存上间隔多少个数据。比如，当前分辨率下的图像，每一行实际有6403个字节，待传输显示。但考虑程序的通用性，有可能使用宏定义指定了不同的显示分辨率下，都是19203固定大小的跨度；
控制寄存器（00h、30h）：
考虑到MM2S、S2MM读写通道是独立的，互不影响，下面选择MM2S通道的控制寄存器进行“详细”的介绍（S2MM通道是同样的道理）：
VDMA读通道的控制寄存器，该寄存器用于控制整个VDMA的运行方式，包括复位、时钟使能（锁相/动态锁相）、帧缓存的切换模式、VDMA的读/写通道的启动等等。
低0位，控制VDMA读/写通道的运行和停止，其中，赋值1表示运行，赋值0表示停止；
低1位，控制帧缓存的切换模式，其中，赋值1表示循环的切换显示（比如内存上有3帧的缓存）；赋值0表示，一直停留在XSDK的应用程序所指定的当前帧，进行“搬运”和HDMI显示；
低2位，控制读/写通道的复位，其中，赋值1表示高电平复位有效，所以在VDMA正常工作的情况下，低2位要赋值为低电平；
低3位，控制时钟使能是否有效，其中，赋值1表示使能/开启当前模式的时钟，比如锁相同步模式或者动态锁相同步模式。
DMA
DMA的英文拼写是“Direct Memory Access”，直接内存访问。DMA既可以指内存和外设直接存取数据这种内存访问的计算机技术。
VTC
Video Timing Controller
Video Timing Controller，XILINX提供的视频时序控制器，支持AXI-Lite接口协议，即支持ARM对内部寄存器的动态配置。
将视频数据传输到Video-Stream to Video Out IP。视频时钟控制器(Video Timing Controller, VTC)产生显示器所需要的时序信号，在两者配合下，将数据信号利用RGB-2DVI IP转化成HDMI差分信号。
AXI4-Stream to Video Out IP，该IP核与VTC协同工作，生成视频输出格式的时序信号。VTC用于控制AXI4-Stream接口和视频输出的时序参数，可将其视为一个时序发生器，用于对显示器输出所需的时序信号，从而无需考虑图像的行、场消隐区。
VTC: 视频流数据产生符合的行场同步信号
AXI4-Stream to Video Out
PL端调用rgb2dvi这个现成的IP，可以完成RGB888或其他颜色空间/数据格式的图像信号，到HDMI显示器的TMDS差分信号的输出。
VDMA通过AXI4协议，从ARM/PS的DDR搬运的帧图像数据，最终是以“流”的格式与PL端的其他模块进行通信的。
需要一个“中介”，完成VDMA输出的AXI-Stream流格式的图像、视频到rgb2dvi所要求的RGB888图像格式的转换。如下图所示，XILINX直接提供了现成的软核AXI4-Stream to Video Out，完成上述的AXIS到RGB的格式转换。
以保证AXI stream 到RGB输出，再到HDMI显示的同步。
软核的Timing Mode，有Slave、Master模式的选择，一般是“根据”视频时序控制器Video Timing Controller的配置，进行主从模式的选择。
Video Timing Controller配置了AXI-LITE接口，这意味着，可以在应用程序动态的改变视频时序（根据不同的显示分辨率），那么这时候，软核的Timing Mode选择Slave模式。
如果Video Timing Controller没有配置AXI-LITE接口，意味着，图像输出的是固定的分辨率，视频时序也就是固定的了，那么Timing Mode可以选择Master模式，这表示Video Timing Controller的运行，可以完全的脱离AXI4-Stream to Video Out。
VTC: 视频流数据产生符合的行场同步信号
由于RGB2DVI 需要RGB 输入和行场同步信号。 Video Timing Controller提供行场同步信号，RGB输入通过AXI4-Stream to Video Out。
Clocking Wizard
时钟管理模块，或是一个锁相环，可以输出倍频、分频、单端转差分的时钟，等等、
可以由ZYNQ IP输出100Mhz的时钟到clocking wizard的输入端，经过内部的配置转换之后，得到像素时钟以及HDMI编码要用到的串行时钟（40*5=200MHz）的输出。
Video In to AXI4-Stream
将视频输入数据转化为AXI4-Stream格式 |
