WebGL初识 | 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的第12天。

WebGL是什么

WebGL是一个与具有丰富特性的 HTML5 一起运行的 3D JavaScript API。

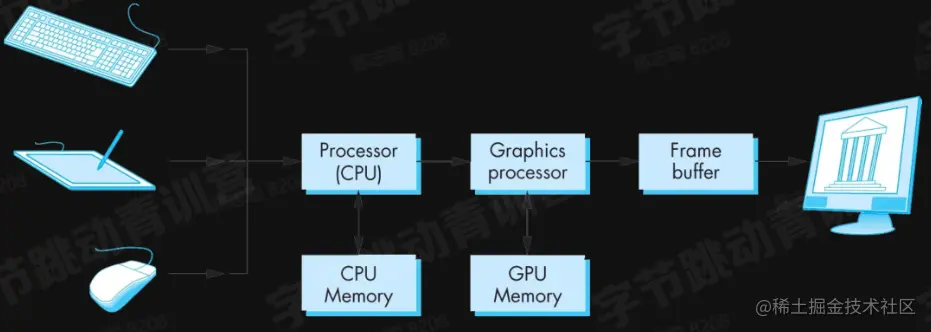

现代图形系统：

  • 光栅(Raster) ∶几乎所有的现代图形系统都是基于光栅来绘制图形的，光栅就是指构成图像的像素阵列。
  • 像素(Pixel) ：一个像素对应图像上的一个点，它通常保存图像上的某个具体位置的颜色等信息。
  • 帧缓存（Frame Buffer) ︰在绘图过程中，像素信息被存放于帧缓存中，帧缓存是一块内存地址。
  • CPU (Central Processing Unit) ：中央处理单元，负责逻辑计算。
  • GPU (Graphics Processing Unit)：图形处理单元， 负责图形计算。

GPU

  • GPU由大量的小运算单元构成
  • 每个运算单元只负责处理很简单的
  • 计算每个运算单元彼此独立
  • 因此所有计算可以并行处理

CPU VS GPU

CPU 作为强大的执行引擎，CPU 将它数量相对较少的内核集中用于处理单个任务，并快速将其完成。这使它尤其适合用于处理从串行计算到数据库运行等类型的工作。

GPU 最初是作为专门用于加速特定 3D 渲染任务的 ASIC 开发而成的。随着时间的推移，这些功能固定的引擎变得更加可编程化、更加灵活。尽管图形处理和当下视觉效果越来越真实的顶级游戏仍是 GPU 的主要功能，但同时，它也已经演化为用途更普遍的并行处理器，能够处理越来越多的应用程序。

参考博客：CPU 与 GPU 对比：两者有什么区别？ (intel.cn)

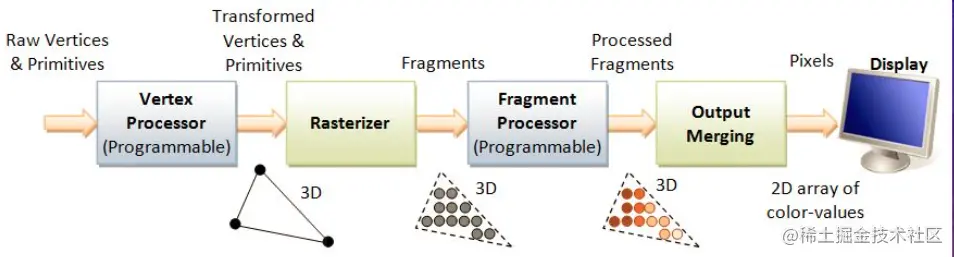

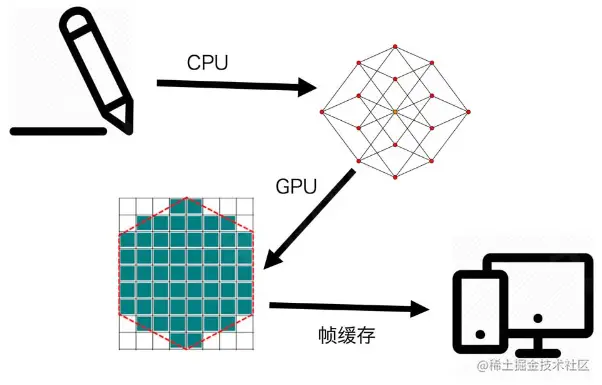

图形绘制过程：

  1. 轮廓提取/meshing
  2. 光栅化
  3. 帧缓存
  4. 渲染

WebGL VS OpenGL：性质不同、插件支持不同、用途不同

参考博客:

WebGL和OpenGL的联系和区别

OpenGL, OpenGL ES, WebGL, GLSL, GLSL ES API Tables (umich.edu)

使用 WebGL

WebGL Startup

  1. 创建 WebGL上下文
  2. 创建WebGL Program
  3. 将数据存入缓冲区
  4. 将缓冲区数据读取到GPU
  5. GPU 执行WebGL程序，输出结果


 const canvas = document.querySelector('canvas');
 const gl = canvas.getContext('webgl');

 function create3DContext(canvas, options) {
   const names = ['webgl','experimental-webgl','webkit-3d','moz-webgl'];
   if(options.webgl2) names.unshift('webgl2');
   let context = null;
   for( let ii = 0; ii < names.length; ++ii) {
     try {
       context = canvas.getContext(names[ii], options);
     } catch (e) {
       // no-empty
     }
     if(context) {
       break;
     }
   }
   return context;
 }

着色器

顶点着色器

主要用于处理图形轮廓，用来描述顶点的位置、颜色等特性。顶点是指二维或三维空间中的一个点，比如二维或三维图形的端点或交点。

 attribute vec2 position;
 ​
 void main() {
   gl_PointSize = 1.0;
   gl_Position = vec4(position,1.0,1.0 );
 }

片元着色器

主要用于处理颜色，进行逐片元处理过程如光照的程序。片元是一个WebGL术语，可以将其理解为像素。

 precision mediump float;
 ​
 void main() {
   gl_Fragcolor = vec4(1.0,0.0,0.0,1.0);
 }

创建项目

这个流程主要分为:

1、创建对应的着色器(顶点着色器，片元着色器), createShader()

2、设置着色器的数据源(设置着色器的GLSL程序代码), shaderSource()

3、编译创建的着色器(使其成为为二进制数据，然后就可以被WebGLProgram对象所使用)，compileShader()

4、添加到 WebGL 渲染上下文中，attachShader()

5、链接，从而完成为程序的片元和顶点着色器准备GPU代码的过程

6、将创建的着色器添加到当前的渲染状态中 useProgram()

 const vertexShader = gl.createShader(gl.VERTEX_SHADER);//创建顶点着色器
 gl.shaderSource(vertexShader,vertex);
 gl.compileShader(vertexShader);
 ​
 const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);//创建片元着色器
 gl.shaderSource(fragmentShader,fragment);
 gl.compileShader(fragmentShader);
 ​
 const program = gl.createProgram();
 gl.attachShader(program,vertexShader);
 gl.attachShader(program,fragmentShader);
 gl.linkProgram(program);
 ​
 gl.useProgram(program);

坐标系

 const points = new Float32Array([
 -1,-1,
 0,1,
 1,-1,]);

 const bufferId = gl.createBuffer();
 gl.bindBuffer(gl.ARRAY_BUFFER,bufferId);
 gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

3D Matrix

3D标准模型的四个齐次矩阵（mat4)

  1. 投影矩阵 Projection Matrix
  2. 模型矩阵Model Matrix
  3. 视图矩阵View Matrix
  4. 法向量矩阵Normal Matrix
