摘要

上一篇文章整理了webgl的基本开发流程；第二篇文章将简单介绍一下WebGL世界中的坐标系，以及不同坐标系之间应该如何转换；最后会实现点击屏幕生成点，以及拖动鼠标画线的交互。

坐标系

在webgl的编码过程中，需要关心的坐标系有三个：

  • canvas坐标系
  • webgl坐标系
  • 纹理坐标系

纹理简单的理解就是图片，可以根据给定的图片对应绘制到canvas上，因为支持绘制局部纹理，所以纹理也有一个独立于webgl的坐标系，用于指定绘制部位，这个坐标系我们将在后续绘制图片的笔记中再详细说明，本次笔记只介绍canvas坐标系以及webgl坐标系

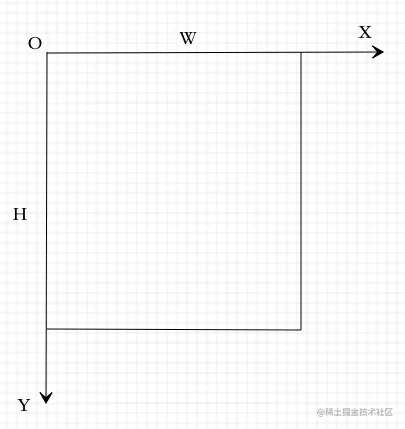

canvas坐标系


  • 如上图所示，canvas坐标系以canvas元素的左上角为原点，向下为y轴正方向，向右为x轴正方向
  • 同时由于canvas元素本身具有宽高，其可视范围被限制在其宽W以及高H内，即其可视范围内的(x, y)坐标满足

0≤x≤W

0≤y≤H

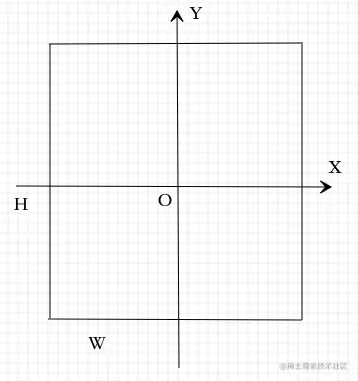

webgl坐标系


  • 如上图所示，webgl坐标系以canvas元素的正中心为原点，向上为y轴正方向，向右为x轴正方向
  • 这里可以看出webgl的y轴与canvas的y轴方向是相反的，这是因为由于当初设计canvas元素的时候还没有将opengl引入web，所以两者坐标系不一致
  • 同canvas坐标，webgl也具有可视范围的概念，但与canvas坐标不同，其(x, y)坐标范围是固定的(-1, 1)，即

-1≤x≤1

-1≤y≤1

  • 这也体现了另一个问题，假设canvas不是正方形，那么在webgl坐标系下，x和y轴的像素密度是不一样的，这点在开发过程中需要特别注意，尤其是涉及到图形旋转等处理的时候，需要用矩阵去处理，而不能简单的调换x，y坐标
  • 虽然webgl和canvas坐标不一样，但canvas上每一个像素点是一样的，也就是每个像素点同时可以通过canvas坐标以及webgl坐标表示，这说明存在一种方式，可以将canvas坐标转换成webgl坐标

坐标系变换 (投影矩阵)

  • 假设存在一个坐标系，其x'的取值范围是

L≤x'≤R

  • 要将其变换到另一个坐标系，x的取值范围是

-1≤x≤1

  • 假设两个坐标系之间的点是一一对应的，也就是存在一个常数C与D使得

x = Cx' + D

  • 那么我们可以得到下面的推到过程

x'减L: 0≤ x'-L ≤ R-L

除以R-L: 0≤ (x'-L) / (R-L) ≤ 1

乘以2: 0≤ 2(x'-L) / (R-L) ≤ 2

减1: -1≤ 2(x'-L) / (R-L) - 1 ≤ 1

整理得: -1≤ 2x'/(R-L) - (R+L)/(R-L) ≤ 1

  • 同理，假设

T≤y'≤B

W≤z'≤Z

  • 可以得到

整理得: -1≤ 2y'/(B-T) - (B+T)/(B-T) ≤ 1

整理得: -1≤ 2z'/(Z-W) - (Z+W)/(Z-W) ≤ 1

  • 所以

x = 2x'/(R-L) - (R+L)/(R-L)

y = 2y'/(B-T) - (B+T)/(B-T)

z = 2z'/(Z-W) - (Z+W)/(Z-W)

  • 最后如上一篇笔记中提及的，webgl中的坐标是通过齐次坐标表示的，除了(x,y,z)三个分量，还有一个w分量，用来表示离观察者的距离，这个值在canvas和webgl中，可以理解为相等的，即

w' = w

  • 把这个过程表示为矩阵，可以得到
[2/(R−L)00−(R+L)/(R−L)/w′02/(B−T)0−(B+T)/(B−T)/w′002/(Z−W)−(Z+W)/(Z−W)/w′0001]∗[x′y′z′w′]=[xyzw]\begin{bmatrix} 2/(R-L) & 0 & 0 & - (R+L)/(R-L)/w' \\ 0 & 2/(B-T) & 0 & - (B+T)/(B-T)/w' \\ 0 & 0 & 2/(Z-W) & - (Z+W)/(Z-W)/w' \\ 0 & 0 & 0 & 1 \\ \end{bmatrix} * \begin{bmatrix} x' \\ y' \\ z' \\ w' \end{bmatrix} = \begin{bmatrix} x \\ y \\ z \\ w \end{bmatrix}
  • 由于在一般情况下w恒等于1，同时这里只考虑二维平面，所以w=w'=1，z=z'=0，并且canvas的y轴与webgly轴方向相反，所y'还要乘一个-1，最后上面左边的矩阵可以变换为
[2/(R−L)00−(R+L)/(R−L)02/(T−B)0−(B+T)/(T−B)00100001]\begin{bmatrix} 2/(R-L) & 0 & 0 & - (R+L)/(R-L) \\ 0 & 2/(T-B) & 0 & - (B+T)/(T-B) \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \\ \end{bmatrix}
  • 这个矩阵，即简化的投影矩阵，可以将任意沿x与y轴各自线性变化的坐标系转换成-1≤x≤1，-1≤y≤1的webgl坐标系
  • LRTB分别为canvas的左右上下边界

点击屏幕绘制点

  • 复用上一篇文章中的webgl程序，稍微修改一下顶点shader，增加投影矩阵u_proj
attribute vec2 a_position;
uniform mat4 u_proj;

void main(void) {
  gl_Position = u_proj * vec4(a_position, 0, 1.0);
  gl_PointSize = 15.0;
}
  • 其中mat4是webgl程序中的一种变量，表示这是一个四阶矩阵，下面我们就要为这个四阶矩阵赋值
function createProjMat (left, right, top, bottom) {
  return [
    2 / (right - left), 0, 0, 0,
    0, 2 / (top - bottom), 0, 0,
    0, 0, 1, 0,
    -(right + left) / (right - left), -(bottom + top)/(top - bottom), 0, 1
  ]
}

const projMat = createProjMat(0, gl.canvas.width, 0, gl.canvas.height);
const uProj = gl.getUniformLocation(program, 'u_proj');
gl.uniformMatrix4fv(uProj, false, projMat);
  • 这样我们就可以直接把屏幕坐标当作顶点数据传给webgl，顶点shader将根据投影矩阵，自动把顶点坐标转换成webgl坐标
  • 细心的朋友这里可能会注意到，在代码中，我们创建的矩阵与上面推导出来的矩阵是转置关系，这是我们把数据传给webgl的时候是以一维数据的形式传递的，这就要求webgl有一种读取一维数组并转换成矩阵的标准，而webgl中是以列为主的方式去读取矩阵数据的，也就是说它会根据你设定的矩阵的阶，读取对应的数量的数据作为矩阵的第一列，接着再读取对应数量的数据作为第二列，以此类推，完成一个矩阵的读取，所以会看到代码中的矩阵与公式里的矩阵互为转置关系
  • 完成投影矩阵的赋值，我们就可以开始正式画点了，首先监听点击事件，然后将(x, y)赋值给webgl
// canvas为通过js获取到的canvas元素
const canvasRect = canvas.getBoundingClientRect();

function drawPoint (x, y) {
  const posData = new Float32Array([x, y]);
  const buffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, posData, gl.STATIC_DRAW);
  const aPos = gl.getAttribLocation(program, 'a_position');
  gl.enableVertexAttribArray(aPos);
  gl.vertexAttribPointer(aPos, 2, gl.FLOAT, false, 0, 0);

  const uColor = gl.getUniformLocation(program, 'u_color');
  gl.uniform4f(uColor, Math.random(), Math.random(), Math.random(), 1);

  gl.drawArrays(gl.POINTS, 0, 1);
}

canvas.addEventListener('mousedown', (e) => {
  const x = e.clientX - canvasRect.left;
  const y = e.clientY - canvasRect.top;
  drawPoint(x, y);
});
  • 这里在传递点坐标之前，获取了canvas的DOMRect对象，是因为监听点击获取到的是屏幕坐标，canvas左上角不一定与屏幕左上角重叠，所以要减去偏移，算出相对于canvas左上角的坐标

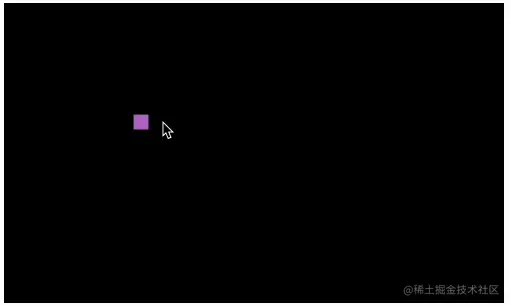

  • 另外修改了颜色的赋值，每次点击时都会生成一个随机数作为点的颜色，结果如下 Kapture 2022-08-10 at 11.14.59.gif
  • 可以看到，目前webgl已经可以在我们点击屏幕的位置绘制出一个点了，但是我们每点击一次，上一个点都会消失，这是因为webgl默认不会保留上一次的绘制数据，绘制完后就会把用到的缓冲清空，本例中就是传递顶点数据用到的buffer，所以下一次绘制又会重新取值，屏幕上永远都只有一个点
  • 那么要保留上一次的绘制数据，有两种方法，一种是让webgl保留上一次绘制用到的缓冲数据，一种是用js保存上一次使用的数据
  • 先来看第一种方法，很简答，只需要在获取webgl操作对象的时候，加上一个参数即可，preserveDrawingBuffer，如名保留绘制用到的缓冲，这个开关默认是关闭的
const gl = canvas.getContext('webgl', { preserveDrawingBuffer: true });
  • 第二种方法，利用数组，把点击过的点都保留下来，为此需要改造一下drawPoint方法
const pointArr = [];
function drawPoint (x, y) {
  pointArr.push(x, y);
  const posData = new Float32Array(pointArr);
  ...

}

Kapture 2022-08-10 at 11.50.26.gif

  • 但是发现每次点击，之前点的颜色也会一起改变，所以需要把颜色也一起保留下来，改造drawPoint
const pointArr = [];
const colorArr = [];
function drawPoint (x, y) {
  pointArr.push(x, y);
  const posData = new Float32Array(pointArr);
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, posData, gl.STATIC_DRAW);
  const aPos = gl.getAttribLocation(program, 'a_position');
  gl.enableVertexAttribArray(aPos);
  gl.vertexAttribPointer(aPos, 2, gl.FLOAT, false, 0, 0);

  // 每次点击生成一个颜色，并保存起来
  colorArr.push(Math.random(), Math.random(), Math.random());
  // 如何使每个点对应一个颜色？如何使片元shader中的gl_FragColor动态变化？？
  ...
}
  • 写到这里，我们遇到了一个问题，如何使每个顶点对应一个颜色，由于webgl中向量最高是四维，没法再往上添加数据了，没法叠加，那就新增，我们增加一个顶点数据，专门用来存放顶点的颜色，那么下一个问题也来了，顶点数据只能传给顶点shader怎么把这个对应顶点颜色的数据传给片元shader呢，那就是利用webgl中的一种特殊的数据varying
// 顶点shader
attribute vec2 a_position;
uniform mat4 u_proj;
attribute vec3 a_color;
varying vec3 v_color;

void main(void) {
  gl_Position = u_proj * vec4(a_position, 0, 1.0);
  gl_PointSize = 15.0;
  v_color = a_color;
}

// 片元shader
precision mediump float;
varying vec3 v_color;

void main() {
  gl_FragColor = vec4(v_color, 1.0);
}
  • 在webgl中，有三种类型的数据，uniform，attribute，varying
    • uniform可以在顶点shader中，也可以在片元shader中，代表一种全局变量，在webgl运行过程中，是恒定不变的，只能在运行webgl前通过gl.uniformxxx的方式改变其值
    • attribute只能存在于顶点shader中，通过缓冲读取数值，每次读取一个顶点
    • varying只能在顶点shader的glsl程序中赋值，用途是从顶点shader向片元shader传值，当顶点shader中声明了一个varying变量，在片元shader中，只需要声明一个同名的varying变量，就可以将顶点shader中的数据传到片元shader中
  • 弄清这三种变量之间的关系后，接着改造drawPoint
...
function drawPoint (x, y) {
  // 顶点数据
  ...
  // 每次点击生成一个颜色，并保存起来
  colorArr.push(Math.random(), Math.random(), Math.random());
  const colorData = new Float32Array(colorArr);
  const colorBuffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
  gl.bufferData(gl.ARRAY_BUFFER, colorData, gl.STATIC_DRAW);
  const aColor = gl.getAttribLocation(program, 'a_color');
  gl.enableVertexAttribArray(aColor);
  gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, 0, 0);

  gl.drawArrays(gl.POINTS, 0, pointArr.length / 2);
}

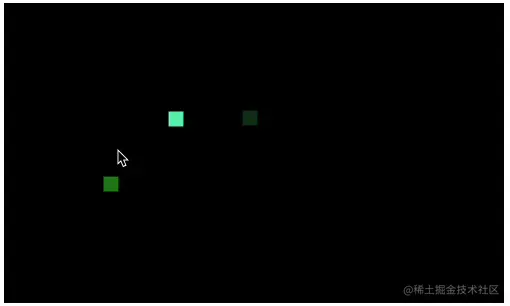

Kapture 2022-08-10 at 11.39.56.gif

  • 这样就实现了保留上一个点击点的绘制，preserveDrawingBuffer和js保存都能实现上图的效果，不考虑对每个点的单独控制时，使用preserveDrawingBuffer即可，需要控制每个点的显示与否，则需要用到js

点击屏幕绘制线

绘制线段基本和绘制点流程大体相同，区别在，绘制线需要监听鼠标点击落下和弹起的事件，从而确认线段的两个点，同时鼠标移动过程中，要实时刷新绘图，让线段更着鼠标移动，这些只需要改js代码即可，shader不需要改动。

  • 监听鼠标事件
const lineStart = { x: 0, y: 0 };
let lineColor = [0, 0, 0];
let startDraw = false;
canvas.addEventListener('mousedown', (e) => {
  // 只需记录起点，无需进行webgl绘制
  // 同时生成该线段的颜色
  startDraw = false;
  lineStart.x = e.clientX - canvasRect.left;
  lineStart.y = e.clientY - canvasRect.top;
  lineColor = [Math.random(), Math.random(), Math.random()];
});

canvas.addEventListener('mousemove', (e) => {
  // 防止没有点击时鼠标滑过canvas也触发绘制
  if (!startDraw) return;
  // 当前移动到的点记录为终点，同时进行绘制
  lineEnd.x = e.clientX - canvasRect.left;
  lineEnd.y = e.clientY - canvasRect.top;
  drawLine();
});

canvas.addEventListener('mouseup', (e) => {
  // 绘制结束，把最初点击的点，以及最后移动到的点塞进数组，用于下一次绘制
  startDraw = false;
  pointArr.push(lineStart.x, lineStart.y, lineEnd.x, lineEnd.y);
  pointColorArr.push(...lineColor, ...lineColor);
});
  • drawLine实现，本质和画点一样，将顶点数据绑定到缓冲，指明取值方式，以及绘制类型
function drawLine () {
  // 由于此时pointArr没有记录当前正在绘制的点，所以需要结合linestart生成实时顶点数据
  const drawPoints = [...pointArr, lineStart.x, lineStart.y, lineEnd.x, lineEnd.y];
  const posData = new Float32Array(drawPoints);
  const buffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, posData, gl.STATIC_DRAW);
  const aPos = gl.getAttribLocation(program, 'a_position');
  gl.enableVertexAttribArray(aPos);
  gl.vertexAttribPointer(aPos, 2, gl.FLOAT, false, 0, 0);

  // 同pointArr，pointColorArr也没有记录当前点的颜色
  // 另外注意到，这里lineColor插入了两次，一个顶点对应一个颜色
  const colorArr = [...pointColorArr, ...lineColor, ...lineColor];
  const colorData = new Float32Array(colorArr);
  const colorBuffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
  gl.bufferData(gl.ARRAY_BUFFER, colorData, gl.STATIC_DRAW);
  const vColor = gl.getAttribLocation(program, 'a_color');
  gl.enableVertexAttribArray(vColor);
  gl.vertexAttribPointer(vColor, 3, gl.FLOAT, false, 0, 0);

  // 绘制类型是LINES，使用到的顶点数量依旧是drawPoints.length / 2
  gl.drawArrays(gl.LINES, 0, drawPoints.length / 2);
}
  • 这里需要注意的一点是，绘制线段时，颜色被插入了两次，这是因为顶点shader运行的次数是由drawPoints.length / 2决定的，如果只插入一个颜色，那最终运行时，colorBuffer将会由于数据不足，而导致报错
  • 补充：片元shader的颜色数据是从顶点传递过去的，它会根据顶点的相对位置，进行插值，计算出对应像素的颜色，这就要求两个点都具有一个颜色，反过来说，如果我们设置两个点为不同的颜色，将能绘制出具有渐变色的线段，为此做如下改动
canvas.addEventListener('mousedown', (e) => {
  ...
  // 一开始就生成2个点的颜色
  lineColor = [Math.random(), Math.random(), Math.random(), Math.random(), Math.random(), Math.random()];
});

canvas.addEventListener('mouseup', (e) => {
  ...// 插入一次即可
  pointColorArr.push(...lineColor);
});

function drawLine () {
  ...
  // 插入一次即可
  const colorArr = [...pointColorArr];
  ...
}

成品如下，源码在此：

Kapture 2022-08-11 at 18.32.47.gif

总结

本文主要整理了二维空间下，canvas到webgl的坐标变换方式，然后通过点击屏幕绘制点的方式，演示了其是如何作用的，最后在绘制点的基础上，实现了点击屏幕绘制线段；webgl能绘制的图形有三种，点，线，三角形，所以下一篇文章将会整理三角形的绘制方式，以及基于三角形的绘制，分析如何利用webgl导入图片，并将图片绘制到canvas上。
