摘要
本系列将整理一些在学习WebGL过程中遇到的概念，以及需要注意的点；第一篇文章将简单介绍一下WebGL，以及通过讲述如何绘制一个点，来分析WebGL开发的基本流程。
webgl的一些基本概念
- webgl是基于opengl在web端的实现，为web端提供了操作GPU的能力，使用webgl进行的绘制都是在GPU上进行的
- webgl依赖于canvas元素，传统canvas绘图方法是通过
canvas.getcontext('2d')实现的，而webgl是通过canvas.getcontext('webgl')实现的，该方法返回的对象是浏览器基于webgl规范实现的实例，在上面绑定了webgl绘图所需要的方法 - 并非所有浏览器都支持webgl，可以根据
canvas.getcontext('webgl')返回来判断是否支持，同时需要注意一旦一个canvas元素，调用了getcontext('webgl')后，再调用getcontext('2d')将会报错，同理调用getcontext('2d')后再调用getcontext('webgl')也会报错，即一旦决定使用传统canvas方法或者webgl后，后续该canvas的绘制，都必须使用该方法继续绘制，而不能中途转换方法 - webgl的开发将会使用到一种名为glsl的语言，其写法有点类似C语言，具体如何使用后续会提及，这里先留意一个细节，glsl语言与js不同，是静态语言类型，也就是说，他的变量类型声明后便是固定的，这点与js动态语言极为不同，在编写glsl程序时需要时刻记住，例如下面程序在glsl里将无法通过编译，因为a是浮点型，无法与整数型做对比
float a = 1.0;
if (a == 1) a = 2.0;
- webgl的开发流程
- 编写shader程序(glsl程序)
- 通过js将shader程序编译成可执行程序
- 通过js声明shader程序中定义的顶点数据，矩阵数据，以及纹理数据，将如何取值
- 通过js调用绘制方法
- 接着当运行js程序的时候，webgl将按照之前声明的方式进行取值，并将值赋予shader中的变量，同时执行shader程序，绘制图案
- shader即glsl程序，分为两类：顶点shader以及片元shader
- 顶点shader，顾名思义，与绘制形状的顶点有关，其用来定义所绘制图案的顶点位置信息，另外可以通过顶点shader向片元shader传递信息
- 片元shader，上一步中传入的顶点信息，会根据绘制图形(点、线、三角形)的不同，组合成一个个面，这些面最终会组合成绘制的图形，但在此之前，这些面将进行光栅化，即转换成屏幕上的一个个像素，而这些像素使用的颜色由片元shader决定
- 顶点shader的执行次数，等于绘制图形所设定的顶点个数；而片元shader的执行次数则等于栅格化后像素的个数，故片元shader的执行次数远大于顶点shader
- 直观上，一个片元就是一个像素，但实际上，他们有以下区别
- 像素由片元经过如深度测试等处理，并且进行alpha混合后渲染而来
- 片元个数远大于像素，因为有些片元由于没有通过深度测试，而没有被渲染，多个片元也可以通过混合成为一个像素，即同一个位置上可能绘制了多个图案，其中某些图案具有透明度，则该像素位置上有多个片元，他们将共同决定这个像素的颜色
- 由于上述原因，片元除了坐标以及颜色之外，比像素还多了许多额外的信息，如深度，纹理坐标等
通过webgl绘制一个点
下面通过演示如何利用webgl画一个点，来说明webgl的开发流程
编写shader程序
顶点shader：
attribute vec2 a_position;
void main(void) {
gl_Position = vec4(a_position, 0, 1.0);
gl_PointSize = 15.0;
}
- 以上是一个最基本的顶点shader
- 后续我们将通过js告诉webgl顶点变量a_position将如何取值，这里只需要知道他代表一个点的坐标
- gl_PointSize代表点的大小，绘制点时必须设置这个值，否则其默认值是undefined，为了使结果更明显，这里设置成15
vec2是glsl的内部变量，代表一个二维向量，一维向量是float，也就是浮点数，三维是vec3，最多是四维变量vec4- 可以看到后续一个点的坐标
gl_Position是一个四维向量，其中前三个向量代表三维空间的x、y、z，最后一个维度是w，这是因为在计算机图形学里，绘制的是透视空间，是使用齐次坐标来表示的，而齐次坐标就是使用n个维度的向量去表示n-1维空间中的坐标， w可以理解为透视分量(物体的远近)，我们将xyz分别除以w，得到(x/w, y/w, z/w)，当w是1的时候，这个坐标就是我们逻辑上理解的坐标，当w等于0的时候，我们得到了{∞, ∞, ∞}，即这个坐标在当前坐标系的无穷远的地方- 当我们绘制二维空间的时候，可以理解为物体就在我们面前，w恒等于1，所以上面的shader中通过
vec4(a_position, 0, 1.0)规定了一个顶点的位置 - 关于齐次坐标的意义可以参考这篇文章
片元shader：
precision mediump float;
uniform vec4 u_color;
void main() {
gl_FragColor = u_color;
}
- 以上是一个最基本的片元shader
uniform是一个在webgl运行过程中恒定不变的值，gl_FragColor是一个webgl里内部规定的值，在渲染时会取这个值作为像素的颜色u_color是一个具有4个分量的值，对应颜色的rgbaprecision mediump float用于告诉webgl，将使用何种精度去计算浮点值，这里是mediump即中等精度，精度不光可以在片元shader中声明，也可以在顶点shader中声明，进一步了解精度声明可以参考这篇文章
编译shader
有了shader程序后，我们需要将其编译成可运行的程序，并通过webgl调用他们
// 1. 通过getcontext获取到webgl上下文
// 这里默认已经通过js获取到canvas元素，且浏览器支持webgl
const gl = canvas.getContext('webgl');
// 2. 创建一个空的shader，并指明其类型
// 假设顶点shader保存在变量vertexShaderSource中
// 片元shader保存在变量fragmentShaderSource中
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
// 3. 将shader变量与shader源码关联，并编译它
gl.shaderSource(vertexShader, vertexShaderSource);
gl.shaderSource(fragmentShader, fragmentShaderSource);
gl.compileShader(vertexShader);
gl.compileShader(fragmentShader);
// 4. 创建一个webgl程序，目前是个空的程序，还不能运行
const program = gl.createProgram();
// 5. 将shader关联到这个program中，后续就可以通过该program设置shader的一些行为
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
// 6. 创建一个可运行的程序，会在GPU中创建相应存储空间，以及初始化
gl.linkProgram(program);
shader变量赋值
这里我们只需要给顶点a_position以及颜色变量u_color赋值即可
- 先看固定值
u_color是怎么赋值的
// 1. 首先声明是在哪个program上进行的操作
gl.useProgram(program);
// 2. 声明一个数组，用于赋值
const color = [1, 0, 0, 1]; // 红色
// 3. 获取u_color的地址
const uColor = gl.getUniformLocation(program, 'u_color');
// 4. 赋值
gl.uniform4f(uColor, color[0], color[1], color[2], color[3]);
- 这里用来赋值的方法是
uniform4f，其他还有uniform3f、uniform4fv等等，用来代表不同变量的赋值方式，具体可以参考webgl规范，这里不展开，知道有这个赋值这个步骤即可； - 接下来看看
a_position是怎么赋值的；
// 1. 同样先声明使用的是哪个program
gl.useProgram(program);
// 2. 声明用于赋值的变量
// [0, 0]代表原点，在原点画一个点
const posData = new Float32Array([0, 0]);
// 3. 告诉webgl怎么获取这个顶点值
// 3.1 为此首先我们要创建一个缓冲
const buffer = gl.createBuffer();
// 3.2 将刚刚创建的缓存绑定到webgl上
// gl.ARRAY_BUFFER是webgl的一个全局变量，代表缓冲的绑定点
gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
// 3.3 将实际的顶点数据也绑定到绑定点上
// gl.STATIC_DRAW用来指代该缓冲中的内容是否会经常被修改
// 其他还有别的值，可以参考webgl文档，这个设置只是告诉webgl缓冲类型，好让其采取对应的优化策略，实际无论设置什么值都不影响绘制
gl.bufferData(gl.ARRAY_BUFFER, posData, gl.STATIC_DRAW);
// 3.4 获取a_position的地址，并激活他
// webgl中的顶点变量默认时关闭的，只有激活了才能被使用
const aPos = gl.getAttribLocation(program, 'a_position');
gl.enableVertexAttribArray(aPos);
// 3.5 告诉webgl如何取值
// 这里告诉webgl，a_postion取值时，从绑定的data中，每次取2个数，类型是浮点型，作为顶点数据
// 第四个参数是否归一化，当类型是UNSIGNED_BYTE时，会将0～255的数归一化到0～1，通常情况下，他都是false
// 第五、六个参数表示取值时的偏移量，一般都是0
// 具体可参考(https://developer.mozilla.org/zh-CN/docs/Web/API/WebGLRenderingContext/vertexAttribPointer)
gl.vertexAttribPointer(aPos, 2, gl.FLOAT, false, 0, 0);
- 可以看到
attribute的变量赋值与uniform的变量区别很大，这是因为uniform是固定不变的，但attribute在webgl运行过程中是变化的，顶点数据是逐点从data中获取的，所以uniform在赋值的瞬间，值就写进了内存里，而attribute的赋值，并没有真正把数值写进内存，而只是声明了，顶点着色器运行时，应该如何以及从哪里获取值 - 同时也可以看出顶点数据的传递，是通过创建一个
buffer进行的，由于顶点着色器运行时，js与其无法交互，所以需要先通过buffer，将需要用到的数据存起来； gl.ARRAY_BUFFER可以理解为一个搬运工，将webgl buffer和js data都绑定到这上面的时候，js data的值，就会流向webgl buffer- 目前我们已经把数据拷贝到了缓冲中，下一步需要做的，就是把shader中的变量与缓冲关联起来，这个关联方法就是
vertexAttribPointer，同时他也指定了顶点取数时，应该如何从buffer里取； - 至此，顶点shader里的
a_position已经和创建的buffer关联了起来，即后续即使绑定别的缓冲或数据到gl.ARRAY_BUFFER上，也不会影响a_position的取数。
绘制
shader写好了，数据也准备好了，接下来就剩下绘制了，绘制非常简单
// webgl支持绘制点、线、三角形，这里绘制的是点gl.POINTS
// 第二个参数是指从哪个点开始绘制
// 第三个参数时指绘制图形需要用到多少个点
// 这里我们只绘制一个点，所以参数是0, 1
gl.drawArrays(gl.POINTS, 0, 1);
结果

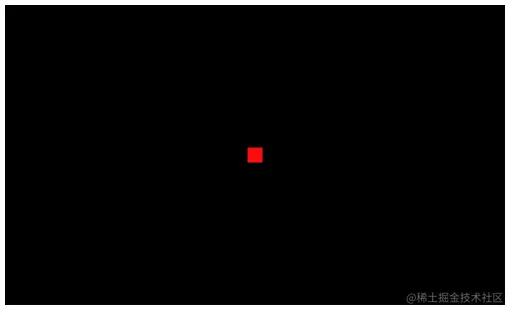

黑色的部分是canvas，红色的正方形就是我们绘制的点，他会根据顶点的位置，结合
gl_PointSize，计算距离顶点x值gl_PointSize远的x值，计算距离顶点y值gl_PointSize远的y值，再将两者结合起来组合成的点，都进行着色，最后表现出来就是上述截图中的正方形
总结
- 本文整理了一些webgl相关的概念
- 以及通过绘制一个点，演示了webgl的基本方法，后续绘制不同的图形，虽然调用的api可能不一样，但大体的流程都是一样的
- 从结果可以看出，webgl绘制和直接调用canvas绘制，最终结果都是呈现在canvas的上，但有一个问题，canvas的坐标原点是在左上角的，但webgl的原点，从上述结果可以看出，是在canvas中心的
- 那么webgl的坐标系和canvas以及整个html的坐标系有什么区别呢，下一篇文章将会整理这些相关的概念，以及实现通过点击屏幕绘制点，和拖动鼠标绘制线段
- 最终这个系列的目标是实现一个图像编辑器，支持将导入图片灰度化后，可以通过鼠标或触屏进行局部涂色，还原图片局部彩色的效果，目前已实现了基本功能，可以先体验一下
