前言

  闲来无事，偶然作乐,突发奇想，如何将跳舞视频进行抽象化：
1. 提取视频中人物的动作
2. 替换视频中背景图像

针对如上需求，在这里我将为大家带来制作骨架人物动作提取视频，大家可以分享给对象进行视频制作！

准备工作

在进行制作"抽象画面"制作的时候，我们需要做如下准备工作：

1. 舞蹈视频（可以抖音等视频网站上面下载）
2. 当然是本人中将要为大家带来的代码辣

制作步骤：

1. 制作背景图像。这里我以纯色背景为例子，进行制作背景图像，大家也可以进行挑选自己喜欢的图像作为背景
2. 人物动作提取。这里采用mediapipe库进行人物动作骨架提取
3. 动作融合到背景图中。这里我们将人物动作提取出来，绘制到背景图像中去。

制作背景图像

创建图像:

  在OpenCV中，黑白图像实际是一个二维数组，彩色图像是一个三维数组。在数组中每个元素就是图像对应位置的像素值。数组索引、像素行列、像素坐标关系如下：

a. 数组行索引 = 像素所在行数 - 1 = 像素纵坐标
b. 数组列索引 = 像素所在列数 - 1 = 像素横坐标

PS: 在黑白图像中，像素为0为纯黑色，像素为255为纯白色

创建随机像素三通道(RGB)图像:

1. 像素点下标为0（[:, :, 0]）是①通道，代表蓝色\
2. 像素点下标为0（[:, :, 1]）是②通道，代表绿色\
3. 像素点下标为0（[:, :, 2]）是③通道，代表红色
   OpenCV彩色图像默认为BGR格式，是三维数组，第三个索引表示三基色颜色分量

RGBImg.py如下，我们可以设置指定的RGB图，然后输入视频帧Size即可：

import numpy as np
import cv2 as cv

R = int(input("请输入R值："))
G = int(input("请输入G值："))
B = int(input("请输入B值："))

width = int(input("请输入图像宽度："))
height = int(input("请输入图像高度："))

img = np.zeros((height, width, 3), np.uint8)
img_rgb = img.copy()
img_rgb[:, :, :] = [B, G, R]

cv.imwrite('./1111.jpg', img_rgb)
cv.imshow("img_rgb", img_rgb)
cv.waitKey()
cv.destroyAllWindows()

动作提取&融合

  采用mediapipe库进行人体动作骨架的提取，其核心如下：

  ML网络采用两步检测器和跟踪器，使用检测器，网络首先在一帧内定位人/姿势感兴趣区域（ROI）。跟踪器然后使用ROI裁剪帧作为输入，以预测ROI内的姿态地标和分割掩码。我们在对视频处理时，仅在需要时调用检测器，即：对于第一帧，并且当跟踪器无法再识别前一帧中存在的身体姿势时。对于其他帧，管道仅从前一帧的姿势标志导出ROI。管道被实现为一个MediaPipe图，该图使用来自pose landmarks模块的pose Lanemarks子图，并使用专用的pose renderer子图进行渲染。姿势地标子图在内部使用来自姿势检测模块的姿势检测子图。

程序逻辑：

1. 初始化mediapipe模块
2. 读取视频
3. 设置mediapipe模块参数
4. 设置静态写入
5. 背景图像的读取
6. 将提取骨骼框架绘制在背景图上
7. 输出绘制好的图像

import cv2
import mediapipe as mp
import numpy as np

mp_drawing = mp.solutions.drawing_utils
mp_drawing_styles = mp.solutions.drawing_styles
mp_pose = mp.solutions.pose

cap = cv2.VideoCapture('test.mp4')
with mp_pose.Pose(
    min_detection_confidence=0.7,
    min_tracking_confidence=0.7) as pose:
  name = 1
  while cap.isOpened():
    success, image = cap.read()
    if not success:
      print("Ignoring empty camera frame.")
      # If loading a video, use 'break' instead of 'continue'.
      break

    # To improve performance, optionally mark the image as not writeable to
    # pass by reference.
    image.flags.writeable = False
    image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)
    results = pose.process(image)

    # Draw the pose annotation on the image.
    image.flags.writeable = True
    # image = cv2.cvtColor(image, cv2.COLOR_RGB2BGR)
    image = cv2.imread('a.jpg')

    mp_drawing.draw_landmarks(
        image,
        results.pose_landmarks,
        mp_pose.POSE_CONNECTIONS,
        landmark_drawing_spec=mp_drawing_styles.get_default_pose_landmarks_style())
    # Flip the image horizontally for a selfie-view display.
    cv2.imwrite('./111/%s.jpg' %name, cv2.flip(image, 1))
    name = name + 1
    # cv2.imshow('MediaPipe Pose', cv2.flip(image, 1))
    # if cv2.waitKey(5) & 0xFF == 27:
    #   break
cap.release()

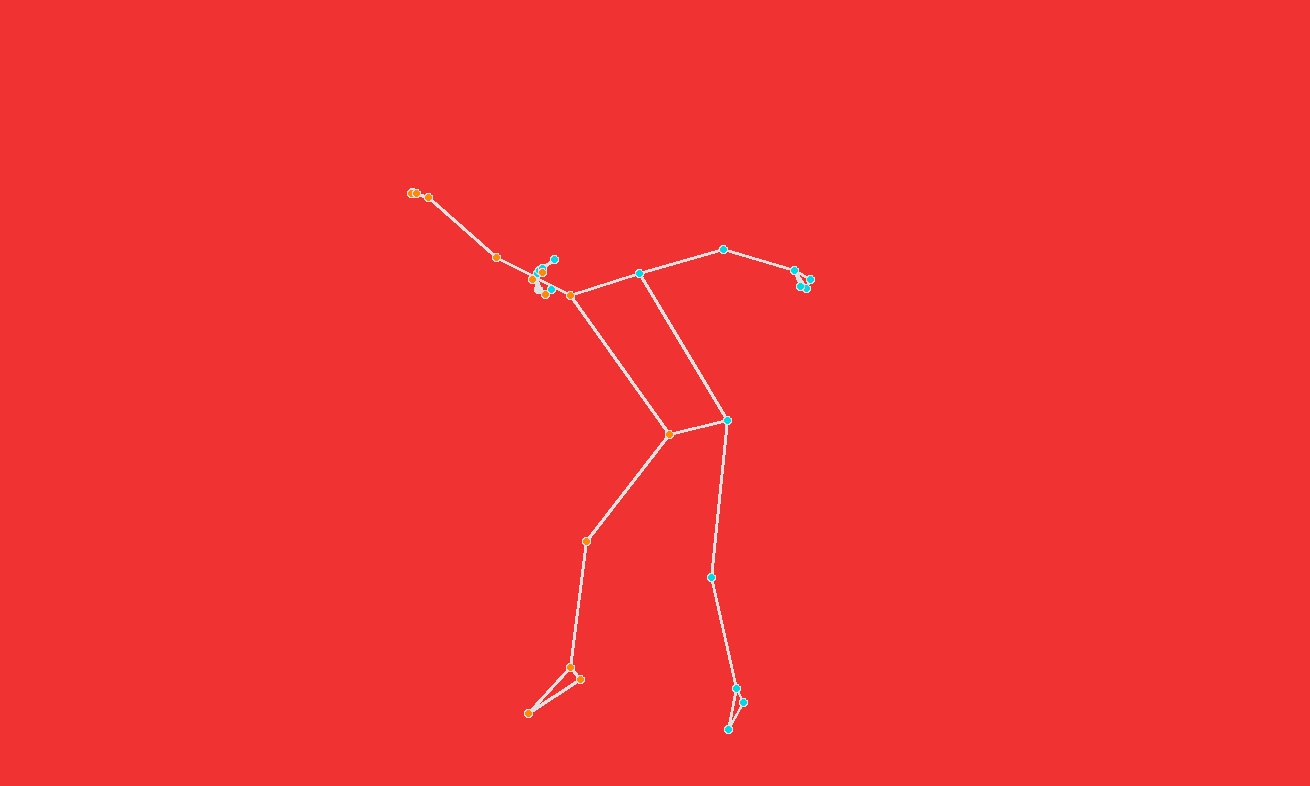

成果展示

这里我选取的舞蹈片段，舞蹈名称：《傣》
