大数据Shuffle原理与实践 | 青训营笔记

这是我参与「第四届青训营」笔记创作活动的第6天

0 引言

1 Shuffle概述

MapReduce概述：开始是Hadoop的MapReduce模块开源实现的分布式计算架构。

input -> map -> shuffle -> reduce -> output

Map阶段：在单机上进行的针对—小块数据的计算过程。（比如按行统计单词个数）

Shufle阶段：在map阶段的基础上，进行数据移动，为后续的reduce阶段做准备。（相同的单词在一组）

Reduce阶段：对移动后的数据进行处理，依然是在单机上处理一小份数据。（对同组相同单词合并统计个数）

Shuffle对性能非常重要原因（Shuffle可以优化，是Spark数据复杂处理的基石）：

• M*R次网络连接
• 大量的数据移动
• 数据丢失风险
• 可能存在大量的排序操作
• 大量的数据序列化、反序列化操作
• 数据压缩

2 Shuffle算子

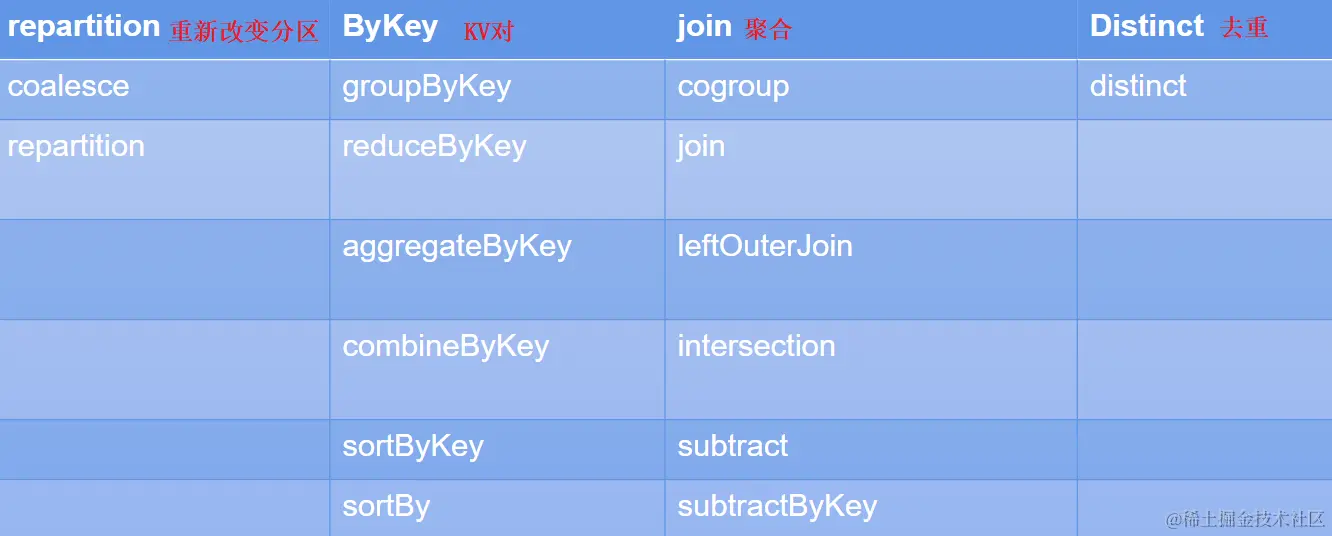

Shuffle算子分类/应用： Spark原码中RDD的单元测试：github.com/apache/spar…
Spark原码中PairRDDFunctions的单元测试：github.com/apache/spar…

val text = sc.textFile( "'mytextfile.txt")  //导入单词
val counts = text
    .flatMap(line => line.split(" "))   //按照行空格分开每个单词
    .map(word =>(word,1))  //将每个单词修改为(word,1)格式
    .reduceByKey(_+_)  //按照K就是单词进行统计，V就是1 进行求和
counts.collect  //打印

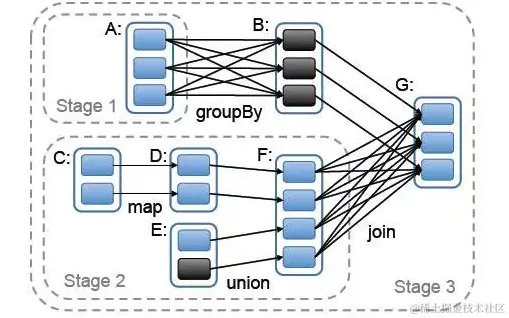

Spark中对Shuffle的抽象：

• 窄依赖:父RDD的每个分片至多被子RDD中的一个分片所依赖
• 宽依赖:父RDD中的分片可能被子RDD中的多个分片所依赖（产生宽依赖就会增加两个Stage：Map、Reduce）

算子内部的依赖关系（宽依赖时）：

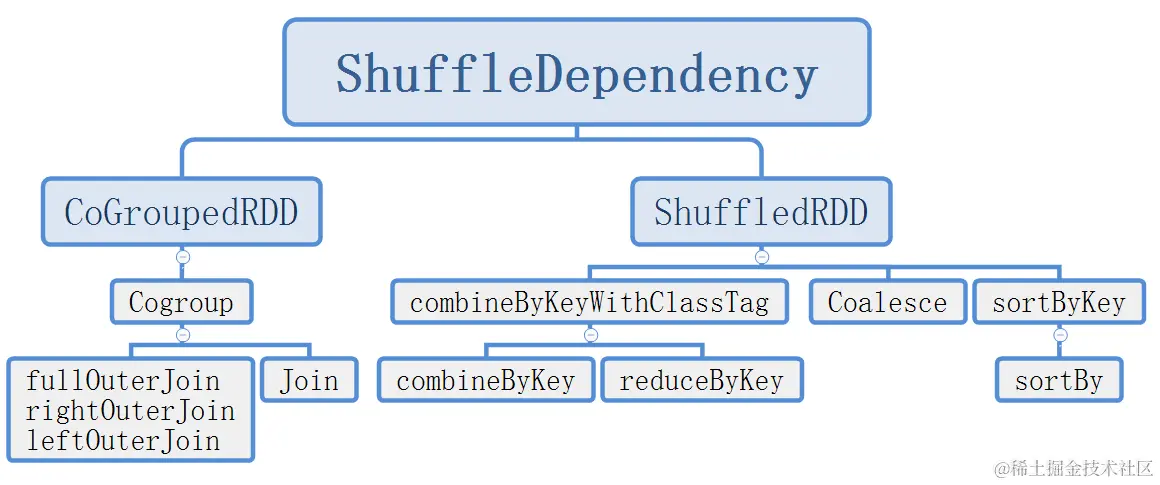

Shuffle Dependency构造：

• A single key-value pair RDD, i.e.RDD[Product2[K，V]]。（KV对的RDD）
• Partitioner (available as partitioner property)。（传入K后给定一个分区）
• Serializer。（对象<->二进制数据流）
• Optional key ordering (of Scala's scala.math.Ordering type)。（对K进行排序）
• Optional Aggregator。
• mapSideCombine flag which is disabled (i.e. false) by default。（flag描述shuffle过程mapSideCombine）

Partitioner：两个接口numberPartitions和getPartition。经典实现HashPartitioner。

abstract class Partitioner extends serializable {
    def numPartitions: Int
    def getPartition(key: Any) : Int
}

class HashPartitioner(partitions: Int) extends Partitioner {
    require(partitions >= 0，s"Number of partitions ($partitions) cannot be nega1")
    def numPartitions: Int = partitions
    def getPartition( key: Any) : Int = key match {
        case null => 0
        case _ => Utils.nonNegativeMod(key.hashcode，numPartitions)
    }
}

Aggregator：

• createCombiner:只有一个value的时候初始化的方法
• mergeValue:合并一个value到Aggregator中
• mergeCombiners:合并两个Aggregator

3 Shuffle过程

• Hash Shuffle写：
  每个partition会映射到一个独立的文件。导致每个partition会生成一个file。
  优化：每个partition会映射到一个文件片段。

• Sort Shuffle写：
  每个task生成一个包含所有partiton数据的文件。一个task在一个文件，文件各个位置存储对应的partiton。

• Shuffle读：
  每个reduce task分别获取所有map task生成的属于自己的片段。直接读取对应的task文件就可以。

Shuffle的过程触发流程：

CollectAction -> SubmitJob -> GetDependencies -> RegisterShuffle

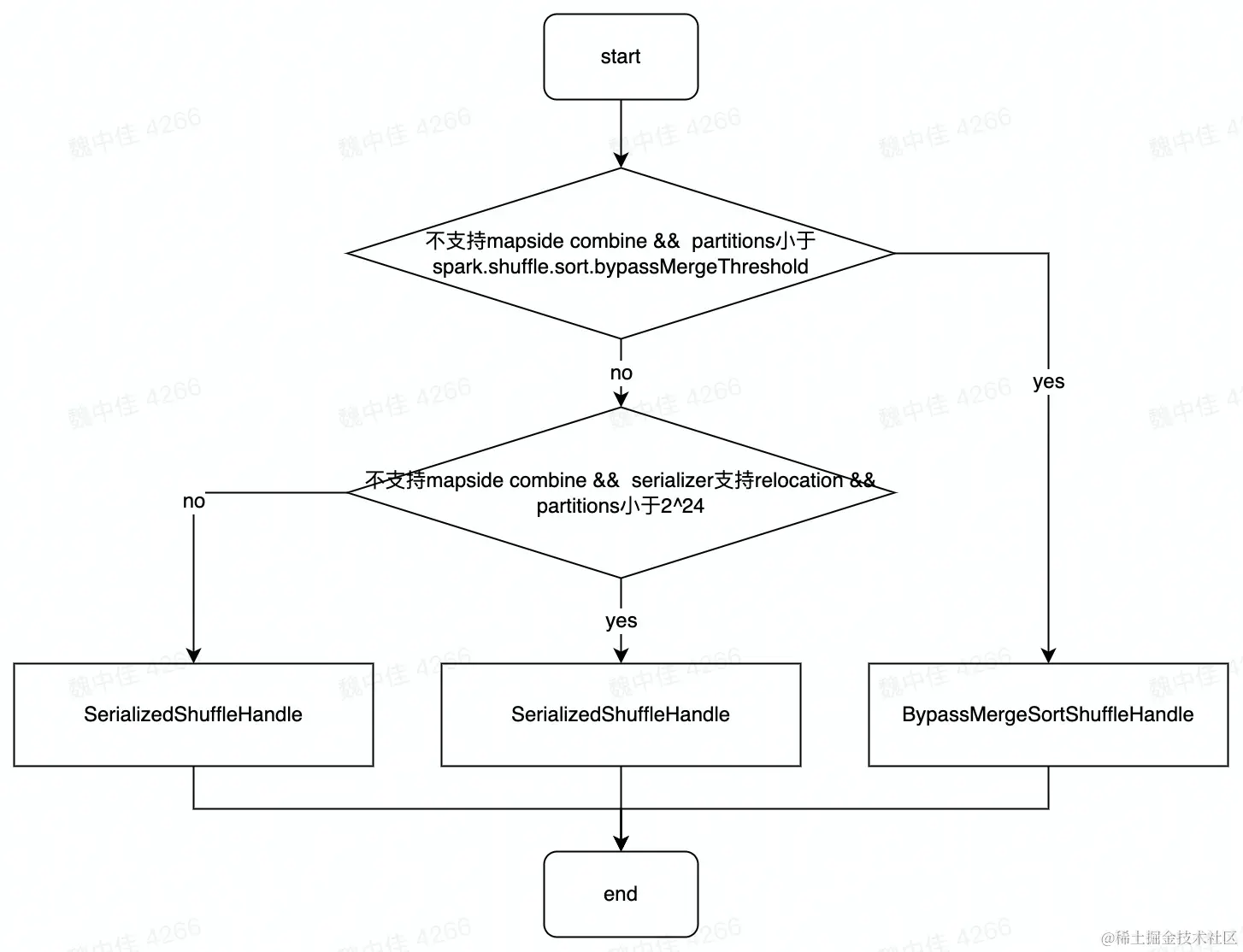

Shuffle的Handle创建：
在Register Shuffle时根据不同条件创建不同的shuffle Handle。

BypassMergeSortShuffleHandle <-> BypassMergeSortShuffleWriter
SerializedShuffleHandle <-> UnsafeShuffleWriter
BaseShuffleHandle <-> SortShuffleWriter

Shuffle Writer实现：

// 通过shuffleHandle来决定是哪一种ShuffleWrite
handle match {
  case unsafeShuffleHandle: SerializedShuffleHandle[K @unchecked, V @unchecked] =>
    new UnsafeShuffleWriter(
      env.blockManager,
      shuffleBlockResolver.asInstanceOf[IndexShuffleBlockResolver],
      context.taskMemoryManager(),
      unsafeShuffleHandle,
      mapId,
      context,
      env.conf)
  case bypassMergeSortHandle: BypassMergeSortShuffleHandle[K @unchecked, V @unchecked] =>
    new BypassMergeSortShuffleWriter(
      env.blockManager,
      shuffleBlockResolver.asInstanceOf[IndexShuffleBlockResolver],
      bypassMergeSortHandle,
      mapId,
      context,
      env.conf)
  case other: BaseShuffleHandle[K @unchecked, V @unchecked, _] =>
    new SortShuffleWriter(shuffleBlockResolver, other, mapId, context)
}

• BypassMergeShuffleWriter：不需要排序，节省时间；写操作的时候会打开大量文件类似于Hash Shuffle。【选这个时没有开启combine并且下游分区数<200，适用于groupByKey、sortByKey，且下游分区数不能超过阈值（默认200）】
• UnsafeShuffleWriter：使用类似内存页储存序列化数据；数据写入后不再反序列化。【序列化形式，要求shuffle不能带聚合器，像reduceByKey，groupByKey是不能用的。sortByKey可以，repartition也可以】
• SortShuffleWriter：支持combine；需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable；不需要combine时PartitionedPairBuffer本质是个array。【写入内存缓冲区】

Reader实现：

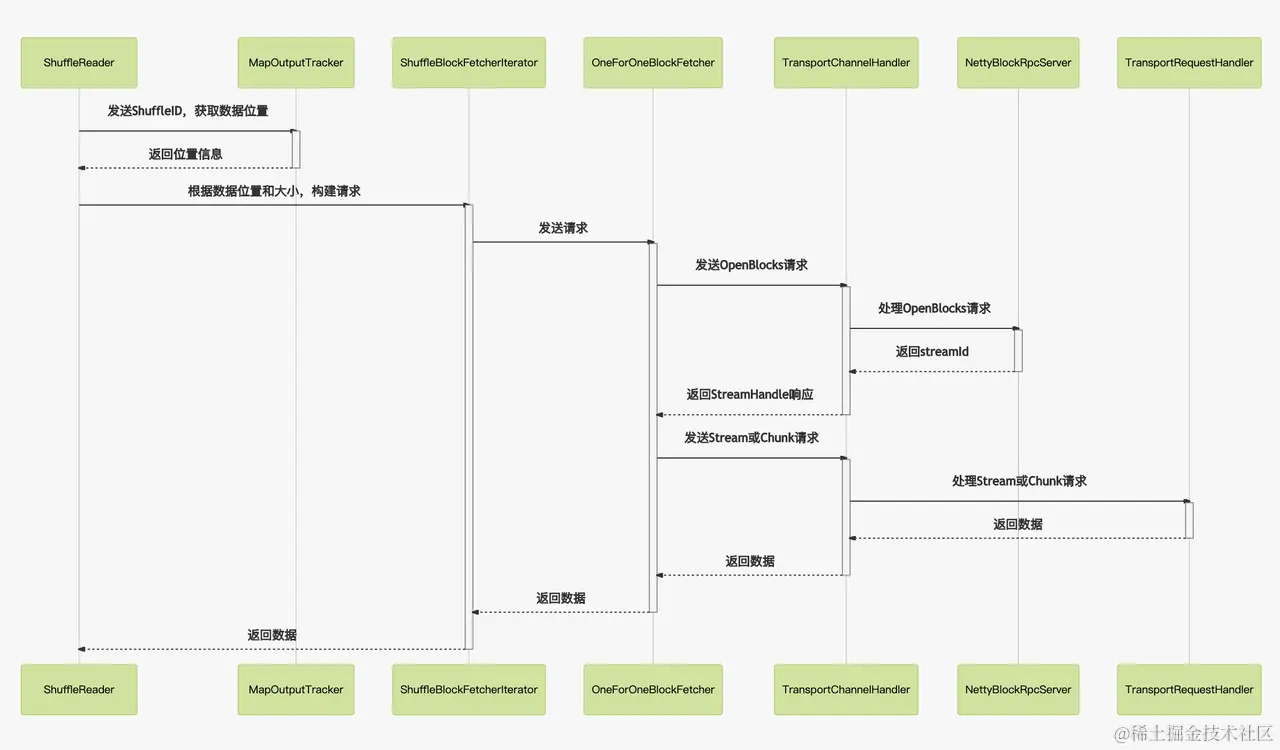

• 网络时序图 使用基于netty的网络通信框架；位置信息记录在MapOutputTracker中；主要会发送两种类型的请求OpenBlocks请求、hunk请青求或Stream请求。

• ShuffleBlockFetchlterator
  区分local和remote节省网络消耗；防止OOM（maxByteslnFlight/ maxReqslnFlight/ maxBlockslnFlightPerAddress/ maxReqSizeShuffleToMem/ maxAttemptsOnNettyOOM）

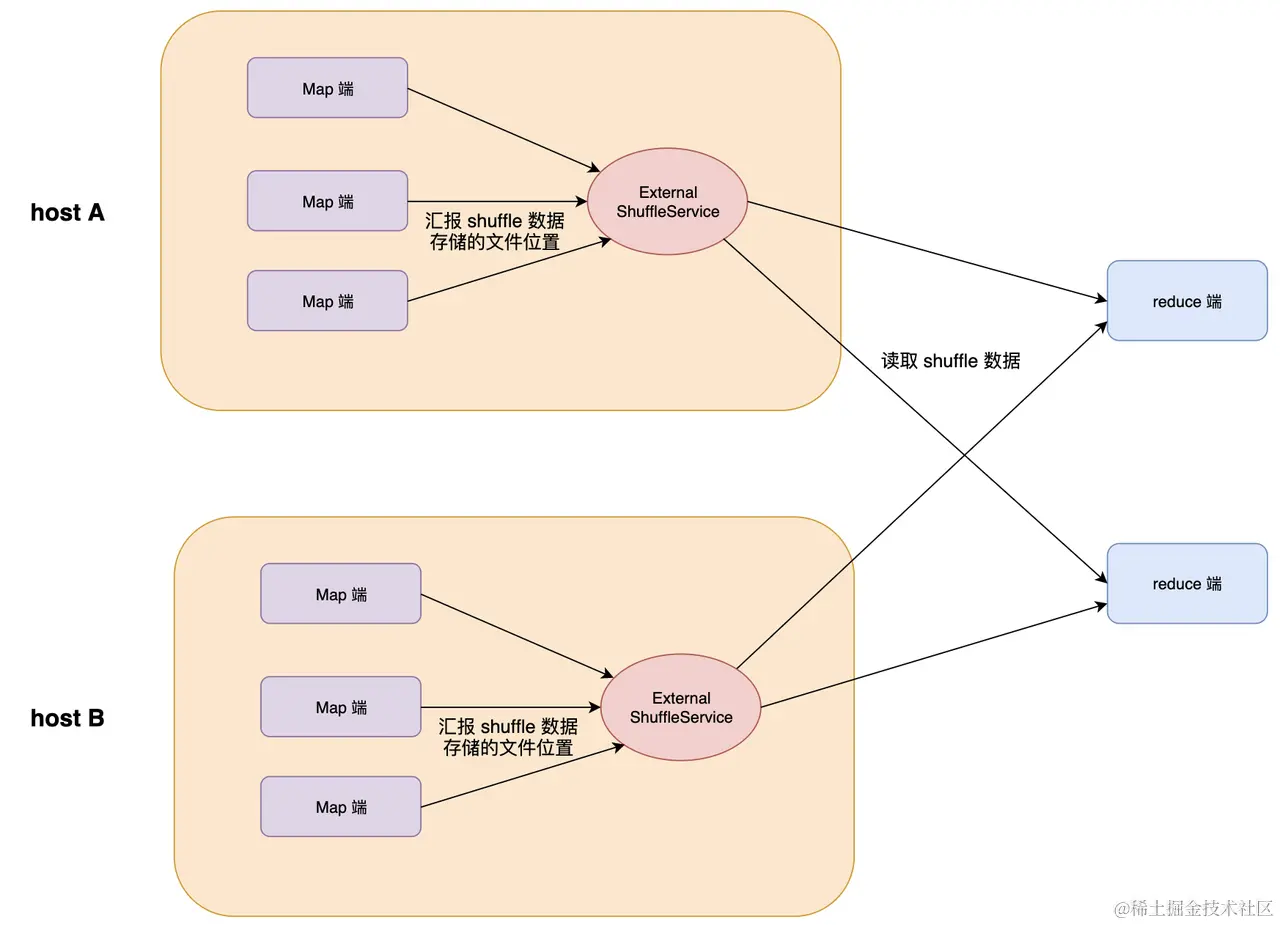

• External Shuffle Service ESS作为一个存在于每个节点上的agent为所有Shuffle Reader提供服务，从而优化了Spark作业的资源利用率，MapTask在运行结束后可以正常退出。

Shuffle优化使用的技术：

• Zero Copy：避免了数据在用户空间和内存空间之间的拷贝，从而提高了系统的整体性能。
• Netty Zero Copy：FileRegion中包装了NIO的FileChannel.transferTo()方法实现了零拷贝。而在Netty中还有另一种形式的零拷贝，即Netty允许我们将多段数据合并为一整段虚拟数据供用户使用，而过程中不需要对数据进行拷贝操作。

Spark Shuffle常见问题：

• 数据存储在本地磁盘，没有备份
• IO并发:大量 RPC请求(M*R)
• IO吞吐:随机读、写放大(3X)
• GC频繁，影响NodeManager

Shuffle优化/参数优化/倾斜优化

• 避免shuffle，使用broadcast替代join。【对于小文件（较小数据RDD）可以进行广播变量】
• 使用可以map-side预聚合的算子。【比如word count，在Shuffle前聚合一次】
• 参数优化：

spark.default.parallelism &&spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sql.file.maxPartitionBytes
spark.sql.adaptive.enabled &&spark.sql.adaptive.shuffle.targetPostShuffleInputSize
spark.reducer.maxSizeInFlight
spark.reducer.maxReqsInFlight
spark.reducer.maxBlocksInFlightPerAddress

• 数据倾斜是某些task分配的数据过大，导致作业运行时间变长和Task OOM导致作业失败。
  一般解决办法可以是 提高并行度，但是只能缓解、不能根治。
  可以使用AQE根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的子分区，然后各自进行join。【系统检测大的task数据，将他进行拆分成小的task执行】

4 Push Shuffle

对于下列问题，很多企业做了个性化开发，文中介绍Magnet用法和ByteDance即将开源的CloudShuffleService架构。

• Avg lO size太小，造成了大量的随机lO，严重影响磁盘的吞吐
• M*R次读请求，造成大量的网络连接，影响稳定性

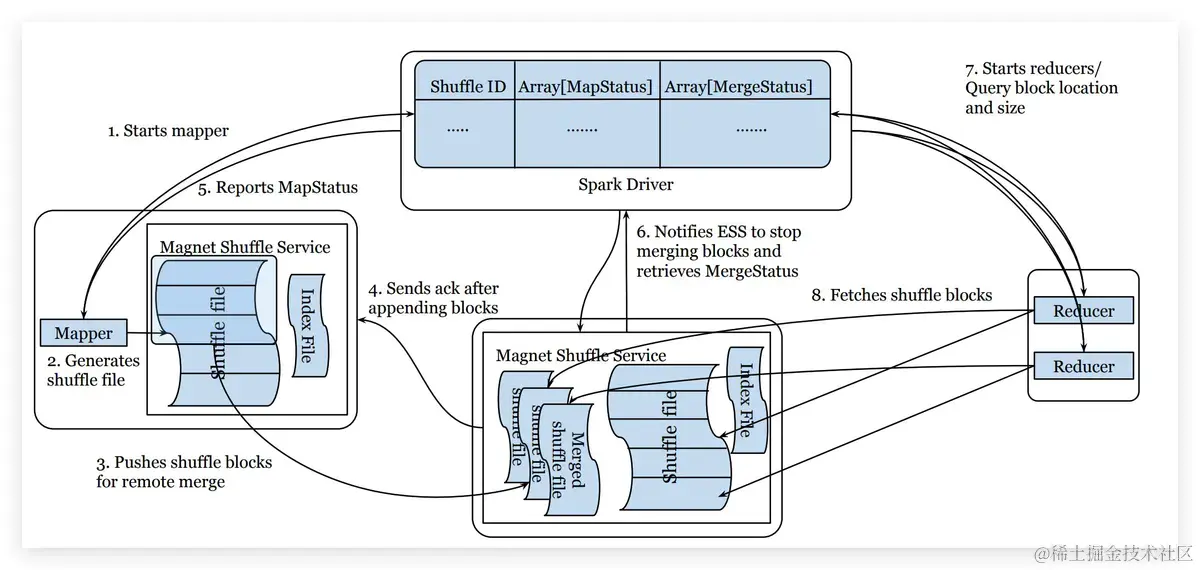

Magnet实现原理：

• Spark driver组件，协调整体的shuffle操作
• map任务的shuffle writer过程完成后，增加了一个额外的操作push-merge，将数据复制一份推到远程shuffle服务上
• magnet shuffle service是一个强化版的ESS。将隶属于同一个shuffle partition的block，会在远程传输到magnet后被merge到一个文件中
• reduce任务从magnet shuffle service接收合并好的shuffle数据

Cloud Shuffle Service思想：

• IO聚合：所有Mapper的同一Partition数据都远程写到同一个文件(或者多个文件)。
• 备份：HDFS太重，自定义文件存储，使用双磁盘副本(成本低、速度快)。
• 写入速度：主从InMemory副本，异步刷盘，极小的失败几率去换取高速写入速度。
  注意：写入数据会产生重复数据，在读数据需要去重。
