Flink架构优化

流/批/OLAP业务场景概述

在实际生产环境中，针对不同的应用场景,我们对数据处理的要求是不同的:

1．有些场景下，只需离线处理数据，对实时性要求不高，但要求系统吞吐率高，典型的应用是搜索引擎构建索引;

2．有些场景下，需对数据进行实时分析，要求每条数据处理延迟尽可能低，典型的应用是广告推荐、金融风控场景。

三种业务场景的特点比对：

流式计算	批式计算	交互式计算
实时计算	离线计算	OLAP
延迟在秒级内	处理时间为分钟到小时级别，甚至天级别	处理时间秒级
0~1s	10s~1h+	1~10s
广告推荐、金融风控	搜索引擎构建索引、批式数据分析	数据分析BI报表

三种业务场景的解决方案的要求及带来的挑战

模块	流式计算	批式计算	交互式计算
SQL	Yes	Yes	Yes
实时性	高、处理延迟毫秒级别	低	高、查询延迟在秒级。但要求高并发查询
容错能力	高	中，大作业失败重跑代价高	No，失败重试即可
状态	Yes	No	No
准确性	Exactly Once，要求高，重跑需要恢复之前的状态	Exactly Once，失败重跑即可	Exactly Once，失败重跑即可
扩展性	Yes	Yes	Yes

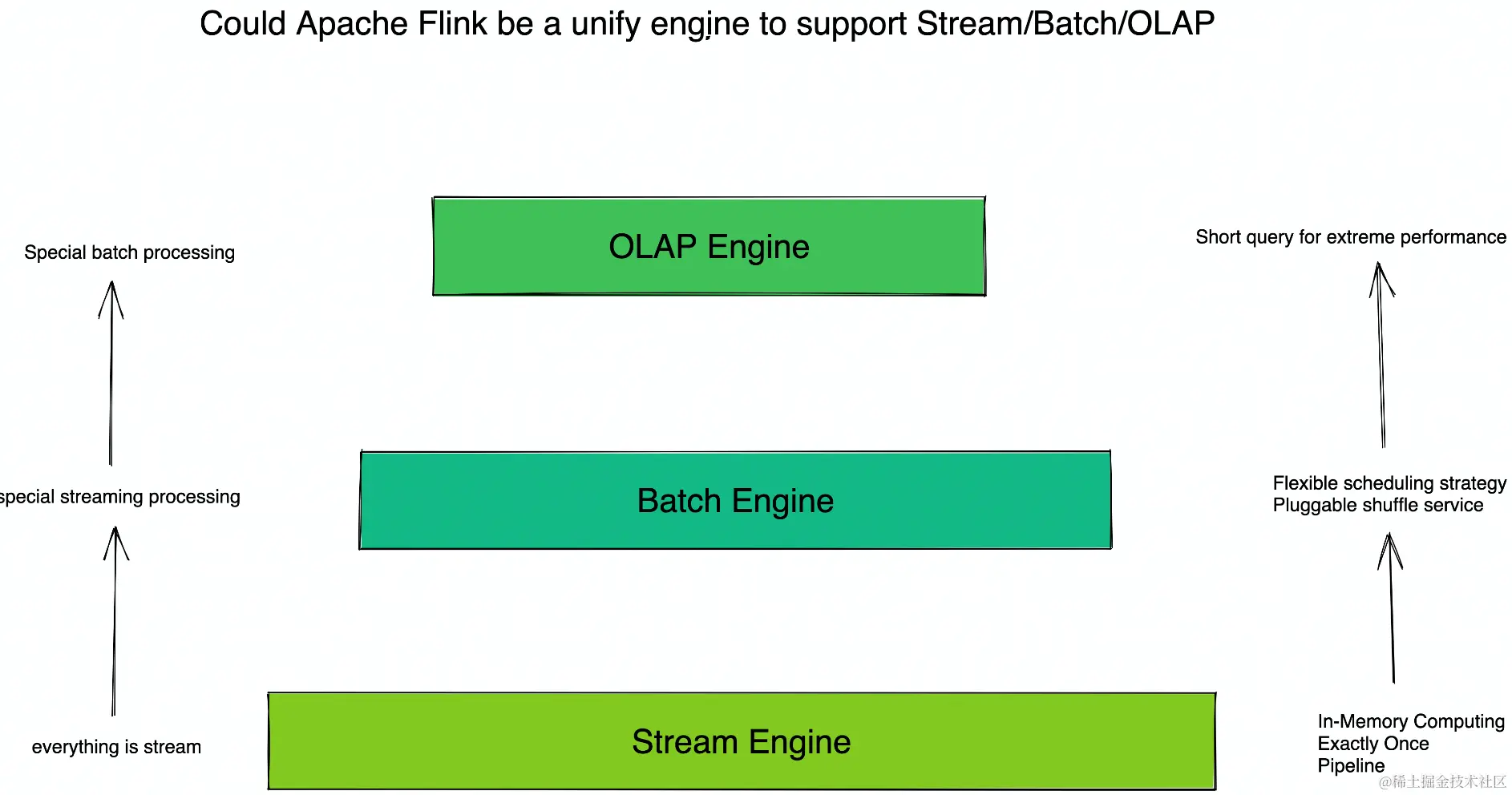

为什么三种场景可以用一套引擎来解决

通过前面的对比分析，可以发现:

1．批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据)也是一种数据流、一种特殊的数据流;

2.而OLAP计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

因此，理论上，我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。

OLAP可以看作短查询

Apache Flink从流式计算出发，需要想支持Batch和 OLAP场景，就需要解决下面的问题:

Batch场景需求

流批一体支持
- Unify DataStream API
- Scheduler
- Shuffle Service
- Failover Recovery

OLAP场景需求

短查询作业场景
- 高并发支持
- 极致处理性能

Flink如何支持OLAP场景

Flink做OLAP的优势

1、Flink在流批一体基础上加上OLAP（流处理、批处理、OLAP 统一使用 Flink 引擎）

2、利用 Flink 已有的很多特性，使 OLAP 使用场景更为广泛

3、支持多种存储引擎

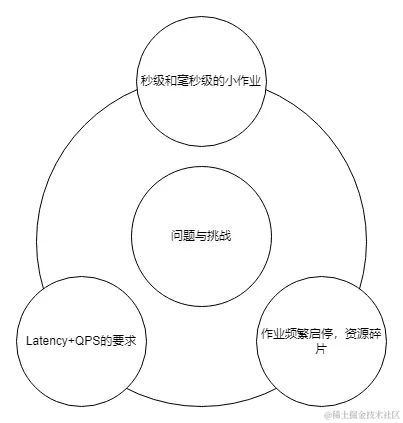

Flink OLAP场景的挑战

1、面向秒级处理的计算，Flink是个流式计算存储引擎，会频繁的启停作业，会产生磁盘或网络上的开销，需要对AP进行优化

2、AP最大的特点是查询对Latency和QBS要求比较高

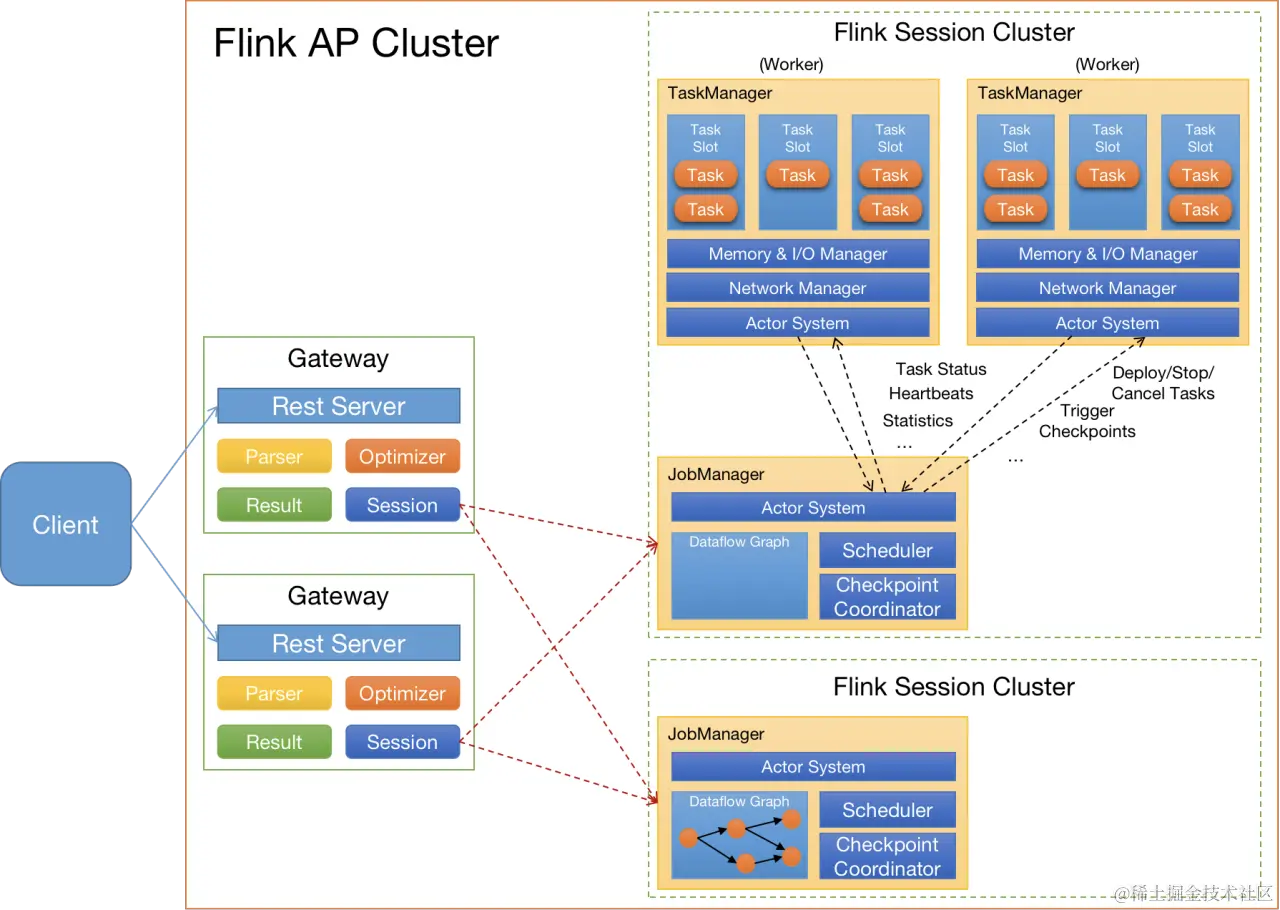

Flink OLAP架构现状

Client:提交 SQL Query;

提交SQL语句

Gateway
- 接收Client提交的 SQL Query，对SQL进行语法解析和查询优化，生成Flink 作业执行计划，提交给Session集群;

Session Cluster
- 提前创建集群，数据集过来后不需要另外创建TM去申请资源，作业提交给JM
- 执行作业调度及计算，并返回结果。

架构与功能模块:

JobManager 与 ResourceManagelr在一个进程内启动，无法对JobManager进行水平扩展;

JobManager 负责作业提交及分发工作

ResourceManagelr负责资源工作

由于并发的需求，需要对JobManager进行水平扩展

Gateway 与Flink Session Cluster 互相独立，无法进行统一管理

Gateway 对SQL进行解析优化，但受Flink版本限制

作业管理及部署模块:

JobManager 处理和调度作业时，负责的功能比较多,导致单作业处理时间长、并占用了过多的内存;

在高并发场景下影响性能

TaskManager 部署计算任务时,任务初始化部分耗时严重，消耗大量CPU

TM需要对task作初始化操作，不管是流还是批，都能一次性初始化，但是在OLAP场景需要不断创建task

Flink在OLAP架构的问题与设想

资源管理及计算任务调度

1．资源申请及资源释放流程链路过长

解决资源申请和资源释放的链路性能加强

Slot 作为资源管理单元，JM管理slot资源，导致JM无法感知到TM维度的资源分布，使得资源管理完全依赖于ResourceManager

其他

1.作业心跳与Failover机制，并不合适AP这种秒级或毫秒级计算场景;

2.AP目前使用Batch 算子进行计算，这些算子初始化比较耗时
