Spark原理与实践 | 青训营笔记

Matrix8295
242 阅读7分钟

这是我参与「第四届青训营」笔记创作活动的第5天

0 引言


1 大数据处理引擎 Spark介绍

大数据基础知识总结：

  • 数据：
  • 存储：HDFS/Kafka/HBase，DeltaLake/Kudu/TOS/S3/...(没听过)
  • 计算：Spark/Flink/YARN/K8S，Presto/ClickHouse/...(还没学过)
  • 应用：BI报表/实时大盘/广告推荐/金融告警...(目前研究BI报表、告警系统、ML预测等)

个人对大数据处理链路理解：

  • 数据源 -> 数据采集 -> 数据存储 -> 数据处理(ETL) -> 数据分析 -> 数据应用

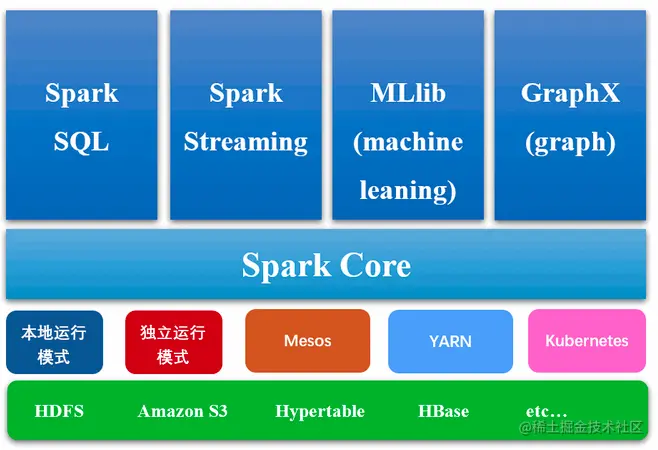

Spark生态结构：
生态结构.png Spark核心组件：

  • Spark Core、Spark SQL(SQL处理)、Spark Streaming(流处理)、MLlib(机器学习)、GraphX(图计算)

Spark特点：

  • 统一引擎，支持多种分布式场景：
  • 多语言支持：Java、Scala、Python、R、SQL
  • 可读写丰富数据源：Text、Parquest/ORC(没听过)、JSON/CSV、JDBC、自定义
  • 丰富灵活的API/算子：RDD、DataFrame（举例map/flatmap/...）
  • 支持K8S/YARN/Mesos资源调度：

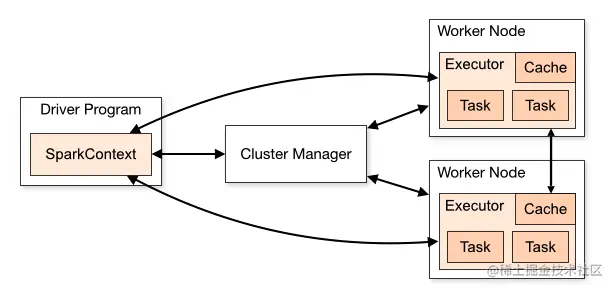

Spark运行架构：

  • 在Application的main()函数中创建SparkContext；SparkContext负责和ClusterManager通信，进行资源的申请、任务的分配和监控等；ClusterManager将任务分配给多个Work Node；Executor作为一个进程运行在Worker节点上，该进程负责运行Task，并且负责将数据存在内存或者磁盘上。

Spark三种部署方式：

  • Spark Local Model：本地测试/单进程多线程模式
  • Spark Standalone Model：需要启动Spark的Standalone集群的Master/Worker
  • on YARN/K8S：依赖外部资源调度器(YARN/K8S)

2 SparkCore原理解析

SparkCore是Spark的核心，主要负责任务调度等管理功能。SparkCore的实现依赖于 RDDs（Resilient Distributed Datasets,弹性分布式数据集）的程序抽象概念。

描述RDD的五要素：

  • Partitions：分区列表
  • Compute：用于计算每个分割的函数
  • Dependencies：对其他RDD的依赖列表
  • Partitioner：键值RDD的分区器（例如，表示RDD是哈希分区）
  • PreferredLocations：计算每个拆分的首选位置列表（例如，anHDFS文件的块位置）

创建RDD：

  • 内置RDD：ShuffleRDD/HadoopRDD/JDBCRDD
  • 自定义RDD：class NewRDD(...) extends RDD{}。实现五要素对应的函数

两类RDD算子：

  • Transform算子:生成一个新的RDD。map/filter/flatMap/groupByKey/reduceByKey/...
  • Action算子:触发Job提交。collect/count/takelsaveAsTextFile/...

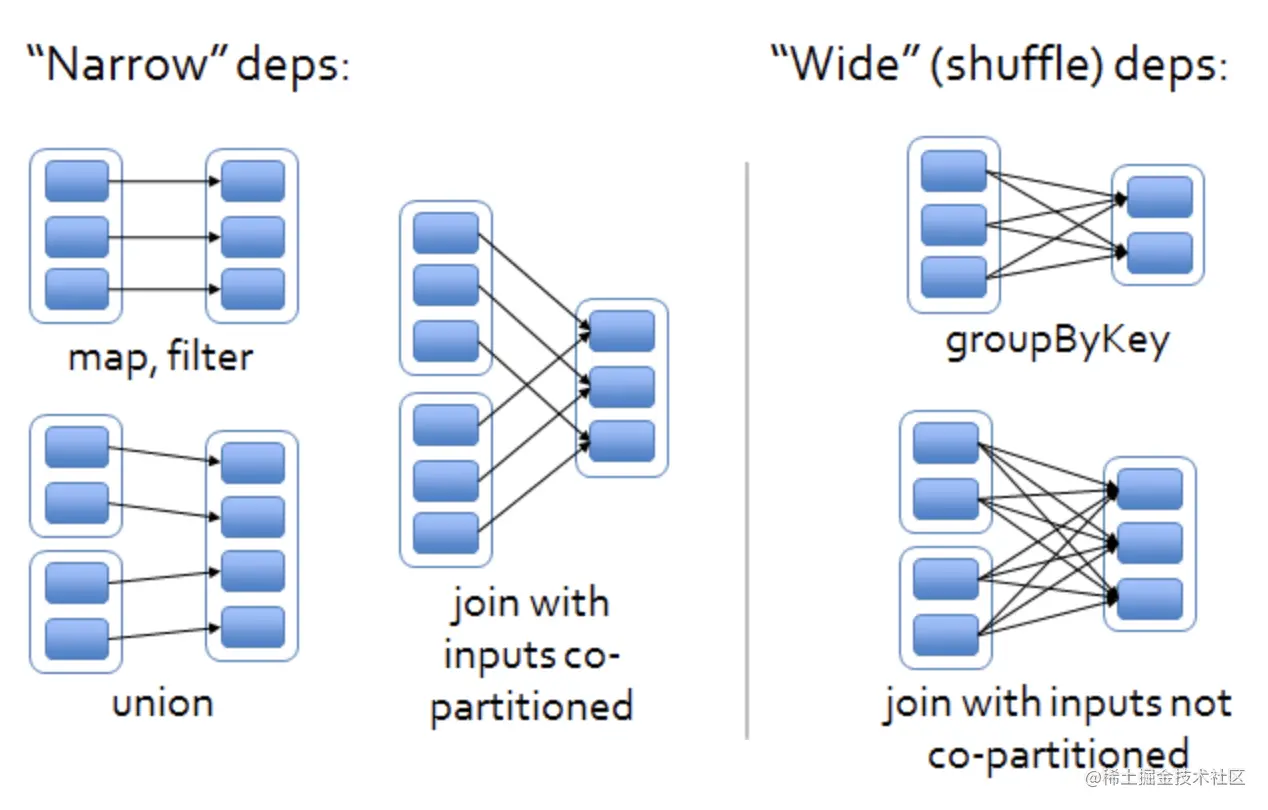

RDD依赖：
RDD依赖是描述父子RDD之间的依赖关系(lineage)。 RDD依赖.png

  • 窄依赖:父RDD的每个partition至多对应一个子RDD分区(NarrowDependency/PruneDependency/RangeDependency/OneToOneDependency)
  • 宽依赖(会产生Shuffle):父RDD的每个partition都可能对应多个子RDD分区(ShuffleDependency)

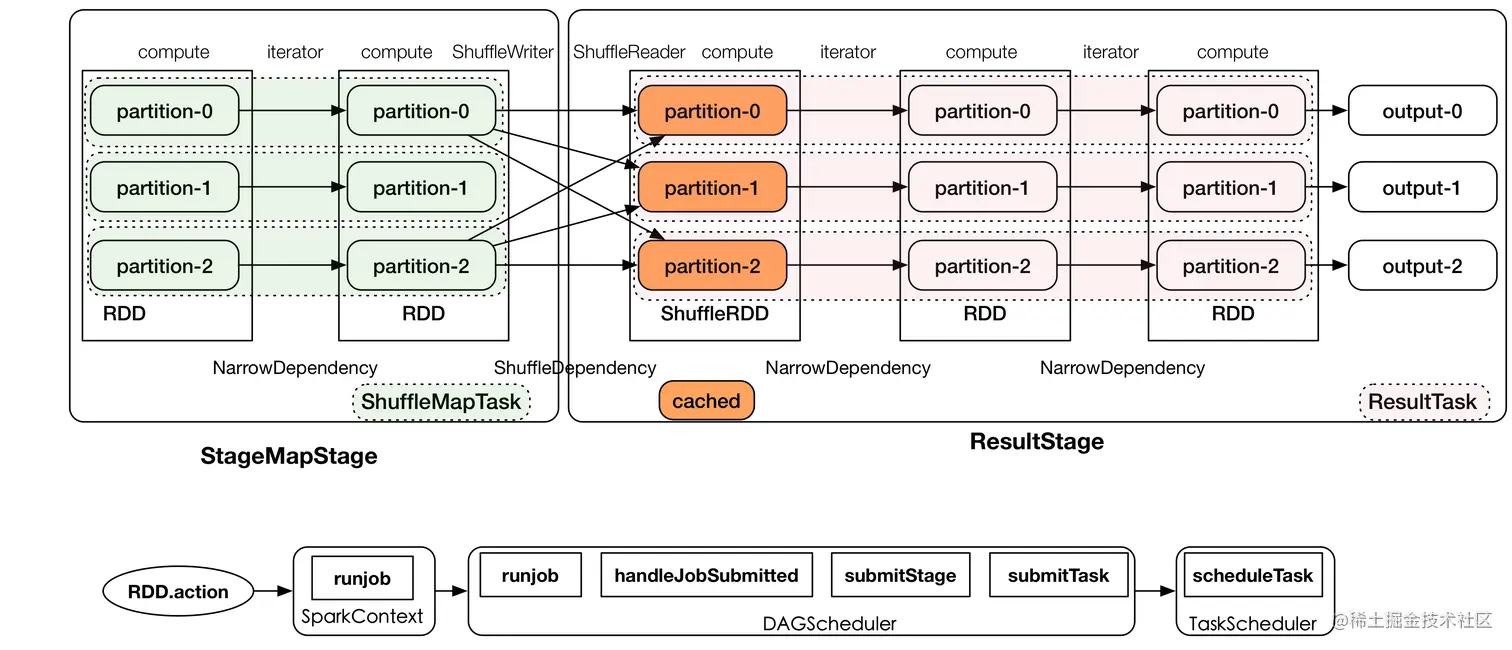

RDD执行流程：
Job: RDD action算子触发、Stage:依据宽依赖划分、Task: Stage内执行单个partition任务 执行流程.jpeg

  1. 创建 RDD 对象
  2. DAGScheduler模块介入运算，计算RDD之间的依赖关系。RDD之间的依赖关系就形成了DAG(directed acyclic graph，有向无环图)
  3. 调度任务中将各阶段划分成不同的任务 (task)，每个任务都是数据和计算的合体。每一个Job被分为多个Stage，划分Stage的一个主要依据是当前计算因子的输入是否是确定的，如果是则将其分在同一个Stage，避免多个Stage之间的消息传递开销。

Schedule调度器：

  • DAGScheduler:根据Job构建基于Stage的DAG，并提交Stage给TASkScheduler。根据RDD和Stage之间的关系找出开销最小的调度方法，然后把Stage以TaskSet的形式提交给TaskScheduler。DAGScheduler决定了运行Task的理想位置，并把这些信息传递给下层的TaskScheduler。此外，DAGScheduler还处理由于Shuffle数据丢失导致的失败，这有可能需要重新提交运行之前的Stage（非Shuffle数据丢失导致的Task失败由TaskScheduler处理）。
  • TASKSedulter: 将TaskSET提交给worker运行，每个Executor运行什么Task就是在此处分配的。TaskScheduler维护所有TaskSet，当Executor向Driver发生心跳时，TaskScheduler会根据资源剩余情况分配相应的Task。另外TaskScheduler还维护着所有Task的运行标签，重试失败的Task。

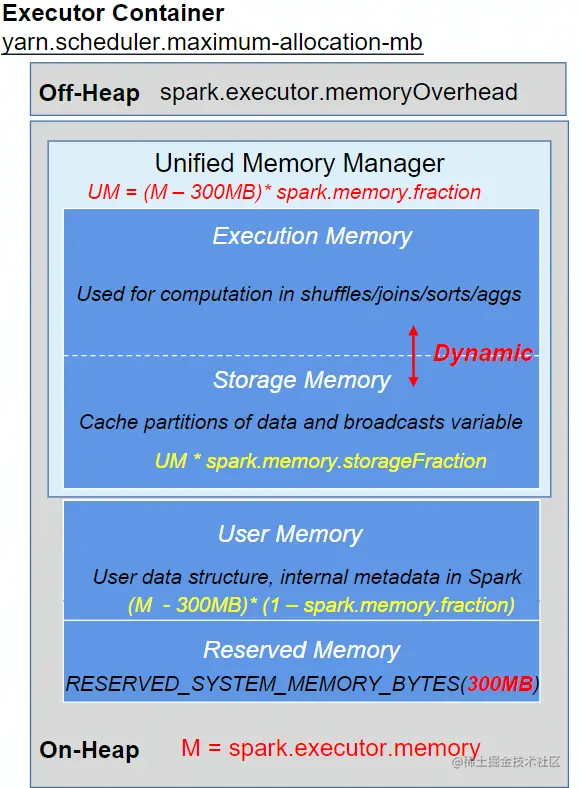

MemoryMangement内存管理:
Executor内存主要有两类:Storage、Execution

  1. UnifiedMemoryManager 统一管理Storage/Execution内存
  2. Storage和Execution内存使用是动态调整，可以相互借用当Storage空闲，Execution可以借用 Storage 的内存使用，
  3. 可以减少spill等操作，Execution使用的内存不能被Storage 驱逐
  4. 当Execution空闲，Storage可以借用Execution的内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，直到spark.memory.storageFraction边界

Shuffle：
类似于Hadoop中MapReduce中在Map和Reduce中间的处理，对相同的Key做聚合。

3 SparkSQL原理解析

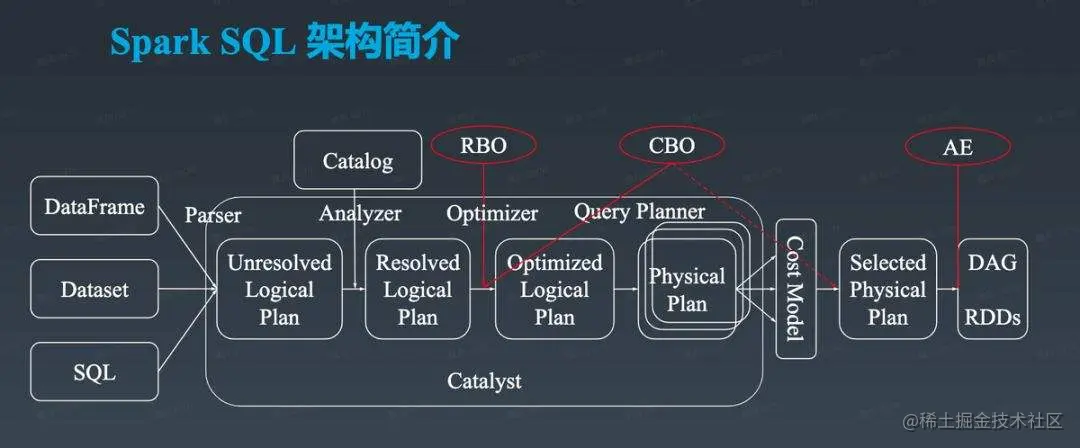

Spark SQL架构.jpeg Spark SQL工作流程：

  1. 在解析SQL语句之前，会创建SparkSession，涉及到表名、字段名称和字段类型的元数据(DataFrame/Dataset/SQL)都将保存在Catalog中；
  2. 当调用SparkSession的sql方法时就会使用SparkSqlParser进行解析SQL语句，解析过程中使用的ANTLR进行词法解析和语法解析；
  3. 接着使用Analyzer分析器绑定逻辑计划(Unresolved Logical Plan)，在该阶段，Analyzer会使用Analyzer Rules，并结合Catalog，对未绑定的逻辑计划进行解析，生成已绑定的逻辑计划(resolved Logical Plan)；
  4. 然后Optimizer根据预先定义好的规则（RBO或CBO）对 Resolved Logical Plan 进行优化并生成 Optimized Logical Plan（最优逻辑计划）；
  5. 接着使用Spark Query Planner对优化后的逻辑计划进行转换，生成多个可以执行的物理计划Physical Plan；
  6. 接着CBO优化策略会根据Cost Model算出每个Physical Plan的代价，并选取代价最小的 Physical Plan作为最终的Selected Physical Plan；
  7. 最终使用QueryExecution执行物理计划，此时则调用SparkPlan的execute()方法，返回RDD。

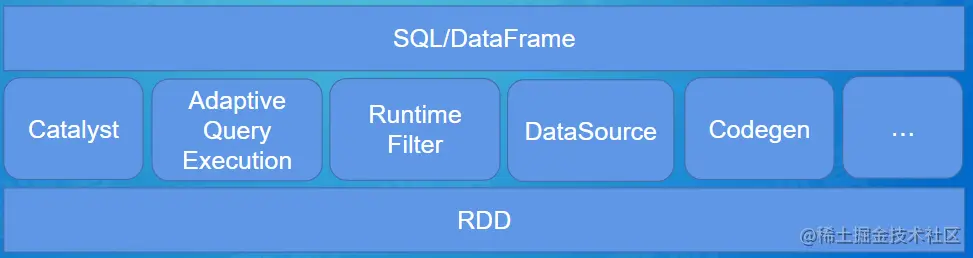

SparkSQL核心：

  • Catalyst优化器
    Catalyst核心：表示树和操作树的规则
    1.Rule Based Optimizer(RBO)：transformDown先序遍历树进行规则匹配、transformUp后序遍历树进行规则匹配
    2.Cost Based Optimizer(CBO)：JoinReorder、JoinSelection【Broadcast Hash Join(BHJ)；Shuffle Hash Join(SHJ)；Sort Merge Join(SMJ)】

  • AQE(Adaptive Query Execution)

    • Coalescing Shuffle Partitions(PartitionReduce阶段使用合并)
      作业运行过程中，根据前面运行完的Stage的MapStatus中实际的partiiton大小信息，可以将多个相邻的较小的partiiton进行动态合并，由一个Task读取进行处理。
    spark.sql.adaptive.coalescePartitions.enabled
spark.sql.adaptive.coalescePartitions.initialPartitionNum
spark.sql.adaptive.advisoryPartitionSizelnBytes
...

    • SMJ(SortMergeJoin)->BHJ(BroadcastHashJoin)
      AQE运行过程中动态获取准确Join的leftChild/rightChild的实际大小，将SMJ转换为BHJ

    • Skew Join(Optimizing Skew Join解决Join阶段数据倾斜)
      AQE根据MapStatus信息自动检测是否有倾斜将大的partition拆分成多个Task进行Join

    spark.sql.adaptive.skewJoin.enabled
spark.sql.adaptive.skewJoin.skewedPartitionFactor
spark.sql.adaptive.skewJoin.skewedPartitionThresholdInBytes

  • Runtime Filter
    Runtime Filter减少了大表的扫描，shuffle的数据量以及参加Join的数据量，所以对整个集群IO/网络/CPU有比较大的节省(10TB TPC-DS获得了大约35%的改进)。

  • DataSource

  • Codegen
    Expression(表达式)：将表达式中的大量虚函数调用压平到一个函数内部，类似手写代码。
    算子/WholeStageCodegen：算子之间大量的虚函数调用，开销大。将同一个Stage中的多个算子压平到一个函数内部进行执行。

4 业界挑战与实践

  • Shuffle稳定性问题
    在大规模作业下，开源ExternalShufileService(ESS)的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题，进而导致运算过程中经常会出现 Stage重算甚至作业失败，继而引起资源使用的恶性循环，严重影响SLA.
    解决：uber和alibaba/RemoteShuffleService、tencent/Firestorm、byteDance/下节课程

  • SQL执行性能问题
    对于Native Engine解决办法：Vectorized、Codegen、Vectorized+Codegen

  • 参数推荐/作业诊断
    问题：参数多、作业失败排查困难
    解决：设计自动化组件处理，ML/DL？

参考信息

1.【大数据专场 学习资料二】第四届字节跳动青训营
2. Spark资源调度和任务调度过程介绍
3. Spark运行架构
4. Spark SQL架构的工作原理和工作流程
5. 深入理解Spark SQL的Catalyst Optimizer
