深入理解 Spark SQL 的 Catalyst Optimizer

小岛秀夫
1,253 阅读7分钟

前言

Spark SQL 的核心是Catalyst 优化器，它以一种全新的方式利用高级语言的特性（例如：Scala 的模式匹配和Quasiquotes）构建一个可扩展的查询优化器。

Spark SQL架构图

image.png Catalyst 核心是表示树和操作树的规则。在框架的顶层，构建了专门用于关系型查询处理的库（表达式，逻辑查询计划）以及处理查询执行的不同阶段的几组规则（分析，逻辑优化，物理计划和将部分查询编译为 Java 字节码的代码生成）。对于后者，我们使用了另一个 Scala 特性Quasiquotes，它使得在运行时从组合表达式生成代码机器变得非常简单。最后，Catalyst 提供了若干公共的扩展点，包括扩展数据源和用户自定义类型。

Catalyst 的核心

树

Catalyst 中的主要数据类型是由节点对象组成的树。每个节点有一个节点类型和零个或多个子节点。新的节点类型在 Scala 中定义为 TreeNode 类的子类。这些对象是不可变的，可以使用函数转换进行操作

举个简单的例子，假设我们有以下三个节点类型，可以用更简化的表达式表示为：

  • Literal(value: Int)：代表常量
  • Attribute(name: String)：代表输入一行数据的一个属性，例如：“x”
  • Add(left: TreeNode, right: TreeNode)：对两个表达式加和

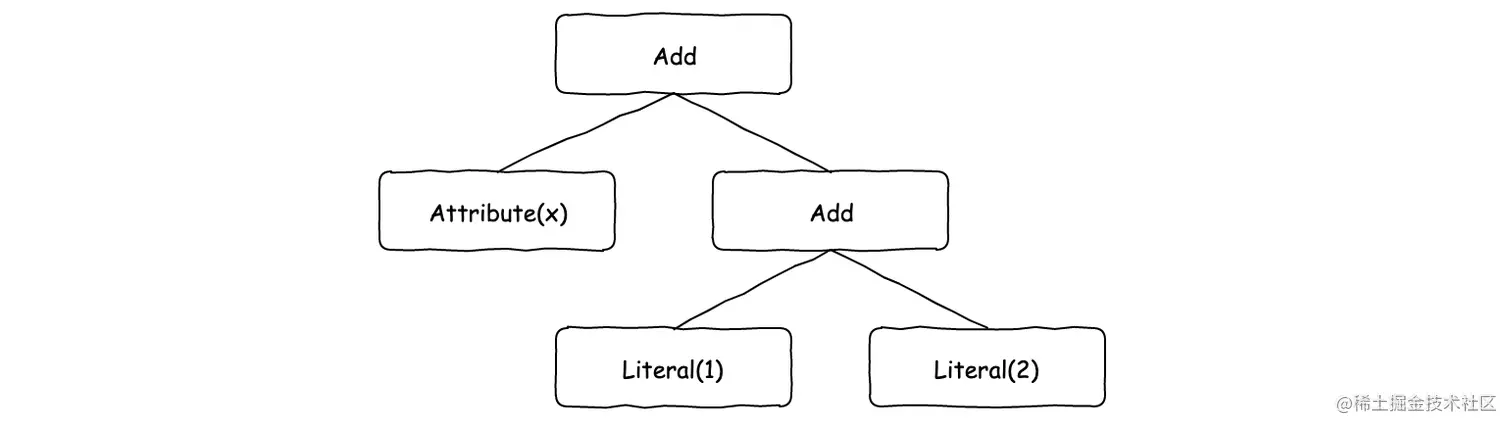

这些类构建成树；例如，表达式 x+(1+2)，可以在 Scala 代码中表示为：


规则

规则用于对树进行操作，是一个将一棵树转换为另外一棵树的方法。最常见的方式是使用一组模式匹配函数，找到并替换特定结构的子树。模式匹配是许多函数式编程语言的特性，允许从代数数据类型的嵌套结构中进行值提取。在Catalyst 中，树提供的转换方法可以递归地应用模式匹配函数到树的所有节点。例如，我们可以实现一个常量合并操作的规则：

tree.transform {
  case Add(Literal(c1), Literal(c2)) => Literal(c1+c2)
}

这条规则将树 x+(1+2)转换为一颗新树：x+3。实践中，规则需要执行多次才能完全转换一棵树。Catalyst 将规则分成批次，执行各个批次直到树不再更新为止。每条规则可以非常简单且是自包含的，但最终仍会在树上产生比较大的全局效果。在上面的例子中，就重复地应用规则不断折叠一棵大树。

另一个例子：第一个批次分析一个表达式并将类型赋给所有属性，而第二个批次可能使用这些类型进行不断折叠。每个批次之后，开发者还可以在生成的新树上运行健全性检查（例如，查看所有的属性都指定了类型），通常这也同样通过递归匹配来编写。

在 Spark SQL 中的使用

我们在四个阶段使用了 Catalyst 通用树转换操作框架

  1. 分析：语法树和元数据  （Catalog）  绑定，得到Resolved Logical Plan（Analyzed Logical Plan）
  2. 逻辑优化：使用RBO（逻辑优化规则）和CBO（成本优化规则）进行优化，得到新的语法树
  3. 物理计划：将Logical Plan 转换为多个Physical Plans ，使用Cost Model 选择最佳的Physical Plans
  4. 代码生成：编译部分查询为Java 字节码

分析

Spark SQL 以一个需要计算的关系开始，其来自SQL Parser返回的抽象语法树*（AST）*或来自使用 API 构造的 DataFrame 对象。在两种情况下，关系可能包含未解析的属性引用或关系，例如：在 SQL 查询 SELECT col FROM sales，col 的类型，甚至是否是一个合法的列名，在我们查询表 sales 之前都是未知的。如果我们不知道其类型或者没有匹配到输入表（或别名），那么这个属性就未被解析。Spark SQL 使用 Catalyst 规则和一个 Catalyst 对象去追踪所有数据源的表来解析这些属性。从未绑定的属性和数据类型构建一个未解析的逻辑计划，然后应用规则执行下面的步骤：

  1. 通过名字从 Catalog 中查找关系。
  2. 映射命名属性，如 col，到输入的给定操作符子项。
  3. 检查哪些属性引用了相同的值给它们一个相同的 ID（之后允许针对 col = col 这样的表达式进行优化）。
  4. 通过表达式传递和强制类型：举个例子，我们无法知道 1 + col 的返回类型，直到解析 col 并可能将其子表达式转换为兼容类型。

Analyzer.scala。

逻辑优化

逻辑优化阶段对逻辑计划应用标准的基于规则的优化。这些规则包括：常数折叠（constant folding）、谓词下推（predicate pushdown）、投影剪枝（projection pruning）、空传播（null propagation）、布尔表达式简化（Boolean expression simplification）和其他规则。

Optimizer.scala。

物理计划

Spark SQL 将一个逻辑计划使用匹配 Spark 执行引擎的物理操作符生成一个或多个的物理计划，然后应用成本模型选择其中一个。

基于成本的优化器只用于选择连接算法：对于已知的很小的关系，Spark SQL 使用 broadcast join（点对点的广播工具）。

物理计划同样执行基于规则的物理优化，如在一个 Spark 的 map 操作执行流水线投影*（Piplining Projection）*或过滤。除此之外，还可以从逻辑计划将操作推到支持谓词或投影下推的数据源。

SparkStrategies.scala.

代码生成

最后阶段包括是生成在机器上运行的 Java 字节码。因为 Spark SQL 经常对内存中的数据集进行操作，而处理是受 cpu 约束的，所以我们希望支持代码生成以加快执行速度。代码生成引擎相当于一个编译器，Catalyst 依赖于 Scala 语言的一个特殊功能——准引号，以简化代码生成。Quasiquotes 允许用 Scala 语言编程构造 AST ，然后在运行时将其提供给 Scala 编译器生成字节码。我们使用 Catalyst 将一个表示 SQL 表达式的树转换为一个表示 Scala 代码的 AST 来计算该表达式，然后编译并运行生成的代码。

以上面的 Add、 Attribute 和 Literal 树节点为例，它允许我们编写如  (x + y) + 1 之类的表达式。如果没有代码生成，则必须通过遍历 Add、 Attribute 和 Literal 节点的树来解释每一行数据中的这类表达式，这将引入大量分支和虚函数调用，从而降低执行速度。通过代码生成，我们可以编写一个函数将特定的表达式树转换为 Scala AST，如下所示:

def compile(node: Node): AST = node match {
  // 常量
  case Literal(value) => q"$value"
	// 属性
  case Attribute(name) => q"row.get($name)"
	// 操作符 ”+“
  case Add(left, right) => q"${compile(left)} + ${compile(right)}"
}
复制代码

以 q 开头的字符串是准引号，尽管看起来像字符串，但在编译时被 Scala 编译器解析，并表示其中代码的 AST。

Quasiquotes 可以将变量或其他 AST 拼接到这些变量中，并使用  $  符号表示。例如，Literal (1)  将成为1的 Scala AST，而 *Attribute (“x”)*将成为 row.get (“x”) 。最后，像 Add (Literal (1) ，Attribute (“x”)  这样的树会成为 Scala 表达式的 AST：1+row.get (“x”) 。

Quasiquotes 会在编译时进行类型检查以确保只有合适的 ASTs 或者字面量能够被替换，这比字符串连接更有用，而且是直接生成 Scala AST 树而不是在运行时运行 Scala 解析器。此外，由于每个节点代码的生成规则不需要知晓其子节点是如何构建的，因此它们是高度可组合的。最后，如果 Catalyst 缺少表达式级别的优化，Scala 编译器会对代码进行进一步的优化。
CodeGenerator.scala。
