Flink总体架构
一个Flink 集群，主要包含以下两个核心组件:
1.JobManager(JM) :负责整个任务的协调工作包括:调度task、触发协调Task做 Checkpoint、协调容错恢复等;
2.TaskManager(TM) :负责执行一个DataFlowGraph 的各个task 以及data streams的buffer 和数据交换。

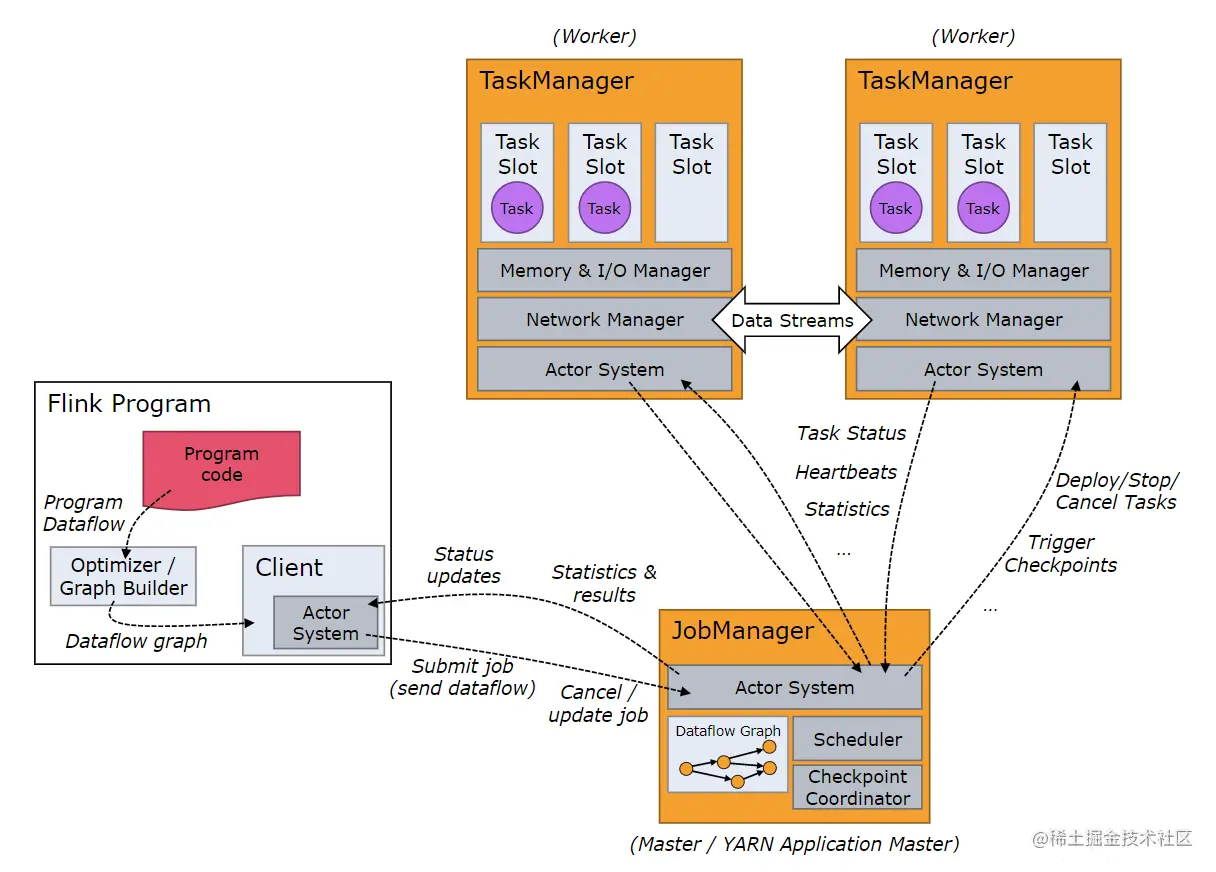

SDK或者业务逻辑先在Flink Program处理，处理后的信息提交给JM，JM处理成可以运行的物理执行图发放给不同的work结点（TM）
JobManager职责
- Dispatcher:接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业;
接收客户端提交的脚本
- JobMaster:管理一个job 的整个生命周期，会向ResourceManager申谓slot，并将task 调度到对应TM上之后会向RM注册;
- ResourceManager:负责slot资源的管理和调度，Task manager拉起之后会向RM注册
Flink作业示例
流式的WordCount示例，从kafka中读取一个实时的数据流，每十秒统计一次单词出现次数，DataStream实现代码如下
DataStream<String> lines = env.addSource(new FlinkKafkaConsumer<>(...));
DataStream<Event>events = lines.map((line)->parse(line));
DataStream<Statistics>stats = events
·keyBy(event->event.id)
·timeWindow(Time.seconds(10))
·apply(new MyWindowAggregationFunction());
stats.addSink(new BucketingSink(path));

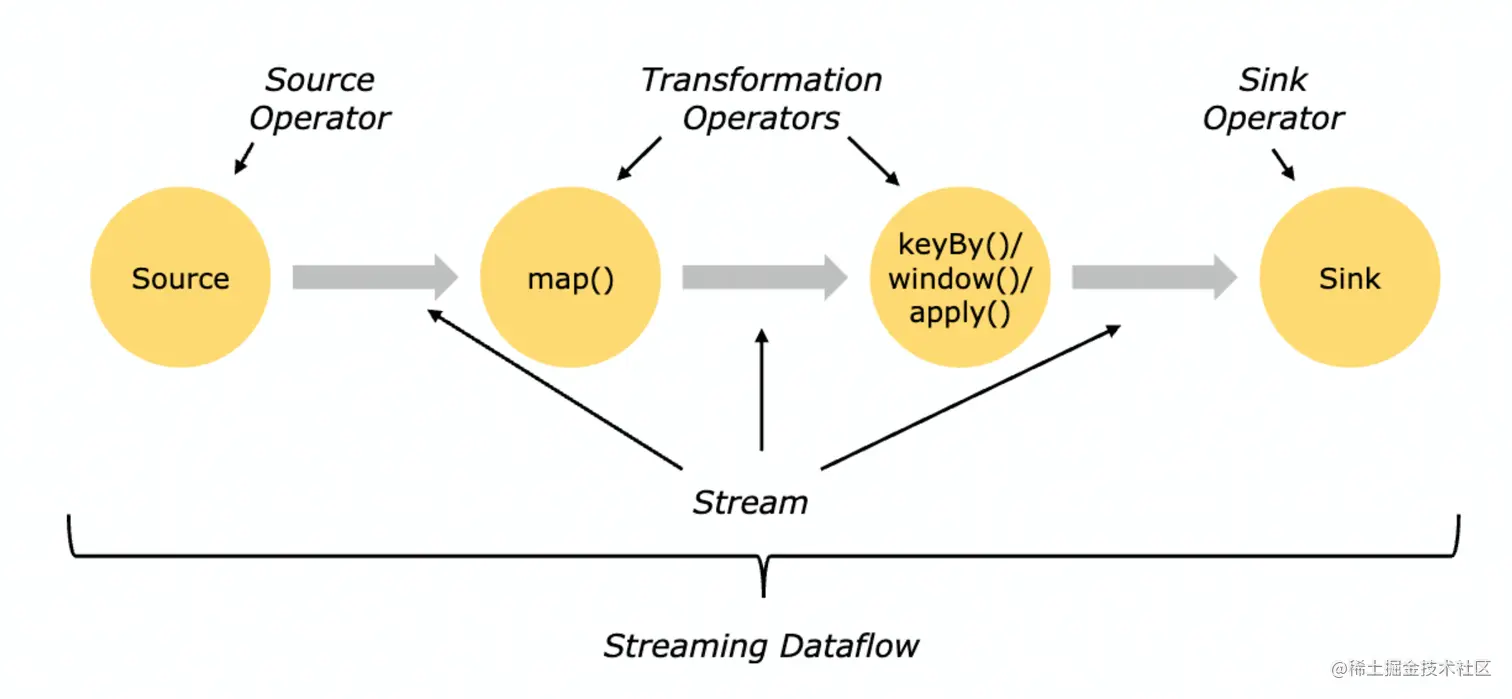

业务逻辑转换为一个Streaming DataFlow Graph
假设作业的sink算子的并发配置为1，其余算子并发为2
紧接着会将上面的Streaming DataFlow Graph转化 Parallel Dataflow(内部叫Execution Graph)

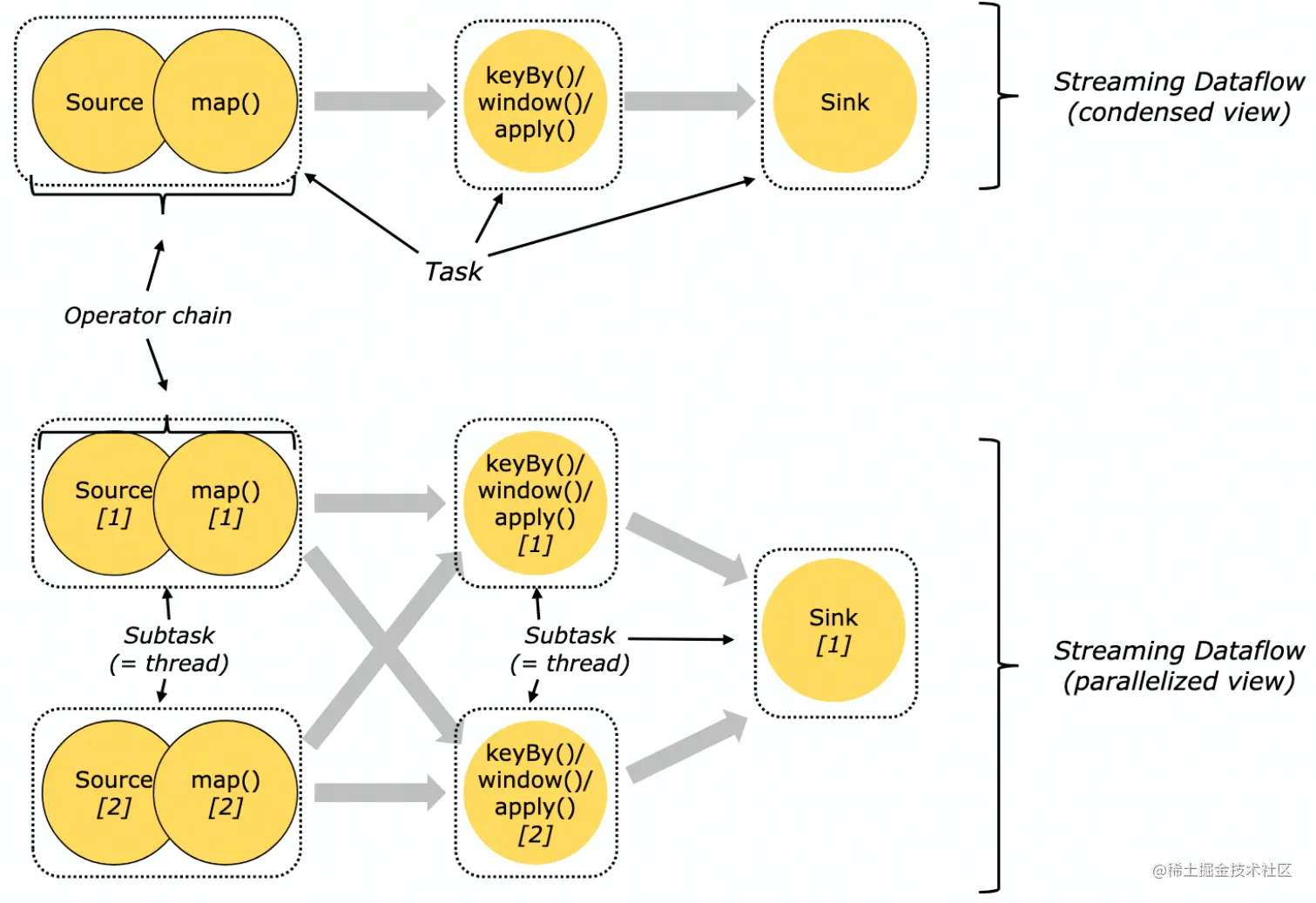

为了更高效地分布式执行，Flink 会尽可能地将不同的operator链接(chain)在一起形成Task。
这样每个Task可以在一个线程中执行，内部叫做OperatorChain，如下图的source 和map 算子可以 Chain在一起。

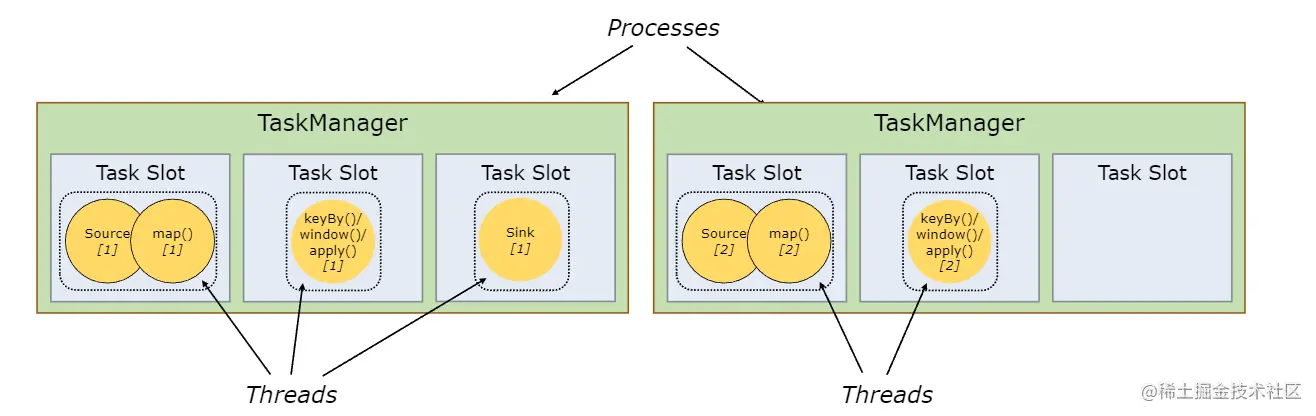

最后将上面的Task调度到具体的TaskManager 中的slot中执行，一个Slot 只能运行同一个task的subTask
Flink如何做到流批一体
为什么可以做到流批一体呢?
1．批式计算是流式计算的特例，Everything is Streams有界数据集(批式数据)也是一种数据流、一种特殊的数据流;
因此，理论上我们是可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。
站在 Flink的角度，Everything is Streams，无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集(批式数据）也是一种数据流。
把批式计算看作特殊的流式计算
因此，不管是有边界的数据集(批式数据)还是无边界数据集，Flink都可以天然地支持，这是 Flink支持流批一体的基础。并且Flink在流批一体上，从上面的API到底层的处理机制都是统一的，是真正意义上的流批一体。
Apache Flink主要从以下几个模块来做流批一体
1.SQL层;
类似关系型的SPA，支持有边界和无边界数据集的处理
- DataStream API层统一，批和流都可以使用 DataStream API来开发;
3.Scheduler层架构统一，支持流批场景
- Failover Recovery层架构统一，支持流批场景;
容错处理是支持批和流一些差异上的支持
- Shuffle Service层架构统一，流批场景选择不同的 Shuffle Service;
流批一体的Scheduler层
\
把逻辑的DAG图转化为物理执行图
Scheduler 主要负责将作业的DAG转化为在分布式环境中可以执行的Task
在1.12之前的Flink版本中，Flink支持以下两种调度模式
| 模式 | 特点 | 场景 |
|---|---|---|
| EAGER | 申请一个作业所需要的全部资源，然后同时调度这个作业的全部Task，所有的Task 之间采取Pipeline的方式进行通信 | Stream作业场景 |
| LAZY | 先调度上游，等待上游产生数据或结束后再调度下游，类似 Spark的 Stage 执行模式。 | Batch作业场景 |
EAGER模式：先拿到全部作业，再去调度全部的Task
LAZY模式：把DAG图分为上游和下游，先调度上游，释放完上游后调度下游
-
EAGER模式
- 某个作业中，A算子和B算子有两个并发，C算子和D算子有四个并发,A和B之间是点对点的连接，B的数据平均分给C，C和D之间通过哈希值传递
- 12个task会一起调度，集群需要有足够的资源
-
LAZY模式
- 最小调度一个task即可，集群有1个slot资源可以运行
-
最新的Flink调度机制
-
-

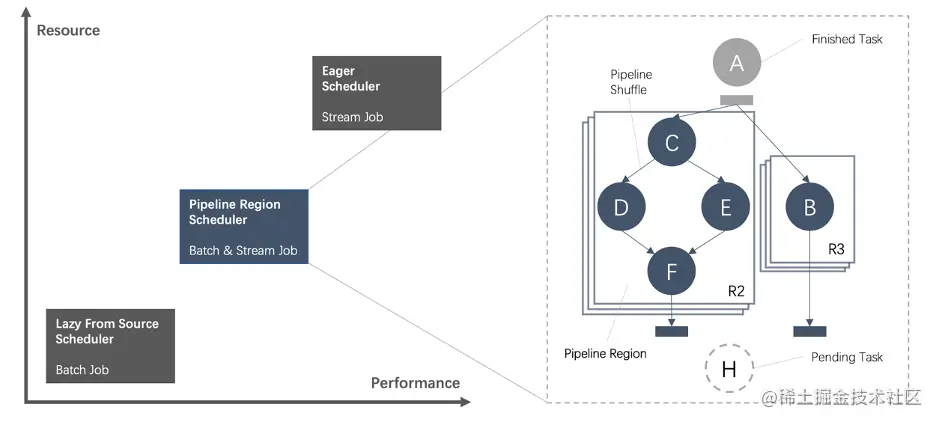

由Pipeline的数据交换方式连接的Task构成为一个 Pipeline Region;
-
本质上，不管是流作业还是批作业,都是按照Pipeline Region粒度来申请资源和调度任务。
-
-
ALL_EDGES_BLOCKING:
-
所有Task之间的数据交换都是BLOCKING 模式;
-
A产生的数据不会立刻给到B，而是先写入磁盘
-
-
分为12pipeline region;
-
-
ALL_EDGES PIPELINED:
- 所有Task之间的数据交换都是PIPELINE模式;
- 分为1个pipeline region;
-
流批一体的Shuffle Service层
Shuffle:在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。
实际上，分布式计算中所有涉及到上下游衔接的过程,都可以理解为 Shuffle。
- 针对不同的分布式计算框架，Shuffle通常有几种不同的实现:
1．基于文件的Pull Based Shuffle，比如Spark 或MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好些;
2．基于 Pipeline的 Push Based Shuffle，比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shuffle数据没有存储下来，如果是batch 任务的话，就需要进行重跑恢复;
- 流和批 Shuffle之间的差异:
-
Shuffle 数据的生命周期:流作业的Shuffle 数据与Task是绑定的，而批作业的Shuffle数据与Task是解耦的;
-
Shuffle 数据存储介质:流作业的生命周期比较短、而且流作业为了实时性，Shuffle通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里;
-
Shuffle 的部署方式:流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency,而批作业则不同。
Flink对于流和批提供两种类型的 Shuffle，虽然 Streaming和 Batch Shuffle在具体的策略上存在一定的差异，但本质上都是为了对数据进行Re-Partition，因此不同的 Shuffle 之间是存在一定的共性的。
所以 Flink的目标是提供一套统一的 Shuffl架构，既可以满足不同 Shuffle在策略上的定制，同时还能避免在共性需求上进行重复开发。
-
在Streaming 和OLAP场景
- 为了性能的需要，通常会使用基于Pipeline的Shuffle模式
-
在Batch 场京
- 一般会选取Blocking的 Shuffle模式
为了统一Flink在 Streaming和 Batch 模式下的Shuffle架构，Flink 实现了一个 Pluggable的 ShuffleService 框架，抽象出一些公共模块。
对于 Shuffle Service,Flink开源社区已经支持:
1.Netty Shuffle Service:既支持pipeline又支持blocking，Flink 默认的shuffle Service策略;
- Remote Shuffle Service:既支持pipeline 又支持blocking,不过对于pipeline模式,走remote反而会性能下降，主要是有用在batch的blocking场景，字节内部是基于CSS实现的 RSS。
总结
- 经过相应的改造和优化之后，Flink在架构设计上，针对DataStream层、调度层、Shuffle、Service层，均完成了对流和批的支持。
- 至此，业务已经可以非常方便地使用Flink解决流和批场景的问题了。
