id译码模块

根据取出的数据译码

`include "defines.v"
module id(
	//from if_id   指令地址输入
	input wire[31:0] inst_i,
	input wire[31:0] inst_addr_i,

	// to regs   寄存器组两个读地址信号
	output reg[4:0] rs1_addr_o,
	output reg[4:0] rs2_addr_o,
	// from regs    来自寄存器组的输入
	input wire[31:0] rs1_data_i,
	input wire[31:0] rs2_data_i,

	//to id_ex    取出的信号，操作数1 操作数2，目的寄存器地址 和寄存器使能，以及指令和地址
	output reg[31:0] inst_o,
	output reg[31:0] inst_addr_o,
	output reg[31:0] op1_o,
	output reg[31:0] op2_o,
	output reg[4:0]  rd_addr_o,
	output reg 		 reg_wen
);


wire[6:0] opcode;
wire[4:0] rd;
wire[2:0] func3;
wire[4:0] rs1;
wire[11:0]imm;

wire[4:0] rs2;
wire[6:0] func7;

//操作码opcode  I型指令
assign opcode = inst_i[6:0];
assign rd = inst_i[11:7];
assign func3 = inst_i[14:12];
assign rs1 = inst_i[19:15];
assign imm = inst_i[31:20];

//根据func3来判断,立即数imm要进行符号位扩展
always@(*)
    //指令和地址一直传递

    inst_o = inst_i;
    inst_addr_i = inst_addr_o;


    case(opcode)
        // I型指令,ADDI的译码过程

        `INST_TYPE_I：begin
            case(func3)
                INST_ADDI : begin
                    //地址
                    rs1_addr_o = rs1;
                    //不需要，则给定0，因为为ADDI立即数指令
                    rs2_addr_o = 5'b0
                    //操作数1来自输入，操作数2为imm立即数，需要进行符号位扩展
                    op1_o = rs1_data_i
                    //扩展为imm的11位扩展至32位总共。
                    op2_o = {{20{imm[11]}},imm}

                    // 使能信号，拉高表示要写,目的寄存器赋值
                    reg_wen = 1'b1;

                    rd_addr_o = rd;


                 end

        default:begin
						rs1_addr_o = 5'b0;
						rs2_addr_o = 5'b0;
						op1_o 	   = 32'b0;
						op2_o      = 32'b0;
						rd_addr_o  = 5'b0;
						reg_wen    = 1'b0;
					end
    endcase


`INST_TYPE_R_M:begin
				case(func3)
					`INST_ADD_SUB:begin
						rs1_addr_o = rs1;
						rs2_addr_o = rs2;
						op1_o 	   = rs1_data_i;
						op2_o      = rs2_data_i;
						rd_addr_o  = rd;
						reg_wen    = 1'b1;
					end
					default:begin
						rs1_addr_o = 5'b0;
						rs2_addr_o = 5'b0;
						op1_o 	   = 32'b0;
						op2_o      = 32'b0;
						rd_addr_o  = 5'b0;
						reg_wen    = 1'b0;
					end
				endcase
			end

		default:begin
						rs1_addr_o = 5'b0;
						rs2_addr_o = 5'b0;
						op1_o 	   = 32'b0;
						op2_o      = 32'b0;
						rd_addr_o  = 5'b0;
						reg_wen    = 1'b0;
			end
		endcase
	end










endmodule

regs寄存器组

module regs(
	input wire clk,
	input wire rst,
	//from id
	input wire[4:0] reg1_raddr_i,
	input wire[4:0] reg2_raddr_i,

	//to id
	output reg[31:0] reg1_rdata_o,
	output reg[31:0] reg2_rdata_o,
		reg_wen

);

reg[31:0] regs[0:31];

always@(*)
    if(rst == 1'b0)
        reg1_rdata_0 <= 32'b0;
    else if(reg1_addi ==5'b0)
        reg1_rdata_0 <= 32'b0;
    else
        reg1_rdata_0 <= regs[reg1_addr_i];

always@(*)
    if(rst == 1'b0)
        reg2_rdata_0 <= 32'b0;
    else if(reg2_addi ==5'b0)
        reg2_rdata_0 <= 32'b0;
    else
        reg2_rdata_0 <= regs[reg2_addr_i];

endmodule

id_ex模块

来自id模块的输出作为输入，打一拍。

	input wire clk,
	input wire rst,
	//from id 指令，地址， 操作数，目的寄存器地址，使能信号，
	input wire[31:0] inst_i,
	input wire[31:0] inst_addr_i,
	input wire[31:0] op1_i,
	input wire[31:0] op2_i,
	input wire[4:0]  rd_addr_i,
	input wire 		 reg_wen_i,
	//to ex
	output wire[31:0] inst_o,
	output wire[31:0] inst_addr_o,
	output wire[31:0] op1_o,
	output wire[31:0] op2_o,
	output wire[4:0]  rd_addr_o,
	output wire 	  reg_wen_o
);

// 使用定义好的模块进行打拍
// 对指令进行打拍为NOP指令
	dff_set #(32) dff1(clk,rst,`INST_NOP,inst_i,inst_o);
// 地址默认给32'b0
	dff_set #(32) dff2(clk,rst,32'b0,inst_addr_i,inst_addr_o);
// op1 op2 均为32'b0
	dff_set #(32) dff3(clk,rst,32'b0,op1_i,op1_o);

	dff_set #(32) dff4(clk,rst,32'b0,op2_i,op2_o);
// 寄存器地址5位
	dff_set #(5) dff5(clk,rst,5'b0,rd_addr_i,rd_addr_o);

	dff_set #(1) dff6(clk,rst,1'b0,reg_wen_i,reg_wen_o);

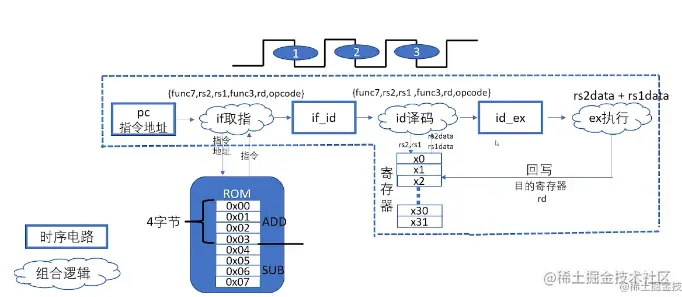

复盘：

取指过程：

ROM中已经在地址区存好了指令，现在从ROM中根据指令地址取出指令。需要ROM的模块，做生成指令操作。需要PC_reg模块，生成指令地址，连续的指令地址，方便对ROM进行取指令操作。 ifetch取值模块收到PC_reg的指令地址，将指令地址给ROM，通过ROM确定指令。

pc_reg生成连续的ROM指令地址，占四个地址空间32位。

ifetch模块取出指令，通过if_id模块进行打拍，if模块借助于模块复用的dff_set模块进行模块复用，因为打拍是指令和地址需要复位，所以这里使用了提供指令参数化的defines模块，defines模块中将指令进行宏定义，方便其他模块调用。

译码过程：

id模块通过if_id模块取得指令和地址作为输入，根据指令完成了I型指令ADDI指令的译码工作，得到了rs1，rs2，操作数1,2,rd寄存器，使能信号等输出信号。这其中id模块通过rs1，rs2的地址通过regs寄存器组，得到rs1，rs2的data数据，即操作数1，2。

通过id_ex模块进行打拍。
