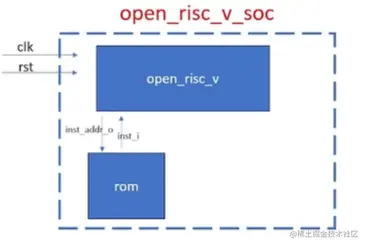

ROM为外设

内核和外设rom

顶层模块，实现模块连接

ROM指令输入，指令地址输出。

通过rom地址单元，取指令。 与外设进行交互

	input  wire 		  clk   		,
	input  wire 		  rst		    ,
	input  wire [31:0]    inst_i		,
	output wire [31:0]    inst_addr_o
);
//pc to if
	wire[31:0] pc_reg_pc_o;

	//if to if_id
	wire[31:0] if_inst_addr_o;
	wire[31:0] if_inst_o;

	// if_id to id
	wire[31:0] if_id_inst_addr_o;
	wire[31:0] if_id_inst_o;

	//ex to regs
	wire[4:0]  ex_rd_addr_o;
	wire[31:0] ex_rd_data_o;
	wire       ex_reg_wen_o;

	//id to regs
	wire[4:0] id_rs1_addr_o;
	wire[4:0] id_rs2_addr_o;

	//id to id_ex
	wire[31:0] id_inst_o;
	wire[31:0] id_inst_addr_o;
	wire[31:0] id_op1_o;
	wire[31:0] id_op2_o;
	wire[4:0]  id_rd_addr_o;
	wire       id_reg_wen;

	//regs to id
	wire[31:0] regs_reg1_rdata_o;
	wire[31:0] regs_reg2_rdata_o;


	//id_ex to ex
	wire[31:0] id_ex_inst_o;
	wire[31:0] id_ex_inst_addr_o;
	wire[31:0] id_ex_op1_o;
	wire[31:0] id_ex_op2_o;
	wire[4:0]  id_ex_rd_addr_o;
	wire       id_ex_reg_wen;








// pc_reg生连续的rom地址空间，rom的取值空间
pc_reg pc_reg_inst(
		.clk	(clk),
		.rst	(rst),
		.pc_o   (pc_reg_pc_o)
	);

	//ifetch 根据pc_reg的地址 和输入的指令， 得到输出的地址和指令。
	ifetch ifetch_inst(
		.pc_addr_i		(pc_reg_pc_o),
		.rom_inst_i		(inst_i),
		.if2rom_addr_o	(inst_addr_o),
		.inst_addr_o	(if_inst_addr_o),
		.inst_o         (if_inst_o)
	);

        // if_id 进行打拍。
	if_id if_id_inst(
		.clk			(clk		      ),
		.rst			(rst),
		.inst_i			(if_inst_o ),
		.inst_addr_i	(if_inst_addr_o   ),
		.inst_addr_o	(if_id_inst_addr_o),
		.inst_o         (if_id_inst_o	  )
	);

        // id译码

	id id_inst(
		.inst_i			(if_id_inst_o),
		.inst_addr_i	(if_id_inst_addr_o),
		.rs1_addr_o		(id_rs1_addr_o),
		.rs2_addr_o		(id_rs2_addr_o),
		.rs1_data_i		(regs_reg1_rdata_o),
		.rs2_data_i		(regs_reg2_rdata_o),
		.inst_o			(id_inst_o),
		.inst_addr_o	(id_inst_addr_o),
		.op1_o			(id_op1_o),
		.op2_o			(id_op2_o),
		.rd_addr_o		(id_rd_addr_o),
		.reg_wen        (id_reg_wen)
		);

        //regs寄存器 通用寄存器组，完成完成对操作数的取值，以及目的寄存器值的写回。

	regs regs_inst(
		.clk			(clk),
		.rst			(rst),
		.reg1_raddr_i	(id_rs1_addr_o),
		.reg2_raddr_i	(id_rs2_addr_o),
		.reg1_rdata_o	(regs_reg1_rdata_o),
		.reg2_rdata_o	(regs_reg2_rdata_o),
		.reg_waddr_i	(ex_rd_addr_o),
		.reg_wdata_i	(ex_rd_data_o),
		.reg_wen        (ex_reg_wen_o)
	);

   // 对译码结果进行打拍
	id_ex id_ex_inst(
		.clk			(clk),
		.rst			(rst),
		.inst_i			(id_inst_o),
		.inst_addr_i	(id_inst_addr_o),
		.op1_i			(id_op1_o),
		.op2_i			(id_op2_o),
		.rd_addr_i		(id_rd_addr_o),
		.reg_wen_i		(id_reg_wen),
		.inst_o			(id_ex_inst_o),
		.inst_addr_o    (id_ex_inst_addr_o),
		.op1_o			(id_ex_op1_o),
		.op2_o			(id_ex_op2_o),
		.rd_addr_o		(id_ex_rd_addr_o),
		.reg_wen_o		(id_ex_reg_wen)
		);
//  // 执行，执行指令操作，根据操作码，fun3 fun7等判断指令类型和指令。进行相应的运算。
	ex ex_inst(
		.inst_i			(id_ex_inst_o),
		.inst_addr_i	(id_ex_inst_addr_o),
		.op1_i			(id_ex_op1_o),
		.op2_i			(id_ex_op2_o),
		.rd_addr_i		(id_ex_rd_addr_o),
		.rd_wen_i		(id_ex_reg_wen),
		.rd_addr_o		(ex_rd_addr_o),
		.rd_data_o		(ex_rd_data_o),
		.rd_wen_o       (ex_reg_wen_o)
	);









endmodule
