通过risc-v访问rom。

	input  wire 		  clk   		,
	input  wire 		  rst
);

	// open_risc_v to rom
	wire[31:0] open_risc_v_inst_addr_o;

	//rom to open_risc_v
	wire[31:0] rom_inst_o;

	open_risc_v open_risc_v_inst(
	.clk  			    (clk  					),
	.rst 				(rst					),
	.inst_i				(rom_inst_o				),
	.inst_addr_o		(open_risc_v_inst_addr_o)
    );


	rom rom_inst(
	.inst_addr_i	(open_risc_v_inst_addr_o),
	.inst_o         (rom_inst_o				)
);


endmodule

进行测试

1 第一条指令

MOV x27,12'd26 : 将寄存器x7填充，立即数38

ADDI x27,x0,imm

000000100110_00000_000_11011_0010011

rs1为0，0010011为操作码I型指令操作码

2 第二条指令

MOV x28，12'd54 :将x28寄存器填充立即数54

ADDI x28,x0,immm

000000110110_00000_000_11011_0010011

3 第三条指令 0110011 为R型指令操作码

ADD X29,X28,x27

0000000_11100_11011_000_rd_0110011

testbench

指令通过txt文件写入。

inst_data_ADD.txt：

00000010011000000000110110010011 00000111100000000000111000010011 00000001110011011000111010110011

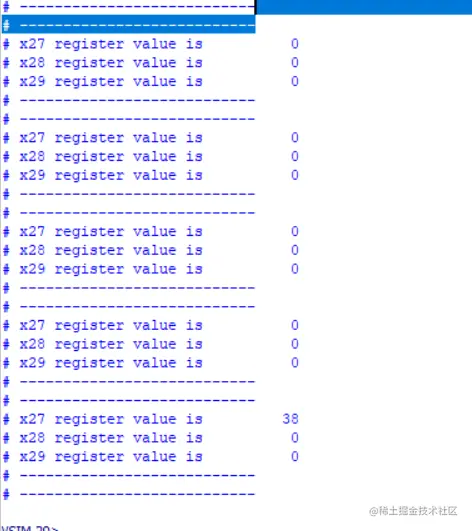

应该去打印x27 x28 x29寄存器的值，去查看。

通过while循环。while（1），

	reg clk;
	reg rst;

        // 延时后生成时钟
	always #10 clk = ~clk;

	initial begin
		clk <= 1'b1;
		rst <= 1'b0;
		#30;  // 延时后取消复位
		rst <= 1'b1;
	end




	//rom 初始值  仿真开始就加入
	initial begin
//系统函数写入。 文件名和写入地址。 写入地址通过例化名. 的形式获取将数据吸入rom_mem中		$readmemb("inst_data_ADD.txt",tb.open_risc_v_soc_inst.rom_inst.rom_mem);
	end

//打印寄存器输出。 第一个为格式，第二个为寄存器变量名regs[27]，regs[28]，regs[29]
	initial begin
		while(1)begin
			@(posedge clk)
			$display("x27 register value is %d",tb.open_risc_v_soc_inst.open_risc_v_inst.regs_inst.regs[27]);
			$display("x28 register value is %d",tb.open_risc_v_soc_inst.open_risc_v_inst.regs_inst.regs[28]);
			$display("x29 register value is %d",tb.open_risc_v_soc_inst.open_risc_v_inst.regs_inst.regs[29]);
                        //分隔线
			$display("---------------------------");
			$display("---------------------------");
		end
	end


        // 例化处理器
	open_risc_v_soc open_risc_v_soc_inst(
		.clk   		(clk),
		.rst 		(rst)
	);



endmodule

verilog中的$display 和$write

$display(p1,p2, …,pn);

$write(p1,p2, …,pn);

这两个函数和系统任务的作用都是用来输出信息，即将参数p2到pn按参数p1给定的格式输出。参数p1通常称为：“格式控制”，参数p2至pn通常称为“输出列表”。

$display自动地在输出后进行换行，$write则不是这样。如果想在一行里输出多个信息，可以使用$write。如：$display(“%d”,10) 和 $display(“%d\n”,10) 效果相同

verilog系统函数 $readmemb和$readmemh

作用：把文本文件中的数据赋值到存储器中。

$readmemb(“File”,MemoryName[, StartAddr[, FinishAddr]]);

$readmemh(“File”,MemoryName[, StartAddr[, FinishAddr]]);

起始地址可以省略。

$readmemb(“File”,MemoryName);\$readmemh(“File”,MemoryName);

$readmemb要求文本中的每个数字是二进制值，而$readmemh要求文本中的每个数字是十六进制值。

modelsim仿真

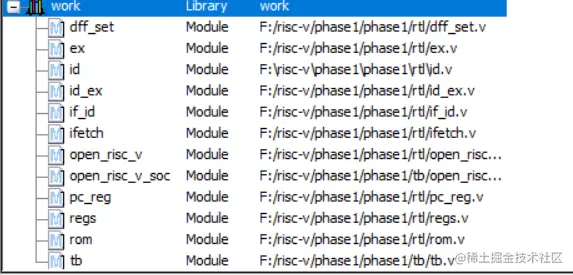

change directory - new library - new project - 导入工程

compel all

宏定义文件，需要包含文件的绝对路径。且/ 分隔符。

双击tb文件，只仿真测试文件即可。

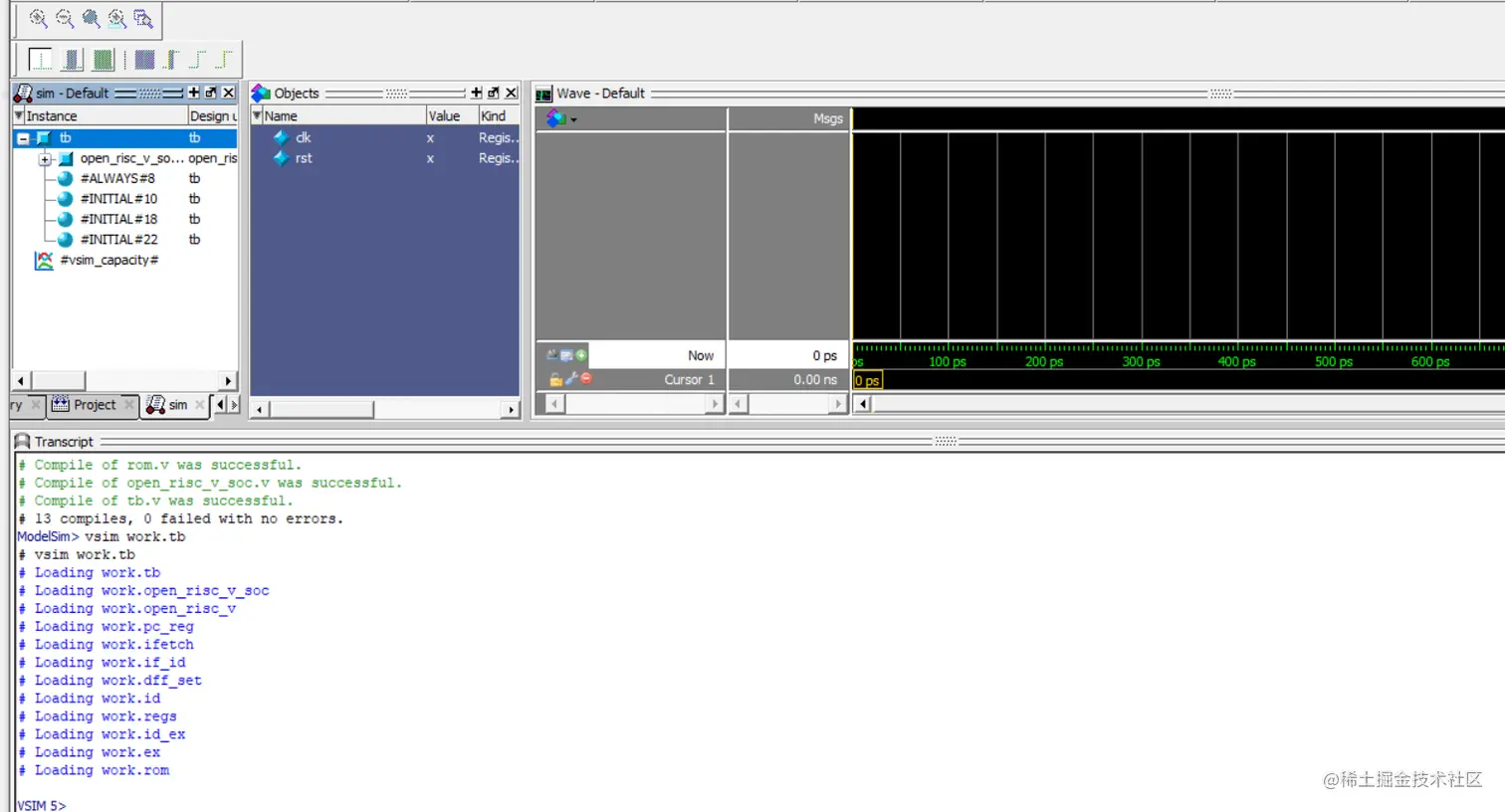

vsim命令行进行仿真

run # 执行仿真（默认执行100ns，-all 执行到结束）

txt文件的读取也要加上路径。

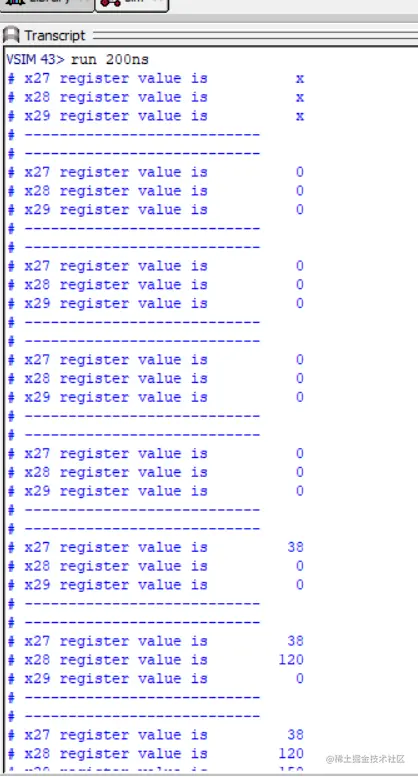

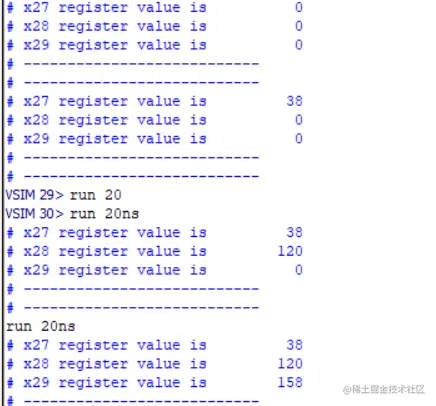

流水线输出，第一条指令完成后，下一个周期第二条指令，也完成了

，再一下个周期完成第三条指令

第一个时钟上升沿开始，第一个周期为不定态，因为未复位，第二个周期开始复位。

第三个周期开始为cpu的第一个周期取指， 依次译码，执行。

即在第五个周期到来时，完成第一条指令。 第一条指令有效耗时，三个周期，第六个周期完成第二条指令，第七个周期完成执行第三条指令

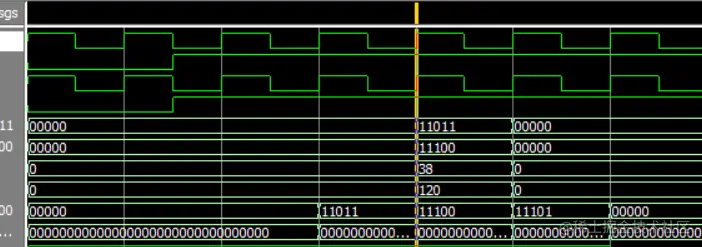

与下图仿真结果完全一致。
