高级外设总线APB

1 低成本

2 低功耗

3 低带宽

4 无流水线

5 所有信号在时钟上升沿有效

6 进行一次数据传输至少需要两个时钟周期

接口定义

读写共用地址总线。

读写数据通道分开。

PCLK：时钟，所有数据传输在上升沿有效

PRESETn：复位

PADDR： APB地址总线，最大宽度32位。

PSELx：选通，APB master会将此信号生成给每个slave，它指示已选择的slave，并且需要进行数据传输的slave都有一个PSELx信号。

PENABLE：使能。当它为高时，表示数据有效。

PWRITE：读写控制，为高表示写操作，为低读操作。

PWDATA：写数据，master通过PWDATA将数据写到slave，该总线最大宽度为32位。

PRDATA:读数据，master通过PRDATA将数据从slave读取回来，该总线最大宽度为32位。

APB用来连接 slave和master。所有的数据传输都是master来控制，slave来回应。

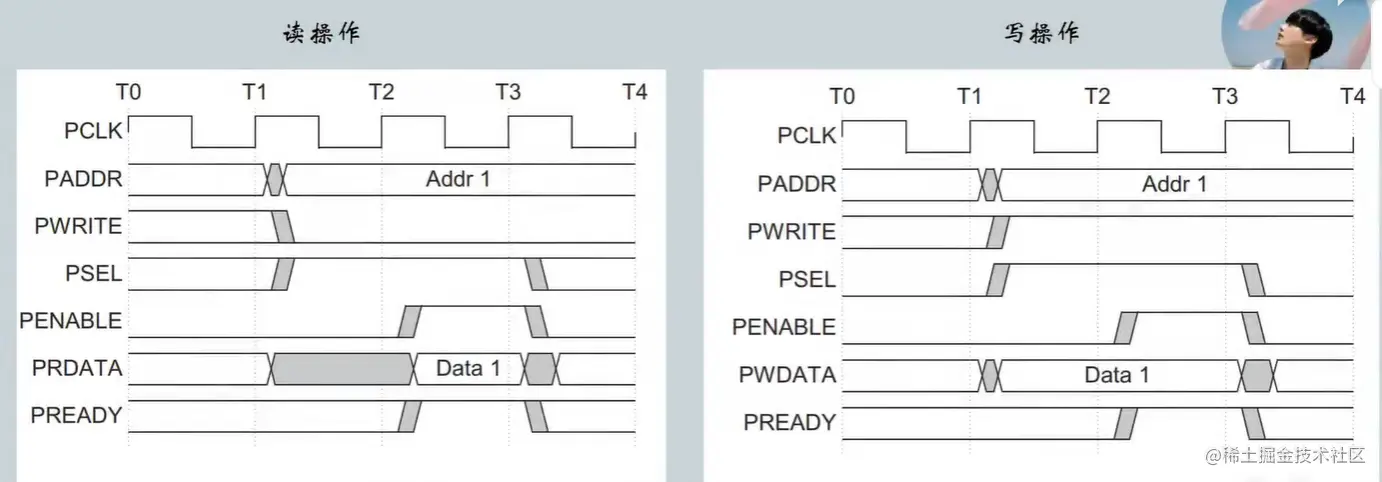

读操作： T1时刻，PWRITE拉低，表示读操作。PSEL拉高表示从机被选中。T1至T2 enable为低，数据无效。下一个周期enable拉高。此时数据才有效。

写操作：T1时刻PWRITE拉高，表示写操作。enable有效。数据才有效。

综上，数据读写都需要两个周期。

第一个周期，PSEL为高，PENABLE为低，这时做data的传输准备工作。包括准备数据，地址，读写控制。

第二个周期，PSEL和PENABLE同时为高，进行data的传输。
