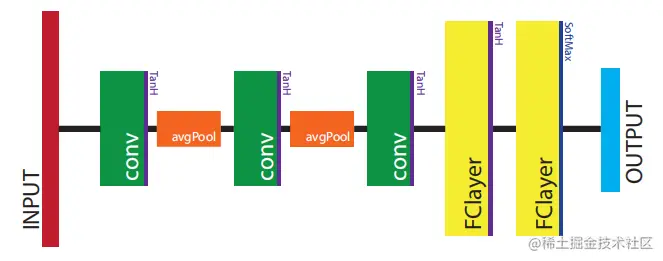

3个卷积两个平均池化层两个全连接层 -- 7层网络

卷积模块

在并行度，速度和资源占用进行权衡，更高并行意味着功耗更大，硬件资源占用更多，但可以提升速度。

2D filter

在卷积的过程中，过滤器与数据在channel方向分别卷积，之后将卷积后的数值相加。

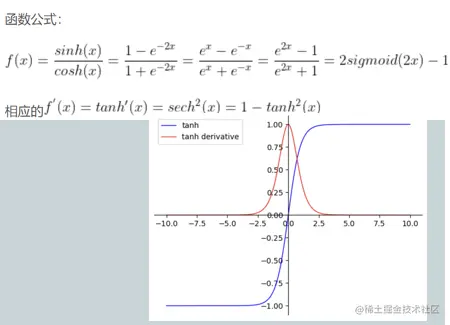

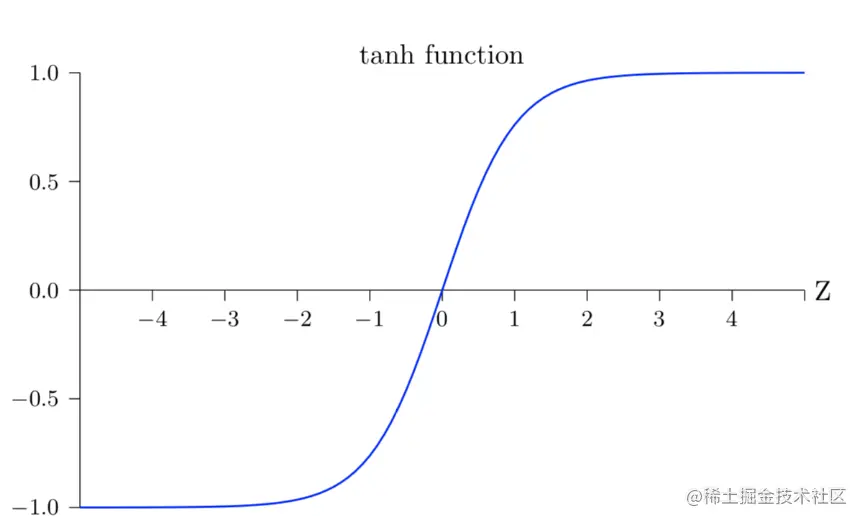

TauH Activation

双曲正切函数，等于双曲余弦除双曲正弦。

tanh相比sigmoid收敛更快

红线为其导数，优点是：

1 函数输出以（0,0）为中值。

2 收敛速度比sigmoid更快

softmax Activation

LeNet-5 网络的最后一层是softmax激活层，输入为全连接层的10个值，然后输出最终的分类结果。

Average Pooling

平均池化层，该网络具有两层平均池化层，作用是下采样卷积层输出，在减小数据量的同时，尽可能保存提取的特征。

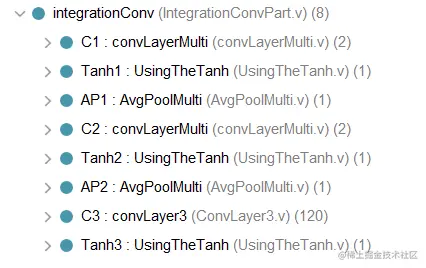

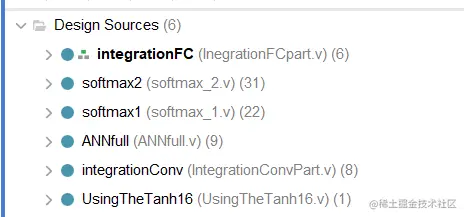

Integrating Network

将所有的模块连接到一起，然后调通控制通路和数据通路。

Emulation 验证思路

1 用python/C++ 实现与模块相同功能的函数

2 为硬件模块和软件函数搭建对应的tsetbench ，记录输出结果

3 对比两套输出数据是否一致，并随机抽取样本进行转换验证

4 若发现错误，debug，修改代码逻辑

1 卷积层设计

卷积激活函数池化卷积激活函数池化卷积激活函数

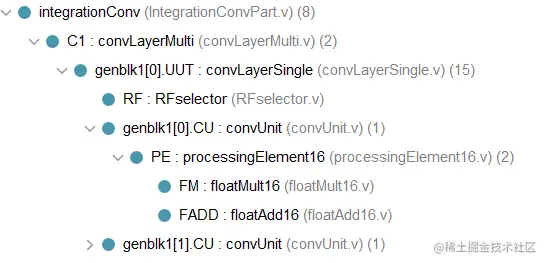

1 block diagram

将复杂模块分为多个子模块

自顶向下构成

multi filter layer

一个卷积层，有多个filter，也称为卷积核，image输入到不同的filter，得到包含不同特征的feature map。

image 32x32 x16 = 16384 所以输入位宽为16384

filters：的位宽为2400bit位

filters：5x5x6 x16

5x5卷积核，6个，位宽为16

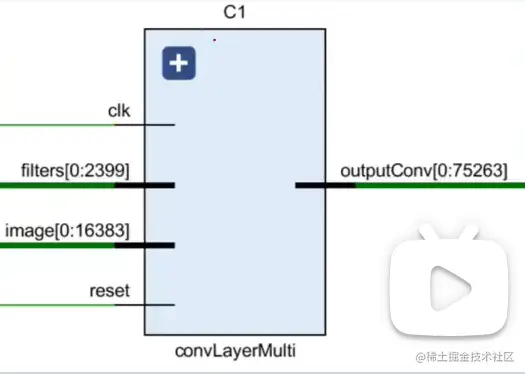

convLayerMulti：

输入信号 clk reset filters image

输出为feature map 28x28x16

不考虑padding时候，输出为输入图片尺寸 - 卷积核尺寸除以卷积核的步长S。最后加1。

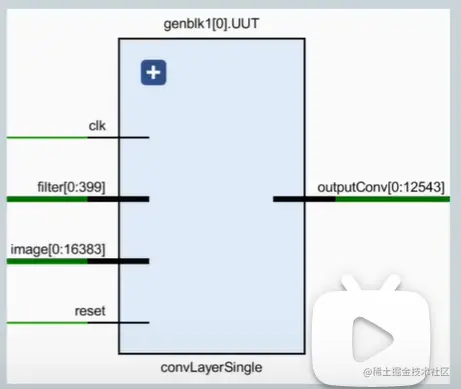

single filter layer

单个filter，输入inmage，输出filter。

由RFslector 和 CU conv unit组成。

filters： 400位宽。5x5x16 单个filter

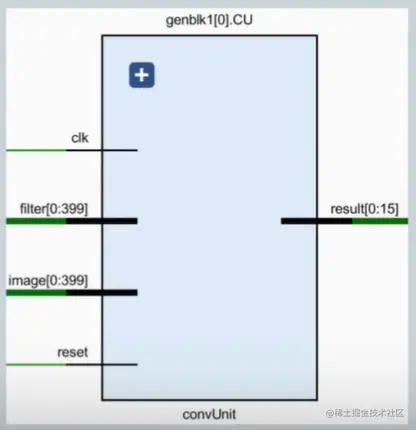

CU convolution Unit

每个卷积核的图像窗口与输入图像进行卷积，得到特征图。

image为400 位宽。和filter大小一致。

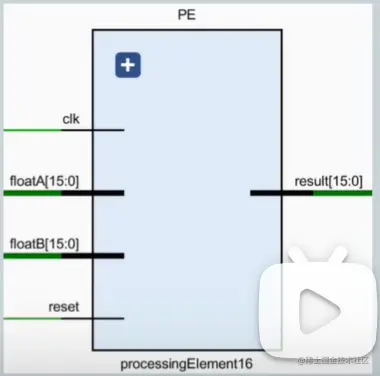

processing element

CU由 PE组成。

PE为处理模块，卷积所进行的具体操作为点乘，本质是乘法和加法。输入为float类型。硬件实现是定点数。

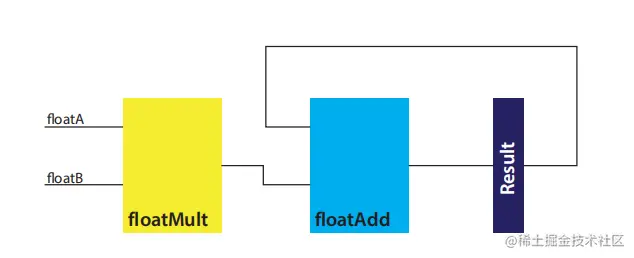

PE 功能解析

floatMult16：执行两个半精度浮点数的乘法

floatAdd16：执行两个半精度浮点数的加法

半精度浮点数FP16：

符号 1bit。指数位5位。小数位10位。

number = （-1）^s X 1.M X 2^(E-15)

S为符号位，M为小数位，E为指数位。

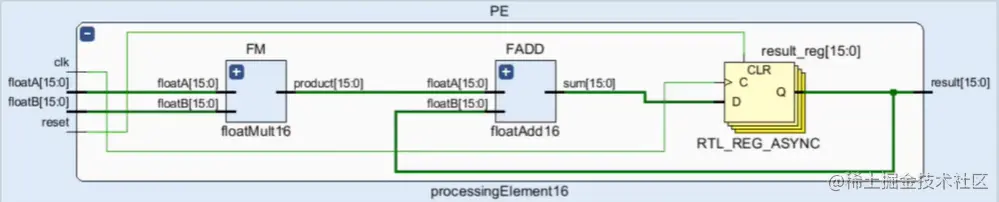

result reg

result reg 作用：

将电路的组合逻辑转为同步时序电路，保证数据的同步。

乘法器和加法器后，加入寄存器，缓存。在下一个结果到来之后，结果更新。


module processingElement16(clk,reset,floatA,floatB,result);

parameter DATA_WIDTH = 16;  //数据位宽

input clk, reset;
input [DATA_WIDTH-1:0] floatA, floatB;
output reg [DATA_WIDTH-1:0] result;

wire [DATA_WIDTH-1:0] multResult;
wire [DATA_WIDTH-1:0] addResult;

floatMult16 FM (floatA,floatB,multResult); // 计算乘法结果
floatAdd16 FADD (multResult,result,addResult);  //将乘法结果累加

always @ (posedge clk or posedge reset) begin
	if (reset == 1'b1) begin
		result = 0;
	end else begin
		result = addResult;
	end
end

endmodule

CU功能解析

Conv Unit：

窗口，卷积核filter和输入image计算。

一个窗口卷积出一个计算结果，convUnit作用是循环使用PE完成一个窗口的卷积计算，并输出最终结果。

循环使用PE减小硬件资源占用。

两个5x5矩阵相乘：

计算周期为：

1（复位） + 25（计算） +1（输出）

25次乘法和加法运算。

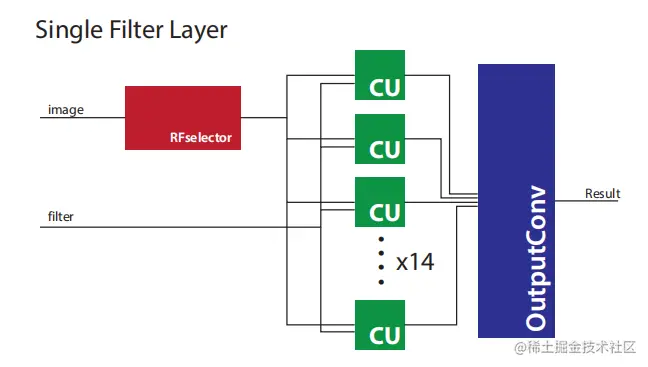

single filter layer 功能解析

由RFselector 和 CU组成。

执行一个filter与完整的image的卷积操作。

输出feature map。

RFselector：作用是对已经展开的一维image tensor进行数据重排，再对应分发给n个（横向卷积并行度）CU进行窗口卷积。

缩小为5x5 image，如2x2的窗口。

需要进行数据窗口生成。

multi filter layer 功能解析

执行多个filter 与完整image的卷积操作，输出多个feature map。

计算并行度由例化的single filter layer个数决定。此处为两个。

顶层接口信号：

输出位宽为 28x28 x6x16 = 75264 bit

每次执行两个filter与image的卷积。分三次执行完。

float 16

float 16又称半精度用16个比特也就是2个字节表示一个数。

其中1位符号位， 5位指数位， 10位小数位。

a 符号位： 1代表负数， 0代表正数。

b 指数部分，5个比特位，全0和全1有特殊用途，所以是00001~11110，也就是1到30，减去偏置15，指数部分最终范围为-14 ~15.

c 小数部分， 10个比特位，范围为（0~1023）/1024.
