FPGA的基本结构
FPGA是可编程逻辑单元：
1 可编程IO单元
2 可编程逻辑单元：LUT和寄存器。通过LUT实现组合逻辑
3 丰富的布线资源：包括专用布线资源，长线资源，短线资源
4 嵌入式块RAM： 可以配置为单端口RAM，双端口RAM，fifo等
5 底层嵌入式功能单元：DSP PLL等
6 内嵌专用硬核：通用性较弱的硬核
通信协议
1 UART
异步半双工，RS232中最常用的是 八个数据位，无奇偶校验，一个停止位。
异步是指： 发送方发出数据后，不等待接受方发回响应，接着发送下个数据包的通讯方式。
接口信号有TX和RX，TX用于发送数据，RX用于接收数据。数据传输前，发送端和接收端都要设置一样的波特率。传输时，发送端先发出一个0表示起始位，后面跟着数据位，数据位的最后有一个奇偶校验位，最后有高电平的停止位（可以是1/1.5/2位），空闲位是1，表示没有数据传输。
2 SPI 四线
同步全双工
是一个主设备对应多个从设备。接口有CS（片选信号，用来选定通信的从设备. MOSI主输出从输入 MISO主输入从输出 SCLK时钟 cs片选信号
3 IIC：
同步半双工
只有一个时钟线SCL和一个数据线SDA。
比如A给B发数据，二者的时钟线和数据线要对应接好，最开始时钟线和数据线上的电平都是高电平，然后A发送端先把数据线拉低，等到数据线变成低电平后，再把SCL拉低（这两个动作构成了通信的起始信号），之后数据线SDA就可以发送数据了，同时时钟线发送脉冲，并且时钟线会在上升沿对数据线进行采样，
所以数据线必须在时钟线是高电平时保持有效，在低电平时发送下一个数据。
DMA
DMA(Direct Memory Access，直接存储器访问)
在实现DMA传输时，不需要通过CPU调度，是由DMA直接控制总线。是一种快速传送数据的机制。
即DMA传输前，CPU要把总线控制权交给DMA控制器，而在结束DMA传输后，DMA控制器应立即把总线控制权再交回给CPU。
-
请求：CPU对DMA控制器初始化，并向I/O接口发出操作命令，I/O接口提出DMA请求。
-
响应：DMA控制器对DMA请求判别优先级及屏蔽，向总线裁决逻辑提出总线请求。当CPU执行完当前总线周期即可释放总线控制权。此时，总线裁决逻辑输出总线应答，表示DMA已经响应，通过DMA控制器通知I/O接口开始DMA传输。
-
传输：DMA控制器获得总线控制权后，CPU即刻挂起或只执行内部操作，由DMA控制器输出读写命令，直接控制RAM与I/O接口进行DMA传输。
在DMA控制器的控制下，在存储器和外部设备之间直接进行数据传送，在传送过程中不需要中央处理器的参与。开始时需提供要传送的数据的起始位置和数据长度。
- 结束：当完成规定的成批数据传送后，DMA控制器即释放总线控制权，并向I/O接口发出结束信号。当I/O接口收到结束信号后，一方面停 止I/O设备的工作，另一方面向CPU提出中断请求，使CPU从不介入的状态解脱，并执行一段检查本次DMA传输操作正确性的代码。最后，带着本次操作结果及状态继续执行原来的程序
DMA传输方式无需CPU直接控制传输，通过硬件为RAM与I/O设备开辟一条直接传送数据的通路，使CPU的效率大为提高。
流水线
单指令周期处理器：
一条CPU指令的执行，由FDE三步组成。这个执行过程，至少需花费一个时钟周期。因为在取指令的时候，我们需要通过时钟周期的信号，来决定计数器的自增。
一个时钟周期可执行一条指令，CPI=1，看着就比执行一条指令要多个时钟周期性能好。这就是单指令周期处理器（Single Cycle Processor）：一个时钟周期内，处理器正好能处理一条指令。
虽然CPI能够保持在1，但时钟频率却没法太高。太高，有些复杂指令没法在一个时钟周期内完成。在下个时钟周期到来，开始执行下条指令时，前一条指令执行结果可能还没写入寄存器。下一条指令读取的数据就不准确了。
无论是Intel CPU or ARM CPU，都不是单指令周期处理器，而是采用一种叫作指令流水线（Instruction Pipeline）的技术。
现代处理器的流水线设计
指令执行过程会拆分成“取指令、译码、执行”三步。
还包含从寄存器或内存读数据，通过ALU运算，把结果写回寄存器或内存。
CPU的指令执行过程，其实也是由各电路模块组成：
-
取指令时，需要译码器，把数据从内存取出来，写入寄存器
-
指令译码时，需要另外一个译码器，把指令解析成对应控制信号、内存地址和数据
-
指令执行时，需要一个完成计算工作的ALU。这些都是一个一个独立的组合逻辑电路，
这就不用把时钟周期设置成整条指令执行的时间，而是拆分成完成这样的一个一个小步骤需要的时间。
同时，每一个阶段的电路在完成对应的任务之后，也不需要等待整个指令执行完成，而是可以直接执行下一条指令的对应阶段。
这样的协作模式，就是指令流水线。这里每个独立步骤，称为流水线阶段或流水线级（Pipeline Stage）。
把一个指令拆分成“取指令-指令译码-执行指令”三部分，那这就是一个三级流水线。
进一步把“执行指令”拆分成“ALU计算（指令执行）-内存访问-数据写回”，就变成一个五级流水线。

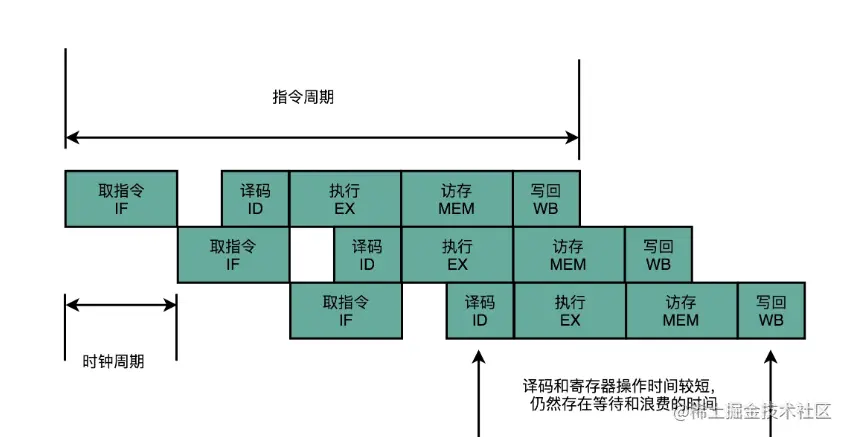

五级流水线：同一时钟周期里，同时运行五条指令的不同阶段。这时，虽然执行一条指令的时钟周期变成5，但可提高CPU的主频。
无需确保最复杂那条指令在时钟周期里执行完成，只要保障一个最复杂的流水线级操作，在一个时钟周期内完成即可。
若某一操作步骤时间太长，可考虑把该步骤拆分成更多步骤，让所有步骤需执行时间尽量差不多长。这就可解决在单指令周期处理器中遇到的，性能瓶颈来自最复杂的指令的问题。
像ARM或IntelCPU，流水线级数都已到14级。
虽然不能通过流水线，减少单条指令执行的“延时”指标，但通过同时在执行多条指令的不同阶段，提升了CPU的“吞吐率”。
低功耗
功耗主要分为三部分，分别是浪涌功耗、静态功耗和动态功耗。 在进行IC设计时一般不需要关注浪涌功耗。
功耗的组成：
动态功耗有switching power翻转功耗（充放电电容引起的。和负载电容、电压、01翻转的频率、时钟频率有关）、short circuit power短路功耗（瞬时的短路引起的，比如说反相器，输入信号翻转时，中间会有很短的时间PMOS和NMOS同时导通，形成短路电流。和电压、MOS管的阈值电压、01翻转的频率有关）；
动态功耗是指由于逻辑转换所产生的功耗。
静态功耗是因为漏电流引起的，亚阈值状态下MOS管的漏电流。栅极漏电流（因为工艺方面，栅极不是完全绝缘的，从栅极到衬底有一部分漏电流
各部分功耗的降低方法：
动态功耗：
翻转功耗------降低电压、降低01翻转的频率、降低时钟频率、减小负载电容
短路功耗------降低电压、降低01翻转的频率、降低时钟频率、选用阈值电压更大的MOS管。
动态功耗：
动态功耗是指由于逻辑转换所产生的功耗。
1 合理规划芯片的工作模式，通过功耗管理模块控制芯片各模块的Clock，Reset信号起到控制功耗的目的。
2 门控时钟，有效降低动态功耗
在数据无效时,将寄存器时钟关闭的技术
3 多电压供电：通过控制模块的电压降低功耗
动态功耗与供电电压成正比，因此降低供电电压可以有效的降低功耗。
4 多阈值电压：对性能要求较高的电路使用低阈值电压单元，对功耗要求较高的电路使用高阈值电压单元。
5 寄存器传输级降低功耗技术：优化代码来实现。如选择合适的编码：格雷码。
数字ic设计流程
制定设计需求
要进行系统级设计，
就要进行前端设计Synopsys 的VCS--对RTL做功能仿真，Cadence--逻辑综合，RTL代码转化成门级电路，Design Compiler生成网表文件。--STA静态时序分析，套用一些时序模型来针对电路分析有没有时序为例--
就把网表文件给后端
后端最终会生成GDSII格式的文件，就可以找工厂流片了，流片回来的demo要再做测试。
逻辑综合的流程
逻辑综合是将RTL电路转换成基于具体工艺库的门级网表。
1. 转译：把电路转换成EDA内部数据库，这个数据库跟工艺库是独立无关的；
2. 优化：根据工作频率、面积、功耗来对电路进行优化，进而推断出满足设计指标要求的门级网表
3. 映射：将门级网表映射到晶圆厂给定的工艺库上，最终形成该工艺库对应的门级网表。
工作频率 面积 功耗来进行优化
DC逻辑综合的流程：
1 预综合过程：启动DC -> 设置各种库文件(link_library, target library, symbol library) -> 创建启动脚本文件 -> 读入设计文件(analyze, elaborate, read_file) -> DC中的设计对象 -> 各种模块划分 -> Verilog的编码
2 施加设计约束：设计环境约束
3 设置时序约束
-
设计综合
-
后综合
