1 三极管 BJT

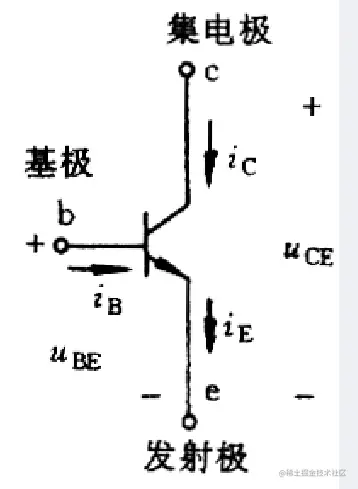

三极管有三个极：集电极、发射极和基极。对应有三种接法：共集电极、共发射极和共基极。
比如说共发射极，就是输入和输出回路共用了发射极。
2 MOSFET
MOS (Mental-Oxide-Semiconductor)就是金属氧化物半导体，是它最初的制作材料，不过现在已经不用金属氧化物了，改用多晶硅了。FET (Field-Effect-Transistor)指的是场效应管。
MOS管有4个极：栅极、源极、漏极、体极。根据沟道类型分为NMOS和PMOS。
BJT和MOS区别：
-
BJT是电流驱动型的，功耗大，传输延迟小，基极电流限制了它的集成度没法很高。
-
MOS管是电压驱动型的，功耗小，输入阻抗大，输出阻抗小，栅极几乎没有电流，因此集成度高。
3 CMOS
下拉网络里，输入驱动NMOS的栅极，上拉网络里，输入驱动PMOS的栅极。
TP和TN总是一管导通而另一管截止，流过TP和TN的静态电流极小（纳安数量级），因而CMOS反相器的静态功耗极小，这是CMOS电路最突出的优点之一。
锁存器和触发器

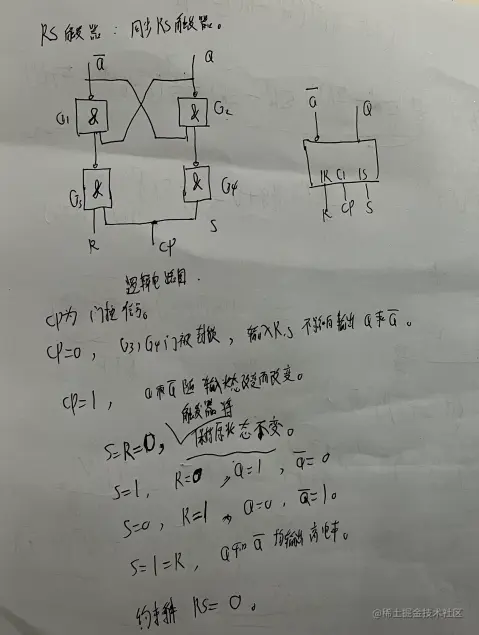

同步RS触发器：
基本的RS锁存器是当S=1&R=0时，输出Q=1；S=0&R=1时，输出Q=0；R=S=0时状态保持；但是不能同时给R=S=1，输出Q和~Q同时置1之后会不确定。

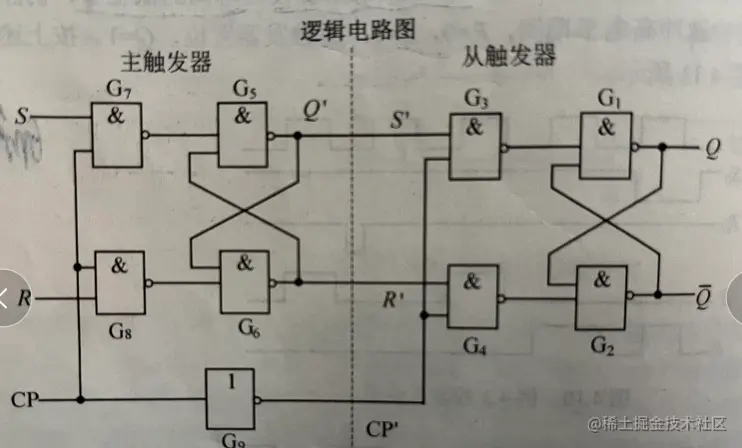

主从RS触发器：解决了同步RS触发器在cp=1期间，输出状态随着输入信号的改变而多次翻转的问题。

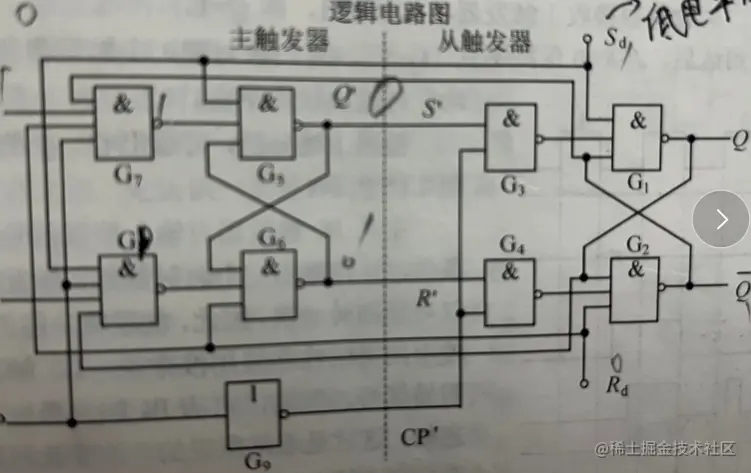

JK触发器：JK触发器是主从RS触发器加了反馈，解决了RS触发器不允许R=S=1的约束。
设法 使电路能够自动满足RS=0的约束条件。

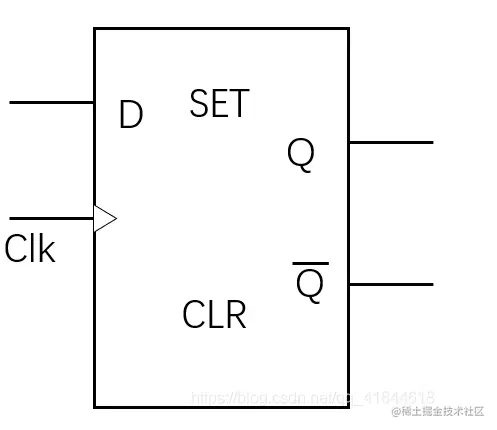

D触发器： JK触发器+一个反相器 。 时钟沿触发
逻辑符号：
T触发器：JK触发器的J=K=T。
触发器和锁存器的区别：触发器是边沿触发，锁存器是电平触发。锁存器在不锁存数据时，输出会随输入变化，但一旦锁存数据，输出不受输入影响。
最大项和最小项

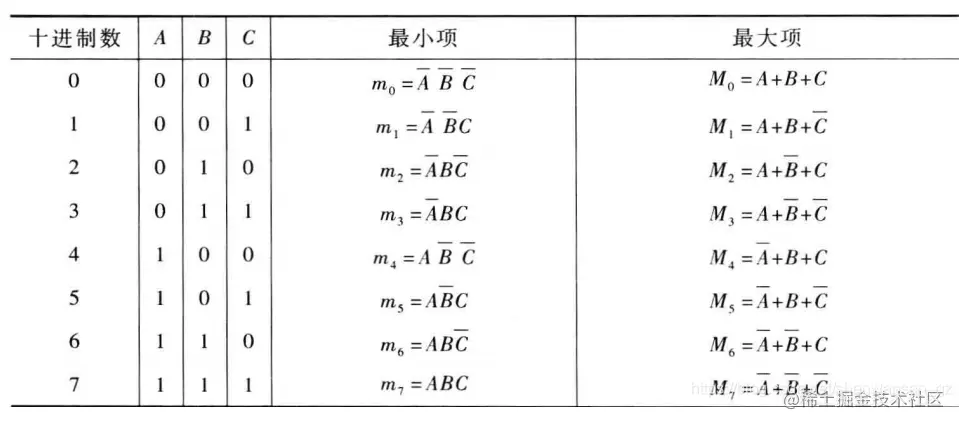

最小项：n个变量的逻辑乘，即与形式，每个变量以原变量或者反变量的形式出现一次。
n个变量共有2^n个最小项。用m表示，如ABC，表示为m0。
最大项：n个变量的逻辑和，即或形式，每个变量以原变量或者反变量的形式出现一次。
n个变量共有2^n个最大项。用M表示，如A+B+C，表示为M0。
全部最小项之和恒等于1；全部最大项之积恒等于0。
任意两个最小项之积等于0；任意两个最大项之和等于1。

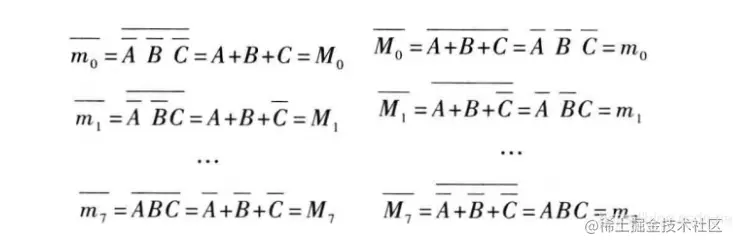

最小项的反是最大项，最大项的反是最小项。
根据反演律：
加法器的使用和类别：

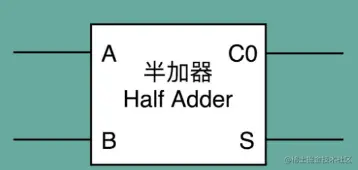

半加器： 一位的加法器
co是进位，s是加数和被加数的和。

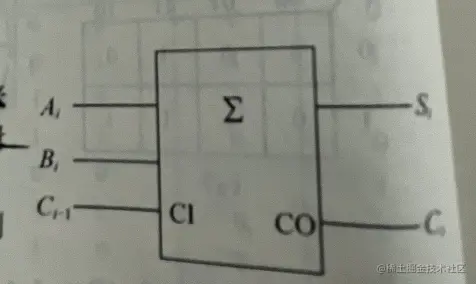

全加器： 实现全加运算的逻辑电路。
Ci-1：为相邻低位的进位。
CI为相邻高位的进位。 S为本位和
多位二进制加法器
串行进位二进制加法器：
全加器的个数等于相加数的位数，高位的运算必须等低位运算结束，送来进位信号后才能进行。电路简单，连接方便，缺点是速度低。
超前进位并行加法器
74LS283 四位二进制超前进位加法器
进位信号不再逐级传递，而采用超前进位技术。
SRAM的结构和基本原理
SRAM的结构 主要是一个Memory的array阵列，里面是具体存放的数据；通过control模块来控制读写操作，
控制模块有CS片选端，WE（Write Enable）和OE（Output Enable）；还有row decoder和column decoder，功能类似是一个N输入的选择器，用来选择具体哪一行和哪一列；还有一般会有个FIFO，来作为写memory时候的缓冲；
SRAM的读写操作 1）读数据：首先通过地址总线来传地址，送到整个SRAM的Addr 输入引脚；
之后用CS具体选到某一个SRAM里，把地址送到row decorder和column decoder里；
然后使能OE来知道是要读出数据；之后decorder定位到的地址里的数据读出来，从Dout送到数据总线。
（2）写数据：通过地址总线传地址，送到Addr输入引脚；并且数据总线把数据传到Data in引脚；然后CS片选选到某一个SRAM，使能WE，并且通过送到decorder的地址来定位到要写数据的具体某一行某一列，然后把数据写进去。
SRAM和DRAM：
都是可擦除的，也就是掉电数据会消失的。SRAM主要用在CPU cache里，因为它的访问速度很快，但它存储量不大；DRAM一般用在主Memory里，需要周期性地刷新。靠电容来存储。
DRAM（Dynamic Random Access Memory，动态随机存储器）使用电容存储，需要每隔一段时间刷新。
SRAM（Static Random Access Memory，静态随机存储器）
SDRAM：（Synchronous Dynamic Random Access Memory，同步动态随机存取存储器 ，为DRAM的一种，，同步是指Memory工作需要同步时钟，动态是指存储阵列需要不断的刷新来保证数据不丢失；；随机是指数据不是线性依次存储，而是由指定地址进行数据读写。
DDR SDRAM（Double Data Rate SDRAM）：为双信道同步动态随机存取内存，是新一代的SDRAM技术。DDR内存芯片的数据预取宽度（Prefetch）为2 bit（SDRAM的两倍）。
DDR2 SDRAM（Double Data Rate Two SDRAM）：为双信道两次同步动态随机存取内存。DDR2内存Prefetch又再度提升至4 bit（DDR的两倍）
DDR3 SDRAM（Double Data Rate Three SDRAM）：为双信道三次同步动态随机存取内存。DDR3内存Prefetch提升至8 bit，即每次会存取8 bits为一组的数据
竞争与冒险
由于向相反方向变化的输入信号经过不同的路径，有不同的延时，导致到达某个门的时间不一致，叫竞争
由于竞争现象所引起的电路输出产生了毛刺，就叫冒险。
如何判断是否存在竞争与冒险
（1）通过布尔表达式来判断：如果布尔表达式中有相反的信号，比如Y=A·B+A_not·C，当B和C都为1的时候，如果A的值跳转，就会发生竞争，进而在跳转的过渡时间段可能会产生毛刺，也就是冒险。
（2）通过卡诺图来判断：如果有相切的框，就可能会有竞争冒险。
竞争与冒险的解决方法
1 加滤波电容，消除毛刺的影响：在门电路的输出端引入滤波电容，来滤掉毛刺
2 加选通信号，避开毛刺
3 增加冗余项，消除逻辑冒险。
4 改用时序逻辑，用D-FF打一拍，
5 转换成格雷码再输入，因为格雷码每次只有1bit变化
冗余项消去逻辑冒险
改用格雷码输入，格雷码只有一位变化
门电路输出加滤波电容，消除毛刺
改用时序逻辑，用D触发器打一拍
冒险的分类：根据冒险的产生原因分为逻辑冒险和功能冒险：逻辑冒险是指因为电路中一个输入信号发生变化产生的冒险，
；功能冒险指因为两个或者多个信号同时发生变化，但到达门的输入端有时间差而产生了毛刺，叫功能冒险。
