当前已有的控件只有两种，一种是文字控件，还有一种是图片控件，其中比较难实现的是文字控件，因为想要实现和 PPT 或者 draw.io 那样子的样子话，就需要好好分析该如何实现。同时，除了控件创建之外，我们还要给控件添加相关的键盘输入事件，让其可以被复制。还需要对控件进行埋点操作，为了能够支持撤销恢复操作，所以其实最难的不是控件的实现，而是其与其他内容的联动。

之后还会新增更多的可添加控件，比如 Uml 图，几何图形，等等，现在没什么时间......只能先实现比较常用的两种......

文字控件

文字控件就是和 PPT 与 Draw.io 中的文字控件相同，能够支持多行输入，字体的基本变换等功能的文字输入框的添加。这个看着好像挺简单的，但是实际分析了 PPT 的实现的之后，才会发现还是比较麻烦的，下面就慢慢分析一下，我们需要完成的内容有哪一些。

内容分析

1. 文字输入不能是一个简单的单行的input，得是一个textarea输入。

2. 选中时不可输入，双击后才可以输入。

   这就造成，选中的时候不能显示textarea，只有在双击空间后，将元素替换为textarea元素

3. 文字需要支持自动换行操作。

   因为需要自动换行且一开始只能显示一行的textarea，所以我们就需要自己控制textarea显示的行数，而且之后还会改变 textarea 的长宽，所以就需要重新计算textarea的行数，这就是其中的一个难点。

4. 文字内容可以修改样式。

上面这四点就是我们在实现文字控件时，需要完成的内容。

其中比较麻烦的就是我们需要自己控制textarea的行数，而不能够去使用textarea自己的row和col了，所以我们需要自己来控制textarea的尺寸。

实现

这里实现的主要内容就是关于textarea的内容，大家可以先去 MDN 上，看一下关于textarea的介绍，这样可以有一个初步的认识。

实现一：选中时不可输入，双击后才可以输入

这里直接看一下我的实现代码

 <div class="presentation-text_textarea" @mousedown="mouseDownEvent" @dblclick.stop="setTextarea">
   <div
     class="show-presentation-text"
     ref="presentationShowText"
     v-show="!showArea"
     :style="textAreaCss"
     v-html="showText"
   ></div>
   <textarea
     ref="presentationTextarea"
     rows="1"
     @keydown="stopPropagation"
     v-show="showArea"
     :style="textAreaCss"
     v-model="props.info.data"
   ></textarea>
 </div>

可以看到，这里我设置了一个同级的div与textarea对应，同时使用showArea来控制显示的是div还是textArea，然后再为其parentNode设置一个dblclick双击事件，通过调用setTextarea回调函数，修改showArea的值，来控制显示。

 const setTextarea = () => {
   showArea.value = true
   presentationTextarea.value.style.height = presentationShowText.value.clientHeight + 'px'
 }

我们在进行切换时，还需要去更新一下textarea的高度，因为我们舍弃了通过rows和cols来设置textarea，所以需要自己来控制

同时为同级div设置v-html来显示textarea中的值，而且它们都会调用同一个动态style，也就是textAreaCss来保证它们的样式相同。这样就可以解决当我们使用resize组件，来拖拽、缩放、旋转时，不会触发textarea的获取焦点事件啦。

实现二：文字需要支持自动换行操作。

其实本身textarea是可以自动换行的，但是这里有一个比较坑的地方，就是我们是无法获取到textarea的行数的，这样就会导致我们无法修改textarea的高度（这里可能大家会奇怪，为什么我们需要修改textarea的高度，这是因为在上一个内容中，我们在文本框失去焦点时，会用一个div替换掉textarea，用于显示，同时我们设置了textarea的初始显示为rows=1）。然后我尝试了很多方法来算出 textarea 的高度，发现都不行，而且也无法监听其自动换行的时机，所以非常的无奈。

但是好在最后在网上找到了一个方法，就是设置一个与parentNode同级的dom，同时设置完全相同的style，然后再通过监听数据的变化，来实时计算出当前的行数。虽然有了思路，但是木有现成的实现好的代码，所以我们需要自己去实现一下，具体实现如下，首先是html的代码变化

 <template>
   <div class="presentation-text_textarea" @mousedown="mouseDownEvent" @dblclick.stop="setTextarea">
     <div
       class="show-presentation-text"
       ref="presentationShowText"
       v-show="!showArea"
       :style="textAreaCss"
       v-html="showText"
     ></div>
     <textarea
       ref="presentationTextarea"
       rows="1"
       @keydown="stopPropagation"
       v-show="showArea"
       :style="textAreaCss"
       v-model="props.info.data"
     ></textarea>
   </div>
   <div ref="calculateHeight" class="calculate-text-height" :style="textAreaCss" v-html="showText"></div>
 </template>

可以看到增加了一个calculateHeight的dom，就是通过这个 dom，我们就可以计算啦，然后就是监听props.info.data值的变化。

 /**
  * @property {Element} presentationTextarea textarea节点
  * @property {Element} presentationShowText 显示文本框内容的div节点
  * @property {Element} calculateHeight 用于计算显示高度的div节点
  * @property {Boolean} firstLineHeight 首次计算行高的判断
  * @property {Number} lineCount 行数
  * @property {Number} lineHeight 行高
  */
 const presentationTextarea = ref()
 const presentationShowText = ref()
 const calculateHeight = ref()
 const firstLineHeight = ref<boolean>(true)
 const lineCount = ref<number>(1)
 const lineHeight = ref<number>(0)
 watch(
   () => props.info.data,
   (newV, oldV) => {
     nextTick(() => {
       //判断是否是第一次计算高度，如果是第一次的话，我们需要把单行高度计算出来
       if (firstLineHeight.value && presentationTextarea.value.getBoundingClientRect().height != 0) {
         lineHeight.value = presentationTextarea.value.getBoundingClientRect().height
         firstLineHeight.value = false
       }
       showText.value = newV.split('\n').join('<br />')
       //这里需要调用nextTick，因为这里设置了showText.value之后，用于显示和计算的div节点会重绘，所以要用nextTick放在渲染之后
       nextTick(() => {
         //这里就是简单的计算高度，然后进行赋值了
         if (presentationTextarea.value.scrollHeight > presentationTextarea.value.offsetHeight) {
           presentationTextarea.value.style.height = presentationTextarea.value.scrollHeight + 'px'
         } else {
           if (presentationTextarea.value.scrollHeight > calculateHeight.value.offsetHeight) {
             presentationTextarea.value.style.height = calculateHeight.value.offsetHeight + 'px'
           }
         }
         lineCount.value = Math.floor(presentationTextarea.value.scrollHeight / lineHeight.value)
       })
     })
   },
   {
     immediate: true,
   }
 )

首先我们在watch时，需要添加一个immediate，在首次时，强制执行，进行初始化。

然后就是对props.info.data进行监听了，因为props.info是一个reactive对象，所以不是readonly状态，我们可以直接进行操作，并监听。

然后就是进行计算，关于计算就很简单了，就是把calculateHeight的值，赋给presentationTextarea，当然这里需要在之前第一次进入时，计算出对应的行高(其实可以删除掉了，因为后面就没用到了)。

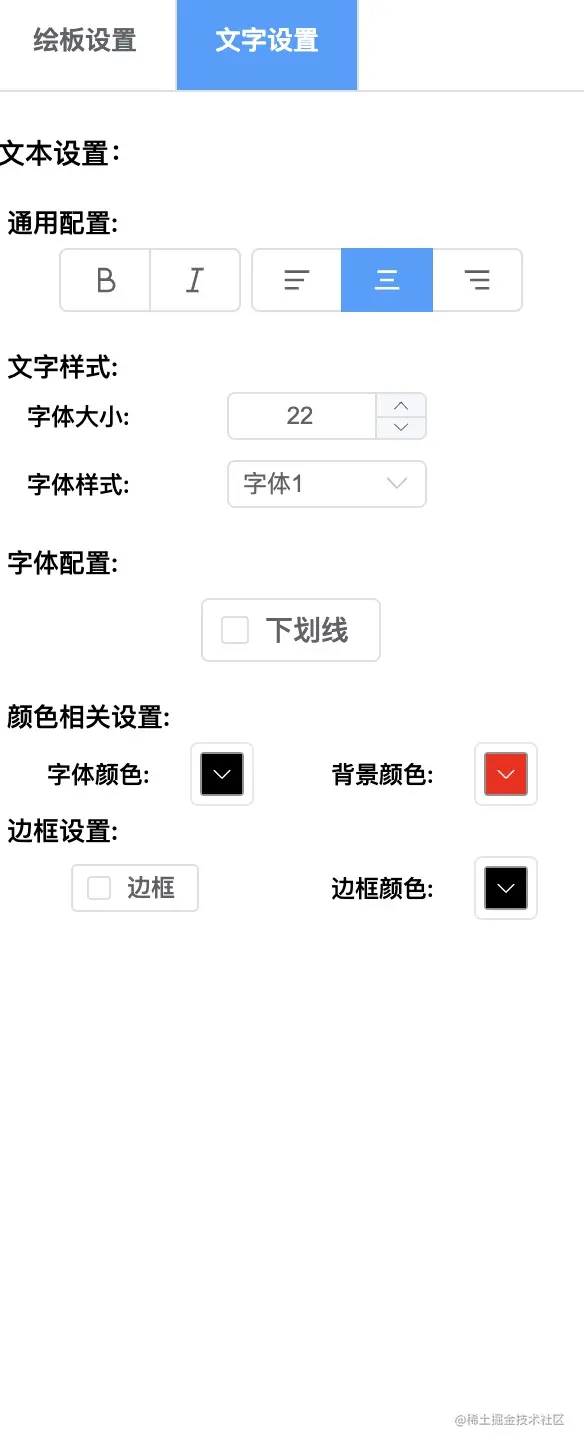

实现三：文字内容可以修改样式。

文字内容的样式修改很简单，当我们第一次创建的时候，给一个公共的文本属性对象

 const defaultStyle = (): TextStyle => {
   return {
     attribute: {
       width: 200,
       height: 100,
       angle: 0,
     },
     layer: 1000,
     scale: {
       x: 1,
       y: 1,
     },
     backgroundColor: 'transparent',
     border: {
       set: 'none',
       color: 'rgba(0,0,0,1)',
     },
     position: {
       x: 200,
       y: 100,
     },
     color: 'rgba(0,0,0,1)',
     font: {
       style: 'normal',
       size: 22,
       weight: '400',
       align: 'center',
       family: 'monospace',
     },
     text: {
       decoration: {
         line: 'unset',
         style: 'solid',
         color: 'rgba(0,0,0,1)',
       },
     },
     animate: {
       join: {
         type: 'none',
         time: 0,
       },
       left: {
         type: 'none',
         time: 0,
       },
     },
   }
 }

通过这个属性对象，来计算出文本的css，这样就可以返回对应的样式

 const analysisCss = function (textInfo: TextStyle) {
   let returnCss: any = {}
   returnCss.backgroundColor = textInfo.backgroundColor
   returnCss.border =
     textInfo.border.set == 'none' ? textInfo.border.set : `${textInfo.border.set} ${textInfo.border.color}`
   returnCss.color = textInfo.color
   returnCss.zIndex = textInfo.layer
   let { style: fontStyle, size: fontSize, weight: fontWeight, align: textAlign, family: fontFamily } = textInfo.font
   returnCss = Object.assign({ fontStyle, fontSize: fontSize + 'px', fontWeight, textAlign, fontFamily }, returnCss)
   let { line: textDecorationLine, style: textDecorationStyle, color: textDecorationColor } = textInfo.text.decoration
   returnCss = Object.assign({ textDecorationLine, textDecorationStyle, textDecorationColor }, returnCss)

   return returnCss
 }

这样就可以控制文本对象的样式解析，然后再配合我们自己创建的editToolbar来控制样式的改变。

这里控制改变还是比较简单的，因为现在通过props传递的对象不是只读的了，而是一个响应式对象，所以我们只要一修改，其他地方依然可以监听到对应的属性变化，就可以直接作用到文本上，这样就非常的方便，关于控制栏的实现，可以看这边的代码

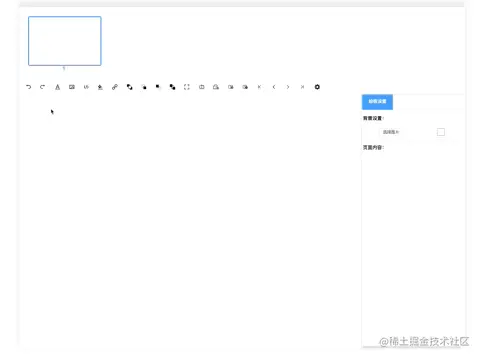

效果展示

图片控件

图片控件比较简单，我们只需要将图片上传完成之后，将返回的图片路径添加进入即可，然后就是可以支持图片的一些基本操作，比如滤镜、border-radius、边框、旋转角度、宽高等内容的设置。

内容分析

1. 支持图片文件上传，上传后回传图片地址，并添加到container中
2. 支持图片的等比例缩放，旋转
3. 支持图片相关的样式操作，滤镜等功能

图片功能相对于文本来说好实现很多，主要就是再上传后，添加到container中，然后可以对图片样式进行修改即可。

实现

具体实现好像没太多可说的，这里就把一些图片的 html 结构以及数据结构给大家看一下

 <template>
   <img draggable="false" :src="props.info.url" :style="imageCss" class="preventationImage" />
 </template>
 <script lang="ts">
 import { ref, defineProps, defineEmits, computed, watch, reactive, watchEffect } from 'vue'
 import { analysisCss } from './image'
 export default {
   name: 'PresentationImage',
 }
 </script>
 <script lang="ts" setup>
 const props = defineProps<{
   info: any
 }>()
 ​
 const emit = defineEmits([])
 const imageCss = computed(() => {
   if (props.info.style) {
     let css = analysisCss(props.info.style, props.info.url)
 ​
     return css
   } else {
     return null
   }
 })
 </script>

上面实际就是图片的展示，很简单，这里也是通过一个computed属性的值，来获取当前图片的样式改变。

图片的数据结构如下:

 const imageInfo = (): ImageStyle => {
   return {
     attribute: {
       width: 200,
       height: 200,
       angle: 0,
     },
     layer: 1000,
     position: {
       x: 200,
       y: 100,
     },
     scale: {
       x: 1,
       y: 1,
     },
     border: {
       line: 0,
       width: 1,
       style: 'solid',
       radius: 0,
       color: 'rgba(0,0,0,1)',
     },
     style: {
       opacity: 1,
       contrast: 1,
       brightness: 1,
       blur: 0,
       drop_shadow: {
         x: 2,
         y: 4,
         radius: 6,
         color: 'rgba(0, 0, 0, 1)',
       },
       invert: 0,
       setStyle: ['drop-shadow'],
     },
     event: {
       scaleFromCenter: false,
       enableScaleFromCenter: false,
       aspectRatio: true,
       enableAspectRatio: true,
     },
     objectFit: 'fill',
     objectPosition: {
       x: 0,
       y: 0,
     },
     ratio: 1,
     natural: {
       height: 0,
       width: 0,
     },
   }
 }

这里有一点需要注意，有些图片在添加进来的时候，他的分辨率过大，从而超过了当前container的大小的时候，就非常不好处理，所以我们在加入的时候需要提前一步处理好，并且在这一步的时候，我们可以把图片数据转成blob并且创建一个浏览器本地缓存的url，这一步对于之后的基于html2canvas生成预览图的时候非常的重要，可以缩短预览图生成时间，实现代码如下:

 const addImage = function (this: any, url: string): Promise<ImageItem> {
   const setSize = (width: number, height: number) => {
     while (width > 700 || height > 700) {
       width = width * 0.3
       height = height * 0.3
     }
     return {
       width,
       height,
     }
   }
   const index = this.guid()
   return new Promise((resolve) => {
     let xhr = new XMLHttpRequest()
     xhr.open('get', url, true)
     xhr.responseType = 'blob'
     xhr.onload = function () {
       if (this.status === 200) {
         let blob = this.response
         let localUrl = URL.createObjectURL(blob)
         let image = new Image()
         image.src = localUrl
         let imgHeight = 0,
           imgWidth = 0
         let ratio = 1
         image.onload = function (e: any) {
           imgHeight = e.path[0].naturalHeight
           imgWidth = e.path[0].naturalWidth
           ratio = Number((imgWidth / imgHeight).toFixed(3))
           let style = imageInfo()
           style.natural.width = imgWidth
           style.natural.height = imgHeight
           if (imgWidth > 700 || imgHeight > 700) {
             ;({ width: style.attribute.width, height: style.attribute.height } = setSize(imgWidth, imgHeight))
           }
 ​
           style.ratio = ratio
           console.log({
             style,
             url,
             localUrl,
             index: index,
             ratio: true,
             type: 'image',
           })
 ​
           resolve({
             style,
             url,
             localUrl,
             index: index,
             ratio: true,
             type: 'image',
           })
         }
       }
     }
     xhr.send()
   })
 }

这里我们获取图片通过自己创建的XhrHttpRequest来获取，然后制定返回的数据格式为blob，然后在请求成功后，创建一个本地URL，然后在处理一下图片的相关数据，实现起来不难，但也是加快速度一种方式，诶嘿。

其他的代码，大家可以在这里进行查看，比如说图片内容修改,以及上面的代码的源代码

效果展示

内容添加与埋点

除了上面最基本的控件添加，设置，以及其中的一些难点之外，我们还需要将其添加到容器中，并且要出发相关的记录操作，并且要设置其层级，动作记录等内容，这样才能衔接上我们之后还需要进行的操作，所以我们这里就简单的来说说容器的添加以及相关埋点工作。

容器添加

容器添加可以直接采用v-for的形式添加，因为现在vue3的响应式数据会根据数据的变化而动态渲染，这一点要比vue2还需要调用$set来的要方便的多，所以我们实现起来就不会那么麻烦。

 <div class="presentation_body" tabindex="-1" ref="presentationBody" id="presentation_body" @click.stop="handleClick">
   <template v-if="pageMap.item.text.length != 0">
     <resize-element
       @changeStatus="changeStatus"
       @emitActive="emitActive"
       :parent="'presentation_body'"
       v-for="(text, index) of pageMap.item.text"
       :key="text.index"
     >
       <presentation-text :info="text"></presentation-text>
     </resize-element>
   </template>
   <template v-if="pageMap.item.image.length != 0">
     <resize-element
       @changeStatus="changeStatus"
       @emitActive="emitActive"
       :parent="'presentation_body'"
       v-for="(image, index) of pageMap.item.image"
       :key="image.index"
     >
       <presentation-image :info="image"></presentation-image>
     </resize-element>
   </template>
 </div>

在外层再加一层template占位符，来判断当前控件在当前页面中的个数是否为空，不为空的话，就可以进入v-for循环进行渲染了。

埋点

为了能够让我们更好的控制控件的添加，删除与更新操作，我们需要让控件走入到一个固定的处理中，这要可以集中处理，更加方便我们为其添加额外的操作，而不至于让代码耦合过高，导致后期再添加新的内容时，不好修改，具体处理如下:

 /**
  * @method addItem 添加item到页面中
  * @param index 标识
  * @param type 类型
  * @param data 待添加数据
  */
 const addItem = function (this: any, index: number, type: string, data: any) {
     let pageData = this.pageList.get(this.currentPage);
     let typeList = pageData.item[type];
     let layer = this.layerSetting.setTopLayer({
         index: index,
         type: type
     }, 0);
     data.style.layer = layer;
     typeList.push(data);
     pageData.item.count += 1;
     recordAction.call(this, type, index, 'add', null, JSON.parse(JSON.stringify(data)))
 }
 /**
  * @method deleteItem 从页面中删除item
  * @param {number} index item标识
  * @param {string} type 类型
  */
 const deleteItem = function (this: any, index: any, type: string, record: boolean = true) {
     let pageData = this.pageList.get(this.currentPage);
     let typeList = pageData.item[type];
     let idx = typeList.findIndex((v: any) => {
         return v.index == index
     })
     if (idx == -1) {
         return false
     }
     pageData.item.count -= 1;
     let preV = typeList.splice(idx, 1)
     this.layerSetting.removeItem(preV[0].style.layer, preV[0].index)
     if (record) {
         recordAction.call(this, type, index, 'delete', JSON.parse(JSON.stringify(preV[0])), null)
     }
 ​
     return true;
 }
 /**
  * @method updateItem 更新页面中的item
  * @param index item标识
  * @param type item类型
  * @param updateData 更新内容
  */
 const updateItem = function (this: any, index: any, type: string, updateData: any, itemEditType: string = '') {
     let { pageData, typeList } = this.getTypeList(type);
     let idx = typeList.findIndex((v: PageItem) => {
         return v.index === index;
     })
     let item = typeList[idx];
     if (Reflect.has(updateData, 'data')) {
         return;
     }
     let style = item.style;
     let oldData: any = setItemData(style, updateData);
     if (JSON.stringify(oldData) == JSON.stringify(updateData)) {
         return;
     }
 ​
     recordAction.call(this, type, index, 'item-edit', oldData, updateData, itemEditType)
 }

我们将数据进行统一的添加、删除、更新，并且在其中添加我们需要在不同操作中需要记录的内容，比如说recordAction，就是将其添加到动作栈中，允许之后的撤销恢复操作，再比如在添加与删除时，层级的设置与记录等额外内容的添加。

后期还会添加入动画什么的额外操作，都可以因为拆分出来而更加好处理。

具体实现可以看这里的代码，在event.ts中。

结束语

对于整个简易可视化 PPT 来说，控件是十分重要的组成部分，但是现在时间不太多，只能先把最重要的两项文本和图片添加上去，其实对于几何图形和其他的控件内容来说，也都是基于图片和文本的，所以我就先把基础给搭建好，后期再扩展就会非常的快。

控件关联着整个系统的方方面面，撤销恢复，层级，页面渲染，每一处都需要使用它，所以如何协调好它在项目中的内容是非常重要的，所以后期还需要在这里细细打磨一下，设计好对应的模式，让它与其他方面串联完成，更好的结构响应。

加油加油加油！

• 我正在参与掘金技术社区创作者签约计划招募活动，点击链接报名投稿。
