基础知识：
建立时间：触发器（DFF）时钟上升沿到来之前，数据需要保持稳定的最小时间间隙就是建立时间。简而言之，时钟边沿触发前，要求数据必须存在一段时间， 这就是器件需要的建立时间。如不满足建立时间，这个数据就不能被这一时钟打入触发器。
保持时间：触发器（DFF）时钟上升沿到来之后，数据需要保持稳定的最小时间间隙就是保持时间。简而言之，时钟边沿触发后，数据也必须保持一段时间，以便能够稳定读取， 这就是器件需要的建立时间。如果hold time 不够，数据同样不能被打入触发器。
Tskew: 时钟偏斜 时钟从源端口出发，到达目的寄存器和源寄存器 时钟端口的时间差值。Tclk2 - Tclk1
1 基于TimeQuest软件查看时序报告
2 分析时序路径
3 回顾基于RTL的逻辑时序优化的基本思路
4 在关键路径上插入寄存器来优化时序
hold time violation: 保持时间违规
分析电路中是否存在hold time violation？如果有，在不影响电路功能的基础上提出可能的解决方法？

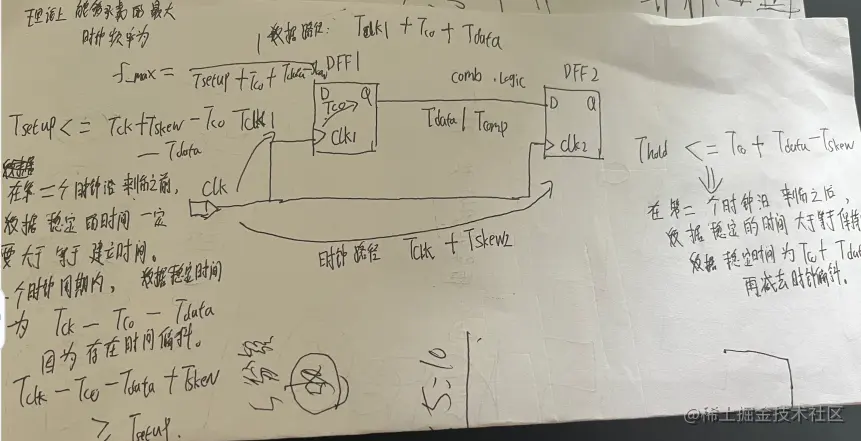

建立时间余量slack：可以通过slack = 数据需求时间 - 数据到达时间大于等于0，求出时钟周期或者建立时间范围。
保持时间通过：Thold <= Tco+Tdata -Tskew；
Tco为源寄存器时钟端到输出端Q端口的时间。
Tdata为数据信号经过组合逻辑的延时。
Tskew：为时钟偏斜，为TCLK2-TCLK1；TCLK2为时钟信号从时钟源端口出发，到达目的寄存器时钟端口的时间。TCLK1为时钟信号从时钟源端口出发，到达源寄存器时钟端口的时间。
加强理解
Tnet为走线延时
Tcomp为Tdata
Tclk > Tco+Tcomp+Tnet+Tsetup-Tskew （1）
Tco+Tcomp+Tnet > Thold+Tskew （2）
为了得到更加简单的理解，我们按照常规，忽略Tnet和Tskew。原因在于Tnet和Tskew通常太小。
Tclk > Tco+Tcomp+Tsetup （3）
Tco+Tcomp > Thold （4）
式3表明，数据从第一个触发器采样时刻到第二个触发器采样时刻，不能超过一个时钟周期。 假如数据传输超过了一个时钟周期，那么就会导致第二个触发器开始采样的时候，想要的数据还没有传过来。
由式4可得： Tco+Tcomp > Thold （4）
Tco+Tcomp+Tsetup > Thold+Tsetup （5）
结合式3和式5可得到，
Thold+Tsetup < Tco+Tcomp+Tsetup < Tclk （6）
Tco+Tcomp+Tsetup是指数据从第一级触发器采样瞬间开始，传输到第二级触发器并被采样的传输延时。 简称数据传输延时。
式6右侧表明，约定的数据传输延时不能太大，如果太大，超过一个时钟周期，那么第二级触发器采样的时刻数据还没到来。
式6左侧表明，约定的数据传输延时不能太小，Thold+Tsetup的时间宽度称为触发器的采样窗口，在窗口期内，D触发器对毛刺没有免疫力、。如果数据传输延时特别小，在第二级触发器开始采样的时候，第一级触发器的窗口期还没有结束。也就是说 此时输入数据端的数据有变化，那么第一级触发器处于亚稳态，第二级触发器也处于亚稳态。
综上，数据传输的延时，既不能大于超过一个时钟周期，也不能小于触发器采样的窗口宽度。
如果setup time violation或者hold timeviolation应该怎么办？
setup time violation： 需要增大Tclk
1 就是降低数字系统的工作频率，品质好的芯片，频率高，价格贵。
2 减少Tdata：
从数字电路逻辑功能设计的角度来看：
在组合电路之间插入寄存器，增加流水线。
在不改变逻辑功能的前提下，对组合逻辑电路进行优化。
从数字版图实现的角度看
更换速度更快的标准单元。
3 增大Tskew 在时钟路径上，插入buffer，增加时钟路径的延时，但不能影响hold time
hold time violation solution
增大Tdata：在组合电路的数据传输路径上，插入延迟单元buffer，增加组合逻辑延迟。但是当组合逻辑延时增加时，建立时间可能会出现违规。 这时候需要达到平衡。
减小Tskew： 时钟树调整，做好时钟树平衡，hold time 就很容易收敛。因为保持时间和时钟周期没有关系。
由许多缓冲单元平衡搭建的网状结构，可以优化时钟抖动和偏斜现象。
时钟抖动(Jitter) ：相对于理想时钟信号，实际时钟信号存在时而超前、时而之后的偏移。
静态时序分析
setup check & hold check
setup check：所以 setup check 就要求数据传输不能太慢，否则会引起 setup violation。
时钟 clk1 的 launch edge 驱动 REG1 发出数据，经过组合逻辑运算后传输到 REG2 的 D 端，然后被 clk2 的 capture edge 锁存到 REG2 中，如果组合逻辑很复杂，导致数据传输路径太长，那么数据就可能侵入 REG2 的 setup time，导致数据无法准确锁存，所以 setup check 就要求数据传输不能太慢，否则会引起 setup violation。
hold time check：hold check 就要求数据传输不能太快，否则会引起 hold violation。
如果数据传输路径太长，可能导致setup violation，那么如果数据传输路径非常短，数据就会在很短时间内到达 REG2 的 D 端，此时 REG2 可能还正在锁存上一个数据，也就是数据侵入了 REG2 的 hold time，导致上一个数据无法准确锁存，所以 hold check 就要求数据传输不能太快，否则会引起 hold violation。
synchronous & asynchronous
静态时序分析中，同步和异步也很关键。如果launch clock和capture clock有固定的的相位差，那就是同步时序。
launch 和 capture 的周期相同： launch clock 发出的数据被一个周期后的capture clock 锁存。

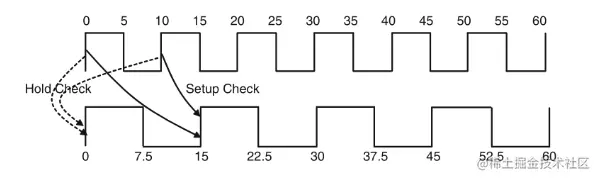

launch 和 capture 的周期不同，且 launch 周期小于 capture 周期
这就是典型的快时钟域到慢时钟域，此时如果有多个上升沿发出的数据可能被同一个capture上升沿采集。
首先，launch 的周期是10ns，capture 的周期是 15ns，可以看出每隔30ns形成一个循环，所以只需要考虑30ns 以内的情况，后面的都是无限重复。
工具会从这 30ns 内找出最苛刻的时钟边沿来做时序分析，对于 setup 来说，从 10ns 到 15 ns 这组的时序是最严格的，所以工具会选择这组来做 setup check； 而对于 hold， 从 0ns 到 0ns 这组的时序最严格，所以选择这组做 hold check，保证从 0ns 发出的数据不会干扰到capture edge 在 0ns 采集上一组数据

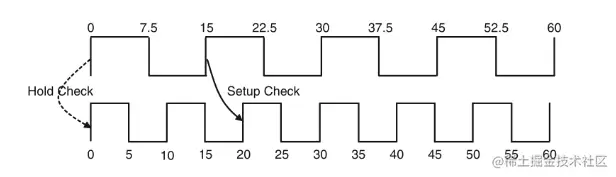

launch 和 capture 的周期不同，且 launch 的周期大于 capture 的周期
这是慢时钟域到快时钟域
launch 的周期是 15， capture 的周期是10， 两者的最小共同周期就是 30ns， 而在 30ns 内，对于 setup 最严格的时序是从 15ns 到 20ns 这一组，所以工具会选择这组做 setup check，而对于hold， 最严格的依然是从 0ns 到 0ns， 所以选择这组做 hold check
总结
对于 launch 和 capture 周期不同的同步时序电路：
只要先找出两者的最小共同周期，然后在这个周期内找到最苛刻的那组时钟沿，就可以快速分析出用来做 setup check 和 hold check 的时钟沿。
比如下面这个例子，launch clock 的周期是6ns，capture 的周期是10ns，那么两者的最小周期就是 30ns，在这 30ns 内，最严格的 setup 是从 18ns 到 20ns，而最严格的 hold 依然是从 0ns 到 0ns。
对于异步时序来说，由于无法确定launch 和 capture 的最小共同周期，各个时钟边沿之间也没有固定的时间差，所以是无法做时序分析的。
