上篇中我们从地形使用的资源的角度进行了分析，本篇就深入内部分析具体的渲染方法了。

Draw Call分析

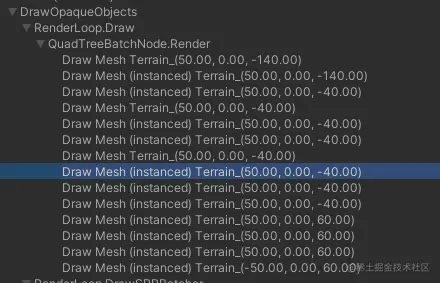

由于我启用了Instancing，地形块会自动合并绘制，如下：

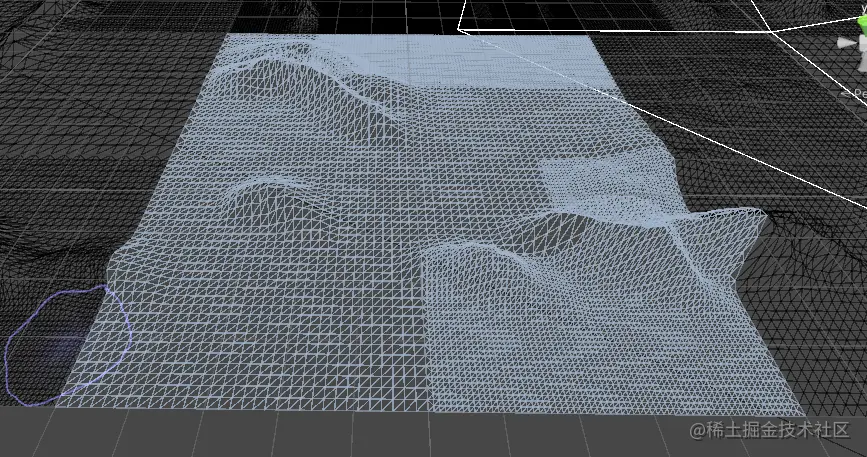

这儿看到的draw call是在当前摄像机视角下需要绘制的地形面，Unity内部是通过四叉树管理可见的地形面并进行LOD。在Scene View下可以使用线框模式查看LOD的情况，下图中高亮部分就是上面那个地块（9个地块之一），这个地块的尺寸是100x100，可以看到Unity对于地块在实际渲染时会动态的改变LOD，在需要的地方会使用更密集的三角形。

而绘制这些不同LOD的更小的块是会使用不同的draw call，通过Instancing会把可以合并绘制的draw call进行合并。

材质分析

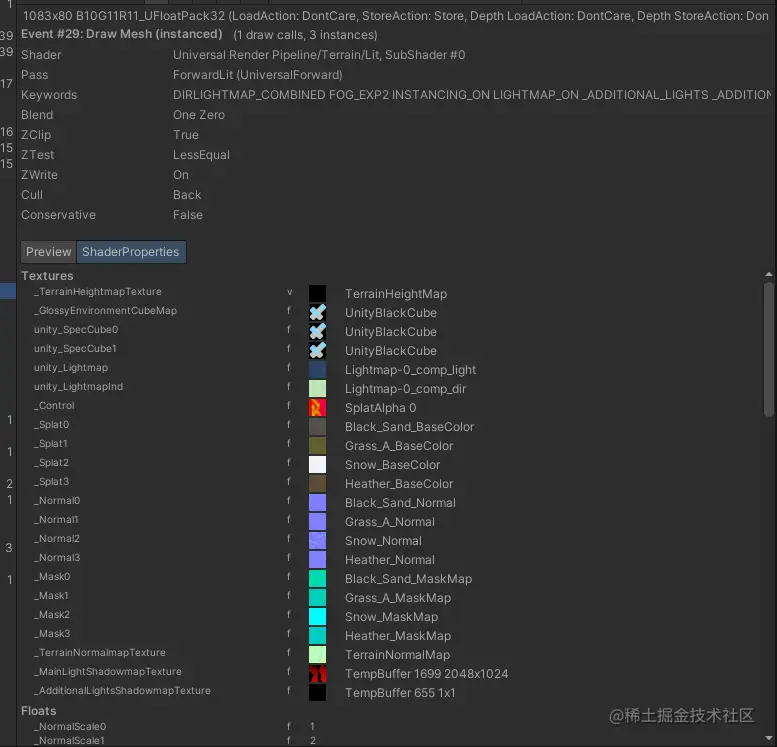

上图是某个draw call使用的材质，可以看到使用了很多贴图，这是因为我们使用了默认的Terrain Lit材质，这是个PBR材质，而基于上一篇的分析，对于Terrain Layer会使用很多的贴图，这儿就有12张Splat以及normal,maks图，还有一张 control图，即splat alhpa图。由于我还使用了静态GI，因此会有两张lightmap图。另外还有两张shadowmap。当然不能忘了主角地形的heightmap。另外有一个terrainNormalmapTexture法线贴图。 除贴图外，这个材质使用了大量的property，其中有很多是和PBR计算有关，和地形渲染相关的部分如下：

URP Terrain Shader

下面分析UPR的terrain shader，文件为TerrainLitPasses.hlsl

Terrain Instancing

主要是TerrainInstancing这个函数。其中有一个Instance数据_TerrainPatchInstanceData。

float2 sampleCoords = (patchVertex.xy + instanceData.xy) * instanceData.z; // (xy + float2(xBase,yBase)) * skipScale
float height = UnpackHeightmap(_TerrainHeightmapTexture.Load(int3(sampleCoords, 0)));

可以看到Unity将地形块分为了patch,而patch之间可以instanceing绘制。这儿的_TerrainPatchInstanceData对patch的坐标进行偏移，再使用偏移后的坐标去采样高度图，获取高度。需要注意的是，如果不使用Instancing,就不会有HeightMap图，顶点数据应该是在CPU端计算好了，因此不需要HeightMap。而使用Instancing就必须在GPU上读取Heightmap。

Instancing时的法线贴图

使用Instancing时，Unity会从高度图计算出逐像素的法线，并存储在一张法线贴图中，也就是terrainNormalmapTexture。这提供了更细节的法线。如果不是这样，法线就只能是逐顶点的。并且在低LOD时，由于顶点数更少法线也更粗，所以此时可以使用法线贴图将会大大提高显示效果。

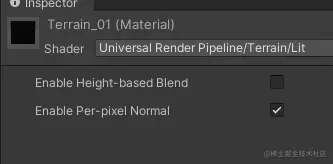

该功能需要在材质上开启：

待续

接下来会详细分析terrain渲染时如何将terrain layer进行混合。
