无意中，看到一个用dot语言写简单流程图，感觉有趣，于是略微了解了下。 复杂的我觉得还是别的工具xmind之类的😂。
超容易操作和理解。
vscode，安装两个插件Graphviz (dot) language support for Visual Studio Code和Graphviz Preview。
新建文件demo.dot，输入以下内容
digraph{
a->b->c;
b->d->e;
}
Cmd+shift+p调出面饭，输入graph preview，就可以看到流程图了
什么是DOT语言
- DOT语言是一种文本图形描述语言。
- 它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。
- DOT语言文件通常是具有.gv或是.dot的文件扩展名。
主要分为有向图和无向图
就是符号的区别：
有向图就是上面的digraph，里面是->。
无向图就是单纯的graph，里面是--

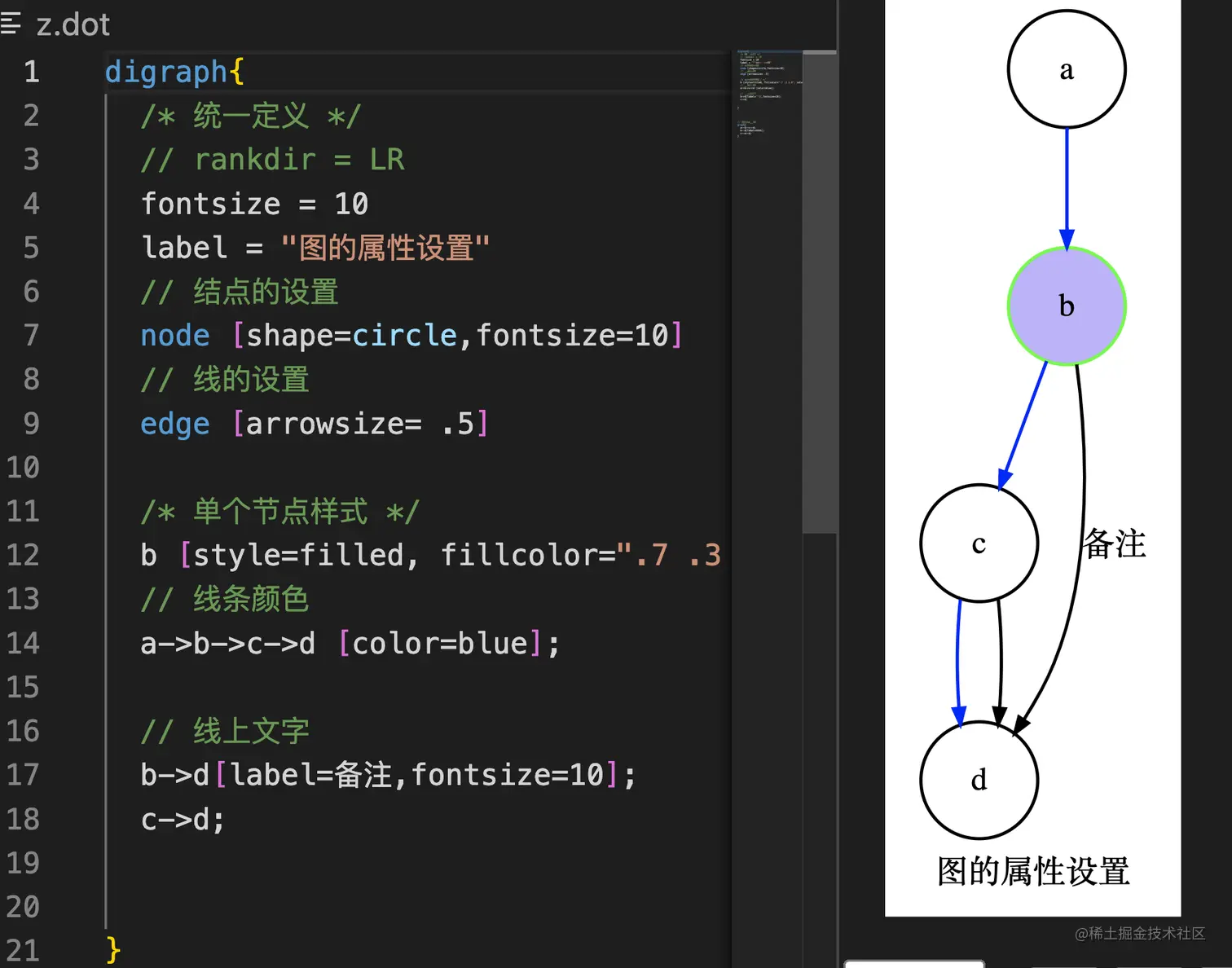

加点样式
统一的样式，在上面直接添加即可。 单个节点的样式，也直接定义。 线的颜色，直接中括号写。 线上文字，也是直接中括号写
digraph{
/* 统一定义 */
// rankdir = LR
fontsize = 10
label = "图的属性设置"
// 结点的设置
node [shape=circle,fontsize=10]
// 线的设置
edge [arrowsize= .5]
/* 单个节点样式 */
b [style=filled, fillcolor=".7 .3 1.0", color=green, fontsize=10]
// 线条颜色
a->b->c->d [color=blue];
// 线上文字
b->d[label=备注,fontsize=10];
c->d;
}
