STA静态时序分析
1 关键路径：
关键路径是指同步逻辑电路中，组合逻辑时间延迟最大路径。
1 流水线：在组合逻辑中插入寄存器，流水线思想，额外插入寄存器在保持吞吐量不变的情况下，改善了设计的时序性能。
2 寄存器平衡：在不增加寄存器个数的前提下，通过改变寄存器的位置优化关键路径。将关键路径的组合逻辑移动到相邻路径。
3 并行化

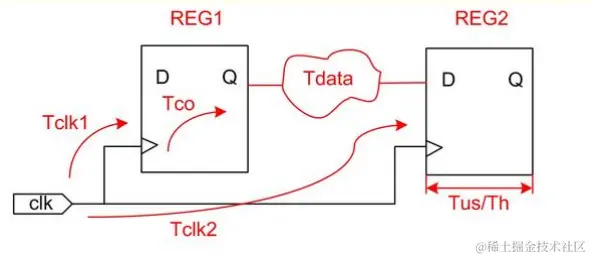

2 时间余量slack分析：
时间余量slack = 数据需求时间 - 数据到达时间
数据需求时间为 Tclk + Tclk2 - Tsu
其中Tclk2 为时钟信号从时钟源端口出发，到达目的寄存器时钟端口的时间。
Tsu 为建立时间
数据到达时间为TClk1+ Tco+ Tdata
其中Tclk1为时钟信号从时钟源端口出发，到达源寄存器时钟端口的时间。
Tco为时钟上升沿到达寄存器时钟端到寄存器输出端Q的时间。
Tdata为两个寄存器之间的逻辑延时
Tskew: 时钟偏斜 时钟从源端口出发，到达目的寄存器和源寄存器 时钟端口的时间差值。Tclk2 - Tclk1。
3 verilog中常量parameter 和宏定义define区别
parameter 一般用于被调用的子模块，将子模块的特定常量参数化。 参数的定义可以在模块内部，需要用defparam来对参数重定义。参数定义也可以在端口，参数的重定义类似信号的例化。
localparam模块内有效的定义，是局部变量，不可以用于参数传递，也不可以重定义。适用于当模块内的常量需要被参数化，但不需要被其他模块重定义。比如状态机的状态变量。适用于固定的本地常量。
define 作用于整个工程，适用于跨文件调用。 实质为一条编译指令，功能使用文本宏来代替常量，类似c语言中的define。 一般使用一个参数文件 统一预定义所有module被调用的参数，方便管理。
4 什么是亚稳态，为什么两级触发器可以防止亚稳态传播
亚稳态：
为了保证信号的可靠传输，输入寄存器的信号必须在建立时间之前保持稳定，并持续到时钟沿之后的某段时间-保持时间。 而该寄存器的输入到输出需要经过一定的延时，这个时间为时钟到输出的时间。 如果数据的变化违反了建立时间或者保持时间，那么寄存器就会处于亚稳态，此时寄存器的输出就会在高电平和低电平之间盘旋一段时间。这意味着寄存器的输出 达到一个稳定的高电平或者低电平的时间 大于时钟到输出的时间，此时输出的数据不稳定。
通过两级触发器的思想是给亚稳态留出足够的时间，让亚稳态变为稳定态。
一般亚稳态的持续时间很短，两级触发启动目的是给亚稳态留出一个触发器的工作时钟周期，如果第一个触发器的输出出现亚稳态，那么在一个时钟周期内，让亚稳态变为稳定态，这样在第二级触发器在采样第一级触发器的输出时，第一级触发的输出早就稳定了，因此不会出现亚稳态的传播。 如果第二级采样时保持时间不够，第一级的输出仍未很强的亚稳态，将会导致第二级同步器也进入亚稳态，但这样的概率很小。
亚稳态其他解决方法： 专用握手协议，或者异步fifo。
5 异步信号的同步处理，从控制信号和数据总线两方面回答
从单一信号（如控制信号）：如果和这个输入信号来自异步时钟域，一般采用同步器进行同步，最基本的结构是两级触发器，第一拍将数据同步化，同步后的输出可能带来建立时间/保持时间的冲突，再需要寄存器延迟一拍，减少亚稳态的影响。
对于数据总线信号的处理：如果对于一组信号整体而言采用同步器，亚稳态的概率会大大提升。对于总线信号，如果这组信号是顺序变化（如存储器的地址），可以将其转化为格雷码后再发送，格雷码相邻每位只有1bit发生变化，使得同步器可以很好地发挥作用。 如果信号的变化是随机的（存储器的数据），这时就需要用专用的握手协议或者采用fifo等存储器进行数据缓存。
6 阻塞赋值和非阻塞赋值，适用场合
阻塞赋值=在阻塞赋值完成后，才进行下一条语句的执行，赋值一旦完成，等号左边的变量值就会发生更新。非阻塞复制<=,在赋值开始时计算表达式右边的值，赋值不会立即生效，在赋值结束后更新表达式左边的值，非阻塞赋值在块中是并行同时执行的。
适用场合：时序电路建模时，使用非阻塞赋值，用always块建立组合逻辑使用阻塞赋值。在同一个always块既使用组合逻辑又使用时序逻辑，使用非阻塞赋值。
7 多路选择器 3-8译码器设计
三位输入八位输出
module my3_8(a,b,c,out);
input a,b,c;
output reg [7:0]out;
always@(a,b,c) begin
case({a,b,c}):
3'b000: out = 8'b0000_0001;
3'b001: out = 8'b0000_0010;
3'b010: out = 8'b0000_0100;
3'b011: out = 8'b0000_1000;
3'b100: out = 8'b0001_0000;
3'b101: out = 8'b0010_0000;
3'b110: out = 8'b0100_0000;
3'b111: out = 8'b1000_0000;
endcase
end
endmodule
8 二选一多路选择器
module muxtwo(a,b,sel,out)
input a,b,sel;
output reg out;
always@(sel or a or b)
if(!sel)
out = a;
else
out = b;
endmodule
9 FPGA设计流程
电路设计 - 功能仿真 - 逻辑综合 - 布局布线 - 时序仿真 - 板级仿真和验证 - 调试和加载配置 等主要步骤。
