SDRAM理论学习：
SDRAM： synchronous dynamic random access memory:同步动态随机存取内存。是动态随机存储区DRAM家族的一份子。
1 同步
dram通常是异步的，sdram和fpga时钟一致。sdram数据写入读取的读写时钟和主控时钟频率相同。
2 动态
电容进行存储，电容存储的电荷会慢慢释放，所以sdram需要不断充电，不断刷新。
3 随机
数据的存储是根据地址进行数据的读写。
五代产品： SDR SDRAM，DDR SDRAM, DDR2 SDRAM,DDR3 SDRAM,DDR4 SDRAM。
SDRAM采取单端信号，数据采集只在上升沿进行采样。后面几代都是差分信号，双沿采样。
地址线分时复用 （行列地址），需要刷新。- 所以对时序要求严格。
SDRAM数据存取原理：

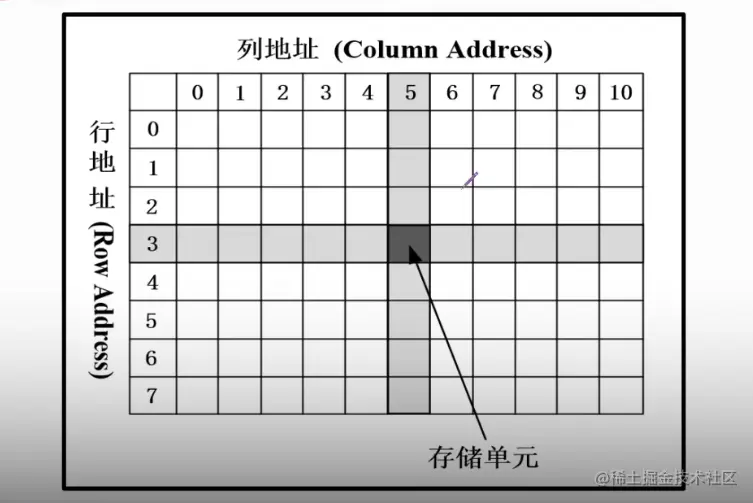

先行后列可以精确定位到存储单元，就可以进行读写操作。
n个存储单元构成存储阵列。n为行数x列数。
存储队列称为： 逻辑bank，Bank。 一般为四个Bank。
Bank - 行 - 列 - 存储单元 - 读写
一个16位宽的SDRAM，存储单元为16bit。由位宽决定。
SDRAM容量计算
256MB SDRAM: 4Megx16x4banks 4Meg表示单个bank存储单元数行13位宽，列地址9位宽 8192x512 = 4Meg。 16为芯片位宽每个存储单元存储bit数。
bank数x存储单元位宽x存储单元数

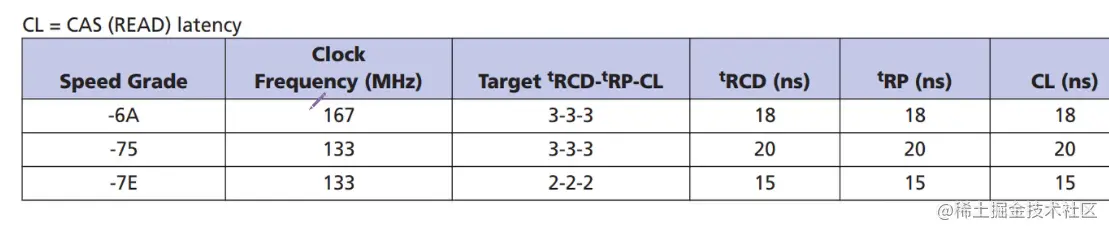

speed grade 速度等级 clock frequency 频率
tRCD ns 激活命令写入到开始读写，中间需要等待的数值。
tRP ns 预充电写入到预充电完成需要的等待时间
CL ns 列选通潜伏期，数据读指令写入到读出的等待时间
Target RCD RP CL : 3-3-3 在该速度等级下，这三个参数需要等待3个时钟周期。

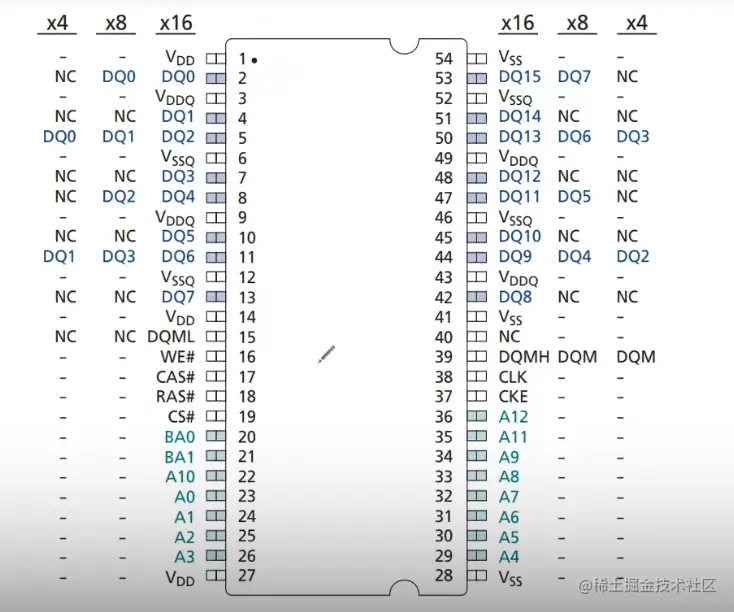

SDRAM器件引脚说明
CLK为输入信号
CKE为时钟使能信号，作用屏蔽时钟。
CS#（#表示低电平有效）片选信号，屏蔽使能输入输出。高电平时候屏蔽输入命令。
RAS# 行选通信号。行地址
CAS# 列选通信号。列地址
WE# 写使能信号，写操作和预充电。
以上为控制信号。
DQMH DQML数据掩码信号，对字节进行掩码，每个端口控制一个字节。DQML控制低八位。信号为有效高电平，下一个时钟周期数据总线为高阻态。
存储地址 A12 -A0
DQ15-DQ0 数据端口16位宽 数据输入输出复用
BA0 BA1为bank地址

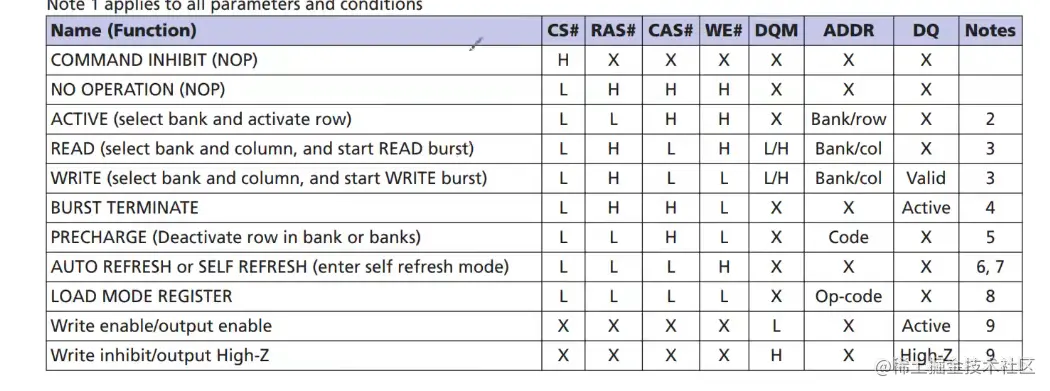

SDRAM 操作命令
CS# RAS# CAS# WE# 构成指令集
BA CKE DQM等辅助作用。
comman inhibit禁止命令： cs为高电平。
no operation： 无操作命令 空命令 cs低电平，RAS CAS WE为高电平。 空闲状态时候占用空闲端口。
LOAD MODE REGISTER： 配置寄存器命令 CS RAS CAS WE为低电平，所有bank均处于空闲才可以写入，而且在执行命令后SDRAM要等待一段时间，为模式寄存器配置时间。 之后才可以写入新的命令。需要使用地址总线ADDR 完成辅助配置。
通过地址总线可以完成模式配置。
LOAD MODE REGISTER：
Brust length 突发长度，
突发：同一行中相邻的存储单元连续进行数据传输。 连续传输所涉及的存储单元称为突发长度。
111 fullpage 整页突发。
M3=0 5种突发方式，M3= 1只有四种突发方式。
000 突发长度为一个字节，代表着每次读写数据都要对存储单元寻址。 如果需要连续的操作，就要不断写入列地址和行地址。
需要不断写入地址和命令。
使用突发长度：
指定起始地址 和突发长度，写入读指令，内存就会自动进行操作。
如果实际需要数据长度小于 突发长度，我们需要发送突发停止命令，结束当前数据的传输。

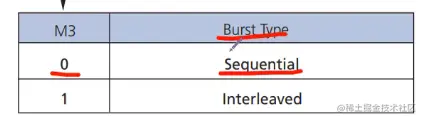

M3寄存器，为突发类型的设置。
顺序突发类型和 隔行的突发类型。

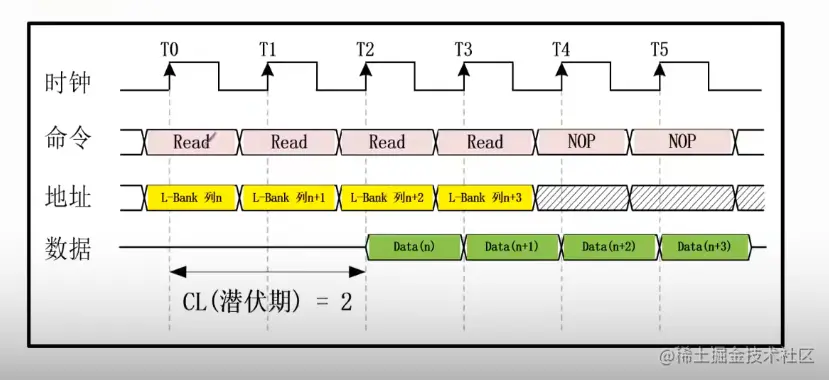

CAS latency：列选通潜伏期。写入读命令，出现第一个数据的时间间隔。 可以设置周期。
OP mode ： 模式设置，只开放了标准模式。低电平即可。

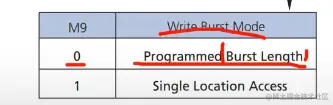

M9： 设置we 写操作设置，为0为突发长度，为1SDRAM 每个写命令只能写入一个。
其他为reserve 设置为0即可。
PRECHARGE 预充电命令，关闭指定逻辑bank，预充电执行后必须等待一定周期，完成这个命令，bank可以重新操作。 cs ras为低电平 cas we为高电平。
AUTO refresh or self refresh： 刷新命令
上限为64ms，刷新速度为行数除以64ms。
自动刷新和自刷新。 0001控制信号。
控制指令 0001
当时钟使能信号为高电平，写入刷新指令，执行的是自动刷新操作，自动刷新之前必须进行预充电命令，将所有bank关闭，针对一行中所有逻辑单元，在刷新过程中逻辑单元必须停止工作。完成后进入正常工作。 等待64ms后，可以对同一行刷新。
如果时钟使能信号为低电平，执行自刷新，在休眠状态下低功耗下数据保存。 依靠内部时钟工作，要退出，将时钟使能信号置为高电平。
激活命令
0011，SDRAM处于空闲状态才会被响应。 bank/row 选择指定逻辑bank和行进行激活操作。预充电命令关闭当前行后，才可以进行下一个激活操作。
一个逻辑bank预充电后需要使用，还需要进行激活操作。只有SDRAM处于空闲状态才会被响应，激活命令为后续操作激活某一行，指定逻辑bank，指定行。 预充电命令后，激活命令才会被关闭。
WRITE： 写命令
突发写入操作 0100，还需要使用A10，突发写操作后立即自动预充电命令当A10为高电平，A10为低电平时候，当前行依然处于激活状态，以便于对当前行继续进行读写操作。
read读命令：
进行突发读取
BURST terminate：突发终止命令
当突发长度大于发送数据数时，突发终止命令来终止操作。
