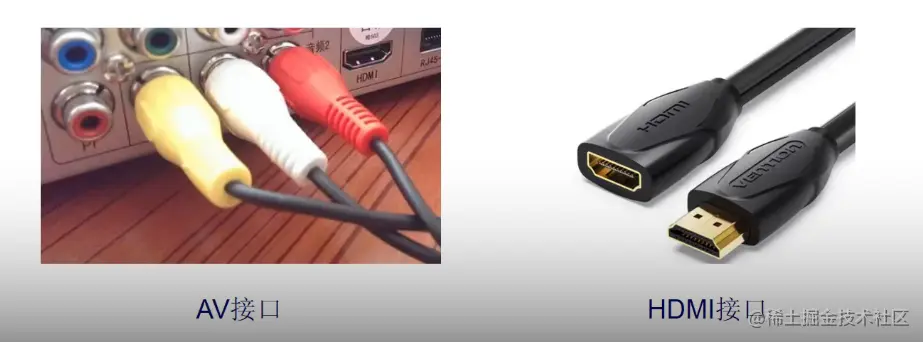

HDMI介绍


HDMI是新一代的多媒体接口标准。

high definition multimedia interface 高清多媒体接口

能够同时传输视频和音频，简化了设备的接口和连线。能够提供更高的数据传输带宽，可以传输无压缩的数字音频及高分辨率视频信号。

bps： 每秒传输多少bit数据 数据带宽

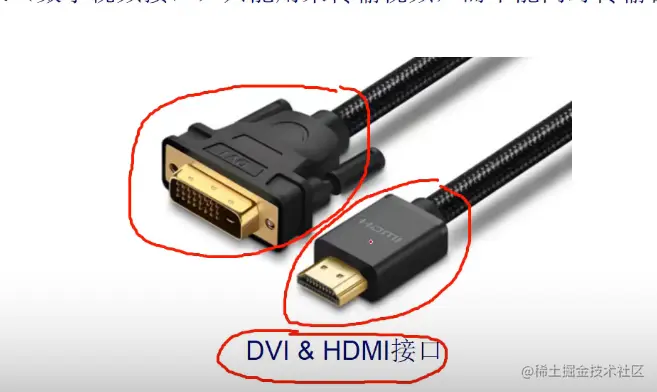

HMDI和DVI DVI&HDMI接口

HDMI 向下兼容DVI。

DVI 数字视频接口，只能用来传输视频，而不能同时传输音频。


DVI和HDMI 接口协议在物理层 均使用TMDS标准传输音视频数据。

TMDS标准

最小化传输差分信号，TMDS是一项高速数据传输技术，在DVI和HDMI视频接口中使用 差分信号 传输高速串行数据。

TMDS差分传输计数使用两个引脚来传输一路信号，利用两个引脚间的电压差的正负极值和大小 来决定传输数据的数值。0或1

DVI或HDMI视频传输所使用的的TMDS连接通过四个串行通道实现。

同时传输 blue green red三个通道，时钟信号通道。 四个通道

DVI： RGB 444

HDMI： RGB 444

          YCrCb 444

          Ycrcb 422


独立的TMDS时钟通道为接收端 提供接收的参考频率，保证数据在接收端能够正确恢复。

图像格式：

1 RAW

图像传感器中，感光阵列由红，绿，蓝三种感光点组成，假如这种每个感光像素点转换成数字信号后直接输出就得到了RAW格式的图像数据。

这种数据保留了很多原始信息，数据量大。保存了更多的细节。

2 RGB

RGB是RAW格式经一系列处理后得到的图像格式，三原色组合的图像格式。

3 YCrCb 即YUV

YcrCb，Y代表亮度分量 灰度值，Cb代表蓝色色度分量，Cr代表红色色度分量。

Ycrcb 分为444 和442.

YUV 中Y代表明亮度，也就是灰度值。 U和V代表色度描述色彩和饱和度。色度定义了颜色的两个方面，色调和饱和度。 Cr反映了RGB输入信号红色部分和RGB信号亮度值的差异。Cb反映了RGB输入信号蓝色部分和亮度值之间的差异。

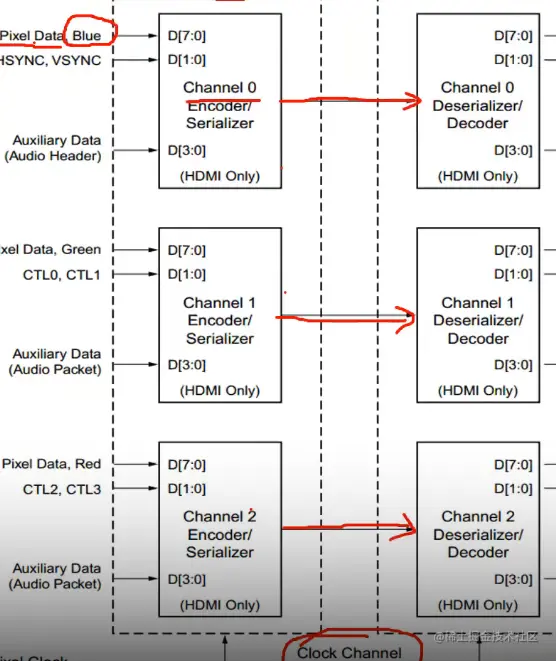

TMDS连接在逻辑功能上分为两个阶段 编/解码 和并串转换。

编码阶段，编码器把视频源中的像素数据，HDMI的音频数据，，行场信号编码为10位字符流。

串并转换阶段将10位字符流转化为串行数据流，并将三个差分输出通道发送出去。

DVI编码 只有HDMI有音频通道

DVI编码机制


传输视频图像过程中，数据通道上传输的是编码后的有效像素字符。

每一帧图像行与行间，以及视频不同帧之间的时间间隔 消隐期，数据通道上传输的则是控制字符。

每个通道上有两位控制信号的输入接口，提供四种不同控制字符。 这些控制字符提供了视频的行同步以及场同步信息，在蓝色通道传输。

HDMI编码

编码机制

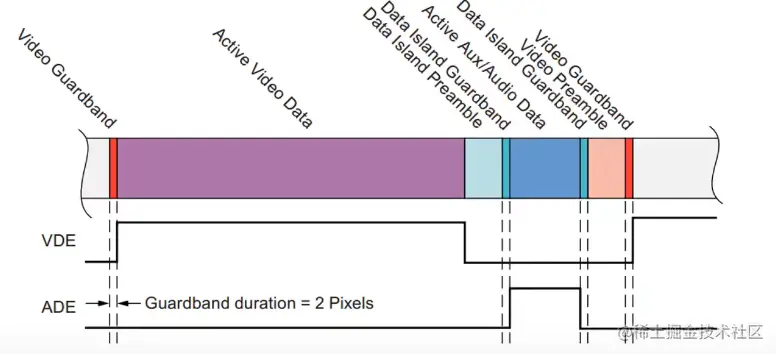

HDMI传输的消隐期除了控制字符外，还可以用于传输音频或者附加数据，比如字幕信息。

TMDS为视频编码。

4bit的音频和附加数据 通过TERC4编码机制转换成10bit的TERC7字符，在红色和绿色通道行传输。

在蓝色通道传输的是行场同步信号。

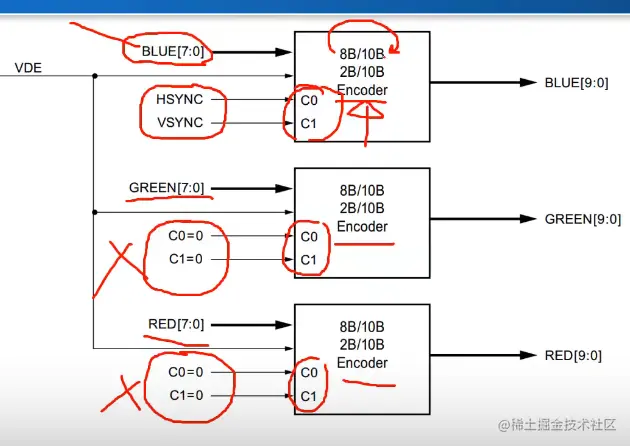

DVI编码器

VDE 用于各个通道选择输出视频像素数据 还是控制数据。

HSYNC和Vsync 信号早蓝色通道进行编码得到10位字符，然后在视频消隐期传输。 VDE=0时候

绿色和红色通道的控制信号C0和C1同样需要编码，并在消隐期输出。

每个通道输入的视频像素值都要使用 DVI规范中的TMDS编码算法进行编码。


TMDS编码算法：

TMDS和LVDS、TTL相比有更好的电磁兼容性能。

这种算法可以减少传输信号过程的上冲和下冲。 可以用低成本的专用电缆实现长距离、高质量的数字信号传输。

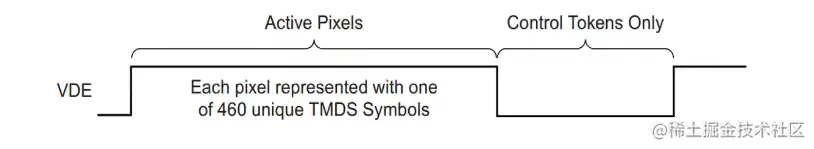

每个通道的8bit像素数据都被转换成460个特定10bit字符中的一个。

这种编码机制大致上实现了传输过程中的直流平衡。

视频字符和控制字符 状态跳转次数 的不同 将会被用于发送和接收设备的同步。

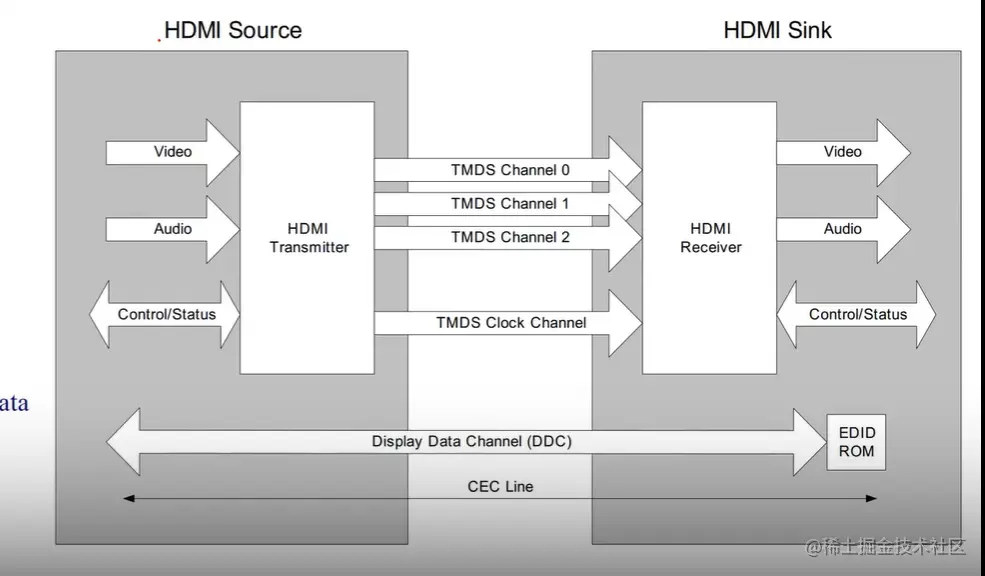

HDMI模块框图：


HDMI source 发送端：

TMDS四路信号，三路数据一路时钟。

CEC line： 用户电气控制

EDID： 扩展显示 标识数据

DDC： 可以理解为IIC通信。

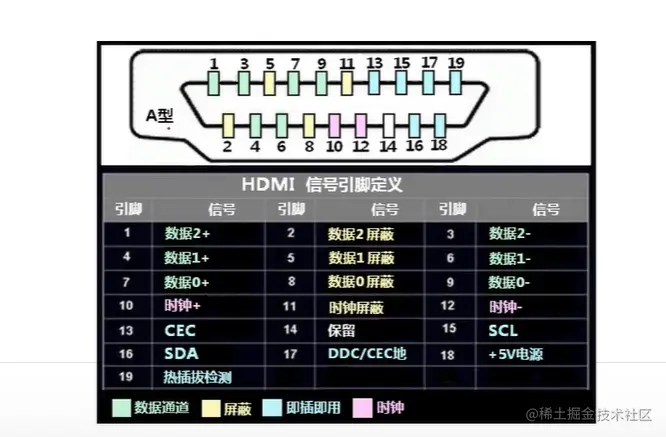

HDMI引脚定义


数据和时钟均为差分信号。 TMDS

CEC用户电气控制 SCL和SDA 时钟和数据 IIC的信号线。

地线和电源。

热拔插检测： 换设备时候通过读取EDID，重新对设备连接进行配置。

硬件设计：

TMDS的数据通道和TMDS的时钟通道。

如果只用视频传输可以用DVI来代替HDMI。

HDMI彩条显示实验

驱动ZYNQ上的HDMI接口显示彩条图案。

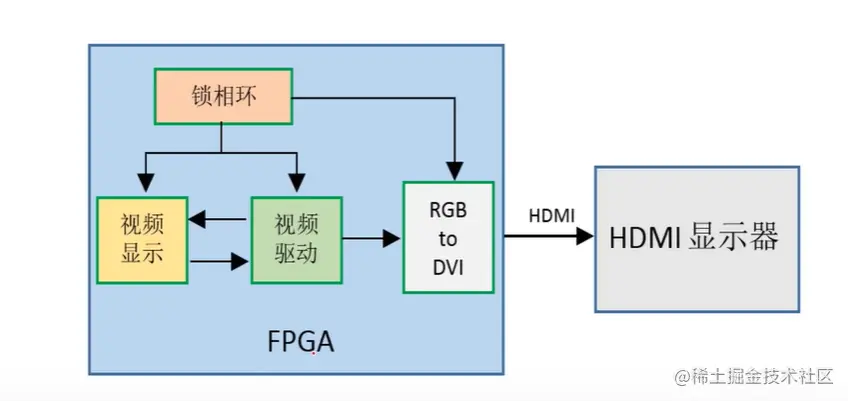

视频显示产生视频图案，视频驱动产生一个驱动时序，转换为DVI接口时序。

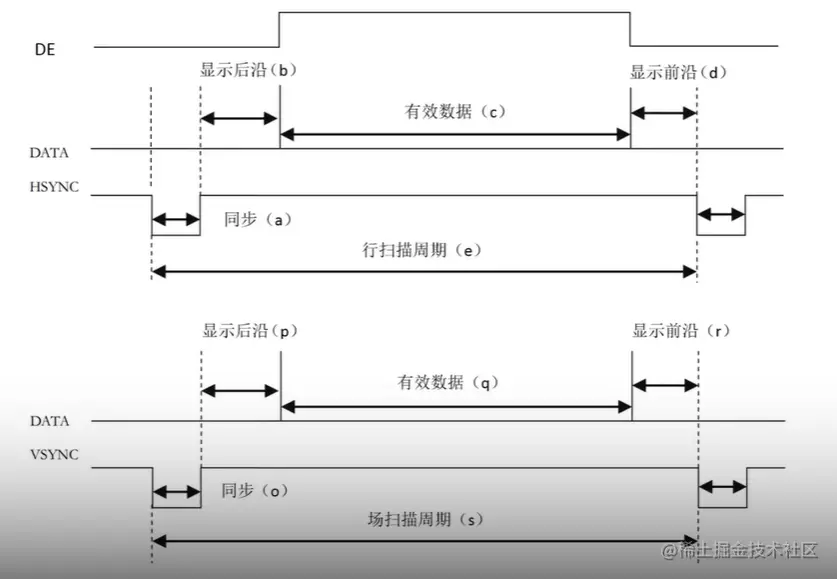

行同步和场同步：

消隐期和边界 有效数据 边界和消隐期

场扫描周期以行扫描周期为单位。

常用显示器时序参数：


分辨率 像素时钟 行时序 帧时序

HDMI模块设计

1产生 rgb hsync vsync de clk信号

2 产生串行10位数据 hdmi控制模块

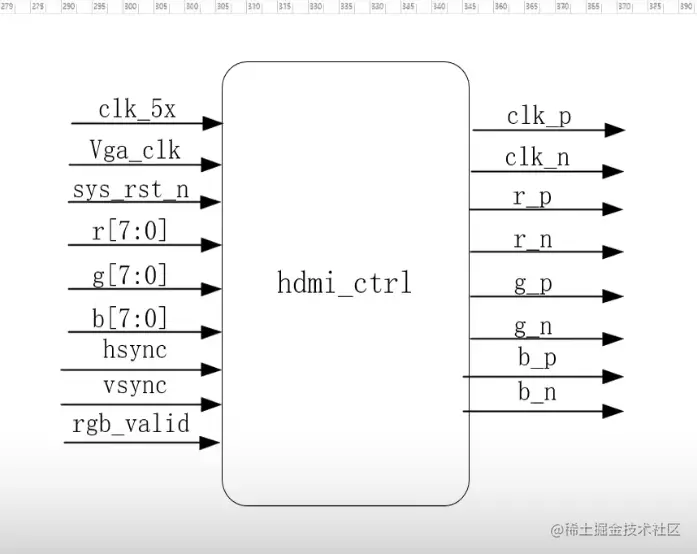

hdmi控制模块

分两部分：

1： 8bit - 10bit 编码过程

2：10bit并行数据到差分数据串行 转换

1： 8bit - 10bit 编码过程


2：10bit并行数据到差分数据串行 转换


par_to_ser模块并转串需要调用四次，三次数据一次时钟。转换为差分信号。

encode：调用三次

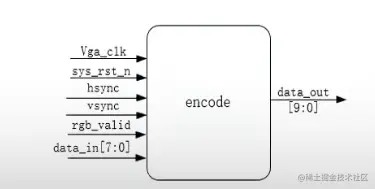

子模块：encode编码模块

可以直接使用XILINX官方文档程序，TMDS编码。

encode.v

TMDS编码

子模块：par_to_ser模块

三部分组成：

并行 - 串行

单端 - 差分

单沿采样 - 双沿采样

使用ip核： ALTDDIO_OUT可以将单沿信号变为双沿信号。

ALTDDIO_OUT属于DDR双倍数据速率一部分

Double DATE rate：双倍速率的含义是在时钟的上升沿和下降沿采样。

并行数据 - 串行数据 转换部分

10 bit的数据 奇数位下降沿发送5位宽 偶数位上升沿发送5位宽。 而ip核为1位宽。

数据做处理：

通过计数器控制数据移位，完成数据更新。 通过五位的数据移位，完成一个时钟周期一位。 五个时钟周期后传入新的数据。

通过这种方式可以完成串行数据10bit传递。

奇数位偶数位都采用这种方法。

640x480分辨率时钟为25M，我们这里使用125M时钟，完成10bit并行数据转换成10bit串行数据，我们要10倍的速率完成数据同步。而单双沿信号检测，故使用5倍的时钟信号即可，125M。

移位操作：

wire [4:0] data_rise = {data_in[8],data_in[6],data_in[4],data_in[2]};

wire [4:0]data_fall = {data_in[9],data_in[7],data_in[5],data_in[3]};

reg [4:0] data_rise_s = 0;

reg [4:0] data_fall_s = 0;

always@(posedge clk_5x)
    begin
        //cnt 计数范围为0-4，以最高位作为判断
        cnt <= (cnt[2] == 1'b1) ? 3'd0 : cnt +1'b1;
        //高四位给低四位，实现移位。新数据更新或者移位
        data_rise_s <= (cnt[2] == 1'b1) ?data_rise: data_rise_s[4:1];
        data_fall_s <= (cnt[2] == 1'b1) ?data_rise: data_rise_s[4:1];

    end

通过移位寄存器和 ALTDDIO_OUT ip核完成了 并行到串行，单沿到双沿信号的处理。

单端到差分 部分

单端输入指信号有一个参考端和一个信号端构成，参考端一般为地端，差分是将单端信号进行差分变换，输出两个信号，一个和原信号同相，一个和原信号反相。

差分信号两根线传输，对单端信号取反，然后分别传输。

单端使用一个线传输 电压值超过一个信号阈值为1，低于为0.

故例化两个ddio_out 模块，将第二个模块信号取反，第一个ip核输出为ser_p,第二个模块输出ser_n。

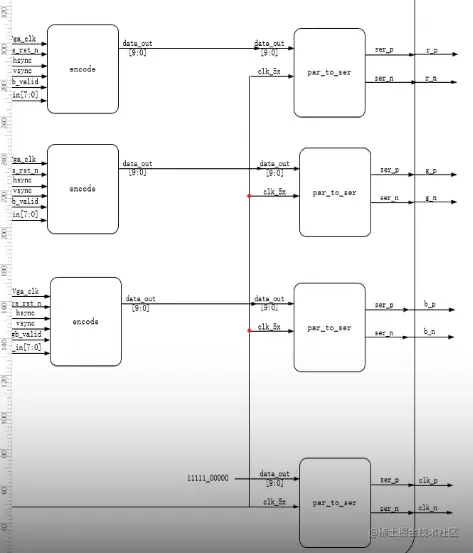

完成hdmi控制模块

encode模块例化三次 分别对应红绿蓝三部分。

并行到串行模块实例化四次。

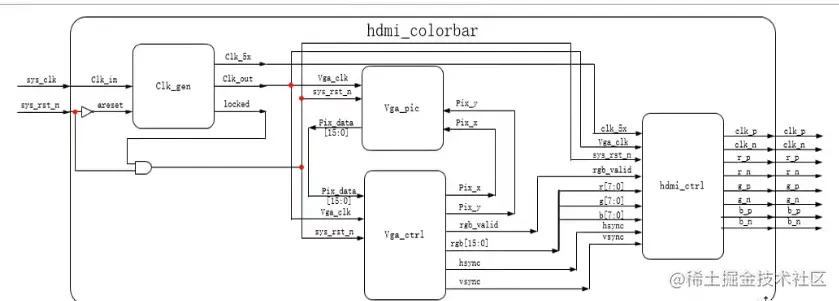

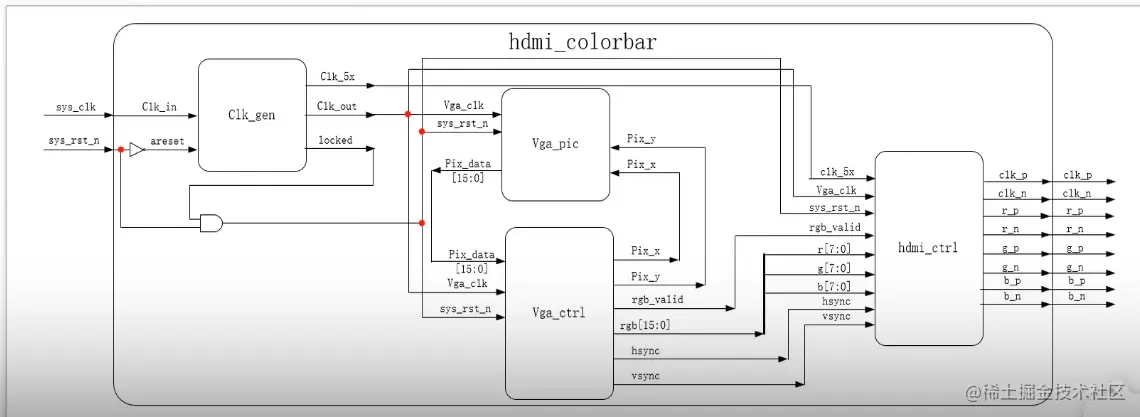

总的框图：

image.png vga_ctrl:

vga_pic:图像数据生成模块 pix_data 图像数据

clk_gen: 可以调用ip核 PLL锁相环。输出25M工作时钟vga_clk 640x480，再生成一个125M时钟 clk_5x

例化vga_pic图像数据生成模块，vga_ctrl vga控制模块生成行场同步信号，图像有效信号等。 实例化hdmi_ctrl控制模块。

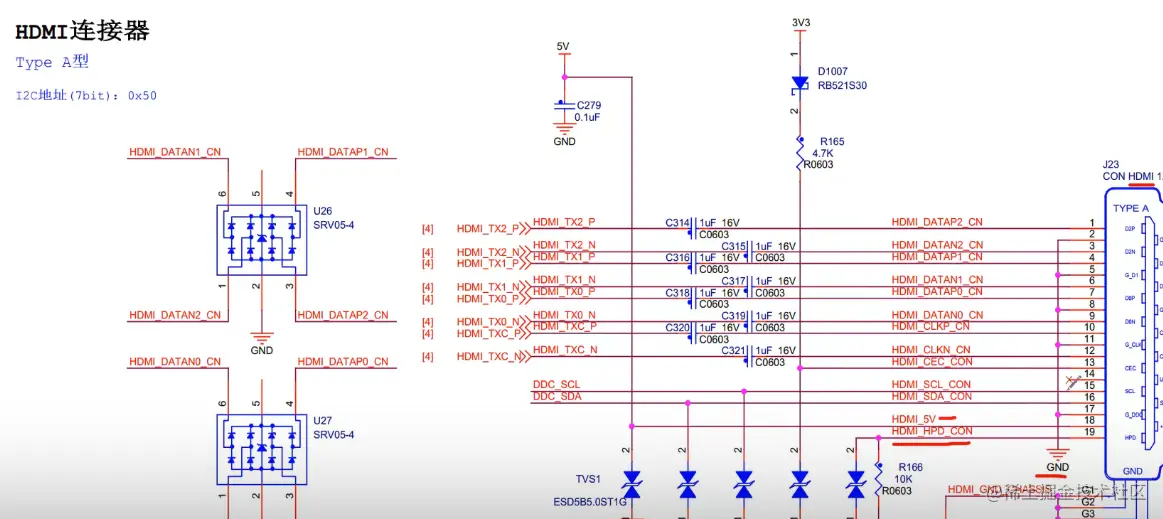

HDMI连接器

8路信号为4个 差分对 还有两个ddc的scl和sda信号，共10路信号。scl和sda信号为高电平。
