C++ 静态反射在网易云信 SDK 中的实践

网易云信
4,138 阅读8分钟

对话系统

目前网易云信 IM SDK 支持全平台，IM SDK 每次发版除了要针对新功能进行测试外，回归测试也占了很大比重，随着 IM SDK 支持的平台越来越多，API 接口越来越丰富，每次需要回归测试的范围也在不断增加，如果以人工来完成，不仅效率低下，而且可能会产生漏测、误判等问题。为了提高回归效率、持续监控程序质量，云信在“质量保障体系”建设中投入了大量精力来搭建和完善“自动化测试平台”，“API 自动化测试”作为自动化测试平台的重要组件，为“单元测试”、“回归测试”、“每日构建”等功能提供了有力支撑，接入自动化测试平台非常有意义，其中“API 自动化测试”的主要流程如下图所示，本文就“根据 API 信息转为 API 调用”、“API 调用结果转换为用例执行结果数据”在桌面端（Windows、MacOSX、Linux）实现的关键技术进行讨论。


为什么要使用反射

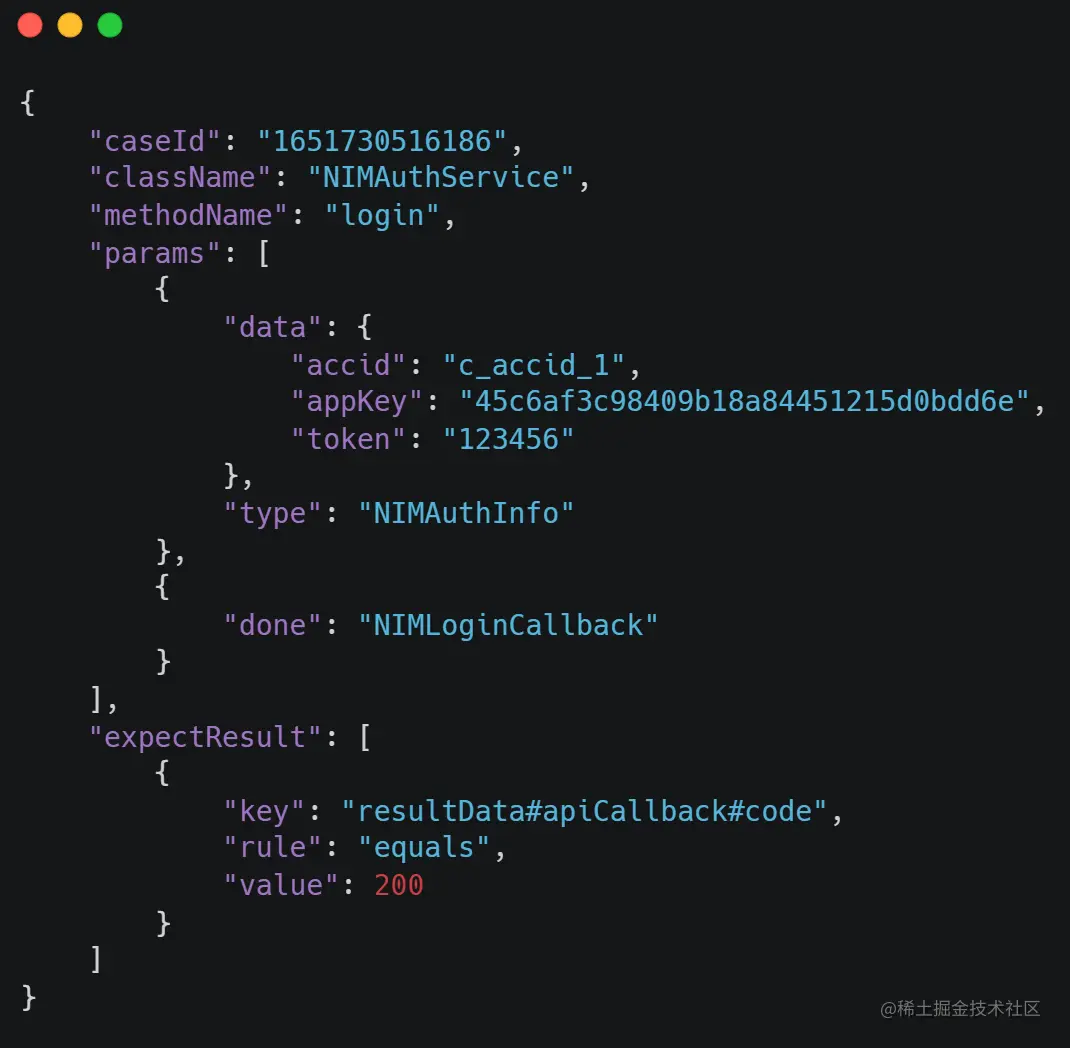

下图所展示的内容是由“自动化测试平台”下发的用例信息（为了方便展示，字段有裁剪）。


其中 className、methodName 描述了 SDK-API 的 NIMAuthService::login 方法，params 结点则描述了 login 方法的参数,根据上节提到的“根据 API 信息转为 API 调用”、“API 调用结果转换为用例执行结果数据”，其中涉及到转换有两种：

  • API 转换

    根据用例传入的 className、methodName 来找到对应的 API。

    从上图的数据上来看要找到 NIMAuthService::login 进行调用。

  • 数据转换

    JsonData2cppStruct，测试平台 Json 数据转换到 C++ 数据。

    cppStruct2JsonData，C++ 执行结果数据转换为 Json 数据上报到测试平台。

    从上图的数据上来看要把 data 节点的数据转换为 NIMAuthInfo，做为 NIMAuthService::login 的调用参数.

    对于这种场景使用“反射”无疑是最适宜与优雅的方式，为什么这么说呢，可以进行如下的对比：

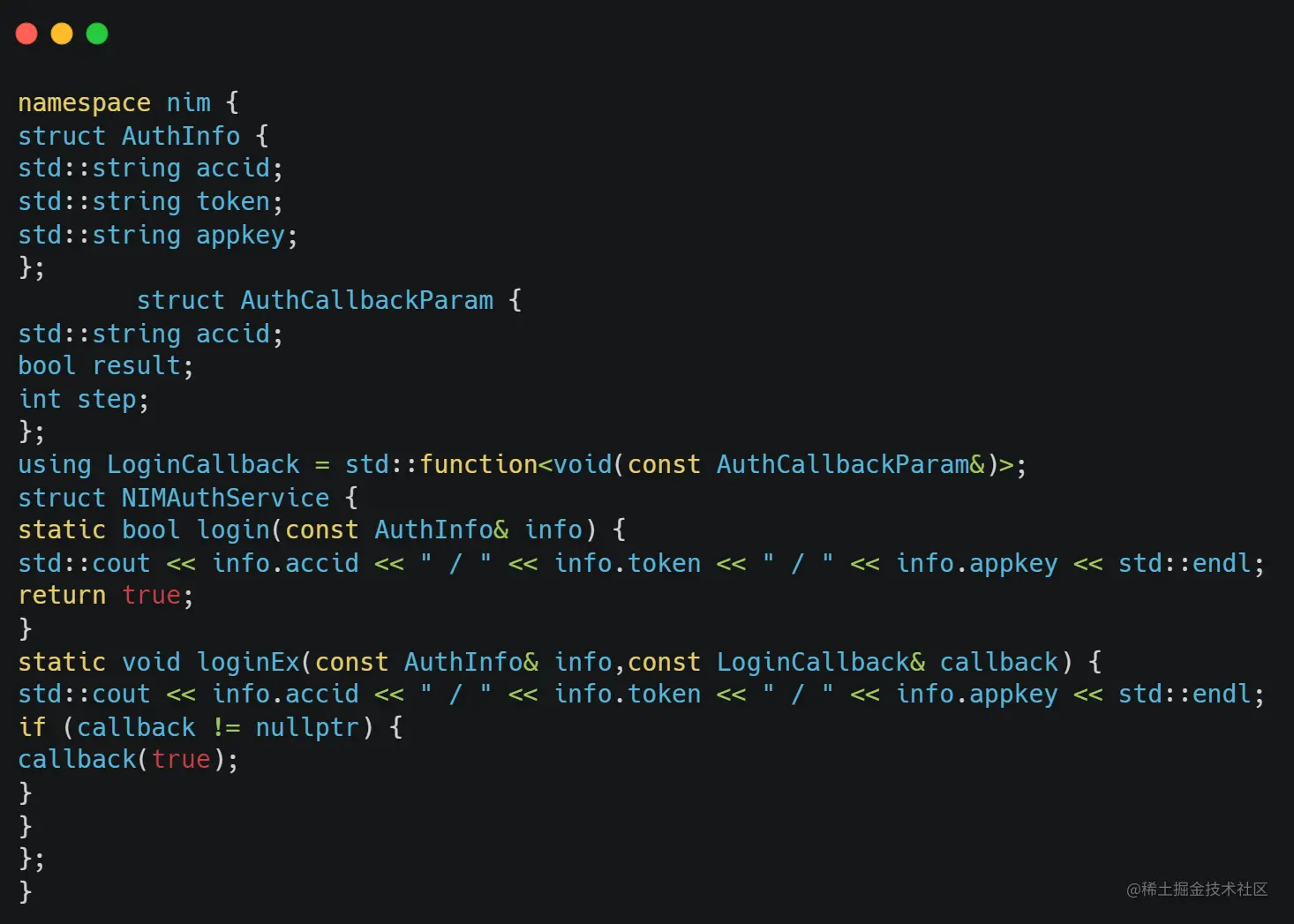

IM SDK-API（仅示例）：


不使用反射机制，需要根据输入的 Json 数据来查找对应的 service，并找到对应的方法，把 Json 数据转换为对应的 C++ 结构，然后进行 API 调用，基中会涉及到大量的重复逻辑的判断。

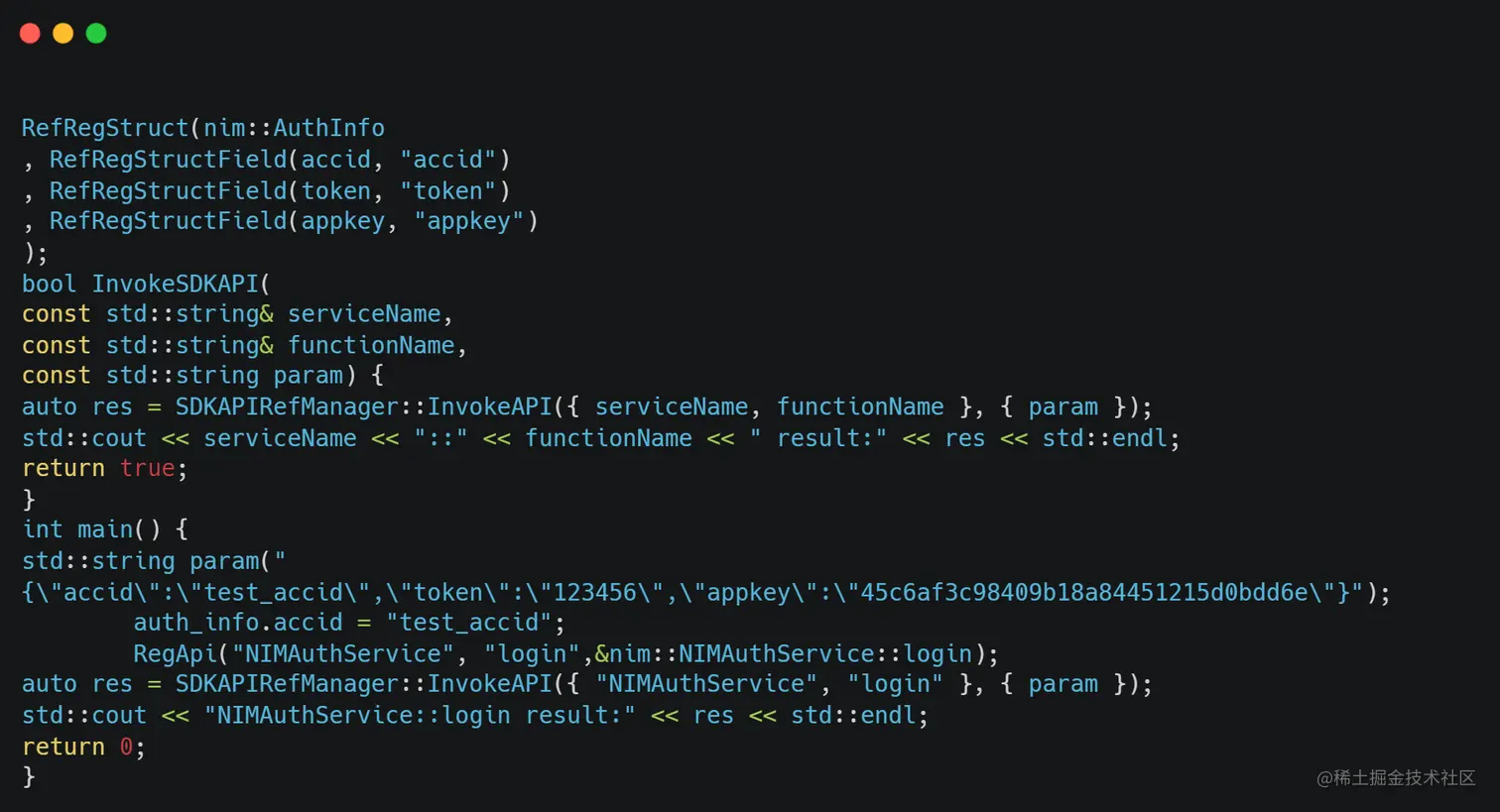

引入反射机制之后：


在进行 API 调用时，可以直接从 SDKAPIRefManager 中查询已注册的反射信息进行 API 调用。

引入反射的意义 :

对于统一、通用的接口描述，使用反射来实现从无类型数据构造运行时参数，查找 API 并完成调用。

  • 测试平台，完成 SDK 平台无关性、业务一致性测试。
  • 测试接入程序具备“接入便捷”，“兼容多版本 SDK”、“易维护”的特性。

配合代码的自动化生成，在不投入过多精力的情况下，也可以做到程序质量的有效提升。关于“API 反射信息注册”会在下面的章节中进行详细的介绍。

反射的实现原理

对于 Java、Object-c、C# 的程序员来说”反射“是很常用的机制，但 C++ 出于性能及语言特性的考虑，并没有实现反射机制，C++ 虽然没有提供反射的实现，但强大的 C++ 语言可以很方便的实现反射机制。\

为了方便进行转换使用的 Json 库为 nlohmann/json（github.com/nlohmann/js…

可以先看下面示例代码：

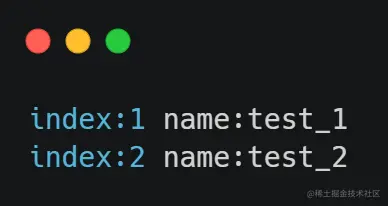

输出结果:


观察示例中的代码可以发现，通过取得类成员变量的地址来完成对具体类实例对象成员进行调用。\

auto index_addr = &Test::index;

auto name_addr = &Test::name;

auto fun_print_addr = &Test::printInfo;

test.*index_addr = 2;

test.*name_addr = "test_2";

(test.*fun_print_addr)();

而这种机制，也是我们实现 C++ 反射的基石。

反射的实现主要可以分为三个方面:

  • 元数据生成

    元数据是 C++ 对象的描述信息，保存了 C++ 全局函数、全局对象、对象的成员函数及成员变量的地址、用于反射查找的名称等信息，参考示例代码，可以把 auto index_addr、auto name_addr、auto fun_print_addr 理解为元数据。

  • 元数据反射

    元数据反射可以理解为依据外部输入的反射信息包括对象名称、数据的格式化字符串（比如 Json、xml 等)、方法名称、生成对应的 C++ 对象或查找对应的 C++ 方法。

  • API 调用

    根据查找到方法及根据数据的格式化字符串生成的 C++ 对象来完成相应的 API 调用。

按照元数据生成的时机,反射可以分为两种类型：

  • 动态反射

    在程序运行时才会生成对应类型的元数据信息，优点是需要转换时才生成元数据信息，占用内存小，缺点是运行速度稍慢。

  • 静态反射

    在程序的编译期生成元数据信息，优点是元数据不需要动态生成，运行速度稍快，缺点是包体积与内存占用会增加。

    对于自动化测试这个场景，在内部使用，对包大小、内存占用等没有太大要求，为了提高用例执行效率以及反射代码的自动生成的便捷性，我们采用了静态反射。

静态反射的实现

1. 结构体的元数据信息保存

如上面的示例代码，struct Test 的每个字段都可以取得其在类中的偏移&类型信息，把偏移&类型信息及变量名称保存下来，生成字段的反射信息，struct 做为反射信息查找的关键字。

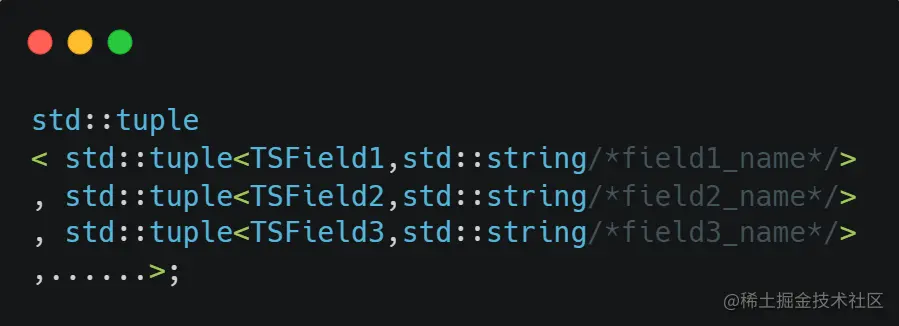

C++11 提供了 std::tuple，可以很方便的存储这些信息，形如：


通过特化 nlohmann::adl_serializer 结合 struct 的元数据信息来实现 struct 的 to_json、from_json。

关于这部分内容已有大神给出了比较详细的介绍《现代 C++ 编译时 结构体字段反射》

（zhuanlan.zhihu.com/p/88144082）

2. API的元数据信息保存

从”测试服务器“上下发的测试用例，SDK-API 参数以 Json 的格式传递，由于掌握了结构体与 Json 的数据的转换，如果把 API 的调用转换为字符串映射，即对 SDK-API 进行类型擦除，在进行 API 调用时根据 SDK-API 注册信息，把 jsonArray/stringArray 转换 tuple 结构（例如 std::tuple），然后进行 tupleCall，完成 API 的调用。

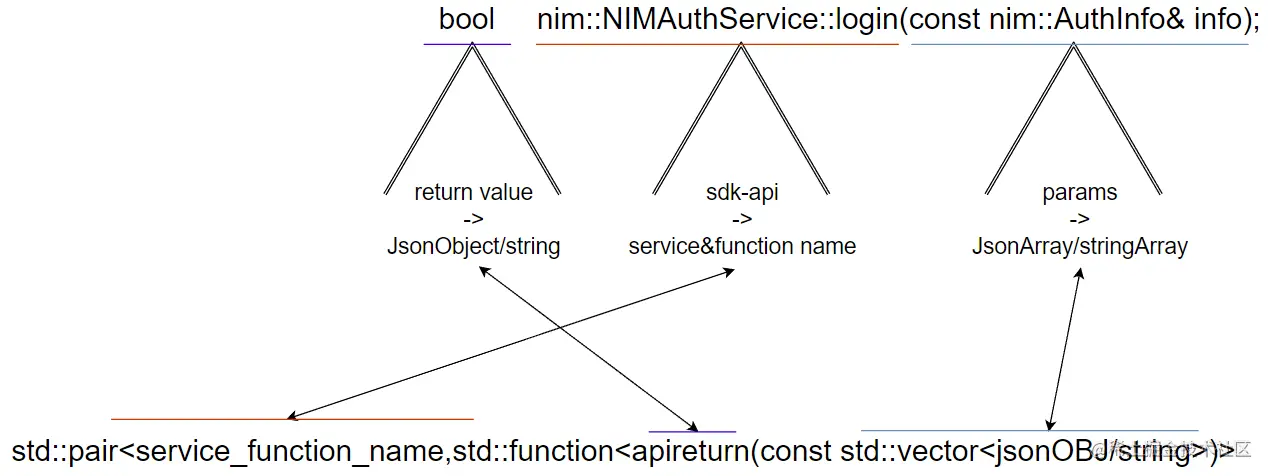

映射关系如下：


所以有如下的定义：


3. API 类型擦除

限于篇幅，只介绍一下静态函数的处理，所谓 API 类型擦除是指把不同类型的 API 接口统一到一样的定义方式，这里我们指定的统一定义 using api_function_wrapper_t = std::function<function_return_t(const function_param_list_t&)>;

function_return_t：API 返回值的 Json 格式字符串。

function_param_list_t：API 参数的 Json 格式字符串。

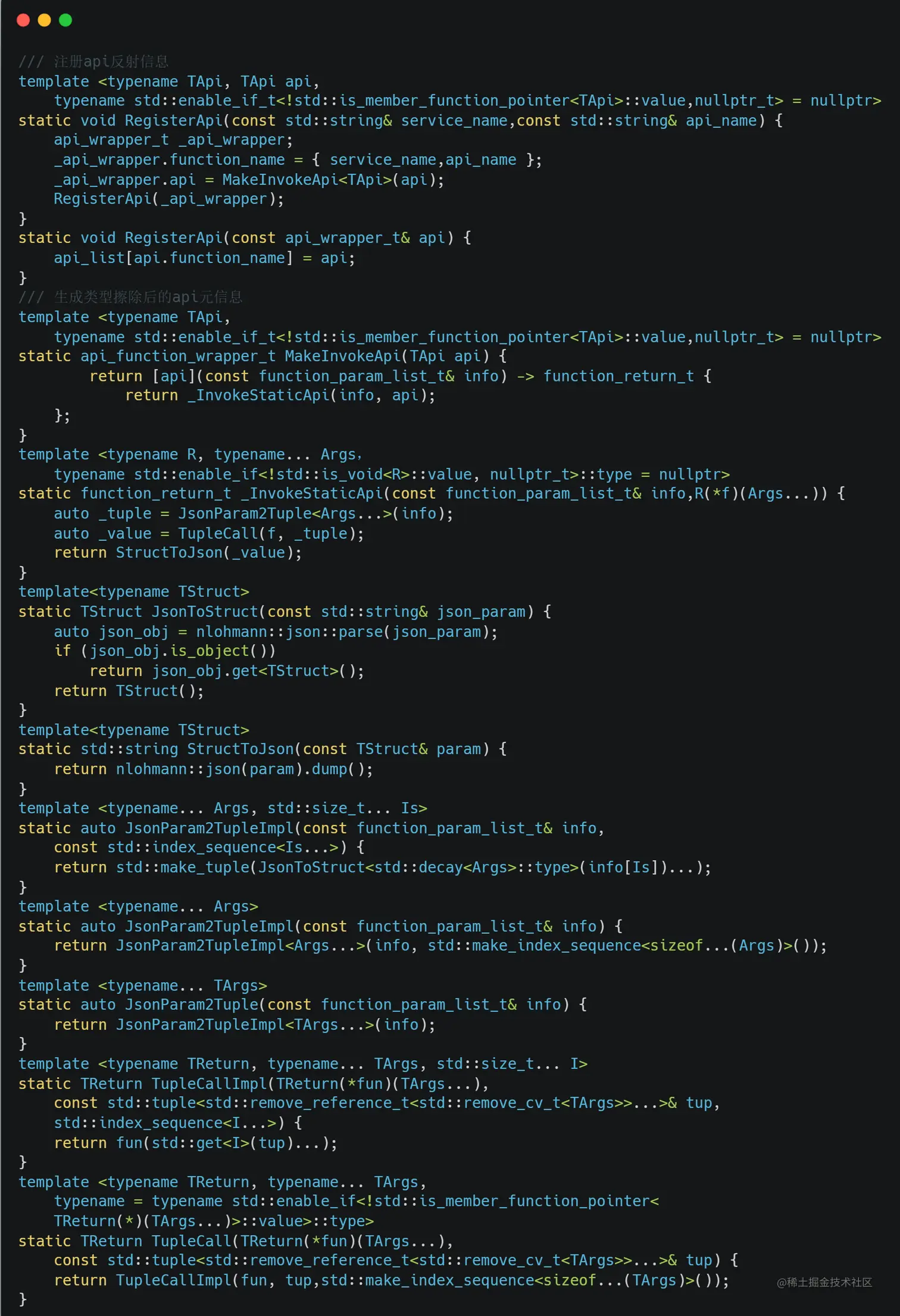

JsonParam2Tuple 方法就是根据“结构体反射信息”，把测试平台下发的 Json 参数映射为 tuple 结构，例如 std::tuple。

MakeInvokeApi 用于生成类型擦除的通用 API 调用对象

（api_function_wrapper_t）

_InvokeStaticApi 可以理解为 SDK-API 的真正调用，它保留了 SDK-API 的原始描述，并负责把 JsonParams 转换为 tuple，调用 tupleCall，取得返回值后把 cppParam 转换为 JsonParam。

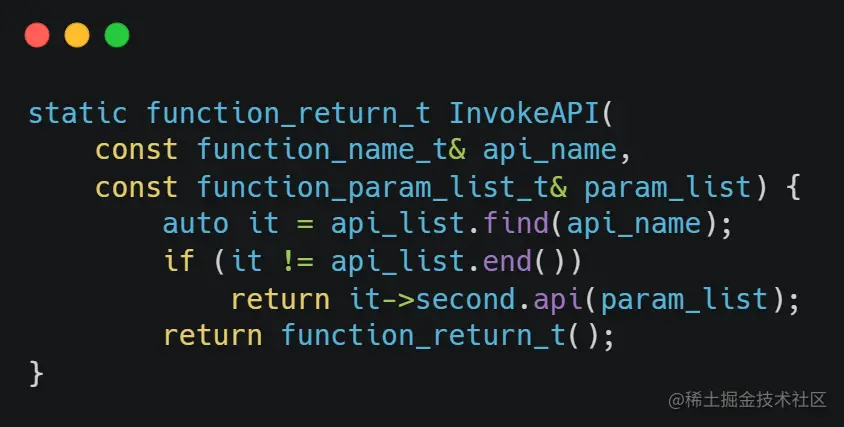

4. API 调用

通过注册信息来调用相应的 API，通过 api_name 来找到已注册的元数据信息，取到 api_wrapper，进行 API 调用，与普通函数调用无异。


5. 关于回调的处理

在 SDK 的模拟代码中有 NIMAuthService::loginEx 的定义，基参数列表是一个 LoginCallback，它是一个函数对象，无法通过 Json 来进行格式化，此时 loginEx 转换的 param_list[1]（LoginCallback）仅相当于一个占位符，它的类型，可以在注册 API 时进行推导，然后通过 JsonToStruct 的特化来进行处理，生成可以与 SDK-API 兼容的回调对象，在生成的回调对象执行中，把回调结果通知出去。

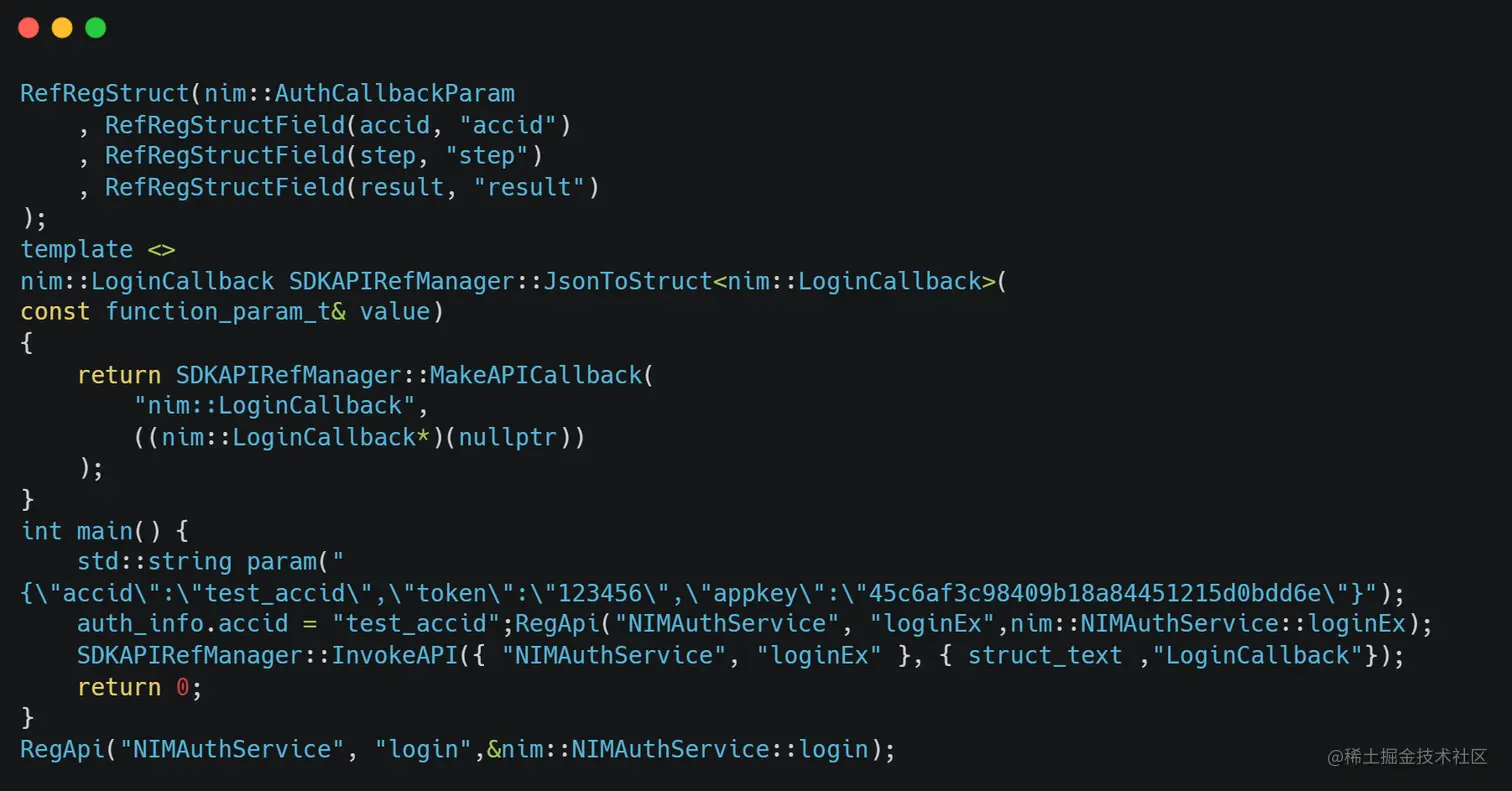

特化及示例代码:

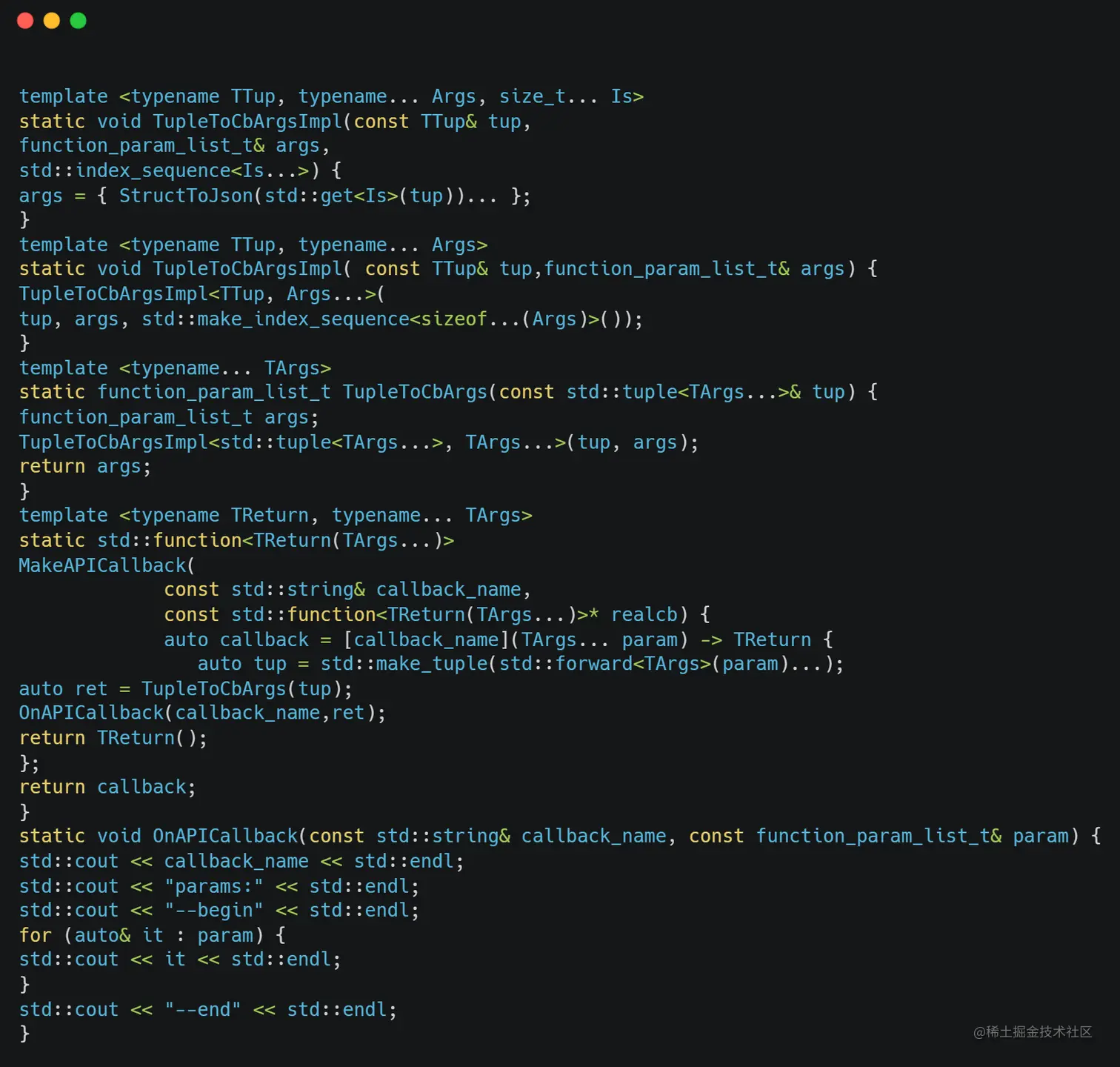

对应的实现代码：

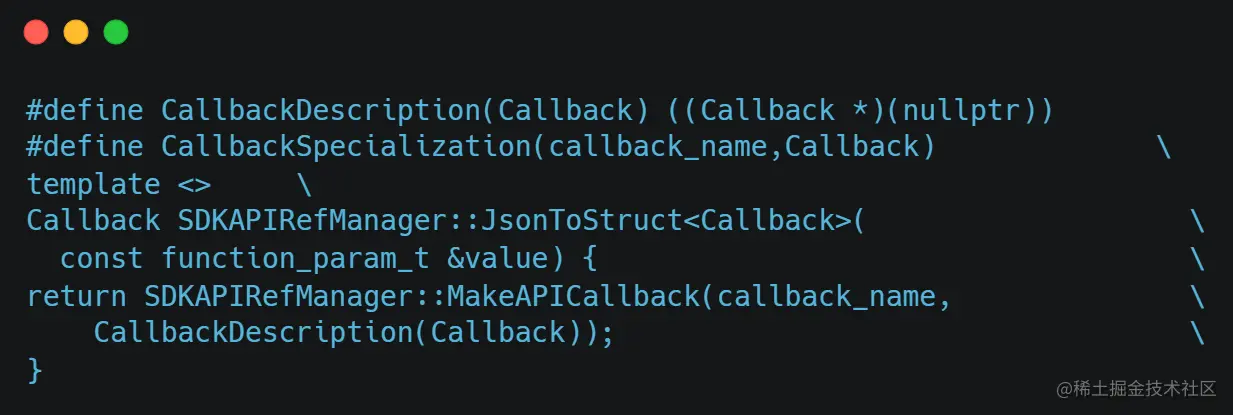

回调的注册可以使用宏来完成：

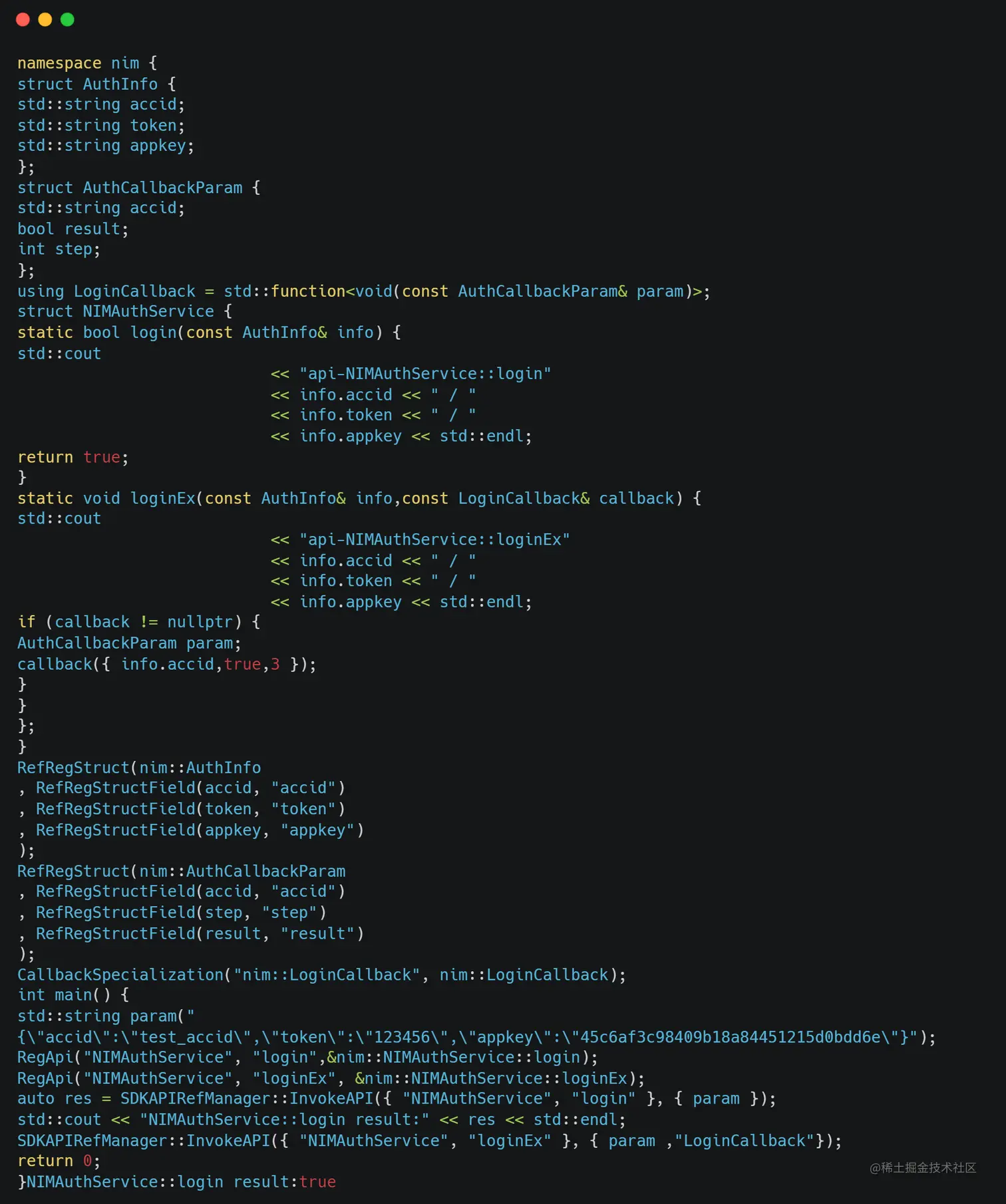

示例代码总览：

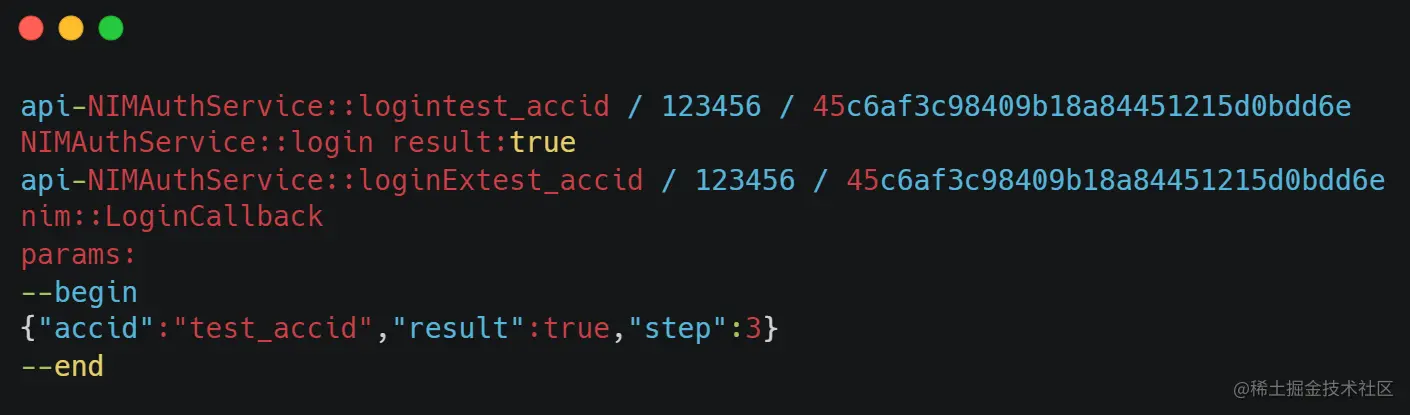

输出结果:


​

C++ 静态反射在 IM SDK 开发中的应用

反射信息的生成

IM SDK 接提供了大量接口，在生成反射信息时，如果依靠人肉手撸代码的方式会存在以下几个问题：

  • 工作量巨大
  • 容易出错
  • API 改动，需要搜索出对应的反射信息，一一进行修改

所以我们引入了 libclang 来自动生成反射代码，基于 clang 的源到源转译工具可以参考我们的一篇分享文章《NeCodeGen：基于 clang 的源到源转译工具》。

自动生成的代码如下所示，节选部分代码片段,其中 nim_api::NIM_AuthInfo 为云信 IM SDK（elite 版）中关于登录服务的封装，NIMAuthService 是反射信息的注册器。


应用场景

  • 自动化测试

    前面几个章节在介绍 C++ 反射实现时特定了“API 自动化的场景”，起初引入 C++ 反射也是为了实现自动化测试的接入，目前使用反射机制封装的 C++ 自动化测试接入 SDK 已完成了桌面端的覆盖，并达到了与 Java/object-c 同样的效果，测试团队只需要编写一份测试用例，就可以对目前 SDK 进行测试。

  • electron-sdk 封装

    云信 IM sdk N-Api 实现 node addon 的方式接入 native IM sdk，Napi::CallbackInfo 可以很简单的转换为 Json 格式数据，通过反射的方式来调用底层 native sdk 再合适不过了。

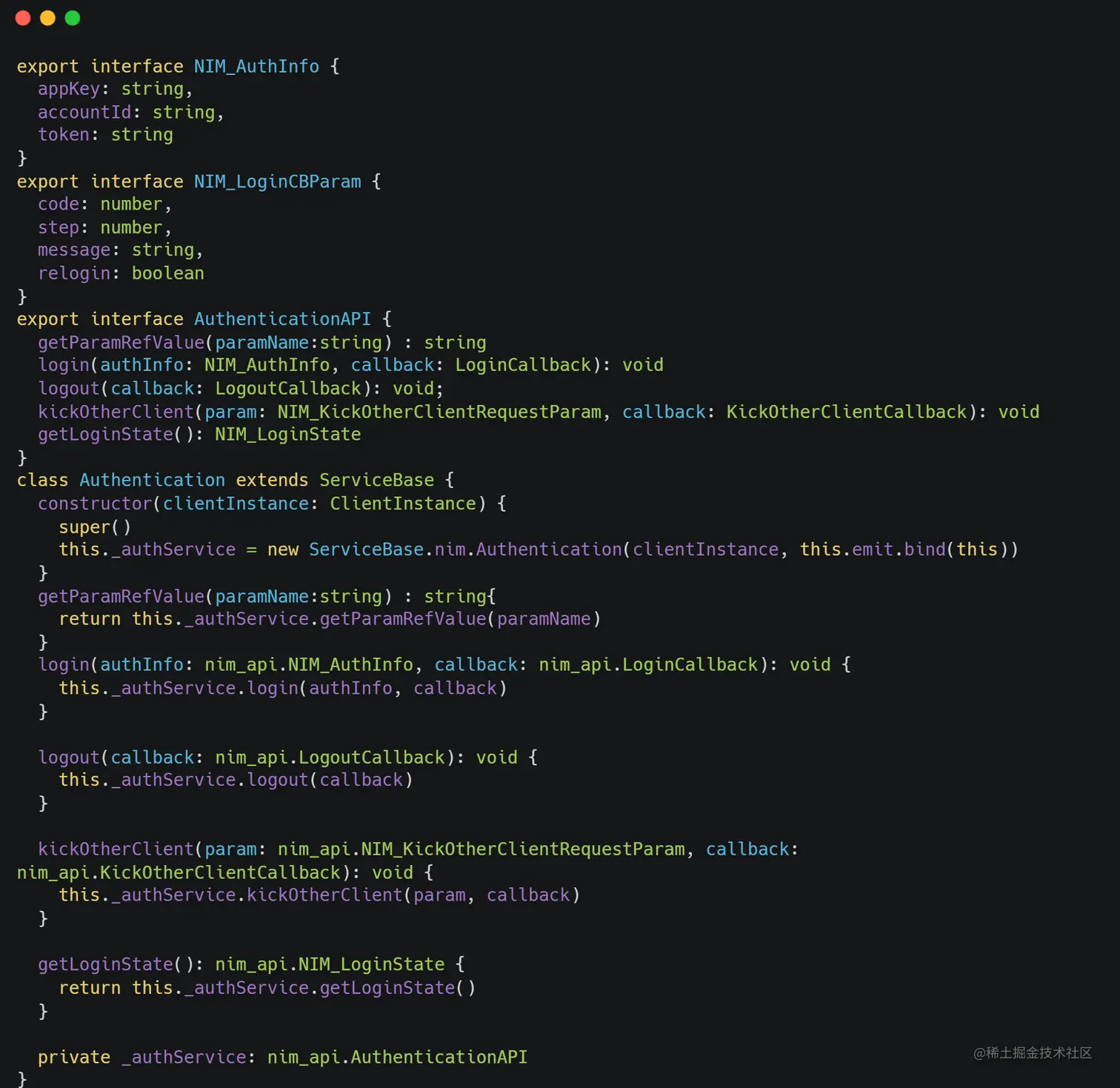

ts 代码节选

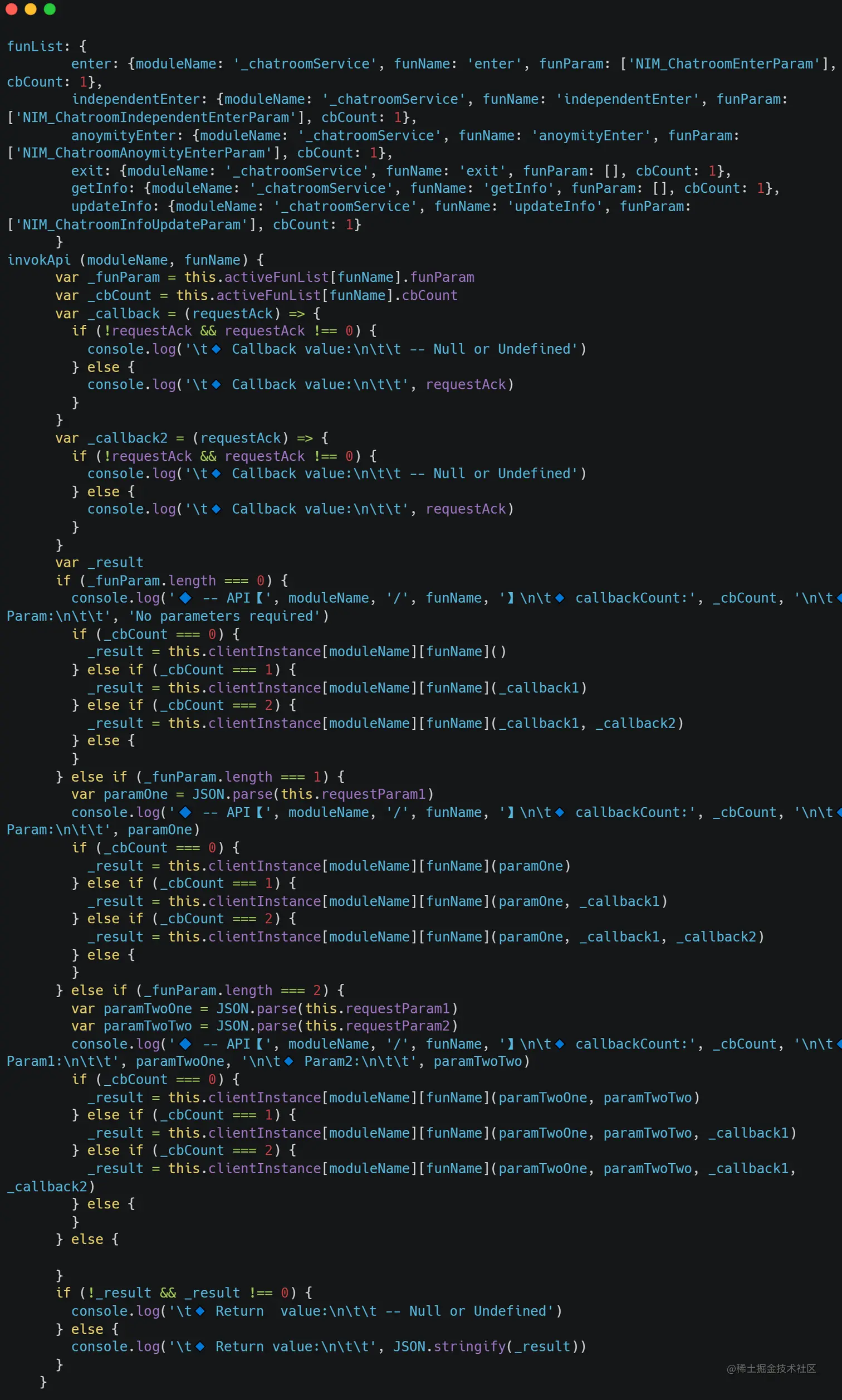

js 代码节选
