理论学习：
I2C通讯协议，简单双向，二线制同步串行总线，只需要两根线即可在连接总线上的器件之间传输信息。
广泛用于数据采集领域的串行AD，图像处理领域的摄像头配置。由于I2C协议占用引脚特别少，硬件实现简单，可扩展性强，被广泛用于在系统内多个集成电路之间的通讯。

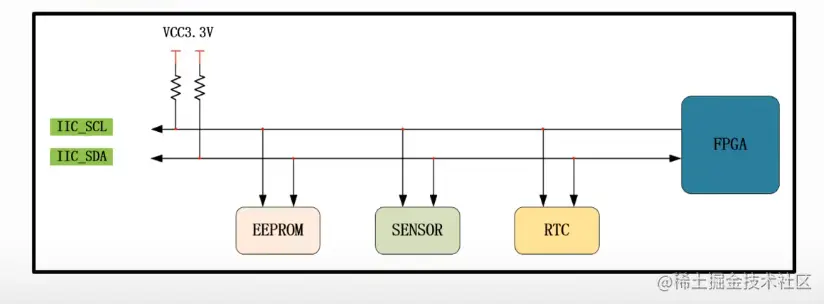

I2C物理层：
特点：
1 支持多个通信主机和从机
2 两线制 I2C_SCL 串行时钟线，用于同步通讯数据，I2C_SDA： 双向串行数据线，传输通讯数据。
3 总机通过地址 实现与不同设备的通讯。
4 空闲状态为高阻态，因为接了上拉电阻
5 多个主机同时使用总线，通过 仲裁 确定哪个设备使用总线
6 标准模式100kb/s 快速模式400kb/s 高速3.4Mb/s
I2C协议层：
第一个状态为 总线空闲状态
第二个状态为 起始信号
第三个状态为 数据读写状态
第四个状态 停止信号
SDA跳转到高电平 回到总线空闲状态

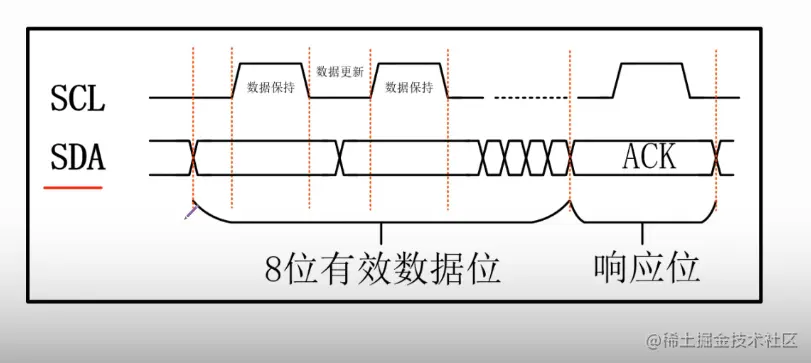

每次只写入1bit，8位有效数据位，SDA保持一个时钟周期的低电平，ACK应答信号。
器件地址：
器件地址，位宽为7位，0b5640 7bit都被设置了。eeprom只被设置了高四位。
最低为读写控制位 0 为写入，1为读出。控制命令发送到总线上，所有从机都会接收到，比较地址后，回应应答信号。两者完成数据交互。
存储空间 有需要单字节的也有需要两字节的 完成存储空间的寻址。
单字节写操作：
SDA 主机给从机发送 起始信号 器件地址 读写操作（0 写操作）
EEPROM 收到后 器件地址进行比较，回复应答信号，主机收到ack后，建立连接，先发送高字节再发送低字节 ， 每发送一个地址从机回应一个ack，然后开始数据data写入，然后ack，最后主机发送stop信号。
起始信号 器件地址+读写操作 ，从机比较器件地址后发送ack应答信号，主机和从机建立连接。 主机发送存储空间地址给从机先高位再低位，如果有两个字节地址，先发送高字节地址，再发送低字节地址，每次发送完成发送ack信号给主机，再发送data数据，ack后，主机发送stop。
页写操作：
和单字节操作类似。
器件地址分为两字节的和单字节的。
起始信号 器件地址 读写操作 ack 器件地址 数据n ack 数据n-1 ack... stop
24C64 一次不能超过32Byte数据。单页存储32字节
页写操作一次写的不能超过 存储容量
数据读操作：

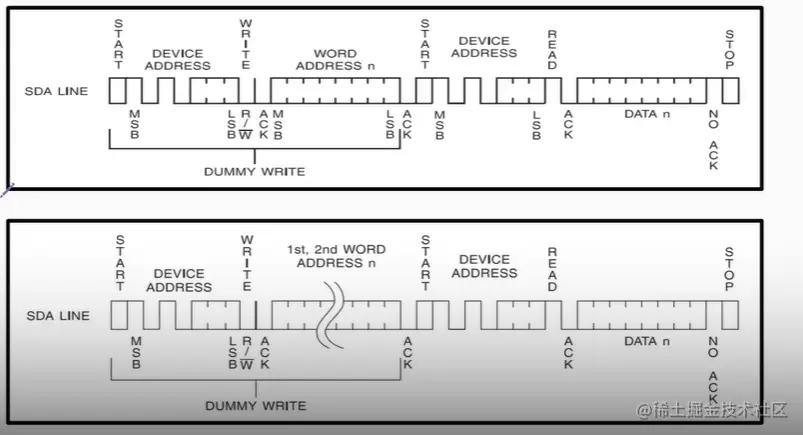

随机读：
随即为地址随机， 高字节在前低位在后，高位在前，低位在后。
起始信号给从机 器件地址+读写控制位（0数据写入） 从机回应ack 写入地址 ack 再次发送起始信号 发送控制指令（ 器件地址+读写控制位（1数据读取）） ack 接收数据data 主机给从机发送一个周期高电平1bit（无应答信号） 主机发送stop信号。
顺序读： 数据量增多
读取数据 ：
读一个数据 ack 读第二个 ack ... 无应答信号 stop
24C64 13bit的地址。 EEPROM只设置了高四位地址 A2A1A0 自己设置的。
实现数码管显示：动态显示模块

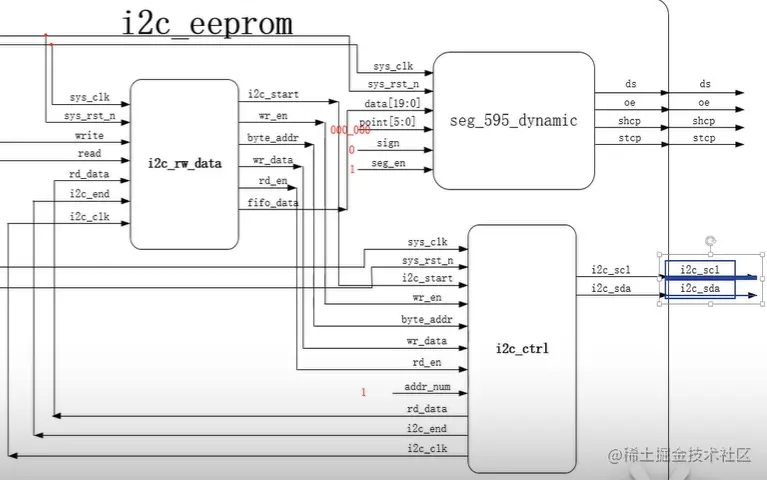

顶层模块： I2C_eeprom
I2C_rw_data: 读写数据控制
I2C_ctrl： 控制模块
I2C——ctrl
输入信号：
wr_en rd_en
i2c_start addr_num byte_addr wr_data
当wr_en和i2c_start有效 写操作
当 rd_en和i2c_start有效 读操作
给模块输入addr_num 高电平两字节 写入数据存储地址16位，低电平写入数据存储地址byte_addr低八位。
输出信号：
i2c_clk 位本模块工作时钟，为系统时钟分频得到1MHZ 为i2c_scl的四倍
i2c_end 高电平有效时候，为读写完成单字节
rd_data
i2c_scl i2c_sda : 传输给eeprom存储芯片。
本次操作都采用单字节读写操作。

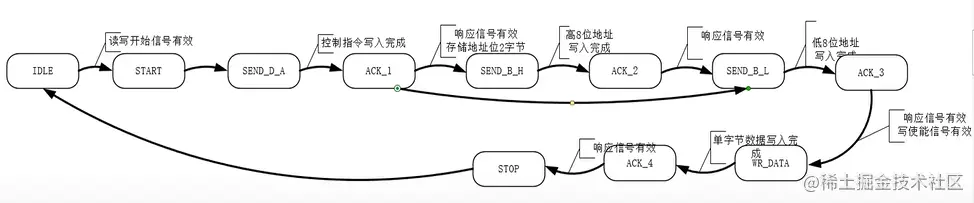

状态机实现状态转移：
IDLE
读写开始信号有效时，跳转
START
SEND_D_A 控制指令写入完成
ACK_1 响应信号有效，存储地址为两个字节
SEND_B_H 高八位地址写入完成
ACK_2 响应信号有效
SEND_B_L 第八位地址吸入完成
ACK_3 响应信号有效 写使能信号有效
WR_DATA 单字节数据写入完成
ACK_4 响应信号有效
STOP
数据读取：
IDLE
读写开始信号有效时，跳转
START
SEND_D_A 控制指令写入完成
ACK_1 响应信号有效，存储地址为两个字节
SEND_B_H 高八位地址写入完成
ACK_2 响应信号有效
SEND_B_L 第八位地址吸入完成
ACK_3 响应信号有效 读使能信号有效
START2
SEND_R_A 发送读地址
ACK_5
RD_DATA 单字节数据读取完毕
N_ACK 无响应状态
STOP
分析：
i2c_clk : easy
i2c_clk也作为I2C_rw_data控制时钟 1MHZ
首先要生成，通过分频实现。
cnt_clk ，50MHZ通过50次分频 达到1MHZ。 分频计数器

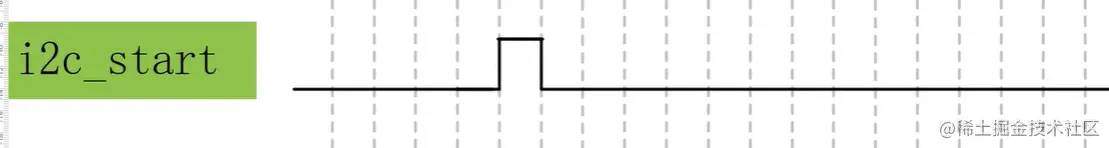

i2c_start
wr_en
拉高后一直保持高电平
byte_addr
由I2C_rw_data生成，
wr_data
addr_num
低电平表示单字节
高电平表示两字节
state定义状态变量
state：
IDLE START (4个i2c-clk周期，因为为i2c_scl的一个周期)
cnt_i2c_clk : 计数0123
cnt_i2c_clk_en: 控制循环计数
cnt_bit：控制字 01234567 cnt_i2c_clk计数到3 ，cnt_bit记为1，并且 有应答信号时候 cnt_bit 保持为0，发送八位地址， 。。。。
i2c_scl 串行同步时钟
初始因为上拉电阻被拉高，周期为4倍 i2c_clk,通过cnt_i2c_clk来实现控制。
i2c_SDA 串行数据
开始信号下，被拉低，随后保持低电平，出了开始信号拉低，器件地址+读写控制0表示数据写入，完成了控制信号写入。
响应信号有效，发送存储地址高八位，响应信号有效低电平，发送存储地址低八位，响应信号有效，写入数据，响应信号有效，发送停止信号，stop 保持高电平。
sda_out
当i2c_sda做输出 和sda_out相同
sda_en
加使能信号
当sda作为输入作为低电平，当sda作为输出作为高电平。
ack响应信号的提取
初始为高电平，作为状态机跳转
sda_in
将sda信号给sda
i2c_end
结束信号，一个字节写入后，拉高一个时钟周期，表示一次读写完成。
数据读取的部分和写入类似
rd_en
状态机state跳转时候，
读使能信号有效后，跳转到start2状态下 再次发送控制字节 为读控制 响应信号有效后 跳转到 读取数据状态 无响应状态 STOP状态
