Activiti7内容比较多，我分成了几部分，具体的idea集成Activiti7流的配置请看上篇：SpringBoot继承Activiti7工作流引擎(一) - 掘金 (juejin.cn)

一、流程引擎与Service接口

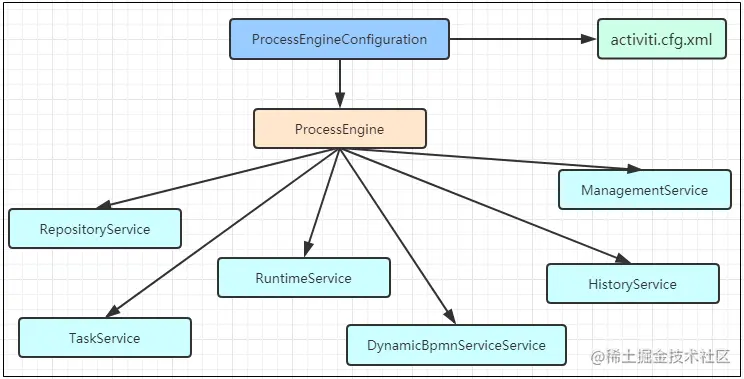

首先我们先熟悉一下流程引擎API和Service接口

1. 流程引擎API

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

这行代码默认是读取resource目录下的activiti.cfg.xml文件，这个文件本质上就是spring的配置文件，加载之后会读取配置文件中id名为processEngineConfiguration的bean,通过这个配置对象可以获取到流程引擎对象ProcessEngine

2. Service总览

Service接口	说明
RepositoryService	Activiti的资源管理接口
RuntimeService	Activiti的流程运行管理接口
TaskService	Activiti的任务管理接口
HistoryService	Activiti的历史管理接口
ManagementService	Activiti的引擎管理接口

• RepositoryService，是Activiti的资源管理接口，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此Service将流程定义文件的内容部署到计算机中。
• RuntimeService，是Activiti的流程运行管理接口，可以从这个接口中获取很多关于流程执行相关的信息。
• TaskService，是Activiti的任务管理接口，可以从这个接口中获取任务的信息。
• HistoryService，是Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会包含很多数据（根据配置），比如流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。
• ManagementService，是Activiti的引擎管理接口，提供了对Activiti流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于Activiti系统的日常维护。

二、部署与启动流程实例

2.1 业务流程建模

2.1.1 绘制流程图

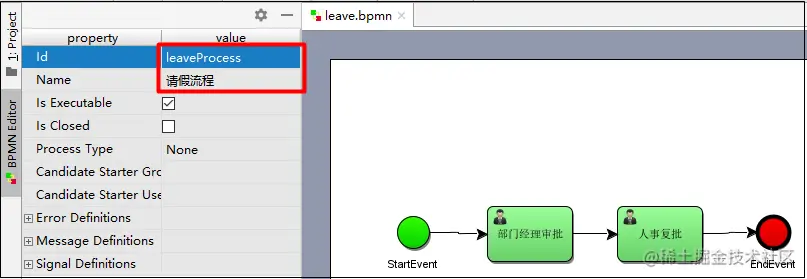

在resource目录下新建bpmn目录用于存放所有的流程文件 ,在bpmn目录下新建leave.bpmn,内容如下:

6.1.2 指定任务负责人

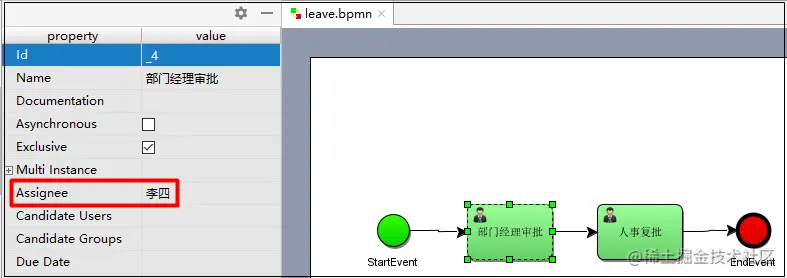

• 为每个任务结点指定负责人，如部门经理的审核人是李四。

2.1.3 生成png格式流程图

bpmn文件本质上是xml格式,我们打开看到的是图片格式是因为我们在IDEA中安装了actiBPM的插件.

如果我们把bpmn文件部署到Web环境,那么就只能看到xml信息,无法看到类似上面的图形了.

我们可以再部署之前，根据bpmn文件生成png文件，然后把bpmn和png文件同时部署到Web环境中.如果我们想查看流程图的话，我们就可以通过Activiti把这个png文件读取出来. 接下来我们把bpmn导出为png文件

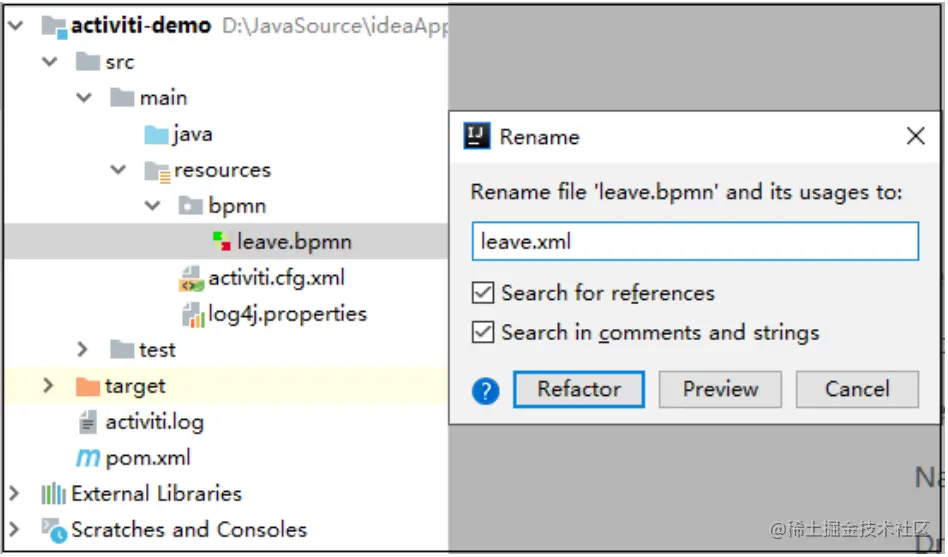

• 将leave.bpmn文件重命名为leave.xml文件

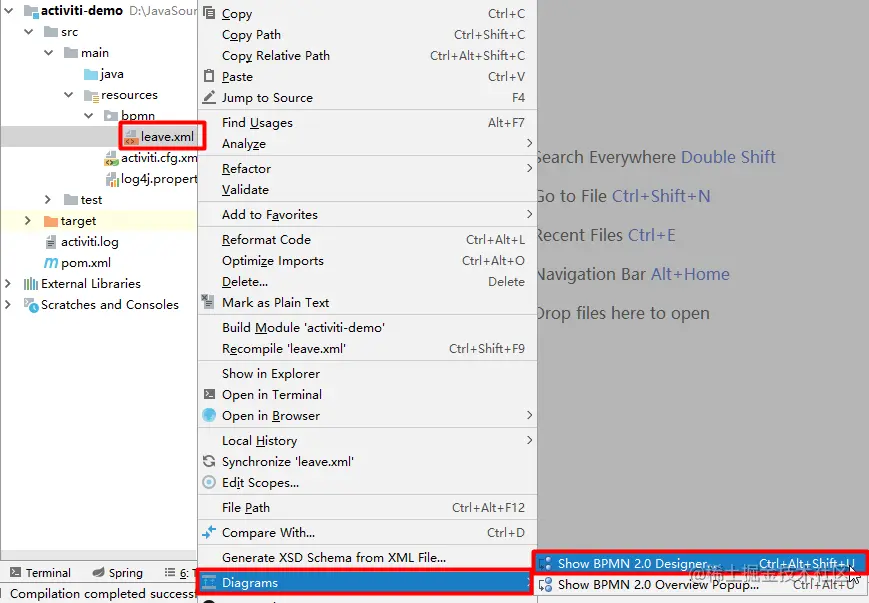

• 右键点击leave.xml文件 --> Diagrams --> Show BPMN Designer...

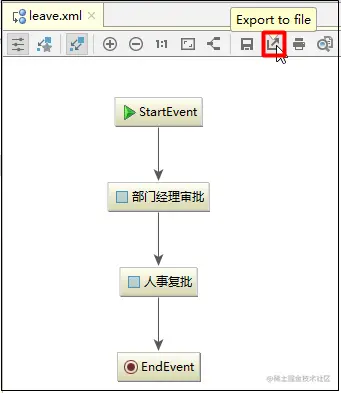

• 点击导出按钮,保存在resource/bpmn同级目录下

• 导出png之后,把leave.xml更名为leave.bpmn

因为Activiti7会有25张表，为了表诉清楚，接下类有很多表SQL的语句，做好准备！！！

2.2 部署流程定义

• 使用RepositoryService部署流程定义

package cn.wolfcode.demo;
​
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Deployment;
import org.junit.Test;
​
/**
 * Created by wolfcode
 */
public class ActivitiTest {
    @Test
    public void testDeploy(){
        //创建ProcessEngine对象
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        //获取RepositoryService对象
        RepositoryService repositoryService = processEngine.getRepositoryService();
        //进行部署
        Deployment deployment = repositoryService.createDeployment()
                .addClasspathResource("bpmn/leave.bpmn")
                .addClasspathResource("bpmn/leave.png")
                .name("请假流程")
                .deploy();
        //输出部署的一些信息
        System.out.println("流程部署ID:"+deployment.getId());
        System.out.println("流程部署名称:"+deployment.getName());
    }
}

观察日志发现，进行部署会操作如下表.

• ACT_GE_PROPERTY 引擎属性表

Preparing: update ACT_GE_PROPERTY SET REV_ = ?, VALUE_ = ? where NAME_ = ? and REV_ = ?
​
Parameters: 2(Integer), 2501(String), next.dbid(String), 1(Integer)

• ACT_RE_PROCDEF 流程定义表

Preparing: insert into ACT_RE_PROCDEF(ID_, REV_, CATEGORY_, NAME_, KEY_, VERSION_, DEPLOYMENT_ID_, RESOURCE_NAME_, DGRM_RESOURCE_NAME_, DESCRIPTION_, HAS_START_FORM_KEY_, HAS_GRAPHICAL_NOTATION_ , SUSPENSION_STATE_, TENANT_ID_, ENGINE_VERSION_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
​
Parameters: leaveProcess:1:4(String), http://www.activiti.org/test(String), 请假流程(String), leaveProcess(String), 1(Integer), 1(String), bpmn/leave.bpmn(String), bpmn/leave.png(String), null, false(Boolean), true(Boolean), 1(Integer), (String), null

• ACT_RE_DEPLOYMENT 流程部署表

Preparing: insert into ACT_RE_DEPLOYMENT(ID_, NAME_, CATEGORY_, KEY_, TENANT_ID_, DEPLOY_TIME_, ENGINE_VERSION_) values(?, ?, ?, ?, ?, ?, ?)
​
Parameters: 1(String), 请假流程(String), null, null, (String), 2021-06-02 11:01:44.838(Timestamp), null

• ACT_GE_BYTEARRAY 二进制资源表

Preparing: INSERT INTO ACT_GE_BYTEARRAY(ID_, REV_, NAME_, BYTES_, DEPLOYMENT_ID_, GENERATED_) VALUES (?, 1, ?, ?, ?, ?) , (?, 1, ?, ?, ?, ?)
​
Parameters: 2(String), bpmn/leave.png(String), java.io.ByteArrayInputStream@7fe7c640(ByteArrayInputStream), 1(String), false(Boolean), 3(String), bpmn/leave.bpmn(String), java.io.ByteArrayInputStream@4c4748bf(ByteArrayInputStream), 1(String), false(Boolean)

2.3 启动流程实例

• 流程定义部署在Activiti中之后就可以通过工作流管理业务流程了。
• 针对该流程，启动一个流程表示发起一个新的请假申请单，这就相当于Java类和Java对象的关系，类定义好之后需要new创建一个对象使用，当然，也可以new多个对象。
• 对于请假申请流程，张三发起一个请假申请单需要启动一个流程实例，李四发起一个请求申请单也需要启动一个流程实例。

@Test
public void testStartProcess(){
    //创建ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //获取RuntimeService对象
    RuntimeService runtimeService = processEngine.getRuntimeService();
    //根据流程定义的key启动流程实例,这个key是在定义bpmn的时候设置的
    ProcessInstance instance = runtimeService.
                                startProcessInstanceByKey("leaveProcess");
    //获取流程实例的相关信息
    System.out.println("流程定义的id = " + instance.getProcessDefinitionId());
    System.out.println("流程实例的id = " + instance.getId());
}

观察日志发现，启动流程会操作如下表.

• ACT_HI_TASKINST 历史任务表

Preparing: insert into ACT_HI_TASKINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, OWNER_, ASSIGNEE_, START_TIME_, CLAIM_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TASK_DEF_KEY_, FORM_KEY_, PRIORITY_, DUE_DATE_, CATEGORY_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 2505(String), leaveProcess:1:4(String), 2501(String), 2502(String), 部门经理审批(String), null, null, null, 李四(String), 2021-06-02 16:34:52.827(Timestamp), null, null, null, null, _4(String), null, 50(Integer), null, null, (String)

• ACT_HI_PROCINST 历史流程实例表

Preparing: insert into ACT_HI_PROCINST ( ID_, PROC_INST_ID_, BUSINESS_KEY_, PROC_DEF_ID_, START_TIME_, END_TIME_, DURATION_, START_USER_ID_, START_ACT_ID_, END_ACT_ID_, SUPER_PROCESS_INSTANCE_ID_, DELETE_REASON_, TENANT_ID_, NAME_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 2501(String), 2501(String), null, leaveProcess:1:4(String), 2021-06-02 16:34:52.798(Timestamp), null, null, null, _2(String), null, null, null, (String), null

• ACT_HI_ACTINST 历史活动信息表

Preparing: insert into ACT_HI_ACTINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, ACT_ID_, TASK_ID_, CALL_PROC_INST_ID_, ACT_NAME_, ACT_TYPE_, ASSIGNEE_, START_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TENANT_ID_ ) values (?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?) , (?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
​
Parameters: 2503(String), leaveProcess:1:4(String), 2501(String), 2502(String), _2(String), null, null, StartEvent(String), startEvent(String), null, 2021-06-02 16:34:52.815(Timestamp), 2021-06-02 16:34:52.816(Timestamp), 1(Long), null, (String), 2504(String), leaveProcess:1:4(String), 2501(String), 2502(String), _4(String), 2505(String), null, 部门经理审批(String), userTask(String), 李四(String), 2021-06-02 16:34:52.817(Timestamp), null, null, null, (String)

• ACT_HI_IDENTITYLINK 历史身份连接表

Preparing: insert into ACT_HI_IDENTITYLINK (ID_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_) values (?, ?, ?, ?, ?, ?)
​
Parameters: 2506(String), participant(String), 李四(String), null, null, 2501(String)

• ACT_RU_EXECUTION 运行时执行实例表

insert into ACT_RU_EXECUTION (ID_, REV_, PROC_INST_ID_, BUSINESS_KEY_, PROC_DEF_ID_, ACT_ID_, IS_ACTIVE_, IS_CONCURRENT_, IS_SCOPE_,IS_EVENT_SCOPE_, IS_MI_ROOT_, PARENT_ID_, SUPER_EXEC_, ROOT_PROC_INST_ID_, SUSPENSION_STATE_, TENANT_ID_, NAME_, START_TIME_, START_USER_ID_, IS_COUNT_ENABLED_, EVT_SUBSCR_COUNT_, TASK_COUNT_, JOB_COUNT_, TIMER_JOB_COUNT_, SUSP_JOB_COUNT_, DEADLETTER_JOB_COUNT_, VAR_COUNT_, ID_LINK_COUNT_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?) , (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
​
Parameters: 2501(String), 2501(String), null, leaveProcess:1:4(String), null, true(Boolean), false(Boolean), true(Boolean), false(Boolean), false(Boolean), null, null, 2501(String), 1(Integer), (String), null, 2021-06-02 16:34:52.798(Timestamp), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 2502(String), 2501(String), null, leaveProcess:1:4(String), _4(String), true(Boolean), false(Boolean), false(Boolean), false(Boolean), false(Boolean), 2501(String), null, 2501(String), 1(Integer), (String), null, 2021-06-02 16:34:52.813(Timestamp), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer)

• ACT_RU_TASK 运行时任务表

Preparing: insert into ACT_RU_TASK (ID_, REV_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, PRIORITY_, CREATE_TIME_, OWNER_, ASSIGNEE_, DELEGATION_, EXECUTION_ID_, PROC_INST_ID_, PROC_DEF_ID_, TASK_DEF_KEY_, DUE_DATE_, CATEGORY_, SUSPENSION_STATE_, TENANT_ID_, FORM_KEY_, CLAIM_TIME_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 2505(String), 部门经理审批(String), null, null, 50(Integer), 2021-06-02 16:34:52.817(Timestamp), null, 李四(String), null, 2502(String), 2501(String), leaveProcess:1:4(String), _4(String), null, null, 1(Integer), (String), null, null

• ACT_RU_IDENTITYLINK 运行时身份连接表

Preparing: insert into ACT_RU_IDENTITYLINK (ID_, REV_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_, PROC_DEF_ID_) values (?, 1, ?, ?, ?, ?, ?, ?)
​
Parameters: 2506(String), participant(String), 李四(String), null, null, 2501(String), null

2.4 任务查询

• 流程启动后，各个任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户的待办任务。

@Test
public void testSelectTodoTaskList(){
    //任务负责人
    String assignee = "李四";
    //创建ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //获取TaskService
    TaskService taskService = processEngine.getTaskService();
    //获取任务集合
    List<Task> taskList = taskService.createTaskQuery()
            .processDefinitionKey("leaveProcess")
            .taskAssignee(assignee)
            .list();
    //遍历任务列表
    for(Task task:taskList){
        System.out.println("流程定义id = " + task.getProcessDefinitionId());
        System.out.println("流程实例id = " + task.getProcessInstanceId());
        System.out.println("任务id = " + task.getId());
        System.out.println("任务名称 = " + task.getName());
    }
}

观察日志发现，查询任务会操作如下表.

• ACT_RU_TASK 运行时任务表
• ACT_RE_PROCDEF 流程定义表

Preparing: select distinct RES.* from ACT_RU_TASK RES inner join ACT_RE_PROCDEF D on RES.PROC_DEF_ID_ = D.ID_ WHERE RES.ASSIGNEE_ = ? and D.KEY_ = ? order by RES.ID_ asc LIMIT ? OFFSET ?
​
Parameters: 李四(String), leaveProcess(String), 2147483647(Integer), 0(Integer)

2.5 任务处理

• 任务负责人查询待办任务，选择任务进行处理，完成任务。

@Test
public void testCompleteTask(){
    //任务负责人
    String assignee = "李四";
    //创建ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //获取TaskService
    TaskService taskService = processEngine.getTaskService();
    //获取任务集合
    List<Task> taskList = taskService.createTaskQuery()
            .processDefinitionKey("leaveProcess")
            .taskAssignee(assignee)
            .list();
    //遍历任务列表
    for(Task task:taskList){
        taskService.complete(task.getId());
    }
}

观察日志发现，查询任务会操作如下表.

• ACT_GE_PROPERTY 引擎属性表

Preparing: update ACT_GE_PROPERTY SET REV_ = ?, VALUE_ = ? where NAME_ = ? and REV_ = ?
​
Parameters: 4(Integer), 7501(String), next.dbid(String), 3(Integer)

• ACT_HI_TASKINST 历史任务表

Preparing: insert into ACT_HI_TASKINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, OWNER_, ASSIGNEE_, START_TIME_, CLAIM_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TASK_DEF_KEY_, FORM_KEY_, PRIORITY_, DUE_DATE_, CATEGORY_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 5002(String), leaveProcess:1:4(String), 2501(String), 2502(String), 人事复批(String), null, null, null, 王五(String), 2021-06-02 16:39:19.036(Timestamp), null, null, null, null, _5(String), null, 50(Integer), null, null, (String)

• ACT_HI_ACTINST 历史活动信息表

Preparing: insert into ACT_HI_ACTINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, ACT_ID_, TASK_ID_, CALL_PROC_INST_ID_, ACT_NAME_, ACT_TYPE_, ASSIGNEE_, START_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 5001(String), leaveProcess:1:4(String), 2501(String), 2502(String), _5(String), 5002(String), null, 人事复批(String), userTask(String), 王五(String), 2021-06-02 16:39:19.025(Timestamp), null, null, null, (String)

• ACT_HI_IDENTITYLINK 历史身份连接表

Preparing: insert into ACT_HI_IDENTITYLINK (ID_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_) values (?, ?, ?, ?, ?, ?)
​
Parameters: 5003(String), participant(String), 王五(String), null, null, 2501(String)

• ACT_RU_TASK 运行时任务表

Preparing: insert into ACT_RU_TASK (ID_, REV_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, PRIORITY_, CREATE_TIME_, OWNER_, ASSIGNEE_, DELEGATION_, EXECUTION_ID_, PROC_INST_ID_, PROC_DEF_ID_, TASK_DEF_KEY_, DUE_DATE_, CATEGORY_, SUSPENSION_STATE_, TENANT_ID_, FORM_KEY_, CLAIM_TIME_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
​
Parameters: 5002(String), 人事复批(String), null, null, 50(Integer), 2021-06-02 16:39:19.025(Timestamp), null, 王五(String), null, 2502(String), 2501(String), leaveProcess:1:4(String), _5(String), null, null, 1(Integer), (String), null, null

• ACT_RU_IDENTITYLINK 运行时身份连接表

Preparing: insert into ACT_RU_IDENTITYLINK (ID_, REV_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_, PROC_DEF_ID_) values (?, 1, ?, ?, ?, ?, ?, ?)
​
Parameters: 5003(String), participant(String), 王五(String), null, null, 2501(String), null

• ACT_RU_EXECUTION 运行时执行实例表

Preparing: update ACT_RU_EXECUTION set REV_ = ?, BUSINESS_KEY_ = ?, PROC_DEF_ID_ = ?, ACT_ID_ = ?, IS_ACTIVE_ = ?, IS_CONCURRENT_ = ?, IS_SCOPE_ = ?, IS_EVENT_SCOPE_ = ?, IS_MI_ROOT_ = ?, PARENT_ID_ = ?, SUPER_EXEC_ = ?, ROOT_PROC_INST_ID_ = ?, SUSPENSION_STATE_ = ?, NAME_ = ?, IS_COUNT_ENABLED_ = ?, EVT_SUBSCR_COUNT_ = ?, TASK_COUNT_ = ?, JOB_COUNT_ = ?, TIMER_JOB_COUNT_ = ?, SUSP_JOB_COUNT_ = ?, DEADLETTER_JOB_COUNT_ = ?, VAR_COUNT_ = ?, ID_LINK_COUNT_ = ? where ID_ = ? and REV_ = ?
​
Parameters: 2(Integer), null, leaveProcess:1:4(String), _5(String), true(Boolean), false(Boolean), false(Boolean), false(Boolean), false(Boolean), 2501(String), null, 2501(String), 1(Integer), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 2502(String), 1(Integer)

• ACT_HI_TASKINST 历史任务表

Preparing: update ACT_HI_TASKINST set PROC_DEF_ID_ = ?, EXECUTION_ID_ = ?, NAME_ = ?, PARENT_TASK_ID_ = ?, DESCRIPTION_ = ?, OWNER_ = ?, ASSIGNEE_ = ?, CLAIM_TIME_ = ?, END_TIME_ = ?, DURATION_ = ?, DELETE_REASON_ = ?, TASK_DEF_KEY_ = ?, FORM_KEY_ = ?, PRIORITY_ = ?, DUE_DATE_ = ?, CATEGORY_ = ? where ID_ = ?
​
Parameters: leaveProcess:1:4(String), 2502(String), 部门经理审批(String), null, null, null, 李四(String), null, 2021-06-02 16:39:18.995(Timestamp), 266168(Long), null, _4(String), null, 50(Integer), null, null, 2505(String)

• ACT_HI_TASKINST 历史任务表

Preparing: update ACT_HI_ACTINST set EXECUTION_ID_ = ?, ASSIGNEE_ = ?, END_TIME_ = ?, DURATION_ = ?, DELETE_REASON_ = ? where ID_ = ?
​
Parameters: 2502(String), 李四(String), 2021-06-02 16:39:19.009(Timestamp), 266192(Long), null, 2504(String)

• ACT_RU_TASK 运行时任务表

Preparing: delete from ACT_RU_TASK where ID_ = ? and REV_ = ?
​
Parameters: 2505(String), 1(Integer)

2.6 添加审批意见

• 在执行任务之前可以给该任务添加审批意见,会存储在历史表中,我们后续可以审批历史中查看到该意见

@Test
public void testAddComment(){
    //任务负责人
    String assignee = "王五";
    //创建ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //获取TaskService
    TaskService taskService = processEngine.getTaskService();
    //获取任务集合
    List<Task> taskList = taskService.createTaskQuery()
            .processDefinitionKey("leaveProcess")
            .taskAssignee(assignee)
            .list();
    //遍历任务列表
    for(Task task:taskList){
        //在任务执行之前任务添加批注信息
        taskService.addComment(task.getId(),task.getProcessInstanceId(),task.getName()+"审批通过");
        taskService.complete(task.getId());
    }
}

观察日志发现，其余操作和任务处理的表是一致的，但是添加批注会往如下表中插入记录:

Preparing: insert into ACT_HI_COMMENT (ID_, TYPE_, TIME_, USER_ID_, TASK_ID_, PROC_INST_ID_, ACTION_, MESSAGE_, FULL_MSG_) values (?, ?, ?, ?, ?, ?, ?, ?, ?)
​
Parameters: 7501(String), comment(String), 2021-06-02 16:43:09.13(Timestamp), null, 5002(String), 2501(String), AddComment(String), 人事复批审批通过(String), java.io.ByteArrayInputStream@1b765a2c(ByteArrayInputStream)

2.6 查看历史审批

• 用户可以查看历史审批记录12501 10005

@Test
public void testSelectHistoryTask(){
    //流程实例ID
    String processInstanceId = "2501";
    //任务审核人
    String taskAssignee = "王五";
    //创建ProcessEngine对象
    ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
    //获取historyService
    HistoryService historyService = processEngine.getHistoryService();
    //获取taskService
    TaskService taskService = processEngine.getTaskService();
    //获取历史审核信息
    List<HistoricActivityInstance> list = historyService
            .createHistoricActivityInstanceQuery()
            .activityType("userTask")//只获取用户任务
            .processInstanceId(processInstanceId)
            .taskAssignee(taskAssignee)
            .finished()
            .list();
    for(HistoricActivityInstance instance:list){
        System.out.println("任务名称:"+instance.getActivityName());
        System.out.println("任务开始时间:"+instance.getStartTime());
        System.out.println("任务结束时间:"+instance.getEndTime());
        System.out.println("任务耗时:"+instance.getDurationInMillis());
        //获取审核批注信息
        List<Comment> taskComments = taskService.getTaskComments(instance.getTaskId());
        if(taskComments.size()>0){
           //在控制台输出
            System.out.println("审批批注:"+taskComments.get(0).getFullMessage());
        }
    }
}

三、结语

Activiti7工作流引擎的基本入门操作，如上介绍完毕了，还有什么不尽之处，请多多指教（轻喷）~ ~ ~

还有一部分Activiti7进阶部分的内容我们下篇讲~
