一、什么是工作流引擎

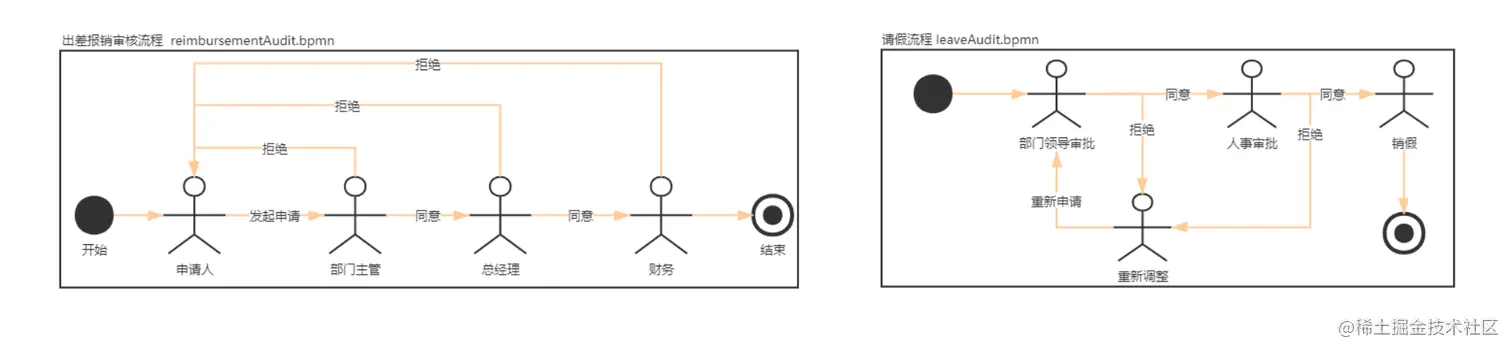

工作流引擎是一种按照预定义规则【需要符合BPMN规范】进行部署，将业务和节点的流程进行分离【特定形式进行关联】实现节点的自动流转的工作流框架.

框架.

1.需要将预定于的流程文件BPMN部署到工作流引擎中,会把节点,路径信息存储到数据库中.

2.工作流引擎提供了大量的API对流程进行查询处理,细节都是对应用程序屏蔽的,大大提供开发效率

3.业务逻辑的处理和流程的流转是分离的，是通过BusinessKey进行关联的.

二、什么是Activiti7？

2.1 概述

Alfresco 软件在 2010 年 5 月 17 日宣布 Activiti 业务流程管理（BPM）开源项目的正式启动，其首席架构师由业务流程管理 BPM 的专家 Tom Baeyens 担任， Tom Baeyens 就是原来 jbpm 的架构师，而 jbpm 是一个非常有名的工作流引擎，当然 activiti 也是一个工作流引擎。
Activiti 是一个工作流引擎， activiti 可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言（BPMN2.0）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统的业务流程由 activiti 进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

官方网站: www.activiti.org

2.2 Activiti7内部核心机制

1️⃣ 业务流程图要规范化，需要遵守一套标准。
2️⃣ 业务流程图本质上就是一个XML文件，而XML可以存放所要的数据。
3️⃣ 读取业务流程图的过程就是解析XML文件的过程。
4️⃣ 读取一个业务流程图的结点就相当于解析一个XML的结点，进一步将数据插入到MySQL表中，形成一条记录。
5️⃣ 将一个业务流程图的所有节点都读取并存入到MySQL表中。
6️⃣ 后面只要读取MySQL表中的记录就相当于读取业务流程图的一个节点。
7️⃣ 业务流程的推进，后面就转换为读取表中的数据，并且处理数据，结束的时候这一行数据就可以删除了。

2.3 BPMN

BPMN（Business Process Model And Notation），业务流程模型和符号，是由BPMI（Business Process Management Initiative）开发的一套的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。2004年5月发布了BPMN1.0规范。BPMI于2005年9月并入OMG（The Object Management Group，对象管理组织）组织。OMG于2011年1月发布BPMN2.0的最终版本。

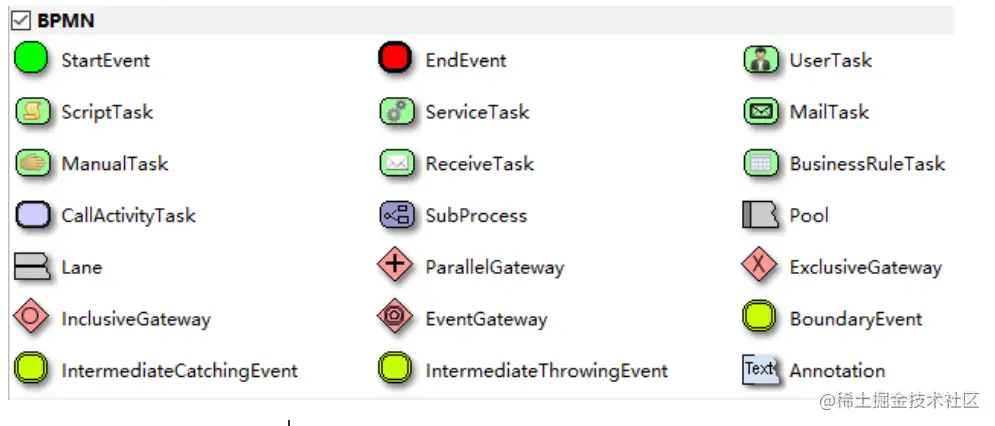

Activit就是使用BPMN2.0进行流程建模、流程执行管理，它包括很多的建模符号。

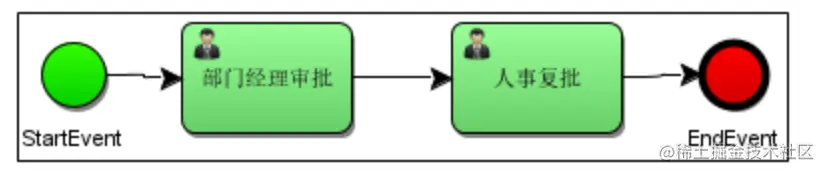

一个BPMN的例子：
1. 当事人填写请假单，启动流程后把请假单ID绑定到流程中；
2. 部门经理对请假单进行审核；
3. 然后人事经理进行复核并进行备案；
4. 最后请假流程结束。

这里我们看到的是一张图片(png),但是应用程序如何知道下一个节点应该流向到哪里呢?拿到需要去解析png文件吗?

BPMN其实是用XML表示业务流程的，上面的.bpmn文件使用文本编辑器打开其实就是一个xml文件，文件太长我就不放来了，大家可以试试。

2.4 Activiti如何使用

2.4.1 整合Activiti

Activiti是一个工作流引擎，业务系统使用Activiti来对系统的业务流程进行自动化管理，为了方便业务系统访问（操作）Activiti的接口或功能，通常将Activiti和业务系统的环境集成在一起。

2.4.2 业务流程建模

使用Activiti流程建模工具(Activity-designer)定义业务流程(.bpmn文件)。
.bpmn文件就是业务流程定义文件，通过xml定义业务流程。
如果使用其他公司开发的工作引擎一般都提供了可视化的建模工具（Process Designer）用于生成流程定义文件，建模工具操作直观，一般都支持图形化拖拽方式、多窗口的用户界面、丰富的过程图形元素、过程元素拷贝、粘贴、删除等功能。

2.4.3 部署业务流程

向Activiti部署业务流程定义(.bpmn文件)。
使用Activiti提供的API向Activiti中部署.bpmn文件（一般情况下还需要一起部署业务流程的图片.png）。

2.4.4 启动流程实例

启动一个流程实例表示开始一次业务流程的运行，比如员工请假流程部署完成，如果张三要请假就可以启动一个流程实例，如果李四要请假也需要启动一个流程实例，两个流程的执行互不影响，就好比定义一个Java类，实例化两个Java对象一样，部署的流程就好比Java类，启动一个流程实例就好比new一个Java对象。

2.4.5 查询待办任务

因为现在系统的业务流程已经交给Activiti管理，通过Activiti就可以查询当前流程执行到哪里了，当前用户需要办理什么任务了，这些Activiti帮我们管理了，而不像传统方式中需要我们在SQL语句中的WHERE条件中指定当前查询的状态值是多少。

2.4.6 处理待办任务

用户查询待办任务后，就可以办理某个任务，如果这任务办理完成还需要其他用户办理，比如采购单创建后由部门经理审核，这个过程也是由Activiti帮我们完成了，不需要我们在代码中硬编码指定下一个任务办理人了

2.4.7 结束流程

当任务办理完成没有下一个任务/结点了，这个流程实例就完成了。

三、Activiti7环境

3.1 开发环境

Jdk1.8或以上版本

Mysql 5及以上的版本

Tomcat8.5

IDEA

Activiti 7.0.0.SR1

3.2 安装Activiti流程设计器

3.2.1 在线安装

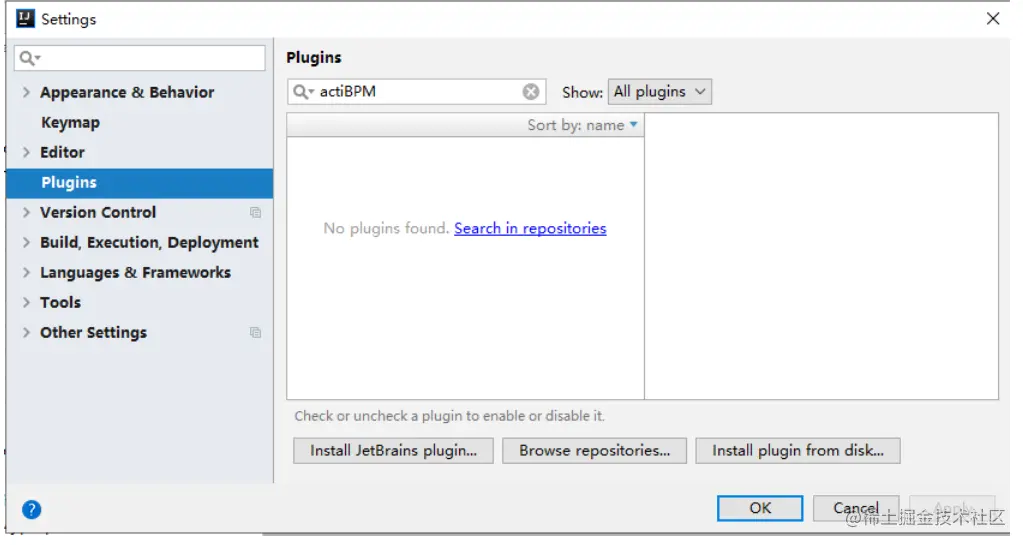

在Plugins中搜索actiBPM，然后点击Search in repositories,无法在线安装的同学请选择本地安装

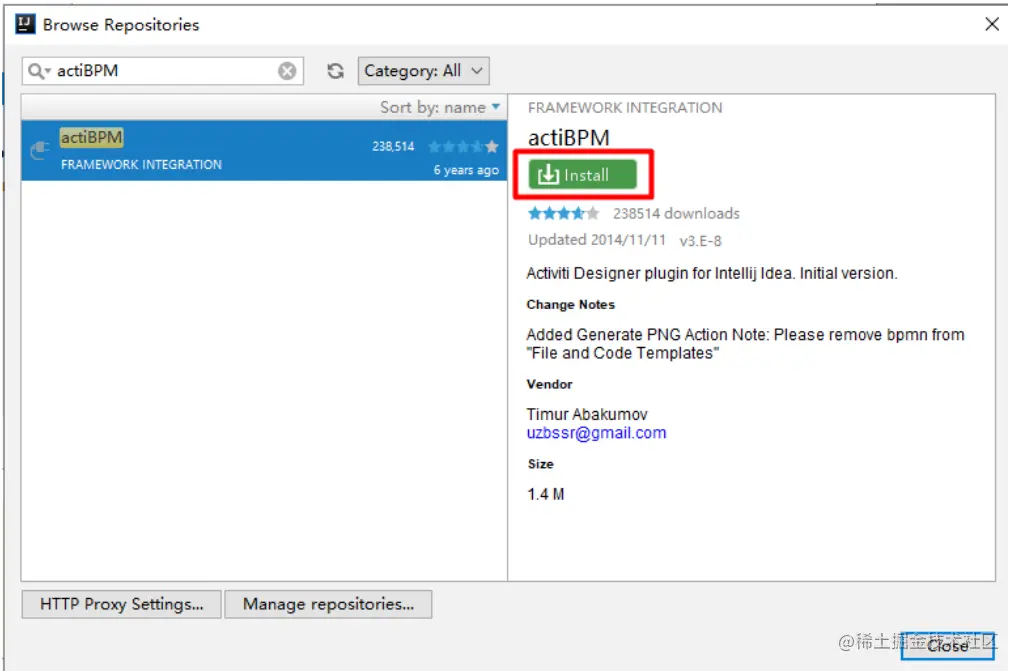

会弹出如下窗口

安装完成之后，点击Restart IntelliJ IDEA 重启IDEA即可

3.2.2 本地安装

从IDEA官网下载actiBPM.jar包,下载地址:plugins.jetbrains.com/plugin/7429…

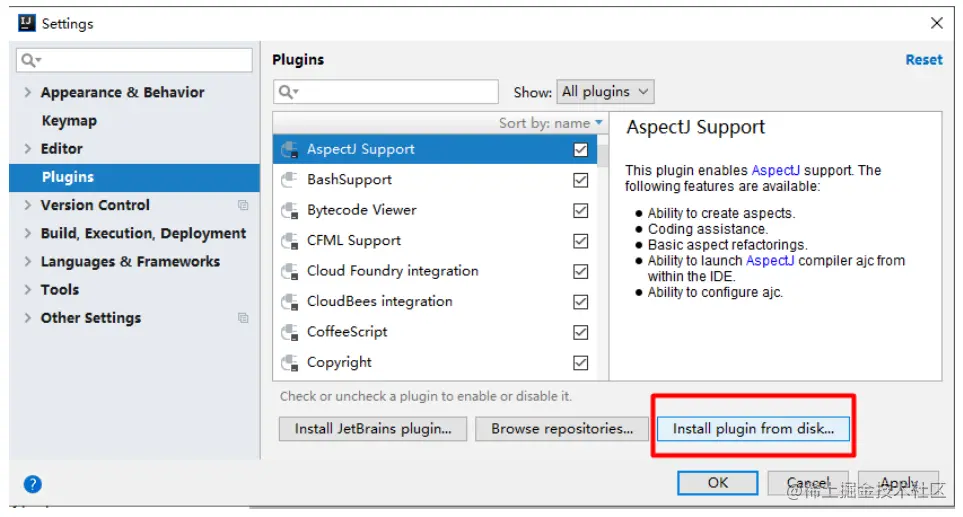

从本地安装actiBPM

点击`Install plugin from disk` 后选择下载好的`actiBPM.jar`，然后重启IDEA即可.

3.3 解决actiBPM中文乱码

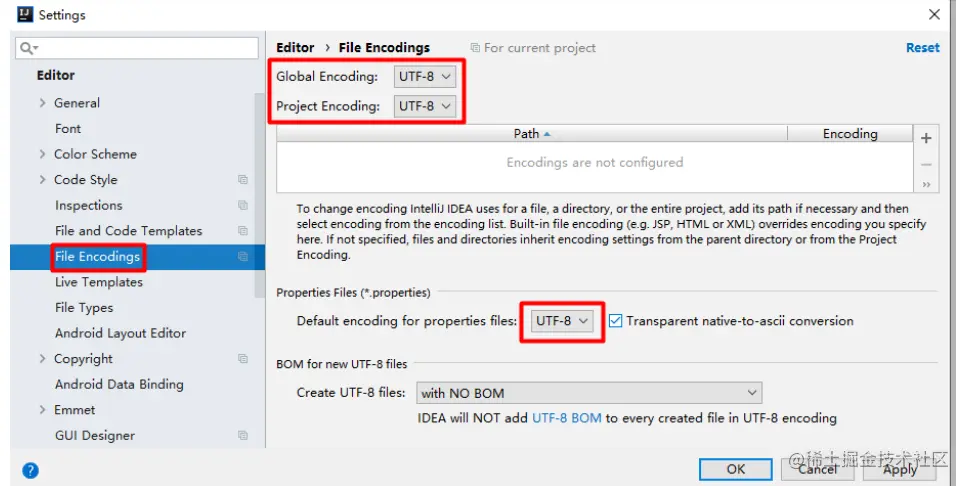

在IDEA中将File-->Settings-->Editor-->File Encodings修改为UTF-8

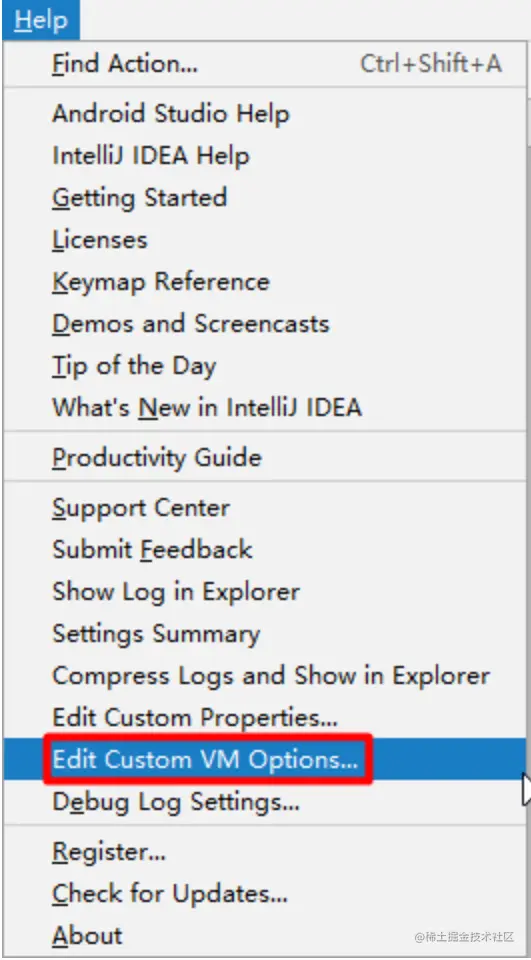

在IDEA的Help-->Edit Custom VM Options中末尾添加-Dfile.encoding=UTF-8

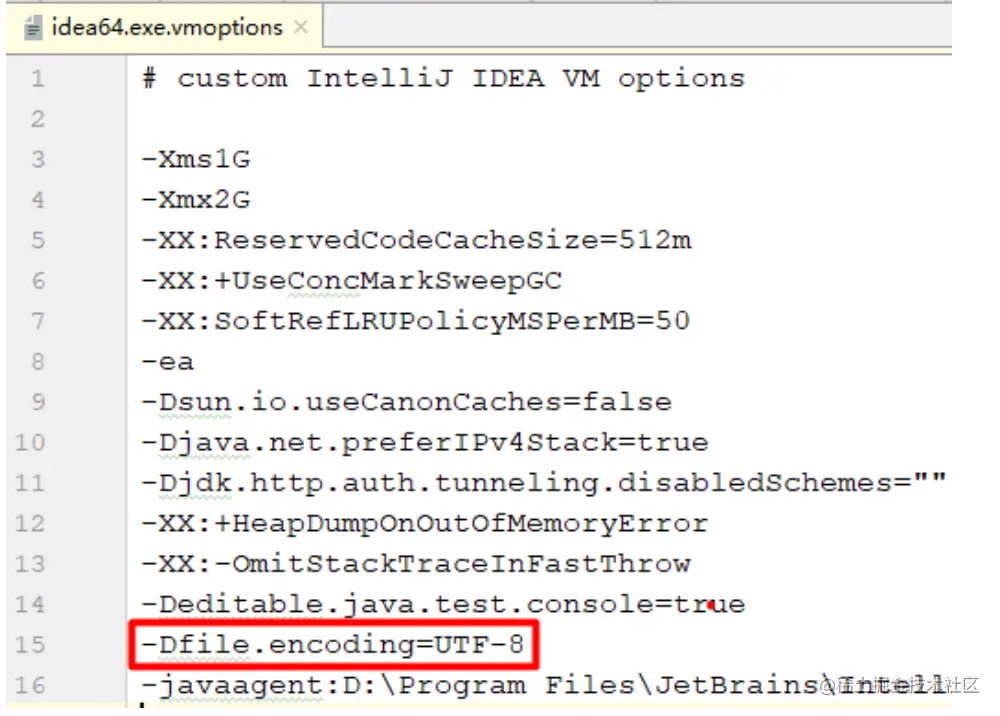

在IDEA的安装目录的bin目录下将idea.exe.vmoptions和idea64.exe.vmoptions两个文件末尾添加-Dfile.encoding=UTF-8

重启IDEA即可。

3.4 Activiti支持的数据库

Activiti的运行需要数据库的支撑，支持如下:
- h2
- MySQL
- Oracle
- Db2
- postgres
- mssql
在Navicat工具中创建activiti的数据库，用于后续的实验.

四、集成Activiti7

4.1 创建Maven项目

通过IDEA创建Maven的Java工程。

4.2 添加Maven依赖

在Java工程中加入ProcessEngine所需要的jar包，包括：

activiti-engine-7.0.0.GA.jar
activiti依赖的jar包：mybatis、slf4j、log4j等
activiti依赖的spring的jar包
数据库驱动
第三方数据库连接池dbcp
单元测试junit

pom.xml文件

    <properties>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.0.0.SR1</activiti.version>
    </properties>
    <dependencies>
        <!-- activiti引擎 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- 整合Spring -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn json数据转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <!-- mysql驱动 -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>5.1.40</version>
        </dependency>
        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>3.4.5</version>
        </dependency>
        <!-- 链接池 -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>1.4</version>
        </dependency>
        <!-- 单元测试 -->
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>4.12</version>
        </dependency>
        <!-- log start -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <!-- log end -->
        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>2.6</version>
        </dependency>
        <!--数据库连接池-->
        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>druid</artifactId>
            <version>1.2.4</version>
        </dependency>
    </dependencies>

4.3 添加log4j日志配置

我们使用log4j日志包，可以对日志进行配置，在resources下创建log4j.properties,内容如下:

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=./activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n

4.4 添加核心配置文件

需要在resource目录中添加配置文件activiti.cfg.xml,内容如下:

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
</beans>

需要在配置文件中配置如下信息
- 数据库连接池
- Activiti单独运行的ProcessEngine配置

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
    <!--数据库连接池-->
    <bean id="dataSource" class="com.alibaba.druid.pool.DruidDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver" />
        <property name="url" value="jdbc:mysql:///activiti" />
        <property name="username" value="root" />
        <property name="password" value="admin" />
    </bean>
    <!-- 默认id对应的值 为processEngineConfiguration -->
    <bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <property name="dataSource" ref="dataSource"/>
        <!--
            activiti数据库表处理策略
                false(默认值)：检查数据库的版本和依赖库的版本，如果不匹配就抛出异常
                true：构建流程引擎时，执行检查，如果需要就执行更新。如果表不存在，就创建。
                create-drop：构建流程引擎时创建数据库报表，关闭流程引擎时就删除这些表。
                drop-create：先删除表再创建表。
                create：构建流程引擎时创建数据库表，关闭流程引擎时不删除这些表
        -->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

4.5 测试

创建一个测试类，调用activiti的工具类，生成acitivti需要的数据库表。代码如下:

package cn.wolfcode.demo;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.junit.Test;

public class _01TestInit {
    @Test
    public void testInit(){
        ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
        System.out.println(processEngine);
    }
}

4.6 数据库表的命名规则

此时我们查看数据库，发现25张表，结果如下所示：

Activiti的表都是以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。

ACT_RE_*：'RE'表示Repository。这个前缀的表包含了流程定义和流程静态资源（图片、规则等等）。
ACT_RU_*：'RU'表示Runtime。这些运行时的表，包含流程实例，任务、变量，异步任务等运行中的数据。Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这些运行时表可以一直很小并且速度很快。
ACT_HI_*：'HI'表示History。这些表包含历史数据，比如历史流程实例，变量，任务等等。
ACT_GE_*：'GE'表示General。通用数据，用于不同场景下。

五、结语

此时SpringBoot集成Activiti7基本搞定，具体的操作我放到下一篇讲，篇幅太长了，很不好意思！
